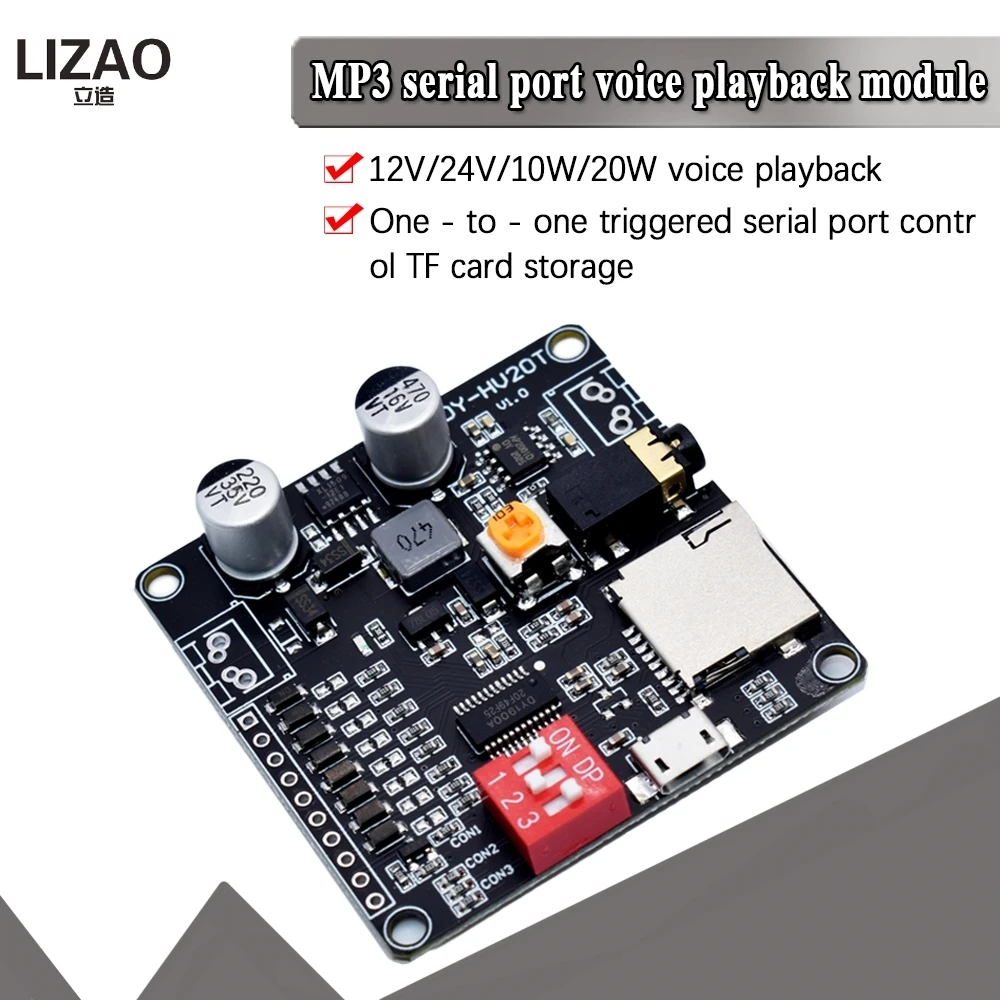

Плата модуля воспроизведения голоса DY-HV8F DY-HV20T, музыкальный п...
11 Отзывов
22 Заказов
179,55₽

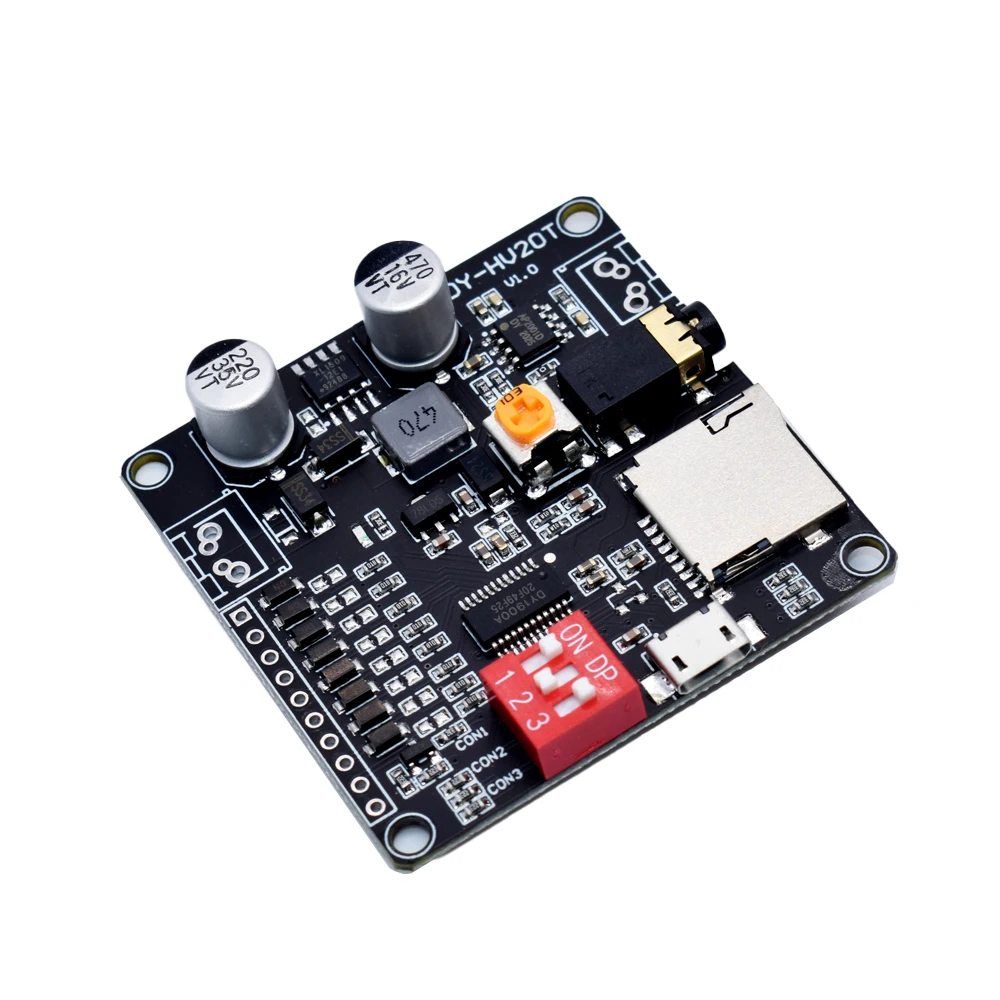

DY-HV8F/DY-HV20T
Описание товара:
DY-HV8F/DY-HV20TЭто умный модуль воспроизведения голоса, разработанный независимо от нашей компании, интегрированный триггер IO, управление протоколом UART, управление одноавтобусным протоколом One_line, Стандартная настройка MP3 и других 7 режимов работы с помощью DIP-переключателя; привод 4 ~ 8 Ом, 10 Вт ~ 20 Вт динамик с помощью 20 Вт класса D аудио усилителя на плате; Поддержка MP3.WAV декодирования; 64Mbits(8 м байт) флэш-память на борту, Загрузка музыкальных файлов непосредственно через разъем micro USB.
Характеристики продукта:
1. Поддержка MP3.WAV декодирования.
2. Поддержка частоты дискретизации (кГц):8/11.025/12/16/22.05/24/32/44.1/48.
3.24bit DAC выход, поддержка динамического диапазона 90 дБ, SNR 85 дБ.
4. Широкое напряжение постоянного тока: 6 ~ 35 В.
5,64 Mbits(8M байт) флэш-память на борту, загрузка музыкальных файлов непосредственно через разъем micro USB.
6. Выход максимум 20 Вт динамик 4 Ом, выход максимум 10 Вт динамик 8 Ом.
7. Воспроизведение 65535 музыки с помощью Протокола управления UART; Воспроизведение, пауза, выбор музыки, VOL +/-и т. д. можно управлять, скорость передачи данных составляет 9600bps.
8. Воспроизводите 255 музыки при запуске IO.
9. Воспроизведение музыки с помощью One_line Протокола управления, воспроизведение, пауза, выбор музыки, VOL +/-и так далее можно управлять.

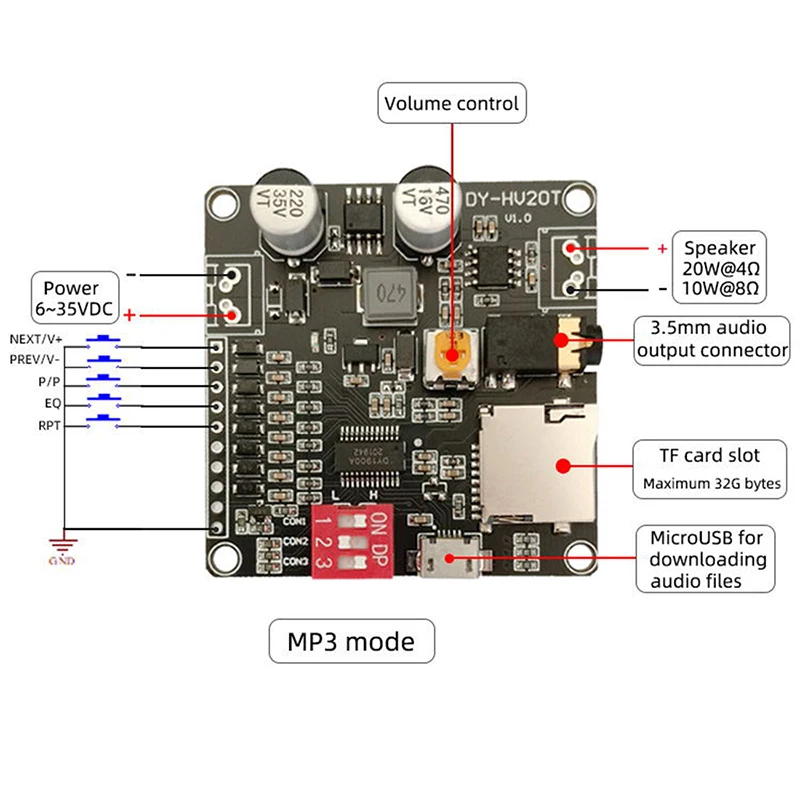

10. Переключение 7 режимов работы с помощью DIP-переключателя легко.
11. Защита от ЭСР предназначена для 8 IOs.

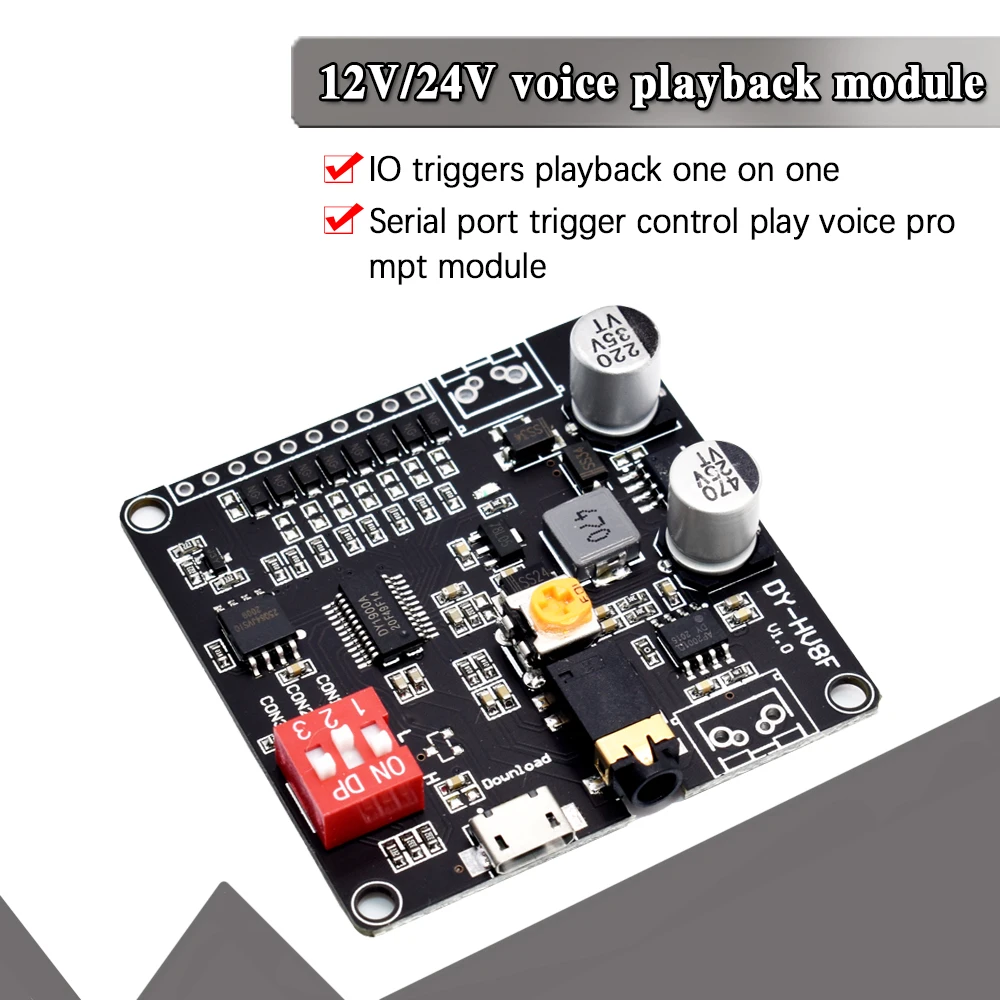

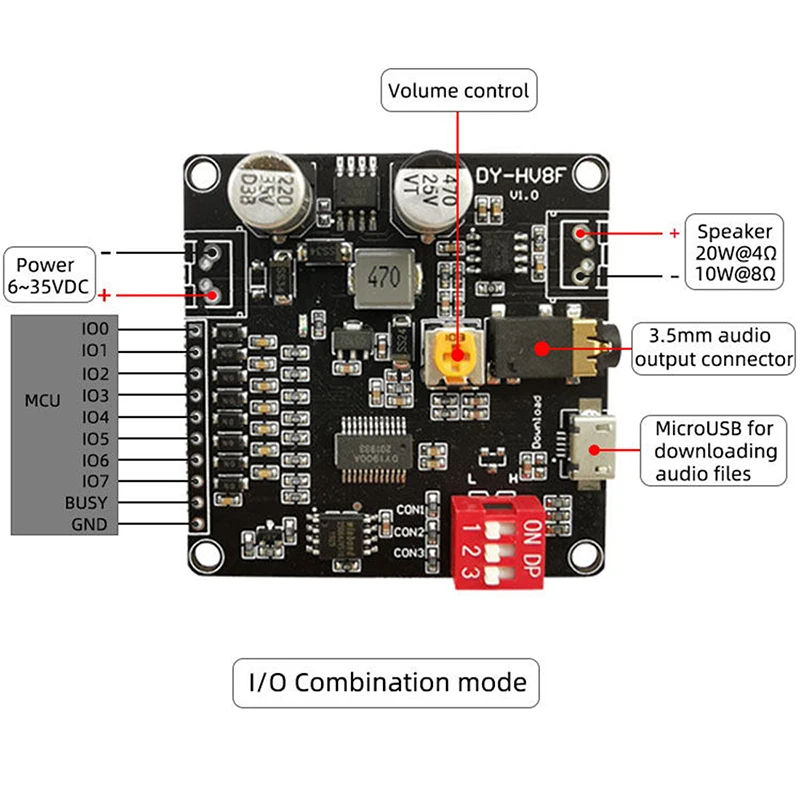

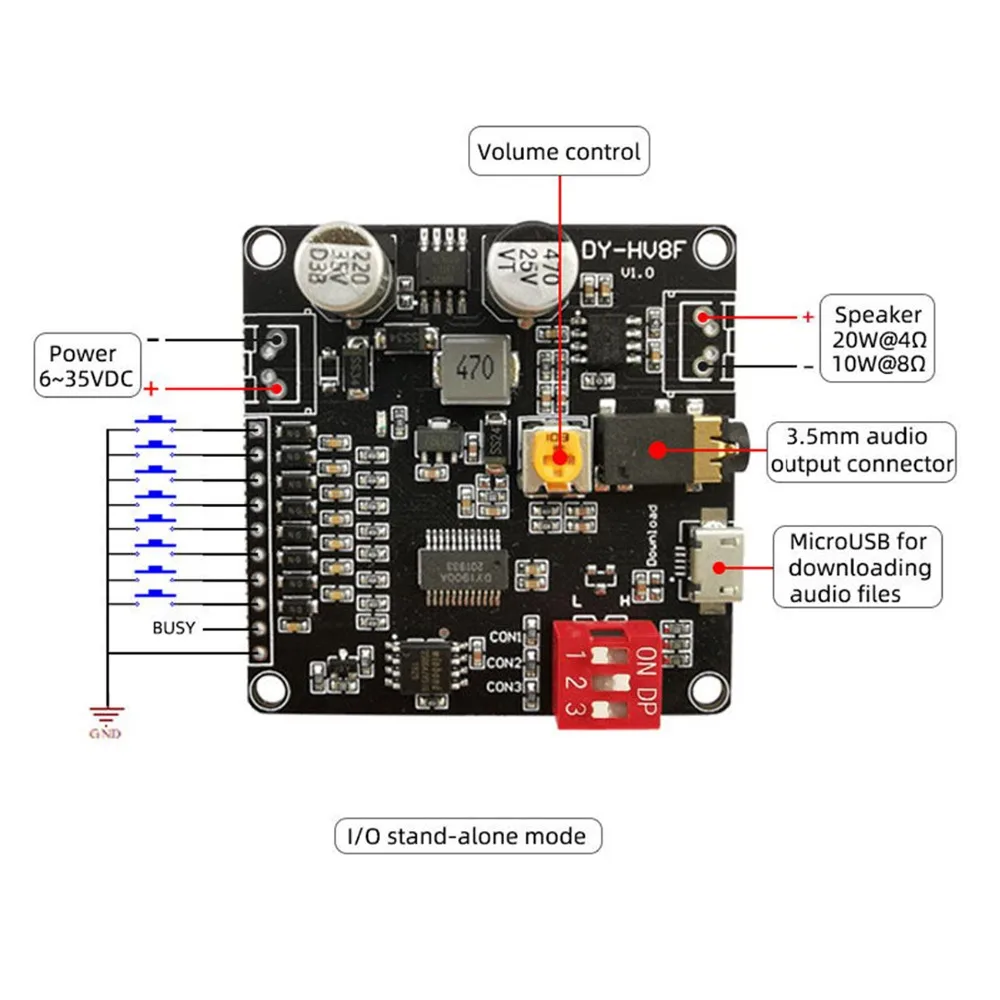

DY-HV8F

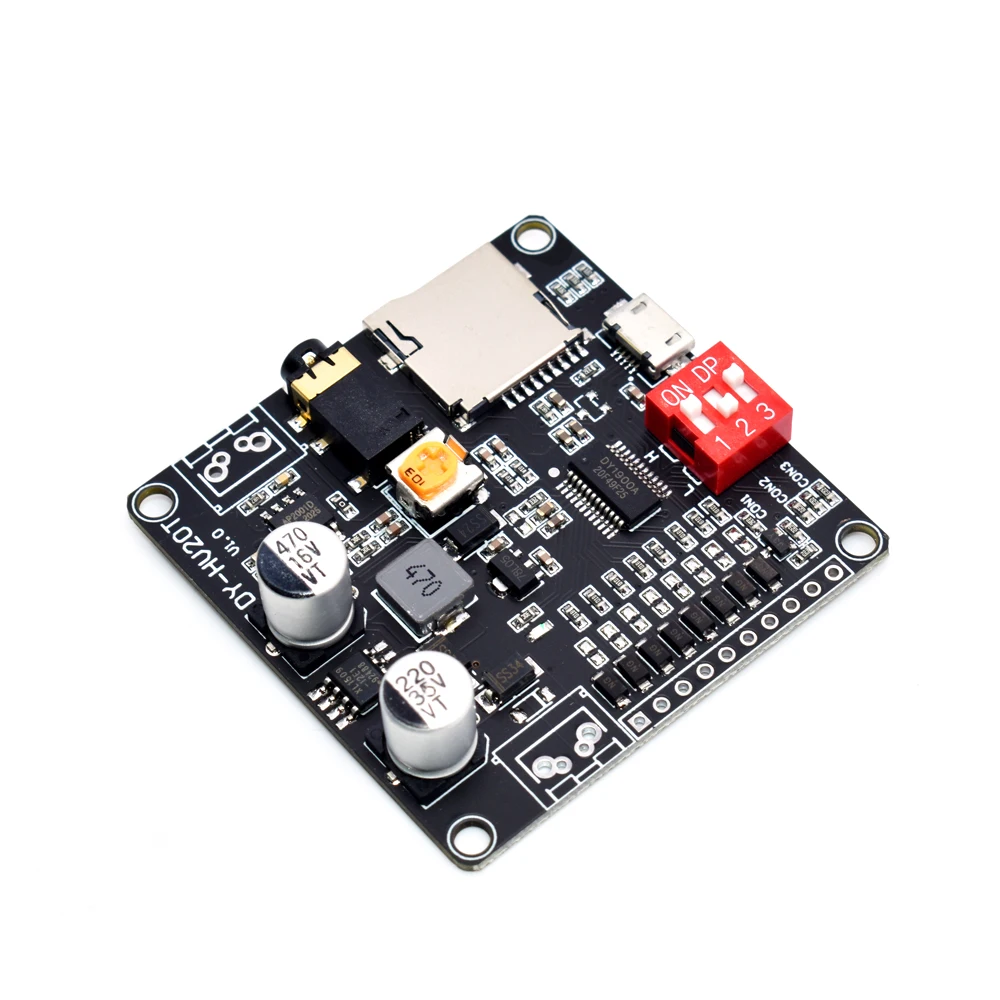

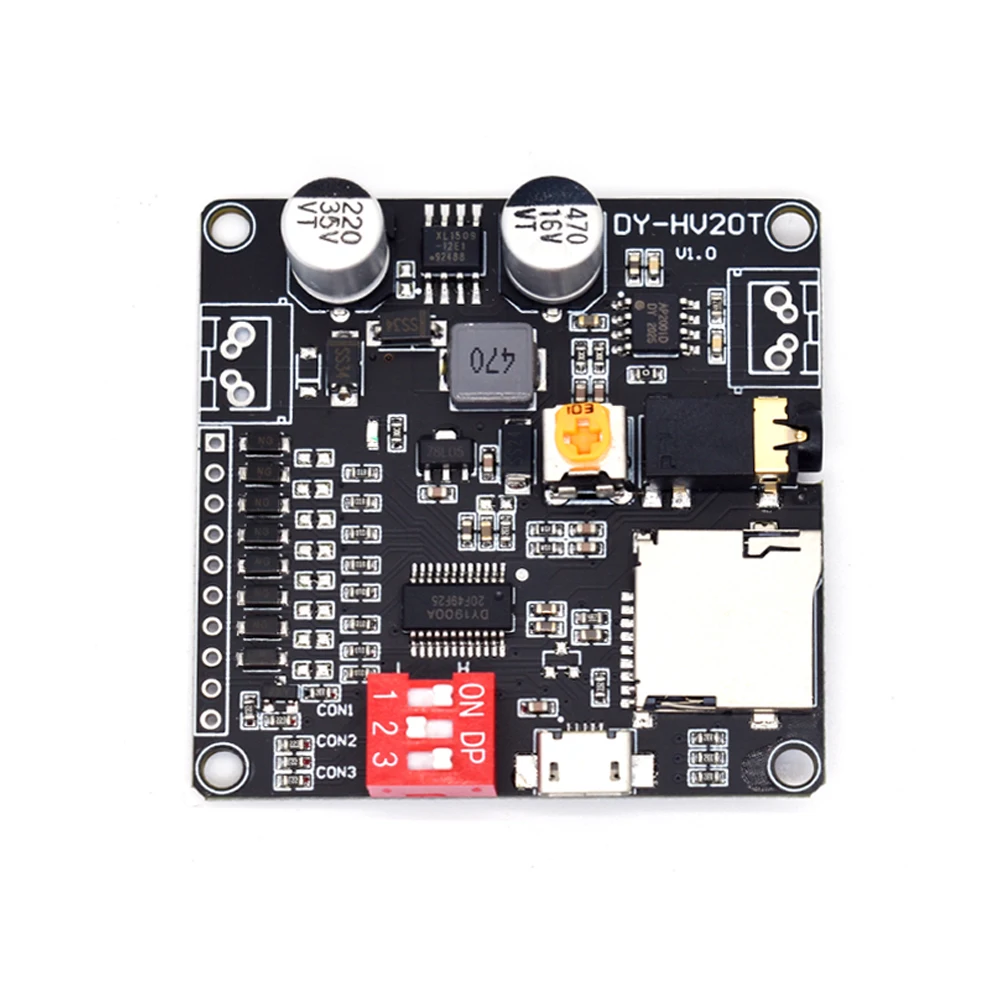

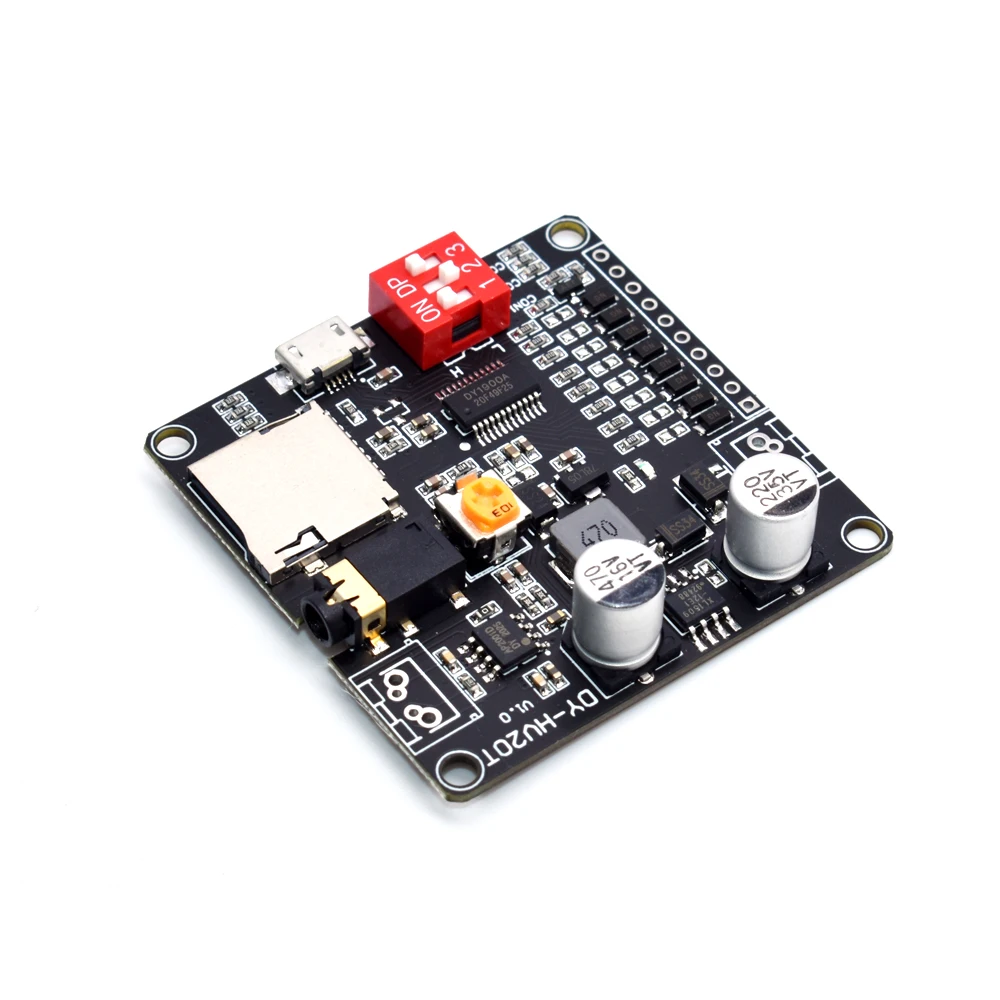

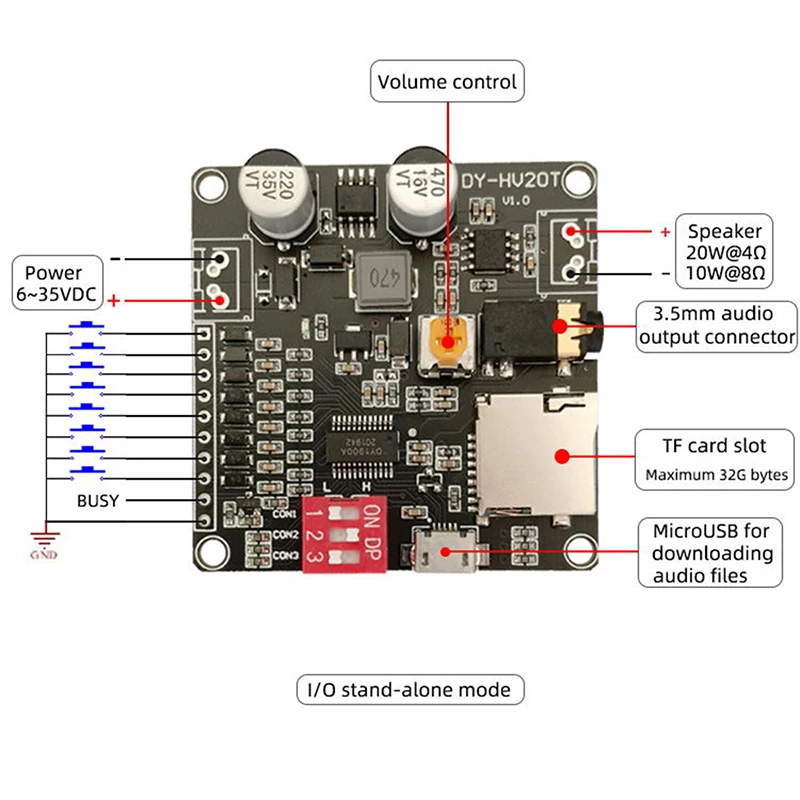

DY-HV20T

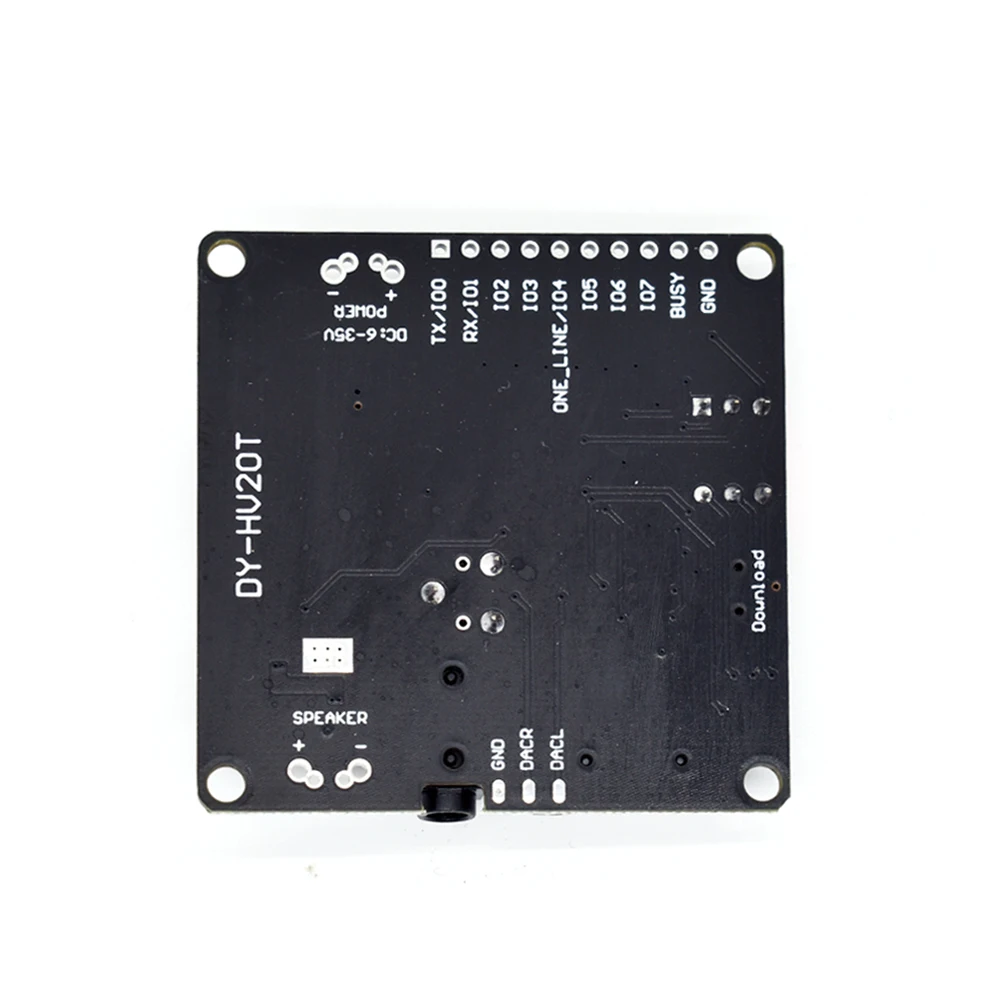

Определение контактов:
Булавки
Описание
Мощность (6 ~ 35 В постоянного тока)
6 ~ 35VDC источник питания
TXD/IO0
IO0 в режиме ввода-вывода; TX в режиме управления UART, подключение к RX MCU
RXD/IO1
IO1 в режиме ввода-вывода; RX в режиме управления UART, подключение к TX MCU
IO2
IO2 в режиме пуска IO
IO3
IO3 в режиме пуска IO
One_line/IO4
IO4 в режиме пуска IO; RX в режиме One_line
IO5
IO5 в режиме пуска IO
IO6
Режим запуска IO6 в IO
IO7
Режим запуска IO7 в IO
Занят
Выход низкий уровень во время воспроизведения музыки (0В), Выход высокого уровня в тех случаях, когда конец воспроизведения (3,3 V)
GND
Справочная информация GND
Динамик
4 Ом/20 Вт или 8 Ом/10 Вт динамик рекомендуется
