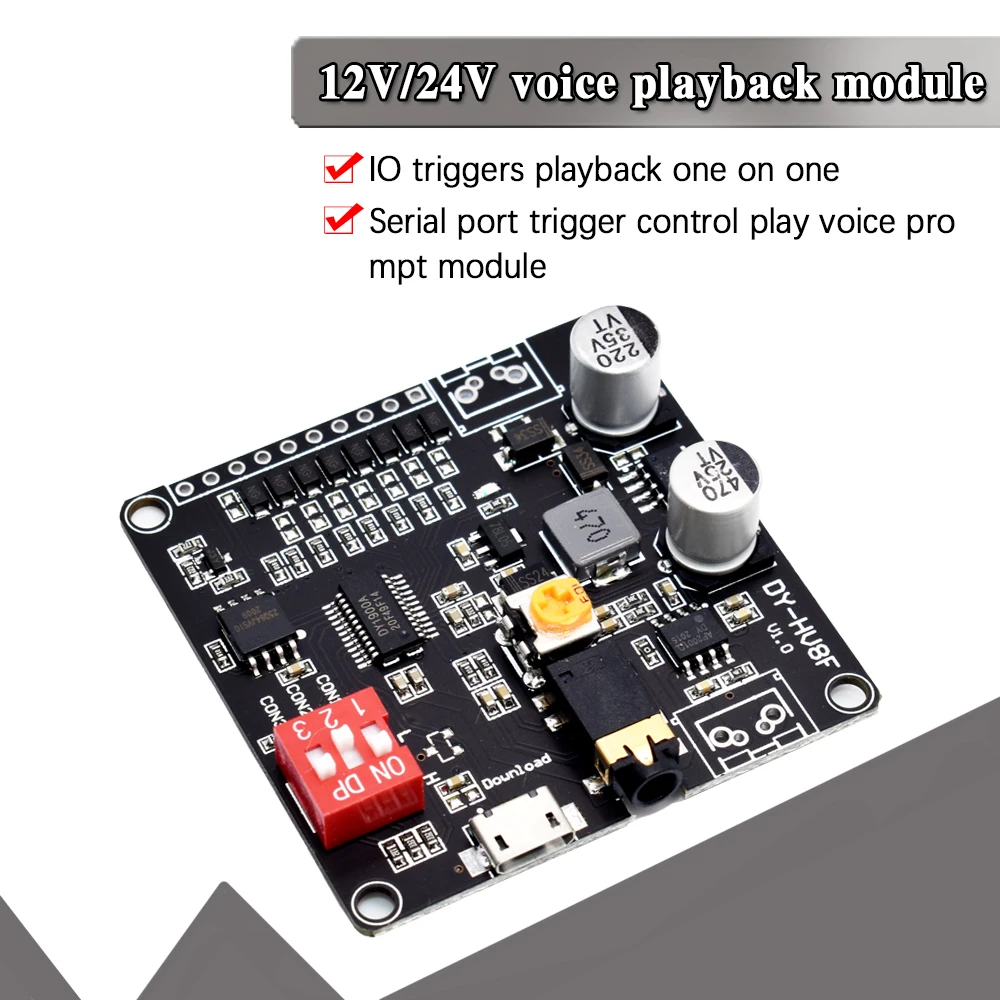

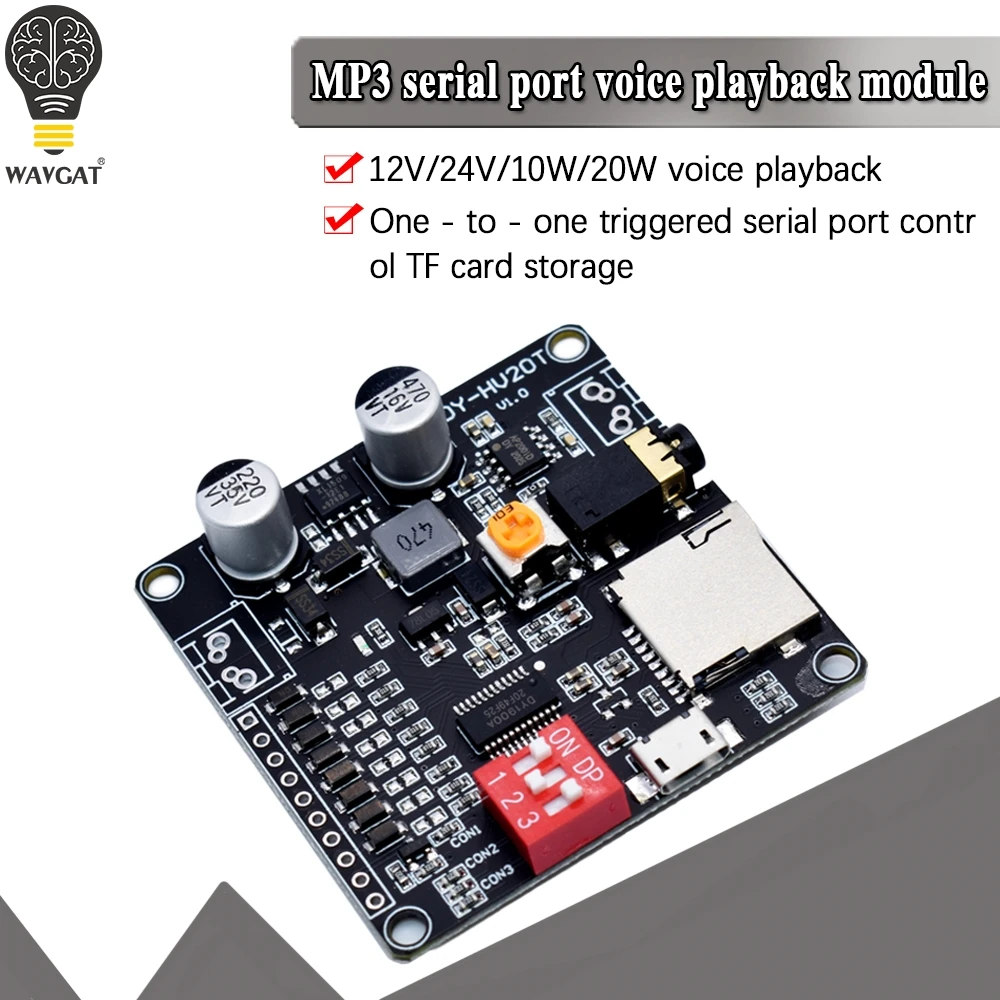

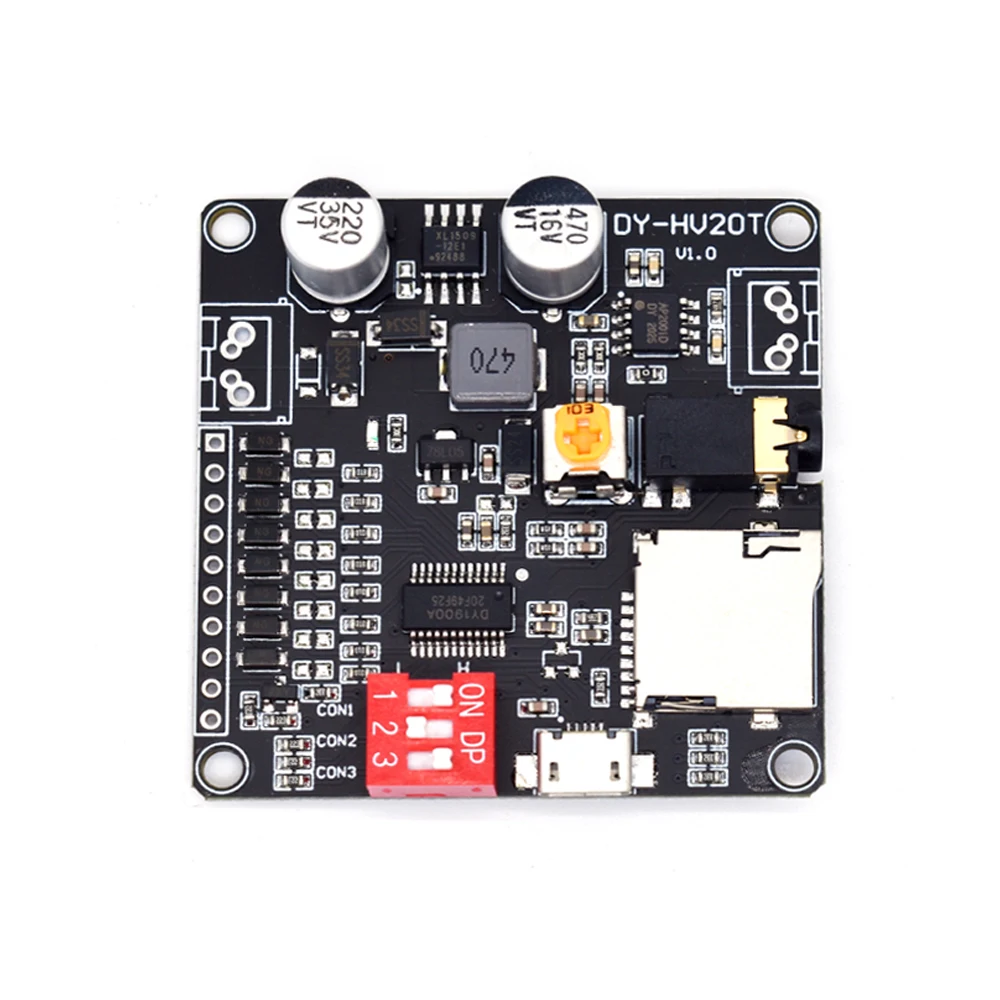

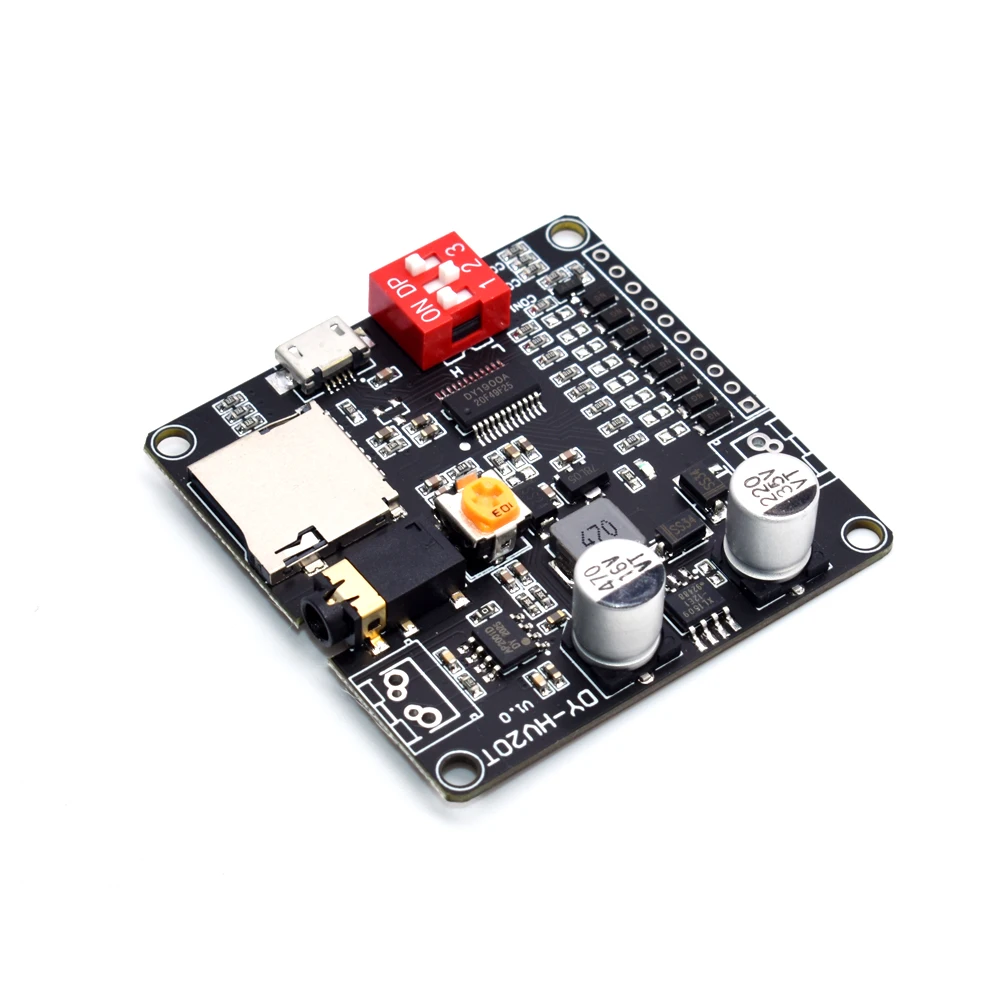

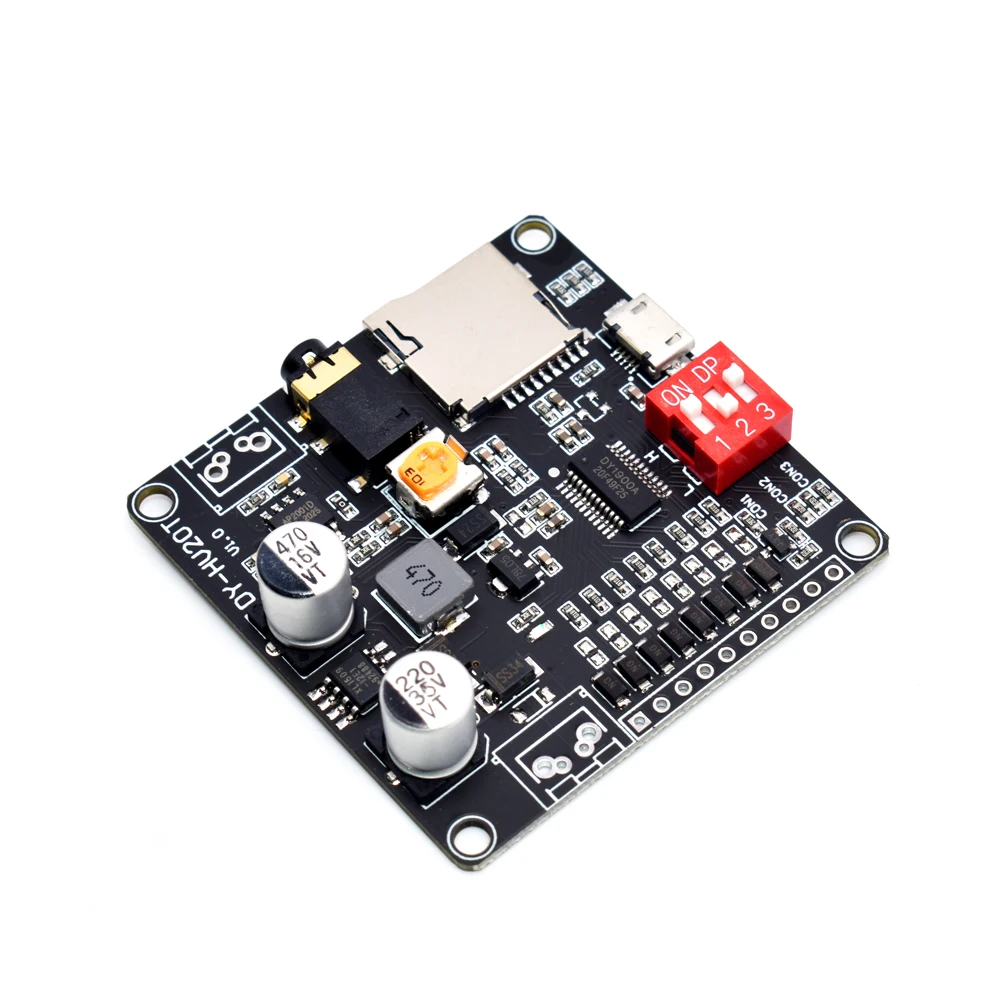

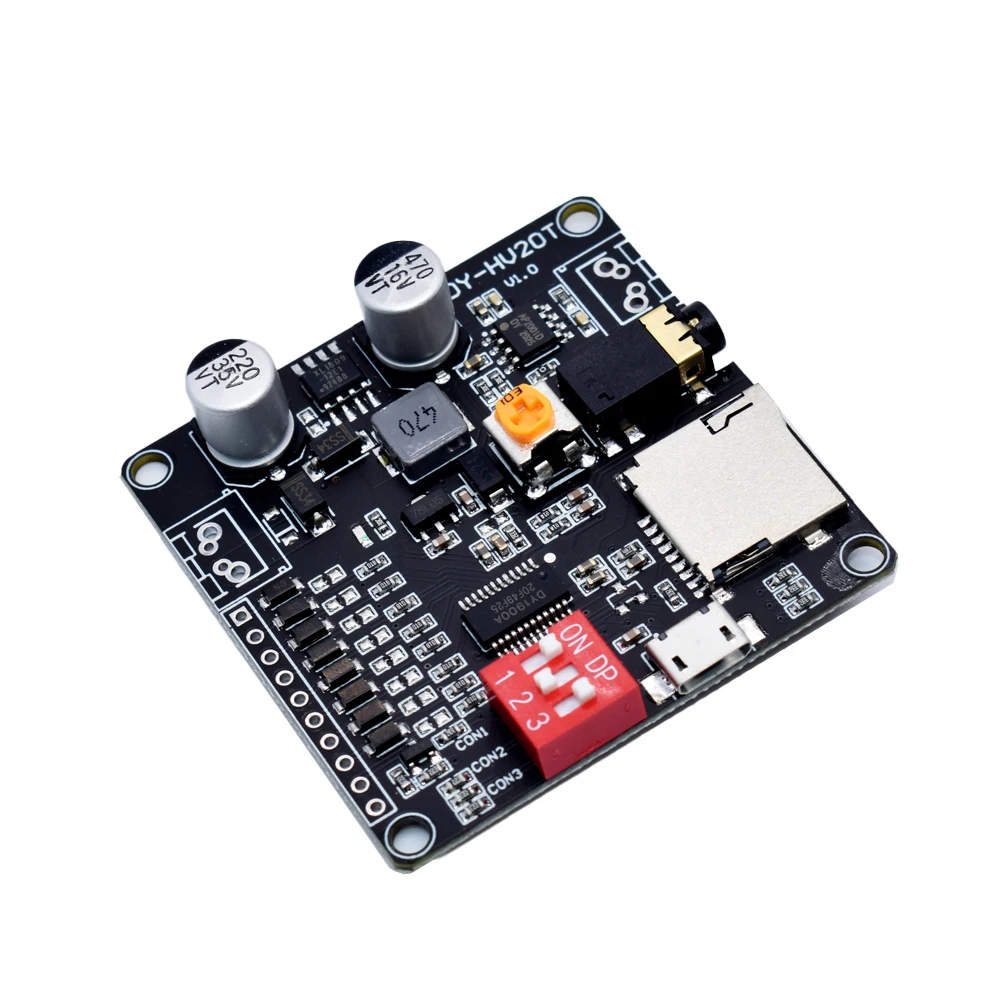

Плата модуля воспроизведения голоса DY-HV8F DY-HV20T, музыкальный плеер MP3, 10 Вт, 20 Вт, 12 В, 24 В, последовательное управление, сделай сам для Arduino
Последнее обновление: 18.09.2024
9 Отзывов
8 Заказов

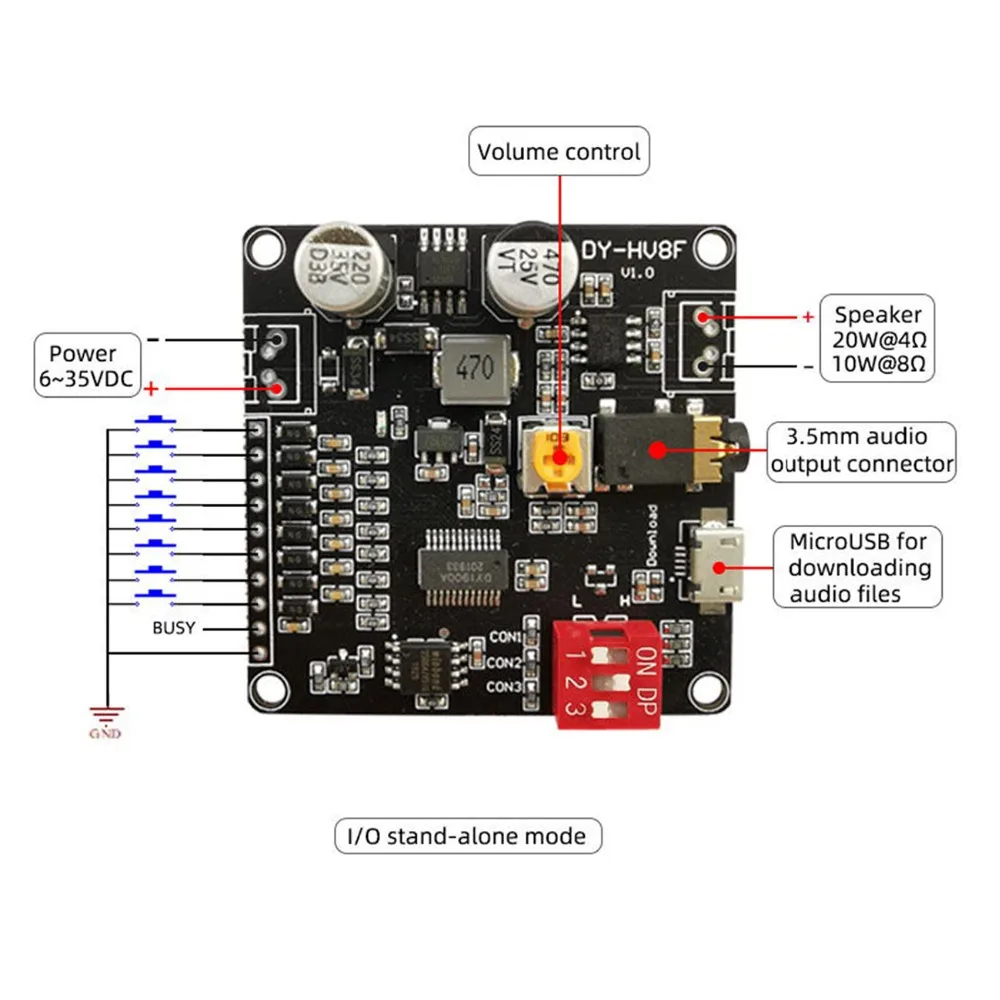

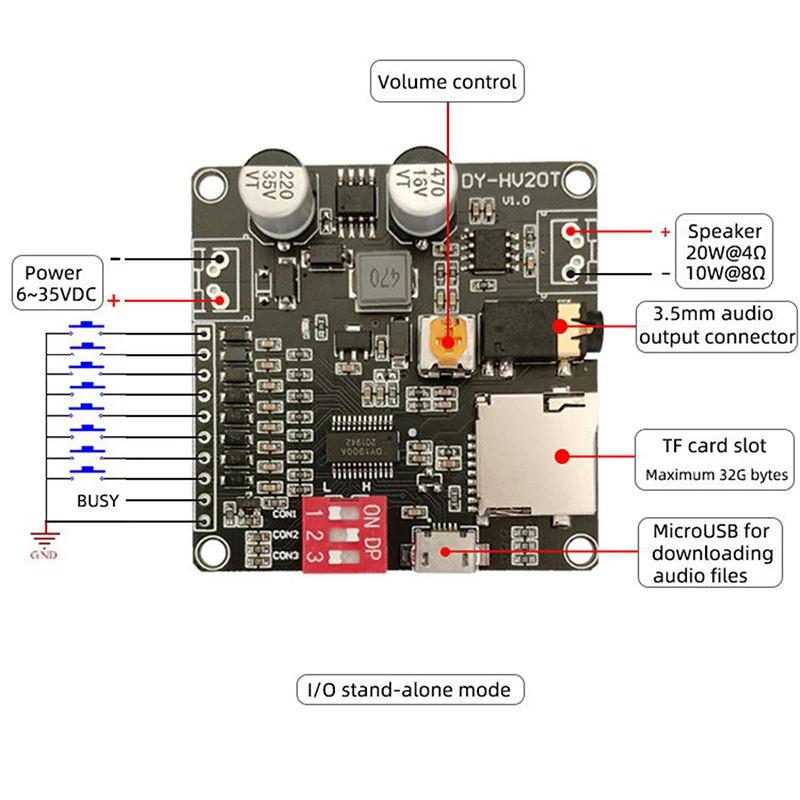

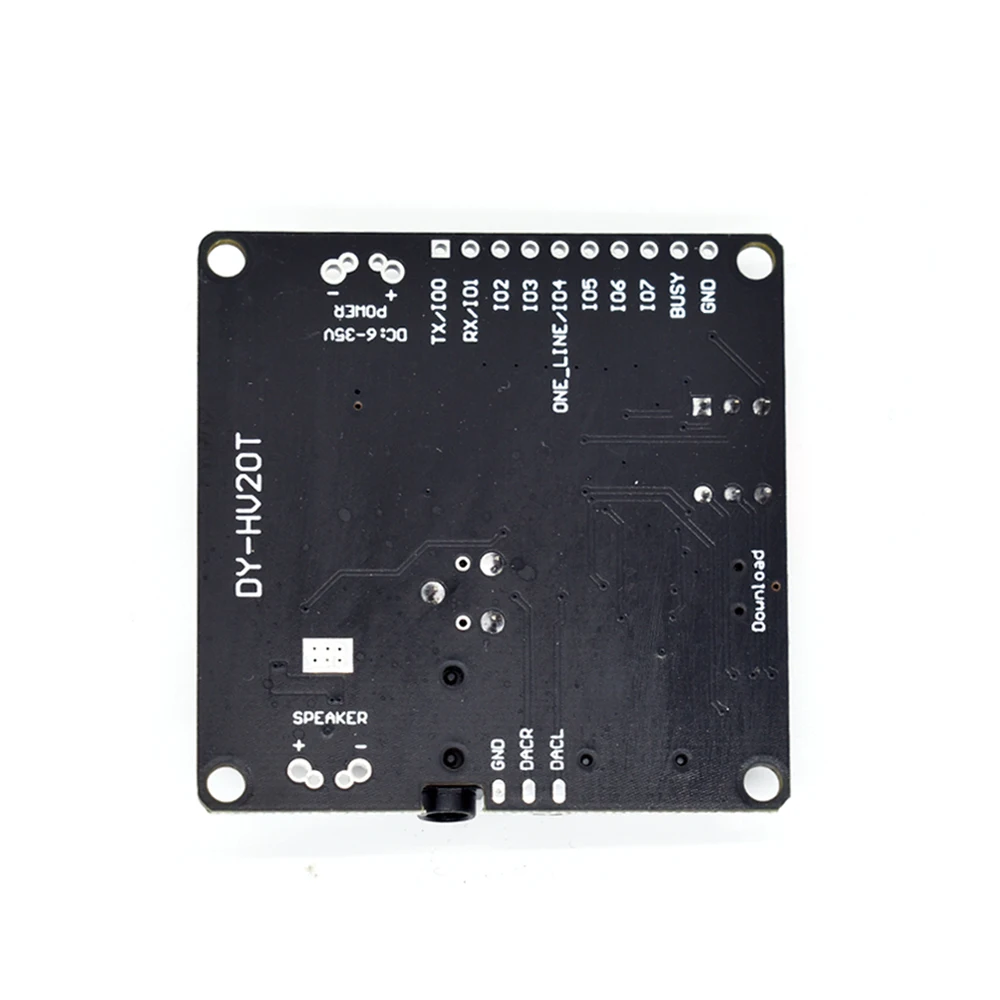

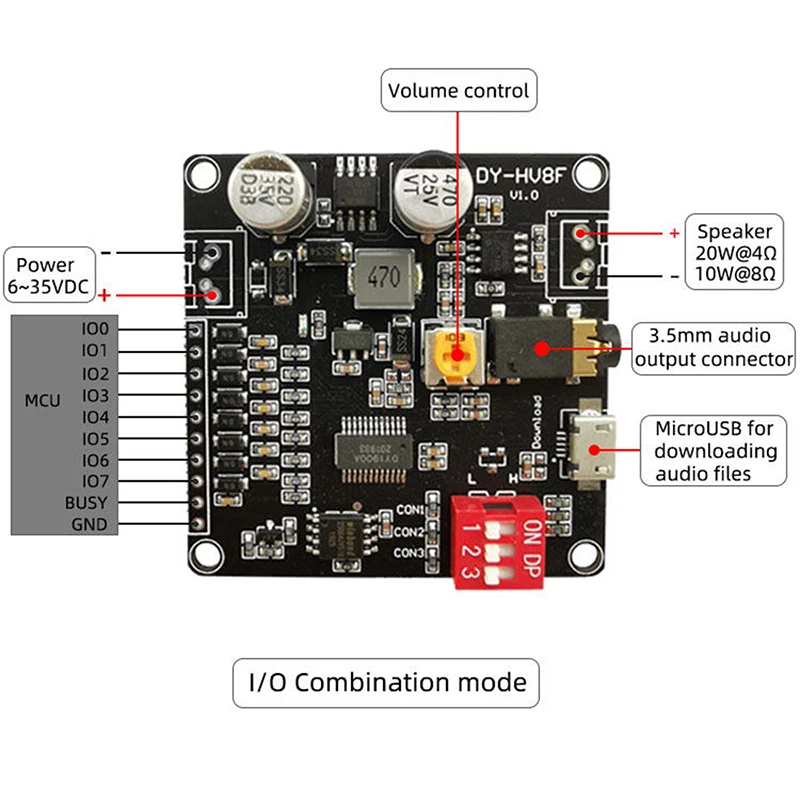

Определение контактов:
Булавки
Описание
Мощность (6 ~ 35 В постоянного тока)
Источник питания 6 ~ 35 В постоянного тока
TXD/IO0
IO0 в режиме запуска ввода-вывода; TX в режиме управления UART, подключение к RX микроконтроллера
RXD/doudou
Режим запуска ввода-вывода; RX в режиме управления UART, подключение к TX микроконтроллера
Ио2
IO2 в режиме запуска ввода-вывода
Ио3
IO3 в режиме запуска ввода-вывода
One_line/IO4
IO4 в режиме запуска ввода-вывода; RX в режиме One_line
Ио5
IO5 в режиме запуска ввода-вывода
Ио6
IO6 в режиме запуска ввода-вывода
Ио7
IO7 в режиме запуска ввода-вывода
Занят
Вывод низкого уровня во время воспроизведения музыки (0 В), вывод высокого уровня при завершении воспроизведения (3,3 В)
GND
Ссылка GND
Динамик
Рекомендуется Динамик 4 Ом/20 Вт или 8 Ом/10 Вт
Отзывы покупателей

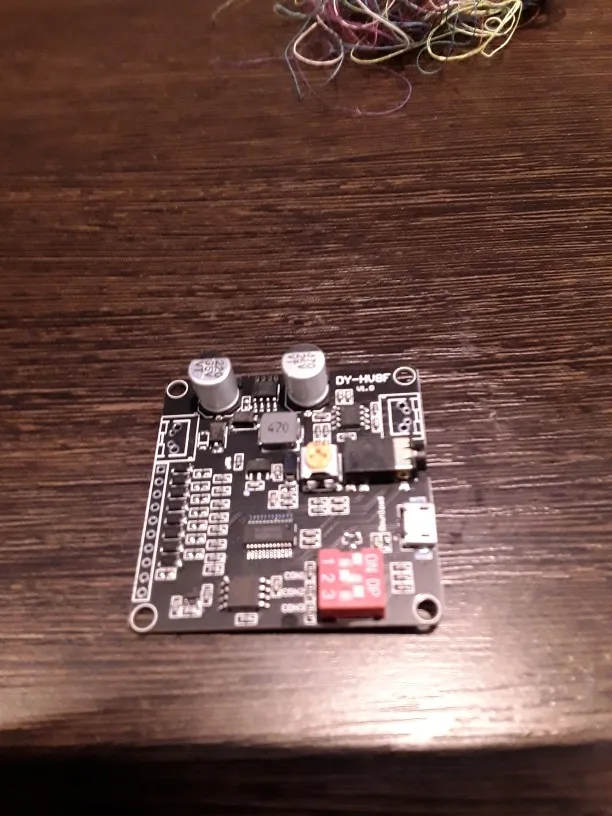

Страна: RU Color: DY-HV8F Доставка: Saver Shipping 15.02.2021
Большое спасибо за быструю доставку и качественный товар.
Страна: UK Color: DY-HV8F Доставка: Standard Shipping 15.04.2021
Быстрая доставка и отличное качество товара
B***r
Страна: BE Color: DY-HV20T Доставка: Cainiao Super Economy Global 20.05.2021
Спасибо!
M***v
Страна: RU Color: DY-HV20T Доставка: Saver Shipping 16.05.2021
Доставка - вне всяких похвал, быстро. Модуль - двоякие впечатления: 1) Заявленных 10w-20w (4-8 Ом) нет и в помине. Первые тесты были на 12v (3A), закрались сомнения, что есть зависимость от напряжения - подключил лабораторный блок питания и на предельных 36v (5A) - тоже самое, 4 ом 10w колонка "разговаривает" примерно с обычной громкостью человеческого голоса. Громкость выставлена ессно на максимум. При триггерном управлении, периодически (редко) но подглючивает, либо воспроизводит не тот файл, либо не до конца. Вердикт - проще купить гораздо дешевле DY-SV17F и внешний усилитель.
M***s
Страна: LU Color: DY-HV8F Доставка: Cainiao Super Economy Global 25.07.2021
Good quality for a favourite price. Sometimes, the specifications are missing, but most of the time you can find them back on the internet. WAVGAT is one of my favourite shops. Delivery to central Europe 4 weeks through AliExpress Standard Shipping.
