Matek Systems GNSS M9N-5883 NEO-M9N GPS модуль с магнитный компас QMC5883L Поддержка ГЛОНАСС, Galileo для FPV RC Дрон для гонок

Matek Systems GNSS M9N-5883 NEO-M9N GPS модуль с магнитный компас QMC5883L Поддержка ГЛОНАСС, Galileo для FPV RC Дрон для гонок

M9N-5883 использует многовариантные ГНСС, работающие на NEO-M9N , NEO-M9N-это параллельный ГНСС приемник, который может получать и отслеживать несколько ГНСС-систем. Благодаря многодиапазонной радиочастотной передней архитектуре все четыре основных GNSS созвездий, GPS,Galileo, GLONASS и BeiDou могут быть получены одновременно.

Более подробную информацию о NEO-M9N, пожалуйста, посмотрите страницу NEO-M9N

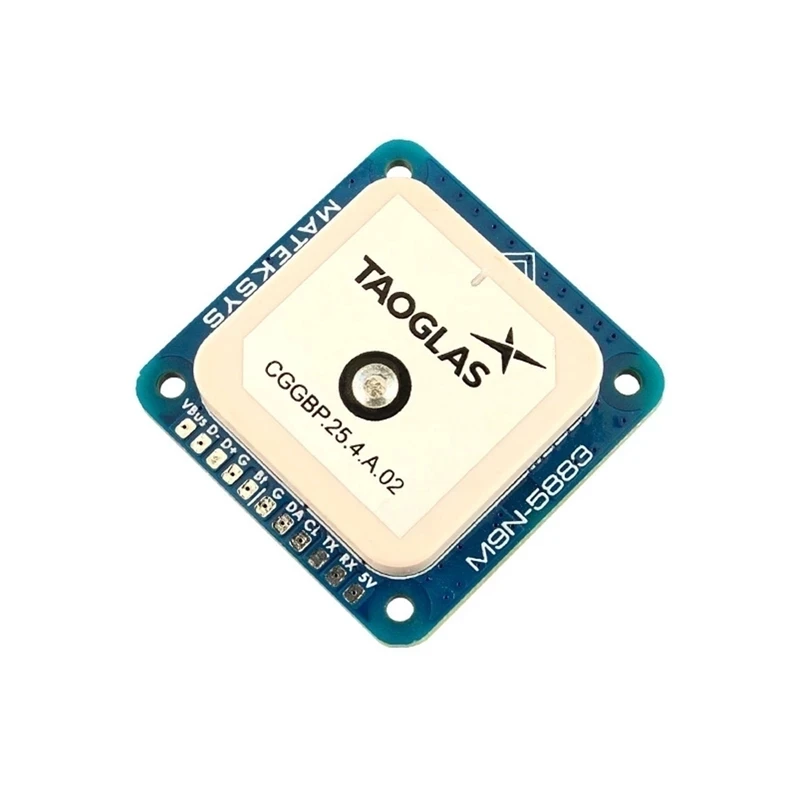

Описание:

Бренд: Matek Systems

GNSS NEO-M9N (GPS, GLONASS, Galileo и BeiDou)

Магнитный компас QMC5883L

Патч-Антенна 25*25*4 мм

Диапазон входного напряжения: 4 ~ 6 В (5 В pad/pin)

Потребляемая мощность: 50 мА

Рабочая температура: -20 ~ 80 °C

Интерфейс UART(TX, RX) для GNSS NEO-M9N

I2C(DA, CL) интерфейс для компаса QMC5883L

JST-GH-6P соединитель

3,3 V Мощность светодиодный, красный

GNSS PPS светодиодный, зеленый, мигающий (1 Гц), когда GNSS имеет 3D исправление

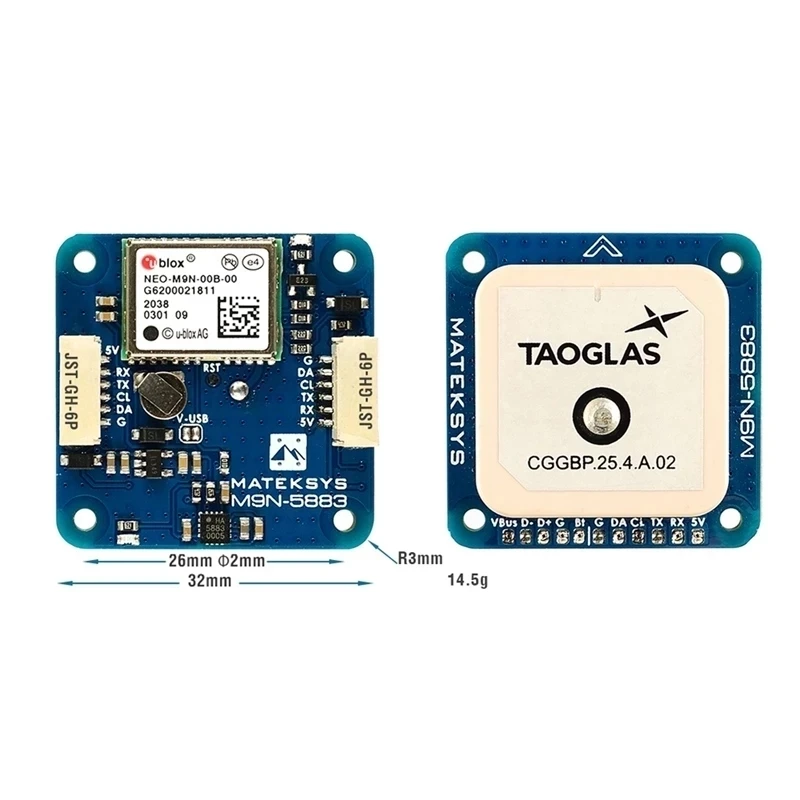

32 мм * 32 мм * 10 мм

14,5 г

Проводка и настройки

* M9N-5883 от 5 В до контроллера полета 4 ~ 6 в

* M9N-5883 RX к полетному контроллеру UART_TX

* M9N-5883 TX к полетному контроллеру UART_RX

* M9N-5883 CL к полетному контроллеру I2C_SCL

* M9N-5883 DA к полетному контроллеру I2C_SDA

* M9N-5883 G к полетному контроллеру GND

* Выравнивание компаса (Стрелка вперед и плоское крепление):

INAV/BetaFLight: CW 270 ° Flip, когда Полетный контроллер стрелка также обращена вперед

Ardupilot/Миссия Планировщик: вращение нет

* Протокол: или NEMA

* Убедитесь, что Компас/магнитометр находится на расстоянии 10 см от линий электропередачи/ESC/моторов/железного материала

* Царапины на керамической антенне являются результатом настройки антенны.

* U-центр окон

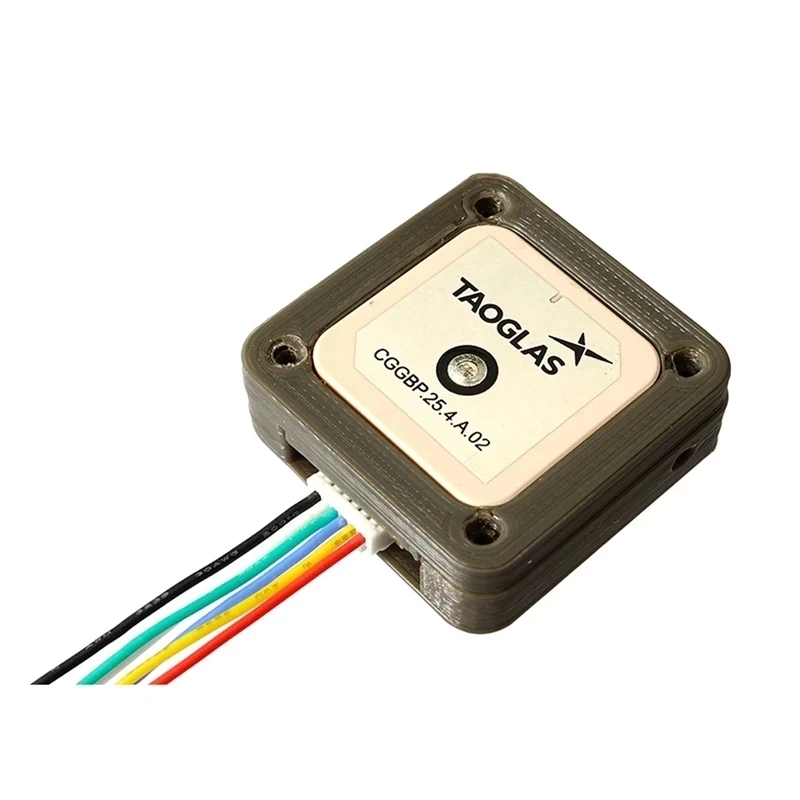

STL и шаг

M9N-5883_step.zip

M9N-CAN_shell_STL.zip

Советы

ArduPilot хорошо поддерживает NEO-M9N

INAV2.5 /NEMA на данный момент не поддерживает NEO-M9N. Новый протокол требуется в INAV2.6

Протокол Betaflight не поддерживает NEO-M9N, пожалуйста, выберите протокол NEMA и автоматический бод.

Сравнение серии Mateksys GNSS
