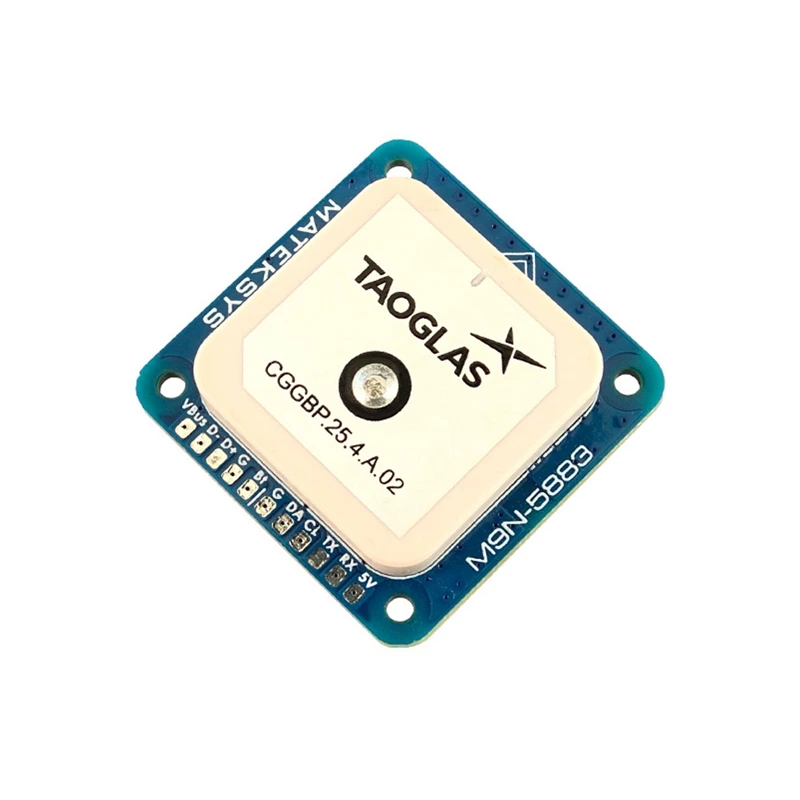

GPS-модуль Matek GNSS M9N-5883 NEO-M9N, с магнитным компасом, QMC5883L, поддержка GLONASS, Galileo, для FPV радиоуправляемого гоночного дрона

Matek Systems GNSS M9N-5883 NEO-M9N GPS модуль с магнитный компас QMC5883L Поддержка ГЛОНАСС, Galileo для FPV RC Дрон для гонок

M9N-5883 использует многовариантные ГНСС, работающие на NEO-M9N , NEO-M9N-это параллельный ГНСС приемник, который может получать и отслеживать несколько ГНСС-систем. Благодаря многодиапазонной радиочастотной передней архитектуре все четыре основных GNSS созвездий, GPS,Galileo, GLONASS и BeiDou могут быть получены одновременно.

Более подробную информацию о NEO-M9N, пожалуйста, посмотрите страницу NEO-M9N

Описание:

Бренд: Matek Systems

GNSS NEO-M9N (GPS, GLONASS, Galileo и BeiDou)

Магнитный компас QMC5883L

Патч-Антенна 25*25*4 мм

Диапазон входного напряжения: 4 ~ 6 В (5 В pad/pin)

Потребляемая мощность: 50 мА

Рабочая температура: -20 ~ 80 °C

Интерфейс UART(TX, RX) для GNSS NEO-M9N

I2C(DA, CL) интерфейс для компаса QMC5883L

JST-GH-6P соединитель

3,3 V Мощность светодиодный, красный

GNSS PPS светодиодный, зеленый, мигающий (1 Гц), когда GNSS имеет 3D исправление

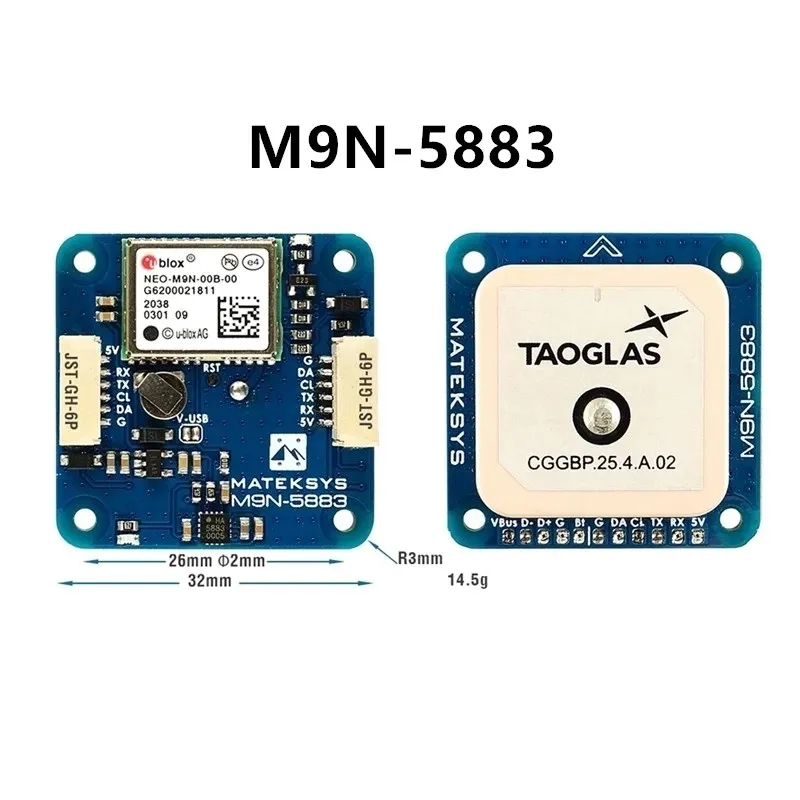

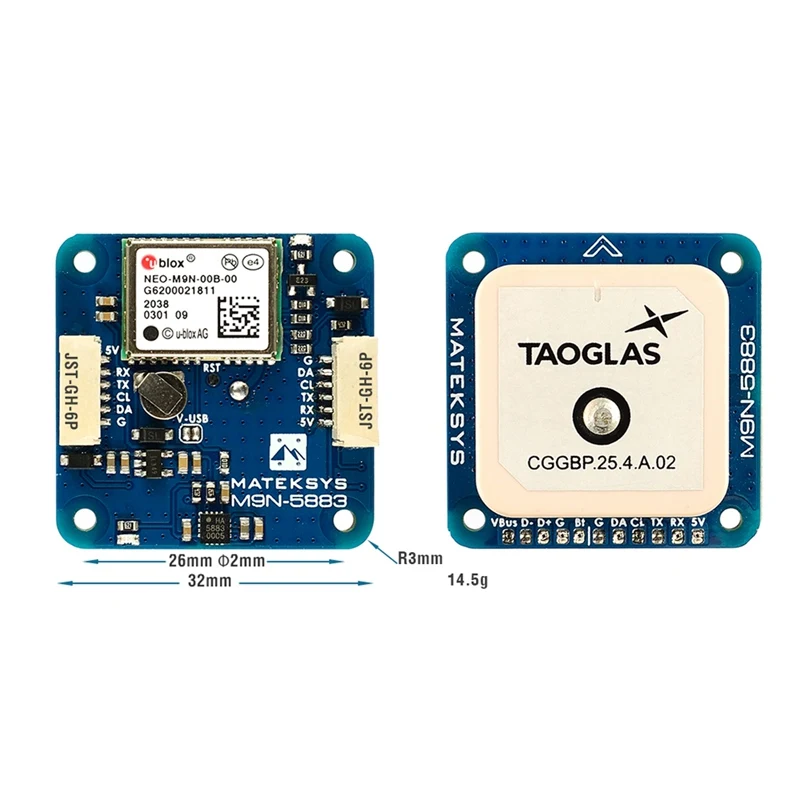

32 мм * 32 мм * 10 мм

14,5 г

Проводка и настройки

* M9N-5883 от 5 В до контроллера полета 4 ~ 6 в

* M9N-5883 RX к полетному контроллеру UART_TX

* M9N-5883 TX к полетному контроллеру UART_RX

* M9N-5883 CL к полетному контроллеру I2C_SCL

* M9N-5883 DA к полетному контроллеру I2C_SDA

* M9N-5883 G к полетному контроллеру GND

* Выравнивание компаса (Стрелка вперед и плоское крепление):

INAV/BetaFLight: CW 270 ° Flip, когда Полетный контроллер стрелка также обращена вперед

Ardupilot/Миссия Планировщик: вращение нет

* Протокол: или NEMA

* Убедитесь, что Компас/магнитометр находится на расстоянии 10 см от линий электропередачи/ESC/моторов/железного материала

* Царапины на керамической антенне являются результатом настройки антенны.

* U-центр окон

STL и шаг

M9N-5883_step.zip

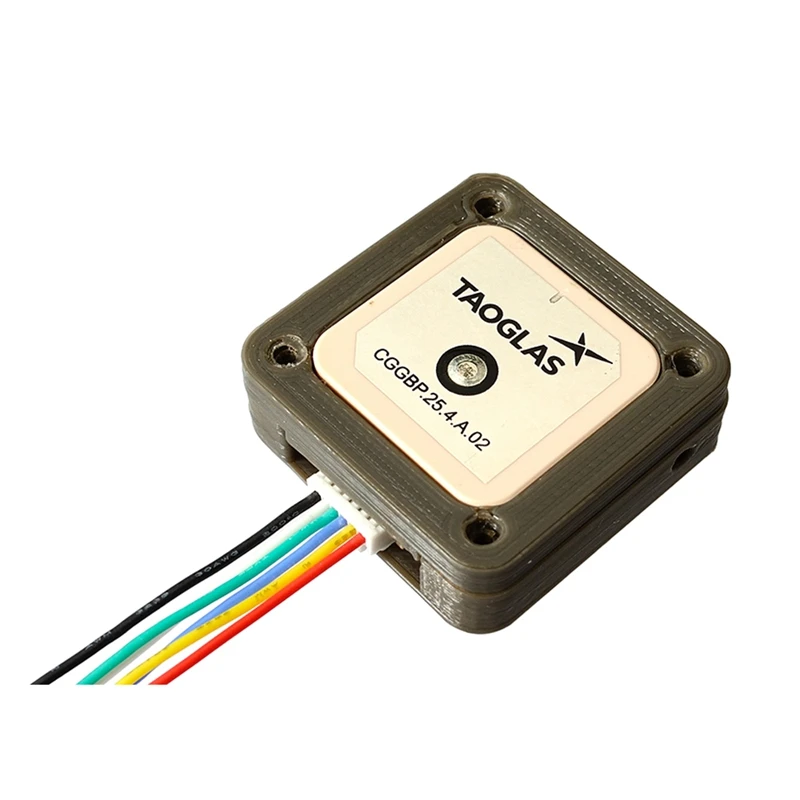

M9N-CAN_shell_STL.zip

Советы

ArduPilot хорошо поддерживает NEO-M9N

INAV2.5 /NEMA на данный момент не поддерживает NEO-M9N. Новый протокол требуется в INAV2.6

Протокол Betaflight не поддерживает NEO-M9N, пожалуйста, выберите протокол NEMA и автоматический бод.

Сравнение серии Mateksys GNSS

SKU M9N-5883 M9N-CAN M8Q-CAN M8Q-5883 SAM-M8Q NEO-M9N NEO-M9N SAM-M8Q SAM-M8Q SAM-M8Q GNSS GPS BeiDou ГЛОНАСС Galileo GPS BeiDou ГЛОНАСС Galileo GPS ГЛОНАСС Galileo GPS ГЛОНАСС Galileo GPS ГЛОНАСС Galileo Около 30 летучих мышей Около 30 летучих мышей Около 20 летучих мышей Около 20 летучих мышей Около 20 летучих мышей Точность положения 2,0 m CEP 2,0 m CEP 2,5 м КЭП 2,5 м КЭП 2,5 м КЭП Отслеживание и nav. -167 дБм -167 дБм -165 дБм -165 дБм -165 дБм Повторное приобретение -160 дБм -160 дБм -158 дБм -158 дБм -158 дБм Холодный старт -148 дБм -148 дБм -146 дБм -146 дБм -146 дБм Горячий старт -159 дБм -159 дБм -155 дБм -155 дБм -155 дБм Nav. Скорость обновления 25 Гц 10 Гц 10 Гц 10 Гц 10 Гц Компас QMC5883L QMC5883L QMC5883L QMC5883L / Барометр / DPS310 DPS310 / / Интерфейс UART + I2C 6 проводов CAN, 4 провода Или UART, 3 провода CAN, 4 провода Или UART, 3 провода UART + I2C 6 проводов UART 4 провода Узел CAN / Цифровая скорость полета Цифровая скорость полета / / Размер 32*32*10 32*32*10 29*29*10 20*20*10,5 26816*7,5 Вес 14,5 г 15 г 11,3 г 7 г 7 г

Посылка включает в себя:

1x M9N-5883

1x JST-GH-6P JST-GH-6P 20 см силиконовый провод
