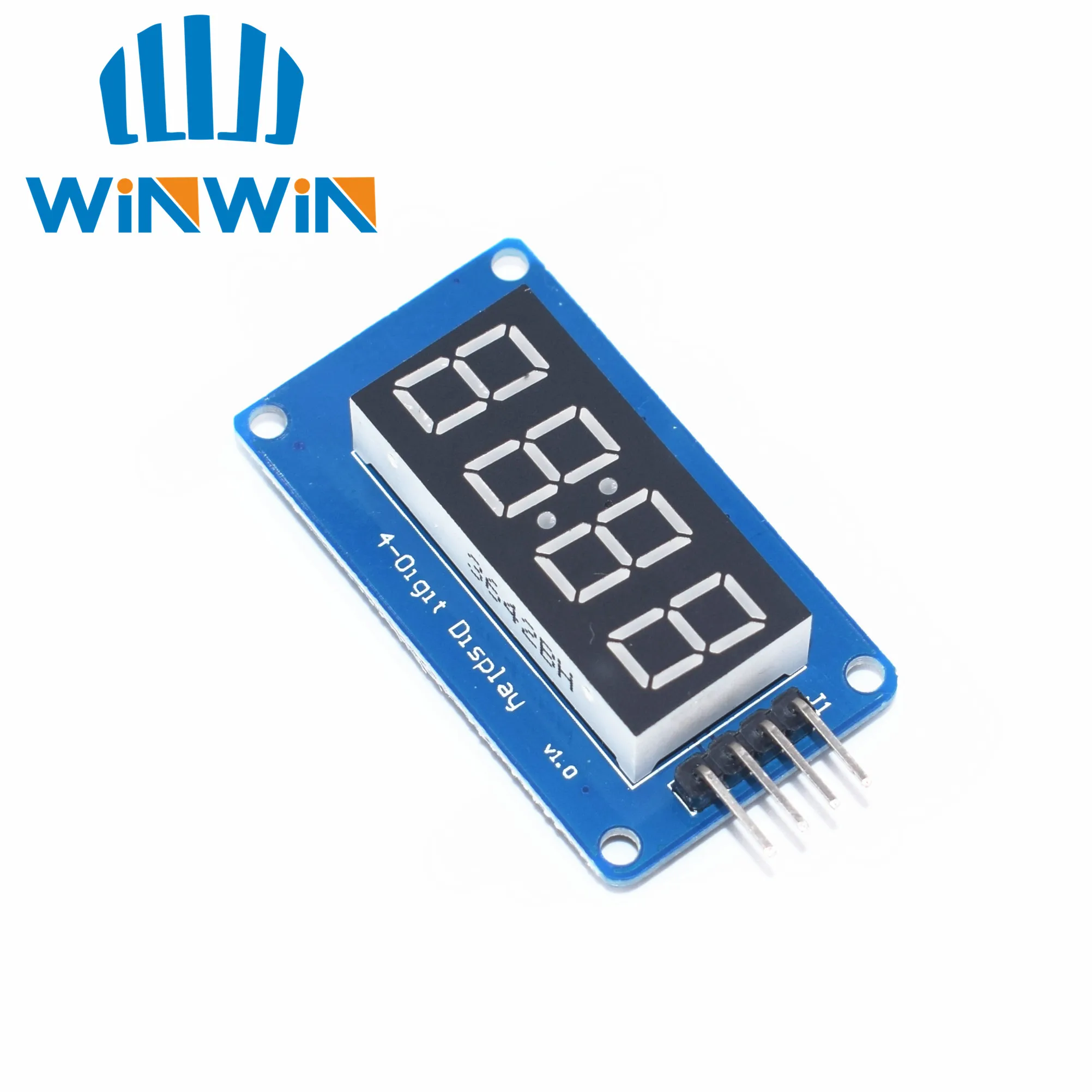

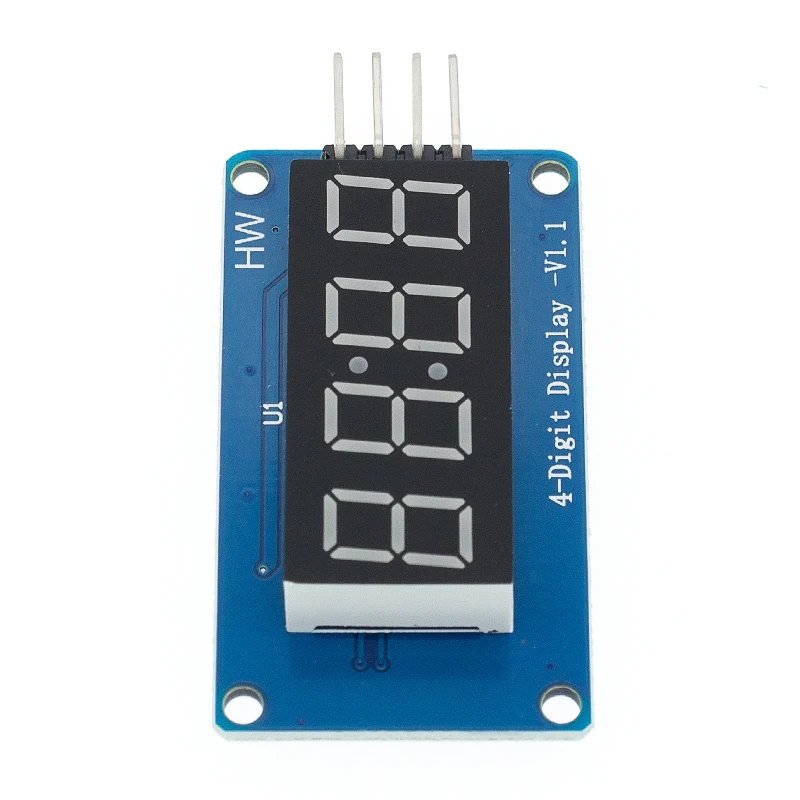

1 шт. TM1637 4 бит цифровой светодиодный Дисплей модуль для arduino 7-сегментный 0,36 дюйма часы красный анод трубки четыре Последовательный драйвер печатных плат

Модуль представляет собой 12-контактный дисплей модуль с 4-точечный общий цифровая трубка (0,36 дюйма) с тактовой частотой. Чип драйвера TM1637. Для получения точного результата нужно всего лишь 2 сигнальные линии, с тем чтобы MCU для того чтобы контролировать 4-разрядный 8-сегментный цифровой светодиодной лампой.

Функции модуля следующие:

Дисплей устройство 4-разрядный Ян Красная цифровая трубка

Цифровая трубка, 8 уровней, шкала серого, регулируемая

Уровень интерфейса управления может быть 5 В или 3,3 В

4 M2 позиционирование винтов отверстия для легкая установка

Проект

Минимальное значение

Стандартное значение

Максимум

Блок

Напряжение

3,3

5

5,5

Постоянный ток

Ток (@ 5 В)

-

30

80

Ма

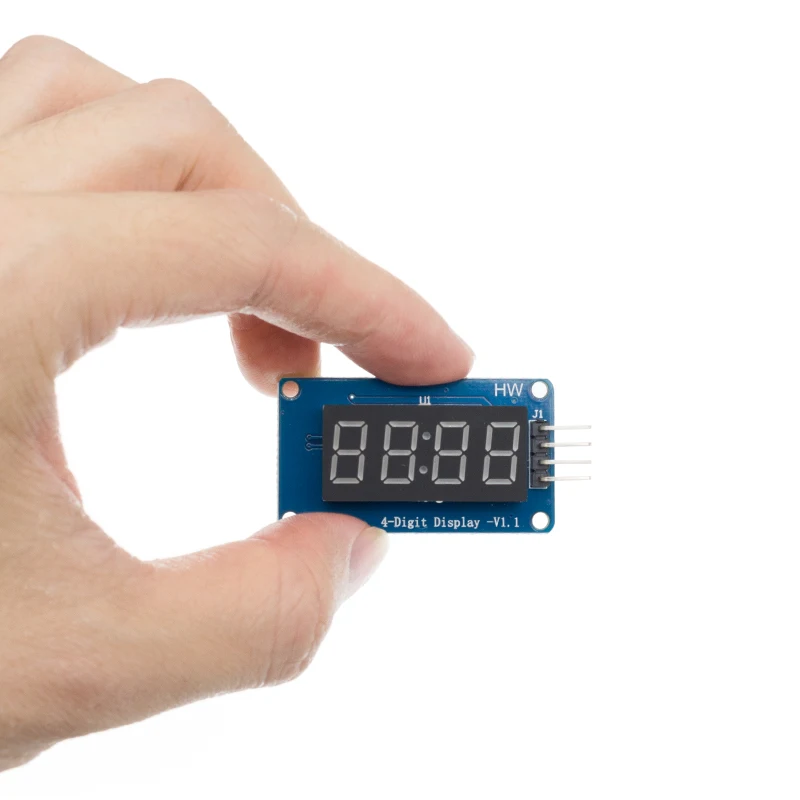

Размер

42X24X12

Мм

Вес

8

G

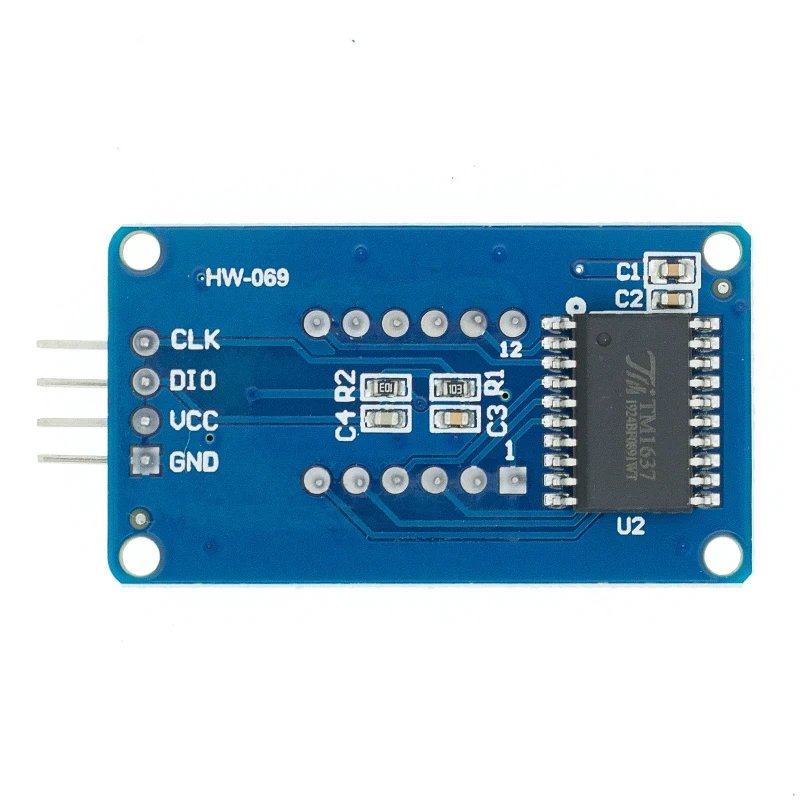

Интерфейс управленияВсего 4 контакта (GND, VCC, DIO, CLK), GND-земля, VCC-источник питания, DIO-это входной и выходной контакт данных, CLK-это тактовый сигнал;

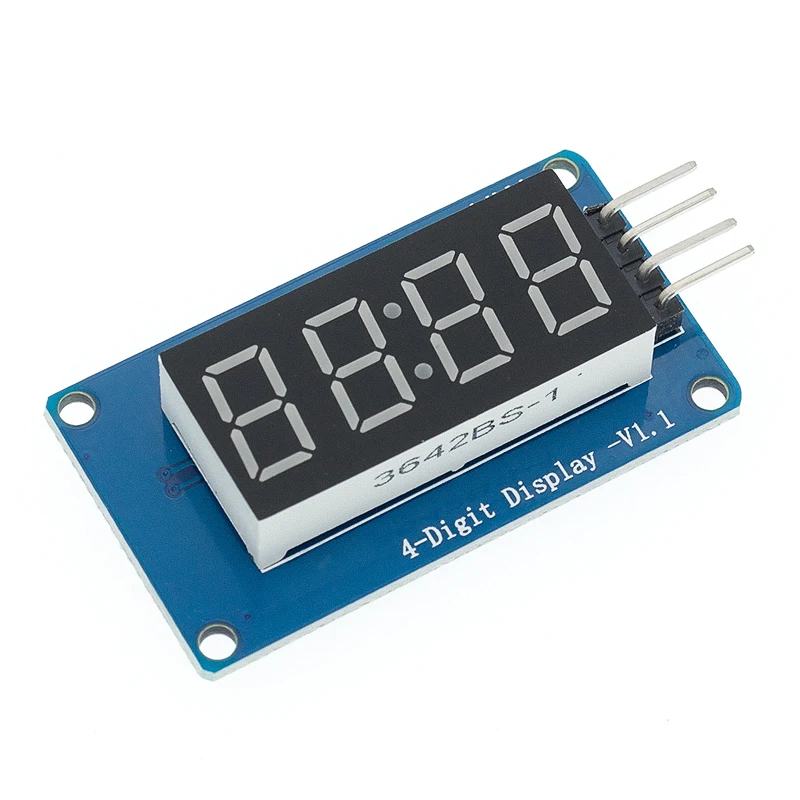

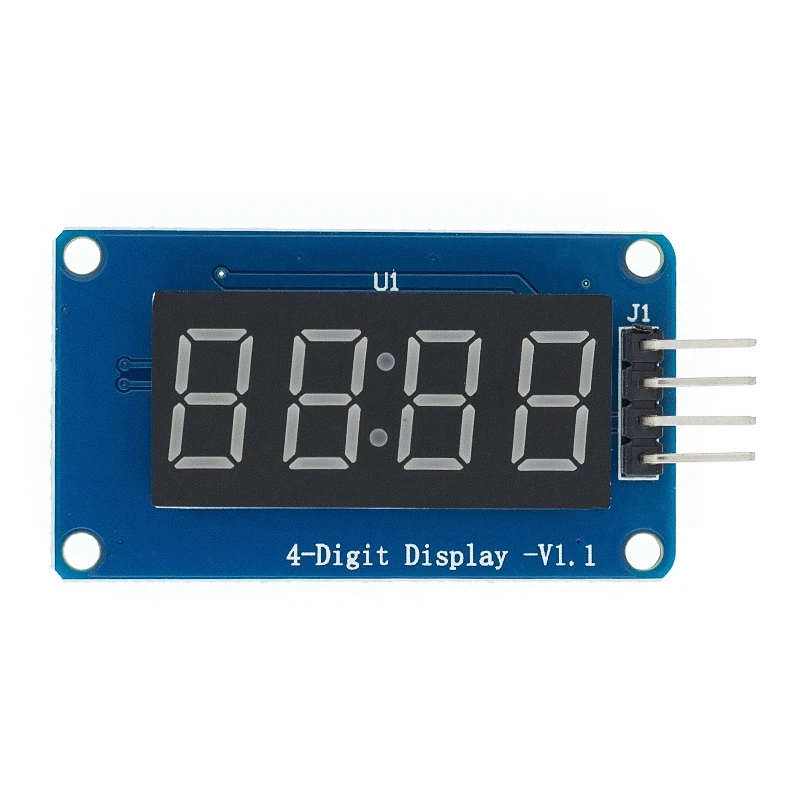

Цифровая трубка4-разрядный общий анод с 0,36-дюймовая цифровая трубка со счетом точка, выделены красным цветом;

Отверстие для позиционирования: 4 M2 позиционирование винтов отверстия, диаметр отверстия 2,2 мм, который делает модуль просты в установке и позиции, и реализовать модуль комбинированный;

Обзор программы библиотеки:

1. Часы Дисплей: Применение таймер 1 MCU на материнской плате, чтобы время и пусть 4-разрядный Дисплей.

2. Номер потока: 0 ~ 9, A, b, C, d, E, F и другие 16 символов поступают справа налево.

3. Секундомер: Используйте таймер 1 микроконтроллера на материнской плате вовремя и используйте кнопку, чтобы реализовать функцию секундомера.

Экспериментальное оборудование:

Материнская плата Cat duino, совместимая с Ard uino (незнакомый с оборудованием с открытым исходным кодом можно понимать как макетную плату микроконтроллера Atmega328P) и мини-USB-кабель;

1 4-разрядный цифровой дисплей трубки модуль;

4 штекера-гнездо DuPont для подключения интерфейса управления модуля и платы разработки Cat duino;

Экспериментальная процедура:

1. Используйте 4 вилки DuPont 4-разрядный цифровой дисплейный модуль Подключен к Cat duino, как показано в следующей таблице и рисунке

Кошка Дуино

Кабель

4-разрядный цифровой дисплейный модуль

GND

Черная линия

GND

5 В

Красная линия

VCC

D2

Желтая линия

Дио

D3

Белая линия

CLK

2. Подключите Catduino к мини-USB. Если вы впервые используете материнскую плату, его USB-Последовательный драйвер может найти USB-драйверы от драйверов в папке Ard uino IDE.

3. Снова Откройте IDE Ard uino и нажмите кнопку открытия на панели инструментов, чтобы открыть номер в цифровом трубке.

Выберите последовательный порт, название платы, нажмите кнопку «запись», чтобы сжечь. Этот номер может заставить 16 символов от 0 до 9, A, b, C, d, E, F и т. Д. Переход справа налево.

Функция регулировки серой шкалы цифровой трубки-это функция set() в классе TM1637, а Входные параметры 0 ~ 7. Чем больше количество, тем выше яркость.
