Модуль 4-битного цифрового светодиодного дисплея TM1637 для arduino, 7 сегментов, 0,36 дюйма, часы, красная анодная трубка, четыре последовательных драйвера, 1 шт.

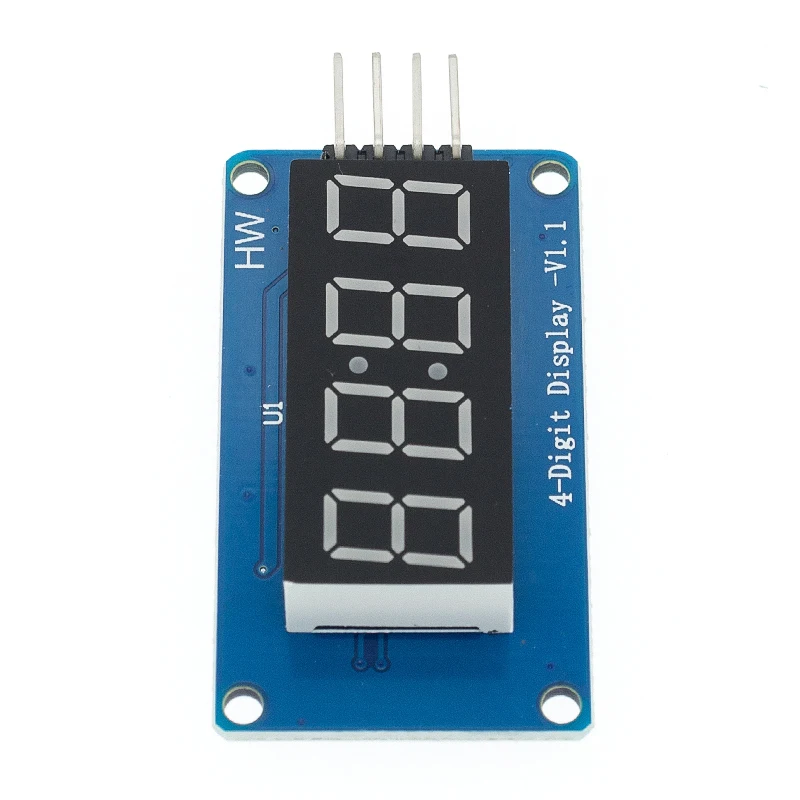

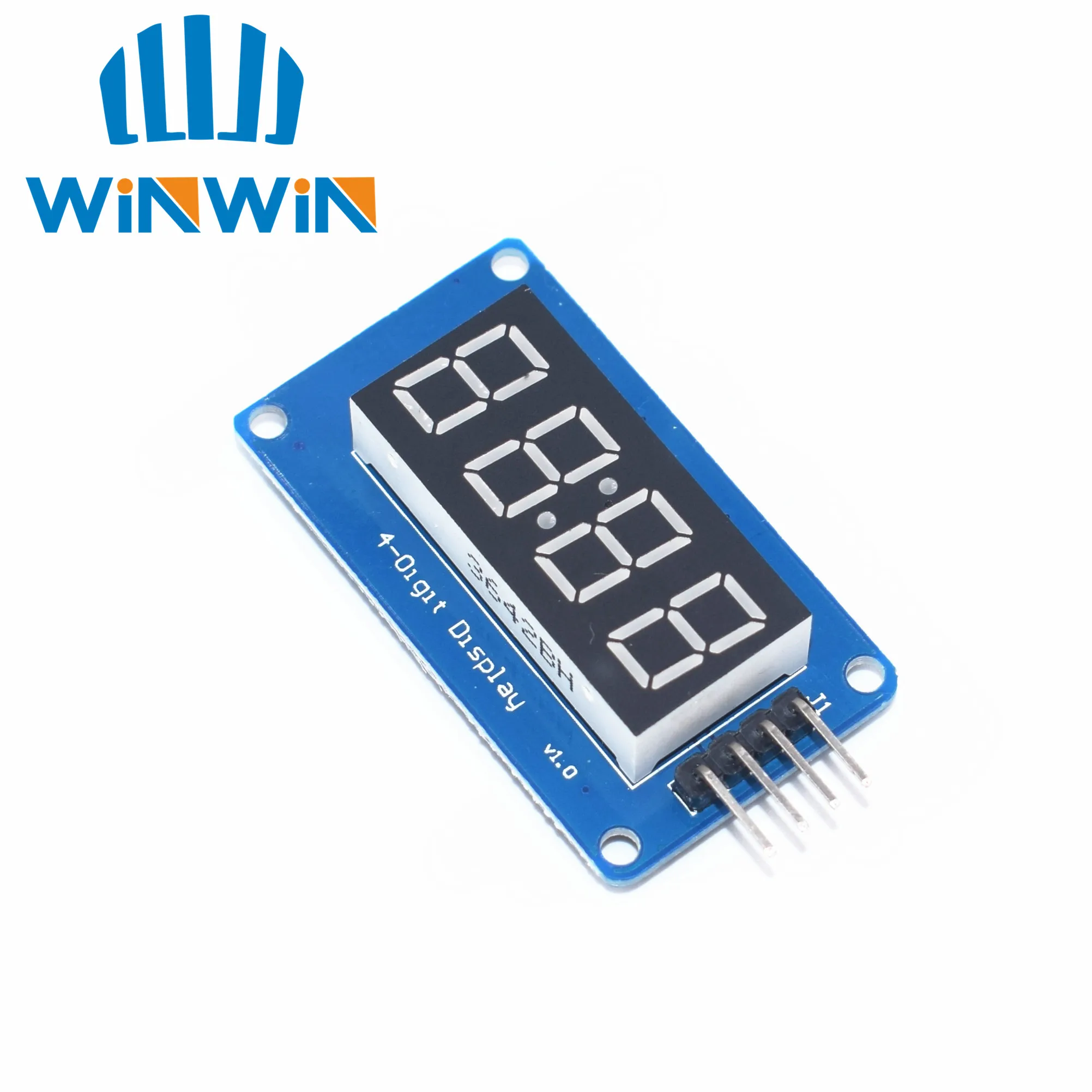

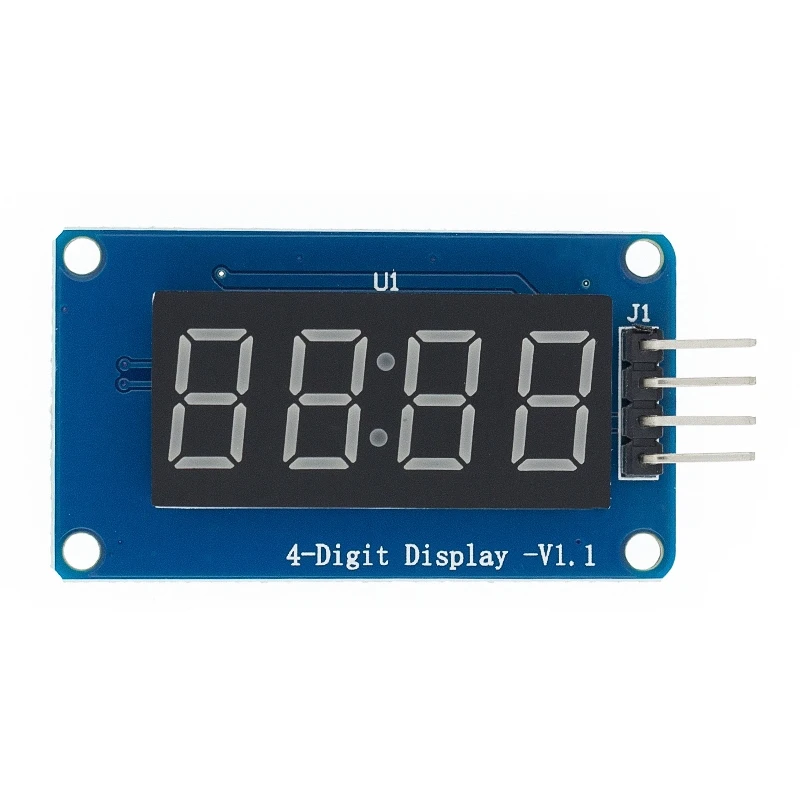

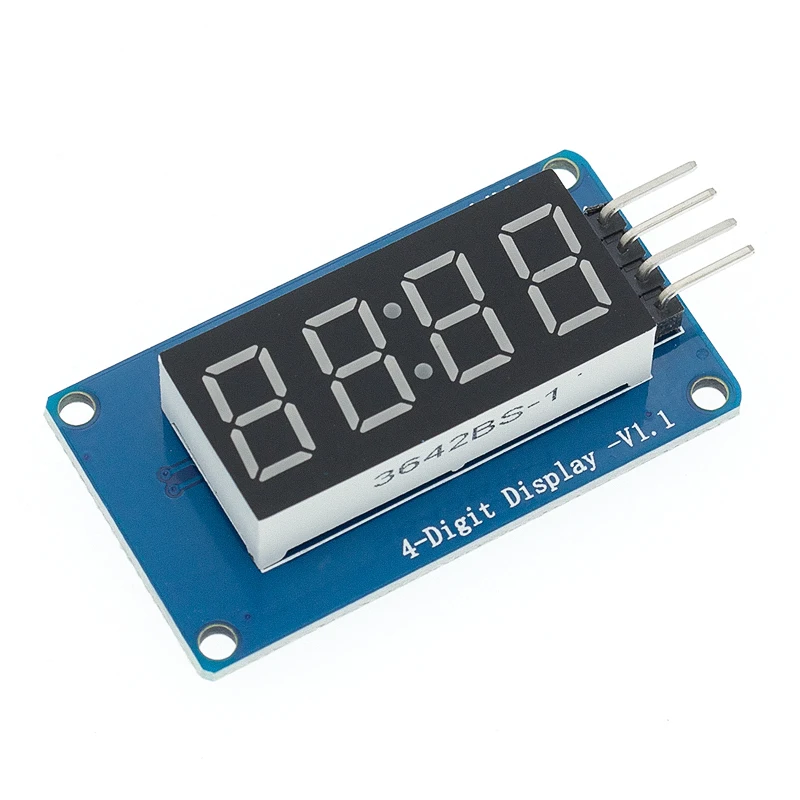

Модуль представляет собой 12-контактный дисплей с 4-точечной общей цифровой трубкой (0,36 дюйма) с часовой точкой. Чип драйвера TM1637. Для управления 4-битной 8-сегментной цифровой трубкой MCU требуется всего 2 сигнальных линии.

Функции модуля следующие:

Устройство отображения-4-значная красная цифровая трубка yang

8-уровневая Регулируемая цифровая трубка в градациях серого

Уровень интерфейса управления может быть 5 В или 3,3 В

4 M2 позиционирование винтов отверстий для легкой установки

Проект

Минимальное значение

Типичное значение

Максимум

Блок

Напряжение

3,3

5

5,5

VDC

Ток (@ 5В)

-

30

80

Ма

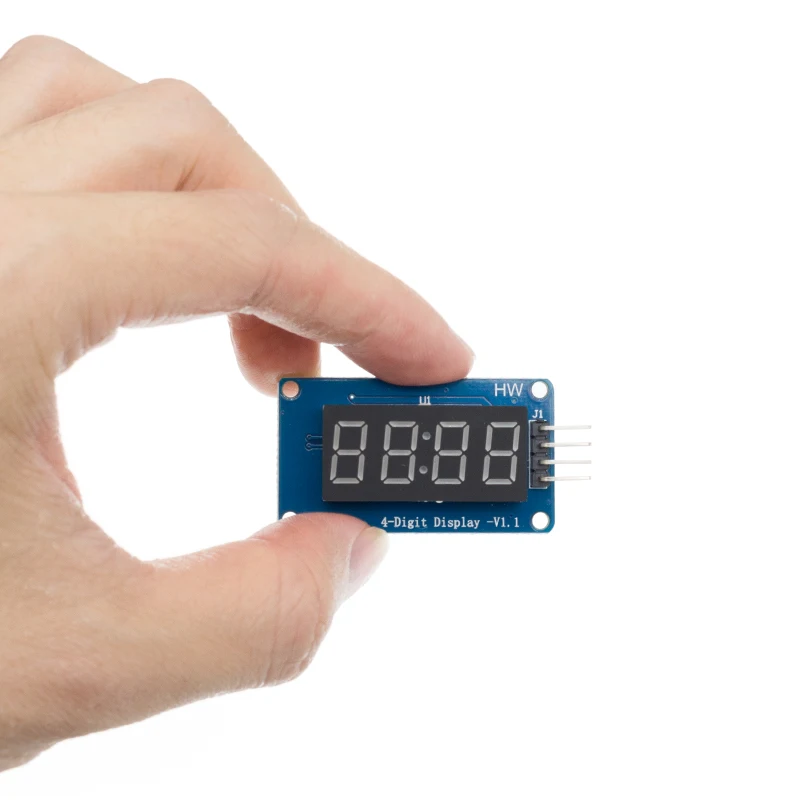

Размеры

42x24x12

Мм

Вес

8

G

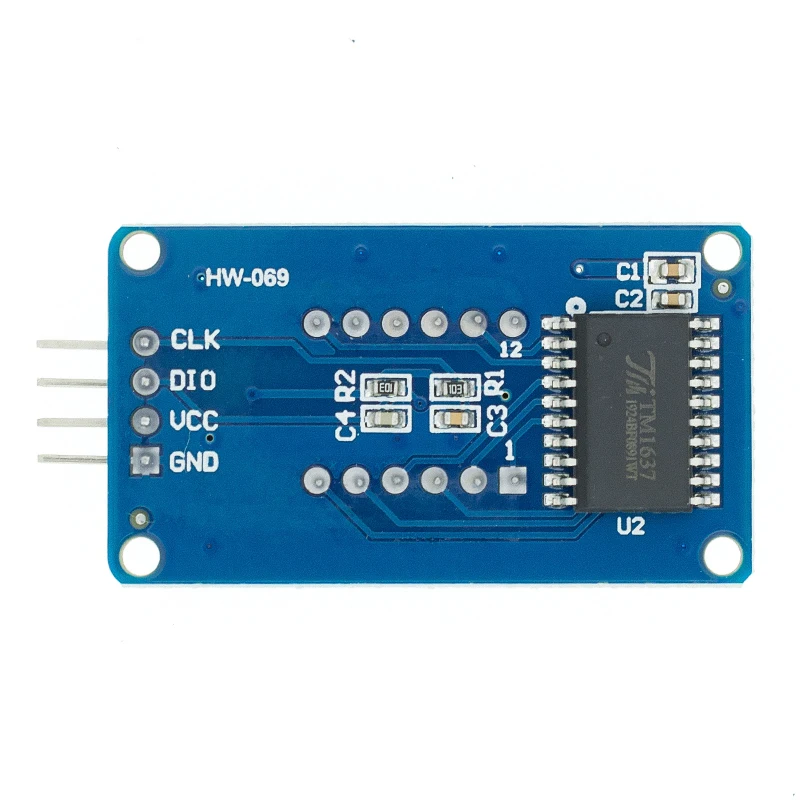

Интерфейс управленияВсего 4 контакта (GND, VCC, DIO, CLK), GND заземлен, VCC-это источник питания, DIO-входной и выходной контакт данных, CLK-контакт сигнала часов;

Цифровая трубка: 4-значный общий анод с 3,5-дюймовой цифровой трубкой с балльной точкой, выделенный красным;

Отверстие для позиционирования: 4 отверстия м2 позиционирование винтов, диаметр отверстия 2,2 мм, что упрощает установку и расположение модуля, а также реализует комбинацию модуля;

Обзор библиотечных процедур:

1. Отображение часов: Используйте таймер 1 микроконтроллера на материнской плате и позволяйте отображать 4-значный дисплей.

2. Поток цифр: 0 ~ 9, A, b, C, d, E, F и другие 16 символов поток справа налево.

3. Секундомер: Используйте таймер 1 микроконтроллера на материнской плате и используйте кнопку для реализации функции секундомера.

Экспериментное оборудование:

Материнская плата, совместимая с Ard uino Cat duino (не знакома с оборудованием с открытым исходным кодом, можно понимать как макетную плату микроконтроллера Atmega328P) и кабель mini USB;

1 4-значный модуль цифрового дисплея трубки;

4 штекера-гнездо DuPont для подключения интерфейса управления модуля и макетной платы Cat duino;

Экспериментальная процедура:

1. Используйте 4 штекера-гнезда DuPont lines4-значный модуль цифрового дисплеяПодключен к Cat duino, как показано в следующей таблице и рисунке

Кот Дуино

Кабель

4-значный модуль цифрового дисплея

GND

Черная линия

GND

5В

Красная линия

VCC

D2

Желтая линия

Дио

D3

Белая линия

CLK

2. Подключите Catduino с помощью mini USB. Если вы впервые используете материнскую плату, ее Последовательный драйвер USB-USB может найти драйверы USB от драйверов в каталоге Ard uino IDE.

3. Повторно Откройте программу Ard uino IDE и нажмите кнопку «открыть» на панели инструментов, чтобы открыть программу цифрового потока.

Выберите последовательный порт, имя платы, нажмите кнопку записи, вы можете сжечь. Эта процедура может заставить 16 символов от 0 до 9, A, b, C, d, E, F и т. д. поток справа налево.

Функция регулировки серой шкалы цифровой трубки-это функция set() в классе TM1637, а Входной параметр составляет 0 ~ 7. Чем больше количество, тем выше яркость.
