Четыре-канальная оптопара изоляции доска Напряжение преобразователь изолированные модуль ПЛК уровня сигнала доска Силовые транзисторы NPN Выход 1,8 V 3,3 V 5V 12 В24 в пост

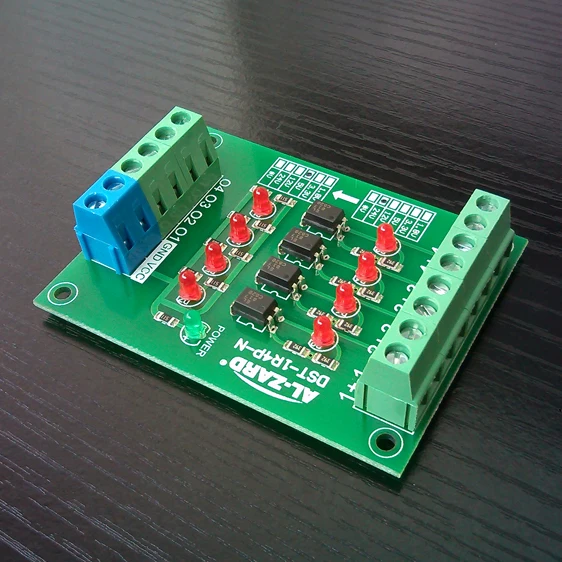

Данная модель DST-1R4P-N (не включая c креплением на рейке рамки).

Анализ моделей: DST (цифровой преобразователь сигнала) -1R (односторонняя передача) 4P (4 канала)-N (Выход NPN).

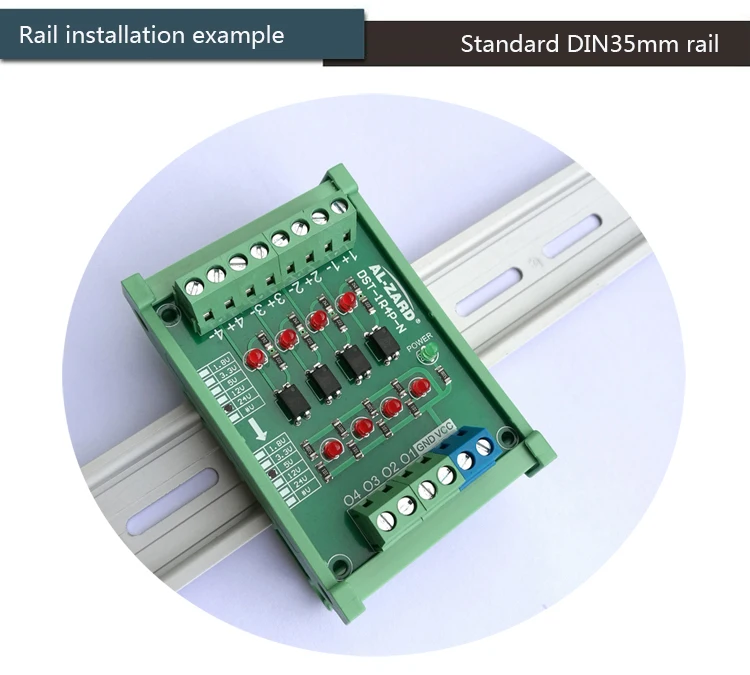

Если вам нужно установить базу, выберите следующее:

Https://www.aliexpress.com/item/1005001649515404.html

Если вам нужен выход PNP, выберите здесь:

Https://www.aliexpress.com/item/1005001667538003.html

============================================

Обзор модуля:

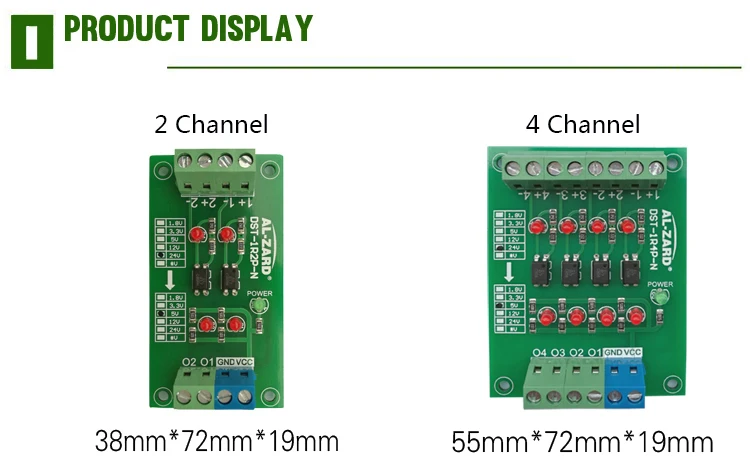

1. Используйте совершенно новый оригинальный тайваньский оптрон. 2. Предельная частота переключения составляет 20 кГц. 3. Он имеет широкий спектр применения. Это используется для изоляция сигнала, преобразование уровня между одним чипом, PLC и другими сигналами, сигналом PNP, NPN сигналом в NPN, преобразованием напряжения уровня сигнала и другими целями. 4. Размеры 4-канального модуля: 72*55*19 мм (длина * ширина * высота), Размер монтажного отверстия: 64*47 мм, апертура 3 мм.

============================================

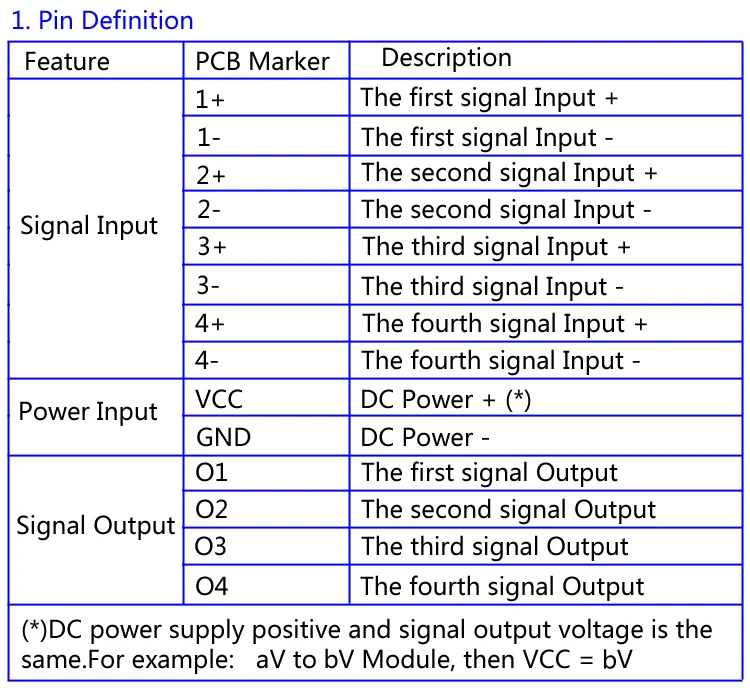

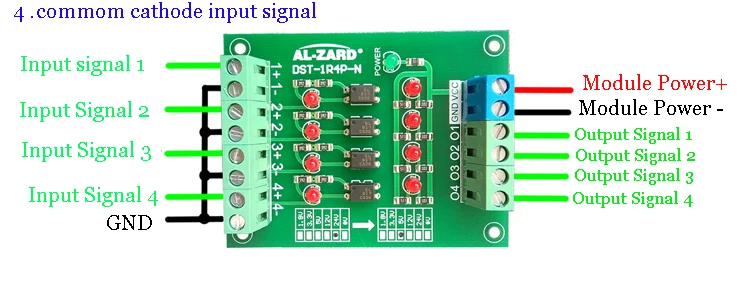

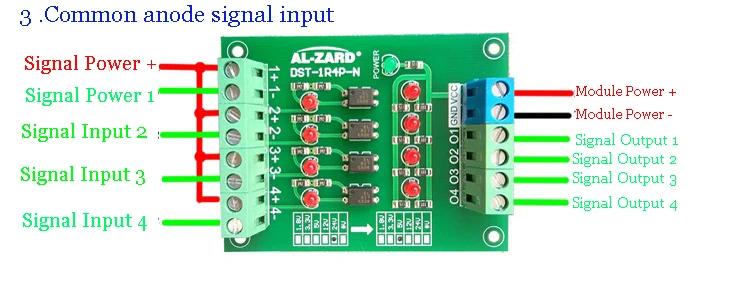

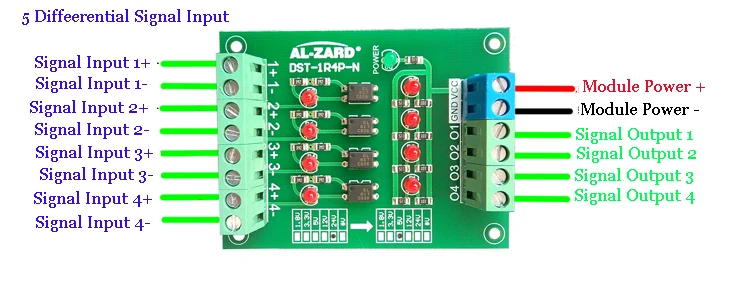

Клемма и определение модуля подключения:

Входной сигнал 1 +: первый сигнал входит в положительный полюс 1-: первый сигнал входит в отрицательный полюс. 2 +: второй сигнал входит в положительный полюс 2-: второй сигнал входит в отрицательный полюс. 3 +: положительный вход третьего сигнала 3-: третий сигнал вводится в отрицательный полюс. 4 +: положительный вход четвертого сигнала 4-: четвертый сигнал входит в отрицательный полюс. Входная мощность VCC: источник питания постоянного тока положительный (*) GND: отрицательный источник питания постоянного тока Выход сигнала: O1: первый выход сигнала (выход) O2: выход второго сигнала (выход) O3: Выход третьего сигнала (выход) O4: четвертый выход сигнала (выход) (*): Источник питания постоянного тока такой же, как и выходное напряжение сигнала. Например, если сигнал от 24 В до 5 В, то VCC = вход 5 В.
