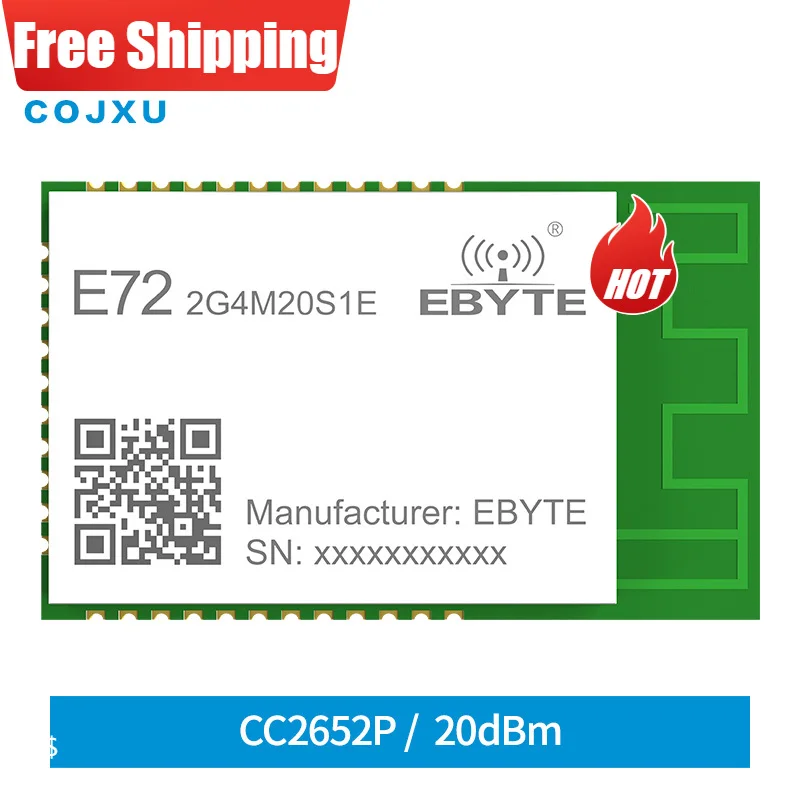

CC2652P Zigbee 3,0 2,4 ГГц беспроводной модуль 20 дБм длинный радиус действия 700 м ARM MCU SMD BLE 5,0 SOC передатчик ресивер

Предельные параметры

Основные параметры

Значение

Примечания

Мин.

Макс.

Источник питания (В)

0

3,8

Напряжение более 3,8 V приведет к необратимому повреждению модуль

Блокирующая мощность (дБм)

-

10

Вероятность ожога тонкая, когда модули используются на коротком расстоянии

Рабочая температура (℃)

-40

+ 85

Промышленный Класс

Операционный параметр

Основные параметры

Значение

Примечания

Мин.

Типичный

Макс.

Рабочее напряжение (В)

1,9

3,3

3,8

≥ 3,3 V обеспечивает выходная мощность

Уровень связи (V)

-

3,3

-

Для TTL 5 В может быть риск горения

Рабочая температура (℃)

-40

-

85

Промышленный дизайн

Рабочая частота (МГц)

2400

-

2480

-

Ток TX (мА)

-

106

-

Мгновенное энергопотребление @ 20dBm

Ток RX (мА)

-

7,3

-

-

Максимальная мощность Tx (дБм)

19

19,5

20

-

Чувствительность приема (дБм)

-

-105

-

Bluetooth 125-кбит/с (LE Coded PHY)

Основной параметр

Описание

Примечания

Приблизительное расстояние

700 м

Состояние теста: прозрачная и Открытая область, усиление антенны: 5dBi, высота антенны: 2 м, скорость передачи данных о воздухе: 150 кбит/с

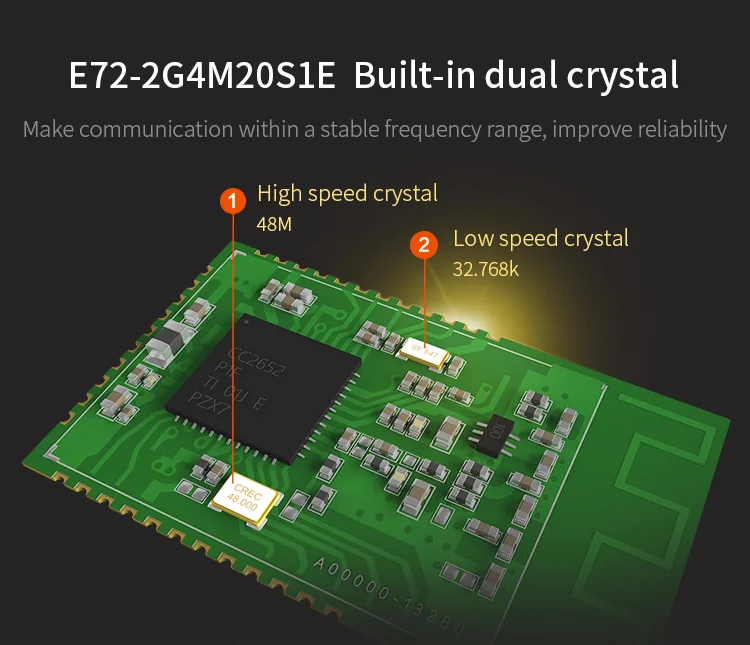

Кристальная частота

48 МГц/32,768 k

Высокая Скорость 48 МГц/низкая скорость 32,768 k

Протокол

Bluetooth 5 низкое энергопотреблениеZigbeeНить

-

Посылка

SMD

-

Интерфейс

1,27 мм

Отверстие для печати

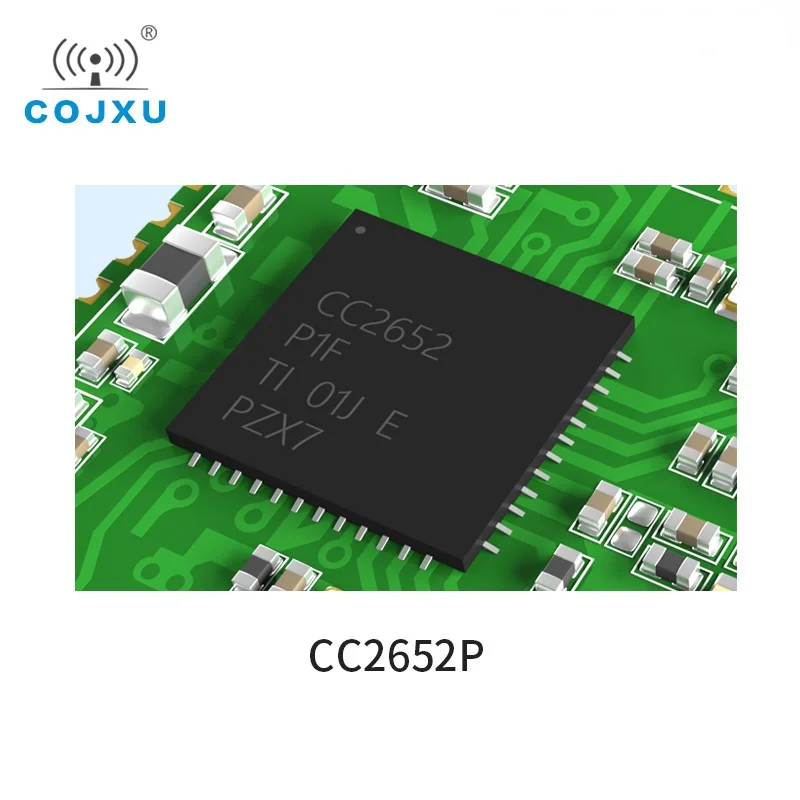

IC

CC2652P1FRGZ

-

Вспышка

352кб

-

Оперативная память

80 КБ

-

Сердечник

Рука®Кортекс®-M4F

-

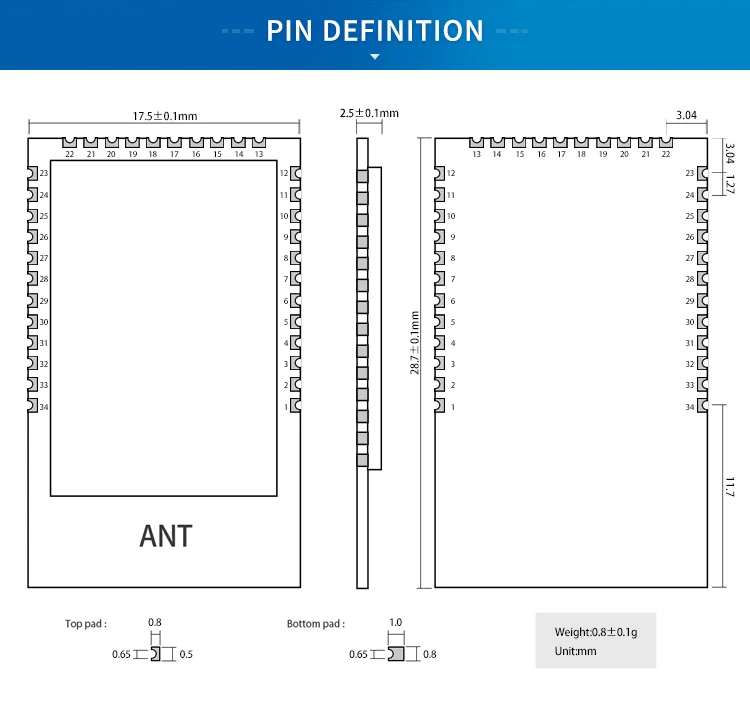

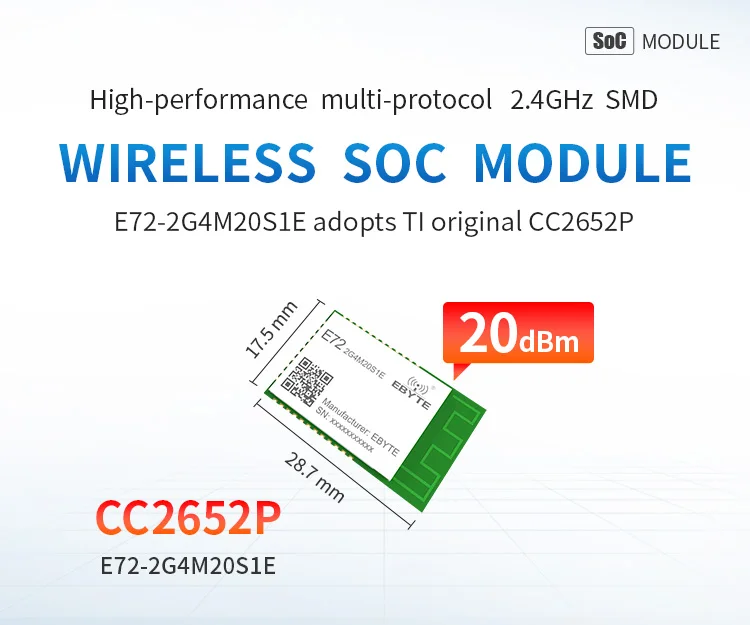

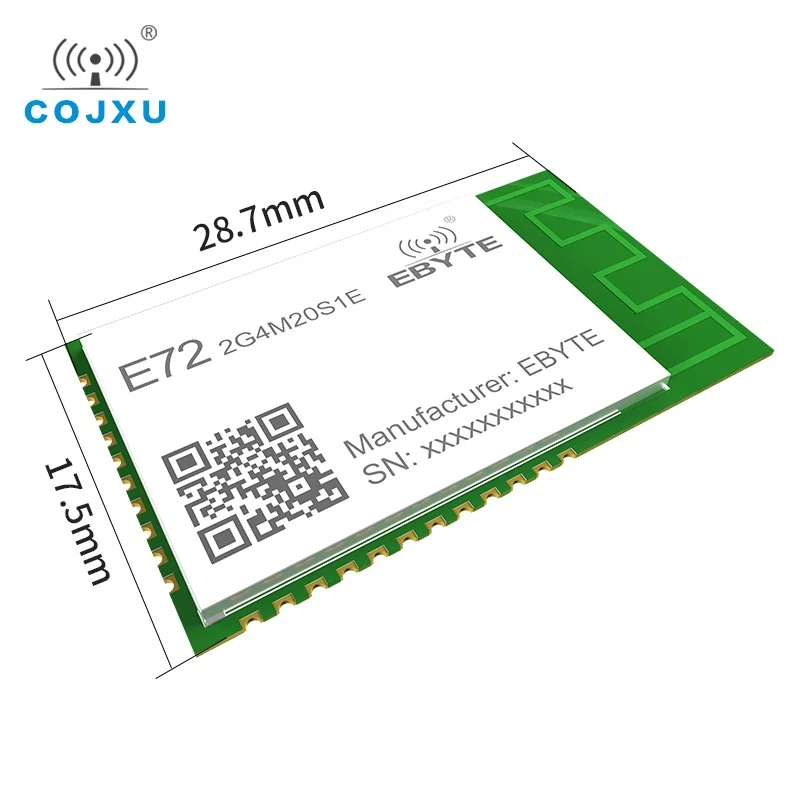

Размеры

28,7*17,5 мм

-

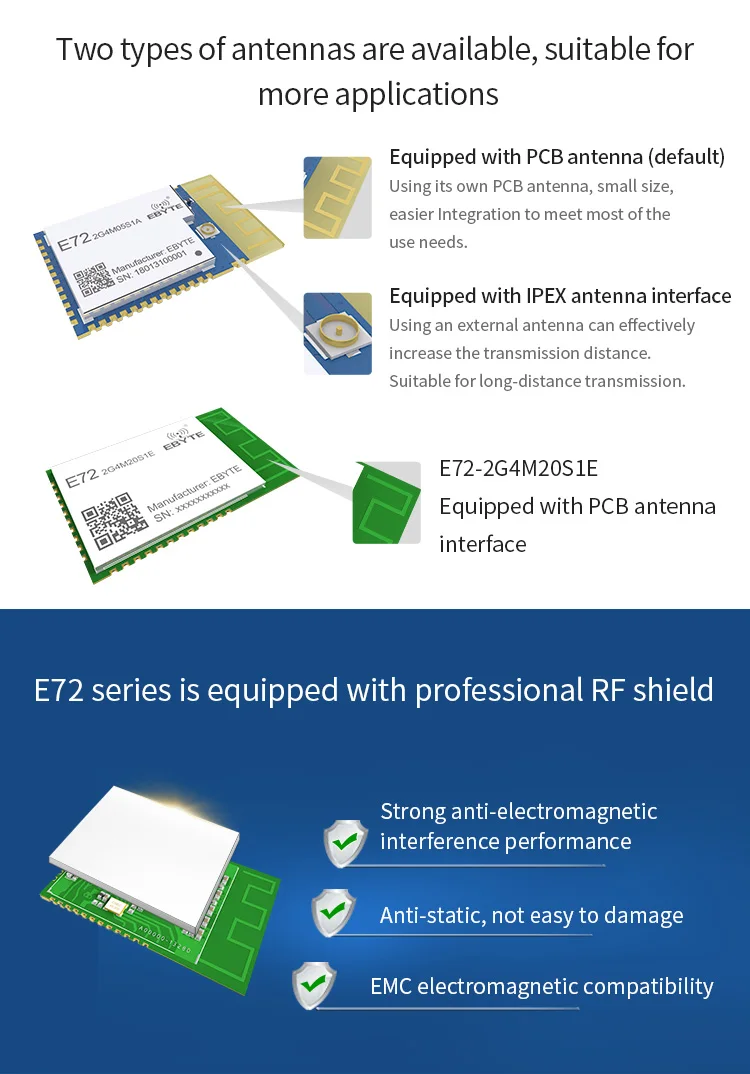

Антенна

Бортовая антенна PCB

Сопротивление 50 Ом

Вес

1,9 ± 0,1 г

-
