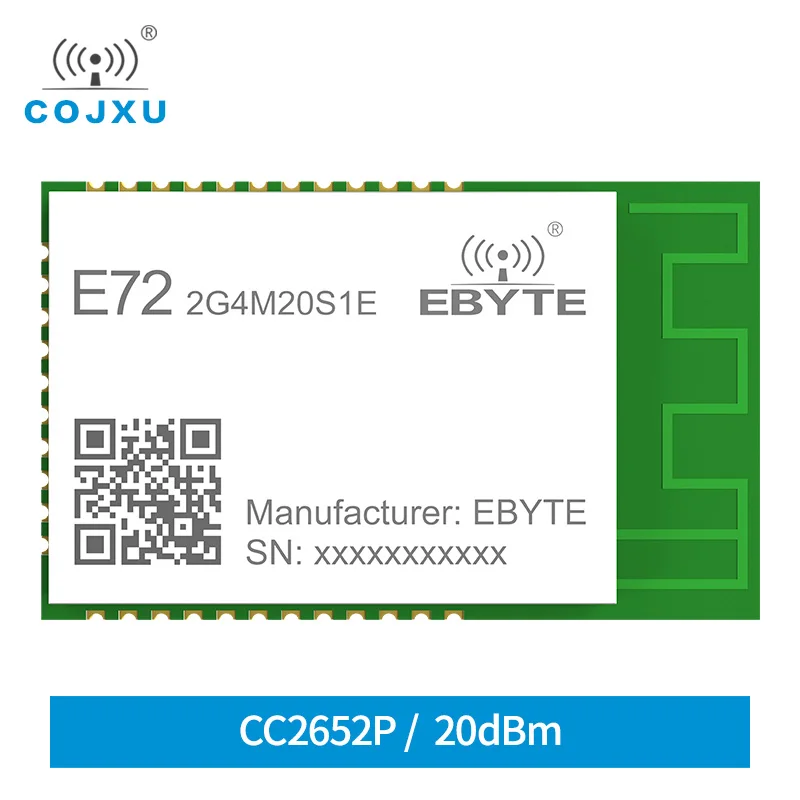

CC2652P беспроводной мультипротокол 2,4 ГГц модуль 100 мВт SMD ARM микроконтроллер передатчик приемник для умного дома E72-2G4M20S1E
[Введение]:E72-2G4M20S1E является одним из нескольких протоколов 2,4 ГГц SMD Беспроводная система-на-чип модуль независимо разработанным TI исходя из CC2652P произведенный TI. Мощность передачи составляет 20 дБм. Он интегрирует микроконтроллер ARM и высокопроизводительный беспроводной трансивер. Он использует высокоточную низкую температуру промышленного класса 48 МГц. Плавучий кристаллический осциллятор.
Основные параметры
Значение
Примечания
Мин.
Макс.
Источник питания (В)
0
3,8
Напряжение более 3,8 V приведет к необратимому повреждению модуль
Блокирующая мощность (дБм)
-
10
Вероятность ожога тонкая, когда модули используются на коротком расстоянии
Рабочая температура (℃)
-40
+ 85
Промышленный Класс
Основные параметры
Значение
Примечания
Мин.
Типичный
Макс.
Рабочее напряжение (В)
1,9
3,3
3,8
≥ 3,3 V обеспечивает выходная мощность
Уровень связи (V)
-
3,3
-
Для TTL 5 В может быть риск горения
Рабочая температура (℃)
-40
-
85
Промышленный дизайн
Рабочая частота (МГц)
2400
-
2480
-
Ток TX (мА)
-
106
-
Мгновенное энергопотребление @ 20dBm
Ток RX (мА)
-
7,3
-
-
Максимальная мощность Tx (дБм)
19
19,5
20
-
Чувствительность приема (дБм)
-
-105
-
Bluetooth 125-кбит/с (LE Coded PHY)
Основной параметр
Описание
Примечания
Приблизительное расстояние
700 м
Состояние теста: прозрачная и Открытая область, усиление антенны: 5dBi, высота антенны: 2 м, скорость передачи данных о воздухе: 150 кбит/с

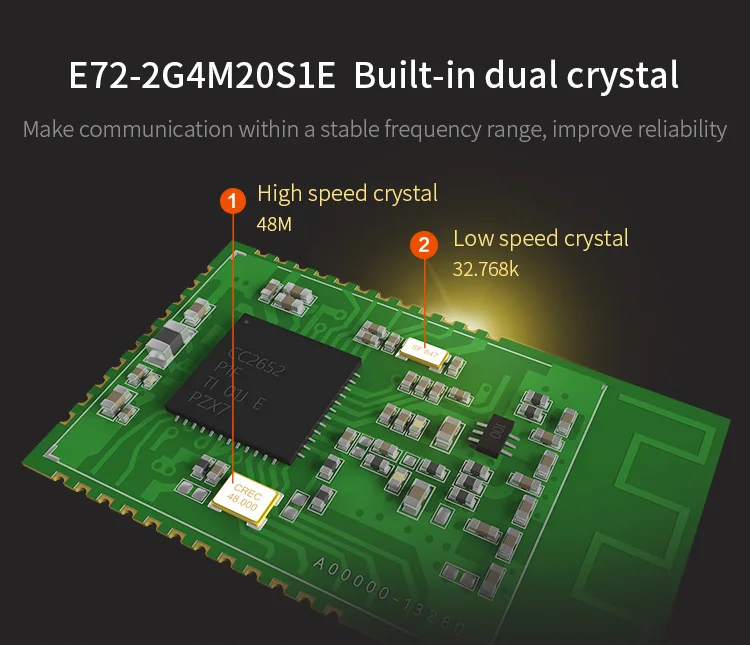

Кристальная частота
48 МГц/32,768 k
Высокая Скорость 48 МГц/низкая скорость 32,768 k
Протокол
Bluetooth 5 низкое энергопотреблениеZigbeeНить
-
Посылка
SMD
-

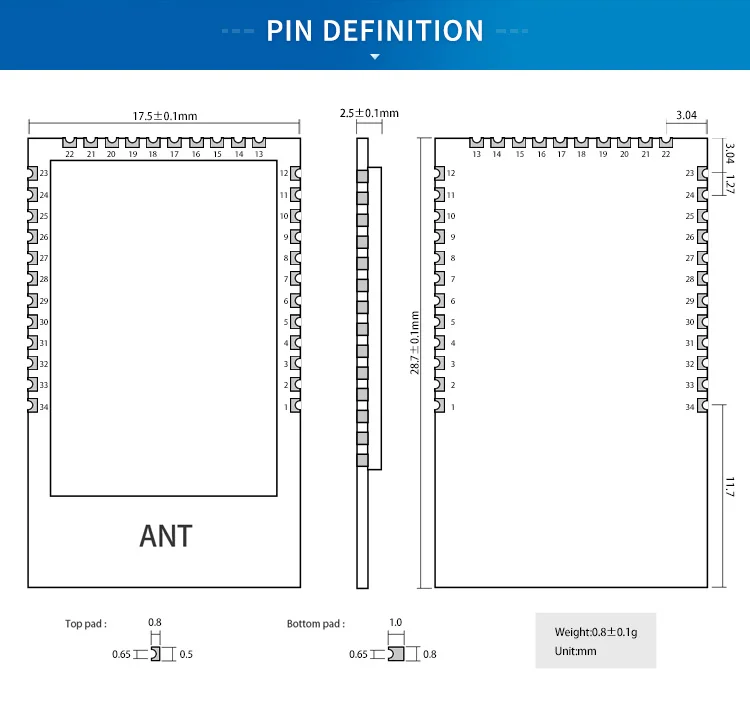

Интерфейс
1,27 мм
Отверстие для печати

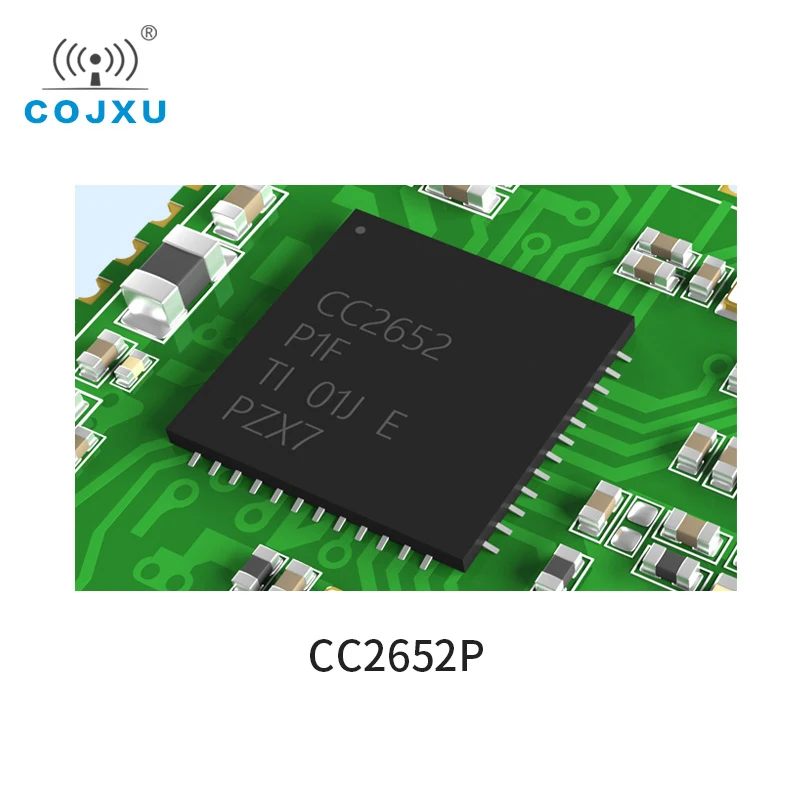

IC
CC2652P1FRGZ
-
Вспышка
352кб
-
Оперативная память
80 КБ
-
Сердечник
Рука®Кортекс®-M4F
-

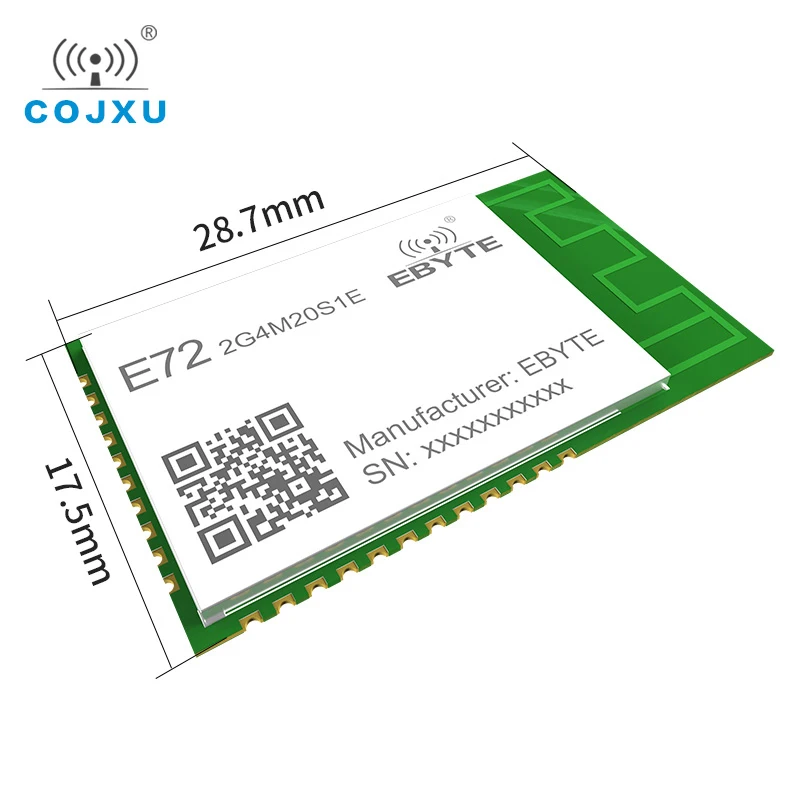

Размеры
28,7*17,5 мм
-

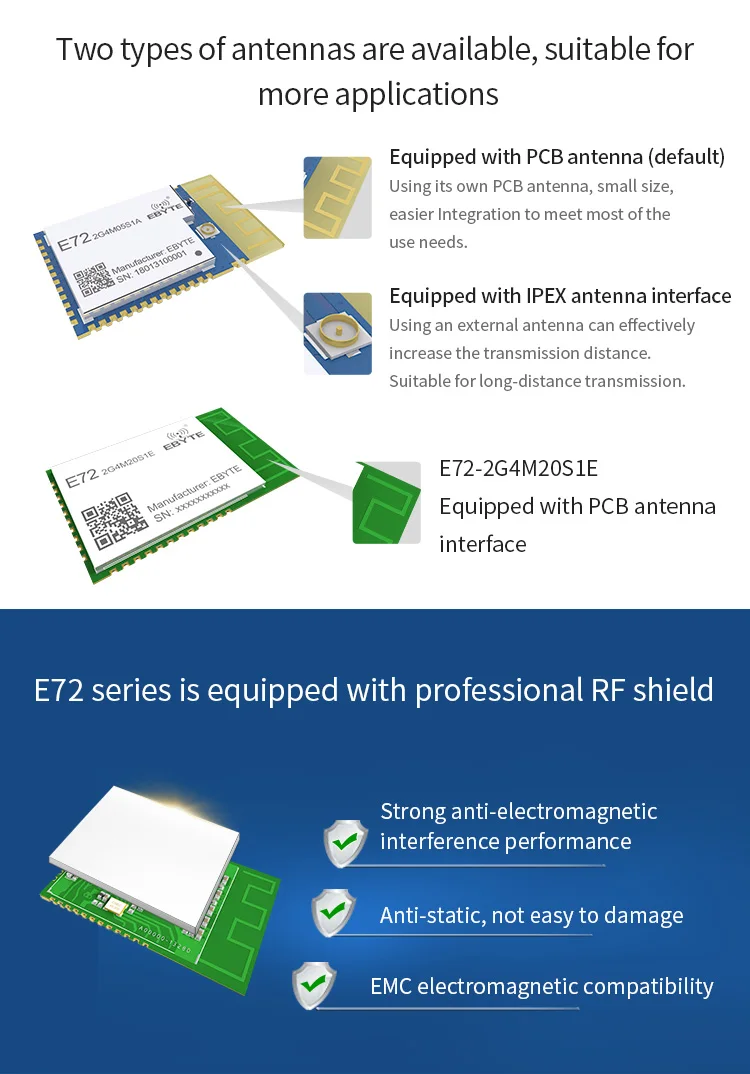

Антенна
Бортовая антенна PCB
Сопротивление 50 Ом
Вес
1,9 ± 0,1 г
-
