Модуль привода Nvarcher SAA7030 с поддержкой I2S 256fs 384fs вход д...
2 Отзывов
1 Заказов
1 834,45₽
Функции:
В последней версии используется посылка CS8412CS-SOP. Функция такая же, как и в старой версии.
Страница информации:
Http://www.cdream5.com/htm/1540_DR.htm

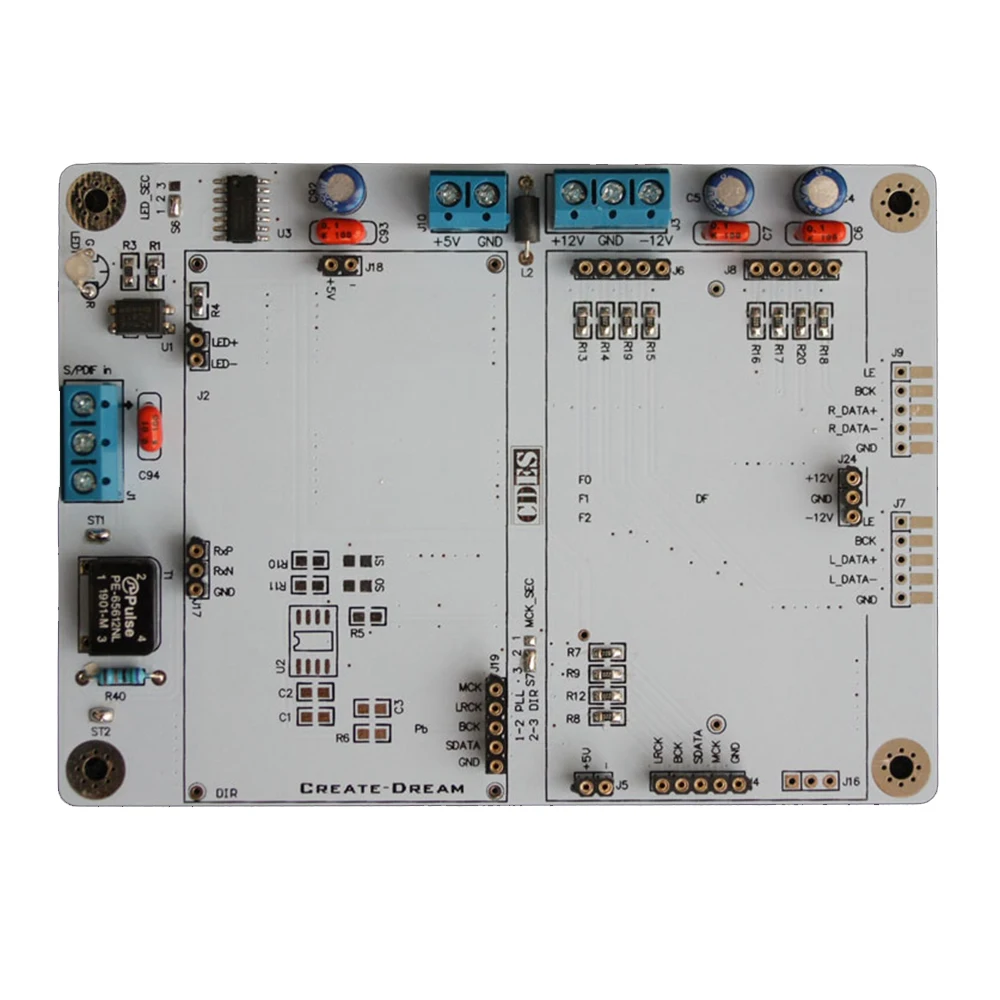

Эта плата отделена от 1541 1540DAC. Плата может быть использована для прямого привода TDA1540DAC. Эта плата может быть использована для модификации некоторых старых CD-плееров; Некоторые старые CD-проигрыватели, такие как CDM2 CDM4 и т. Д., лысая головка стареет, но внутренний DAC является нормальным, вы можете использовать эту плату для привода встроенного 1540, так что CD машина может воспроизводить остаточную температуру.

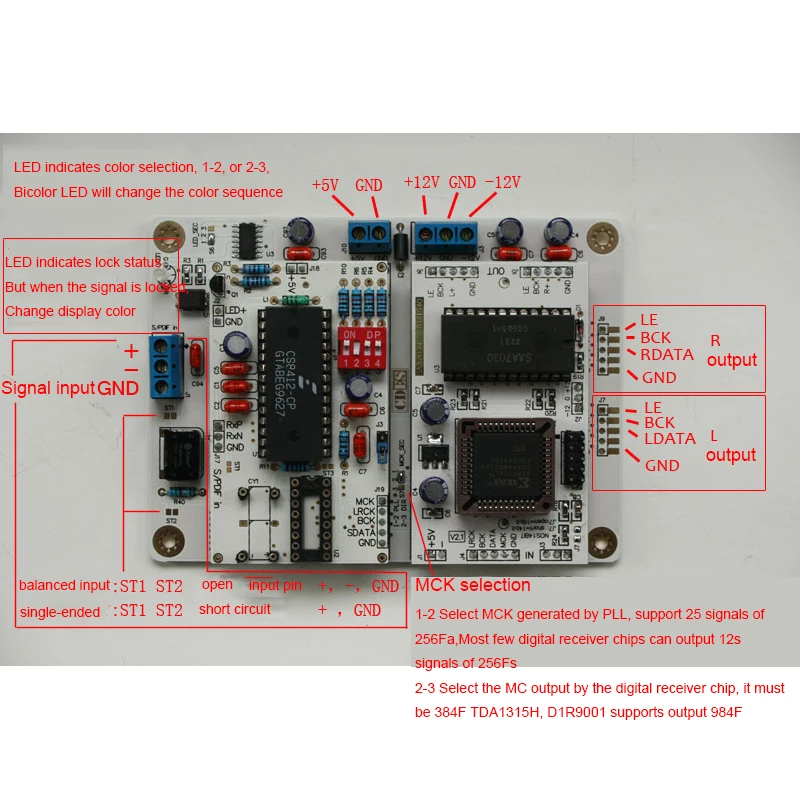

Плата имеет высокоточную схему PLL и поддерживает чип цифрового вывода с выходом 256fs. Большинство чипов цифрового приемника и сигналов I2S могут быть поддержаны.

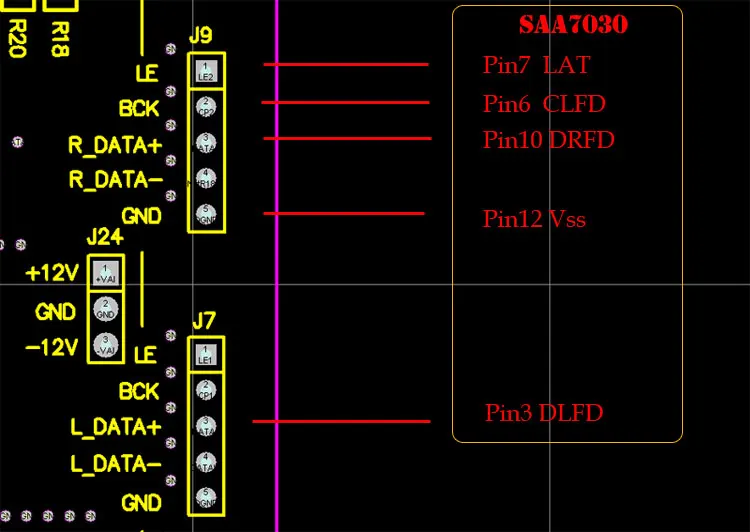

Метод 1. Подключите два комплекта питания + 5 В, + 12 В GND -12 В, необходимые на этой плате, снимите чип SAA7030 на оригинальной плате, И Подключите выход цифрового сигнала непосредственно к соответствующим контактам SAA7030

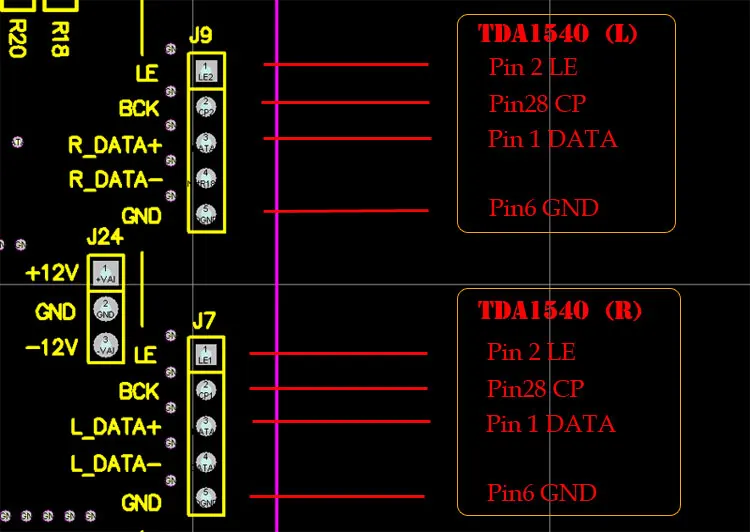

Метод 2. Подключите два комплекта питания + 5 В, + 12 В GND -12 В, необходимые на этой плате, снимите чип SAA7030 на оригинальной плате, И Подключите выход цифрового сигнала непосредственно к соответствующим контактам чипа 1540
Метод 1. Подключите два комплекта питания + 5 В, + 12 В GND -12 В, необходимые на этой плате, снимите чип SAA7030 на оригинальной плате, И Подключите выход цифрового сигнала непосредственно к соответствующим контактам SAA7030
Метод 2. Подключите два комплекта питания + 5 В, + 12 В GND -12 В, необходимые на этой плате, снимите чип SAA7030 на оригинальной плате, И Подключите выход цифрового сигнала непосредственно к соответствующим контактам чипа 1540

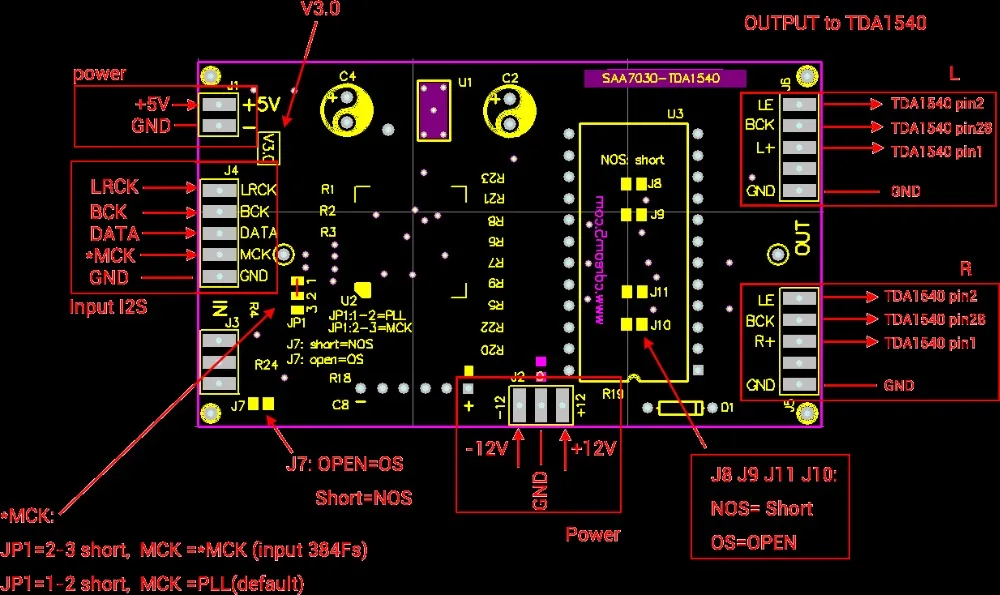

Метод 3: Удалите SAA7030 на этой плате, эта плата подключена только к источнику питания + 5 В, эта плата установлена в режим OS (16 бит) (J7, J8, J10, J11, j12 отключен), держите SAA7030 на оригинальной плате, отрежьте оригинальные входные сигнальные провода SAA7030 17, 18, 19, 20, 21 и другие провода подключения чипа, подключите 17, 18, 19, 20, 21 SAA7030 на модульной плате к 12, 17, 18 SAA7030 на модифицированной плате, 19,20,21; Эта модификация может поддерживать только до
