Метод 1.
Подключите два комплекта питания + 5 В, + 12 В GND -12 В, необходимые на этой плате, снимите чип SAA7030 на оригинальной плате, И Подключите выход цифрового сигнала непосредственно к соответствующим контактам SAA7030
Метод 2.
Подключите два комплекта питания + 5 В, + 12 В GND -12 В, необходимые на этой плате, снимите чип SAA7030 на оригинальной плате, И Подключите выход цифрового сигнала непосредственно к соответствующим контактам чипа 1540
Метод 3:

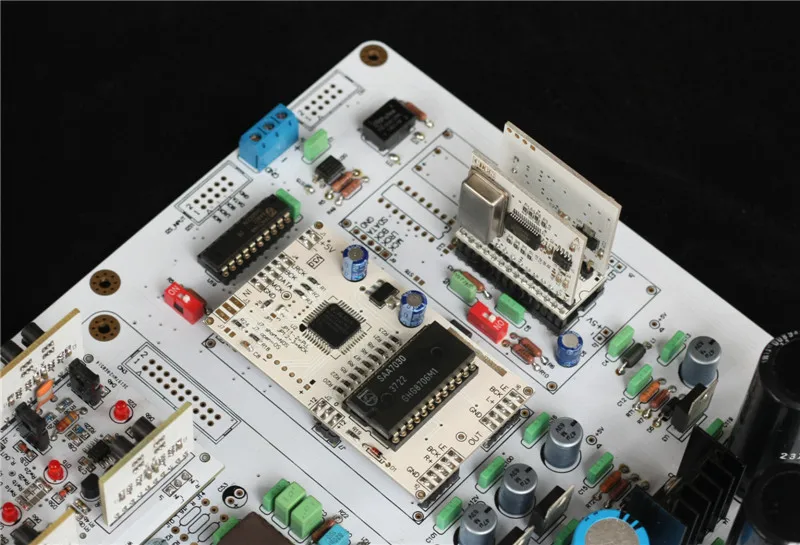

Удалите SAA7030 на этой плате, эта плата подключена только к источнику питания + 5 В, эта плата установлена в режим OS (16 бит) (J7, J8, J10, J11, J12 отключен), держите SAA7030 на оригинальной плате, отрежьте оригинальные входные сигнальные провода SAA7030 17, 18, 19, 20, 21 и другие соединительные провода чипа, подключите 17, 18, 19, 20, 21 SAA7030 на модульной плате к 12, 17, 18 SAA7030 на модифицированной плате, 19,20,21; Эта модификация может поддерживать только до 48K

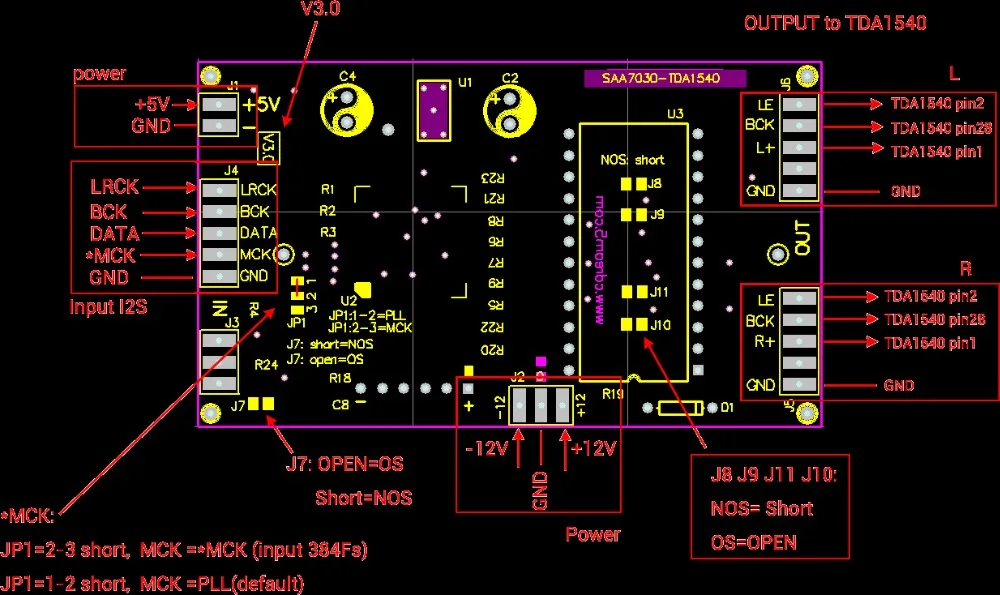

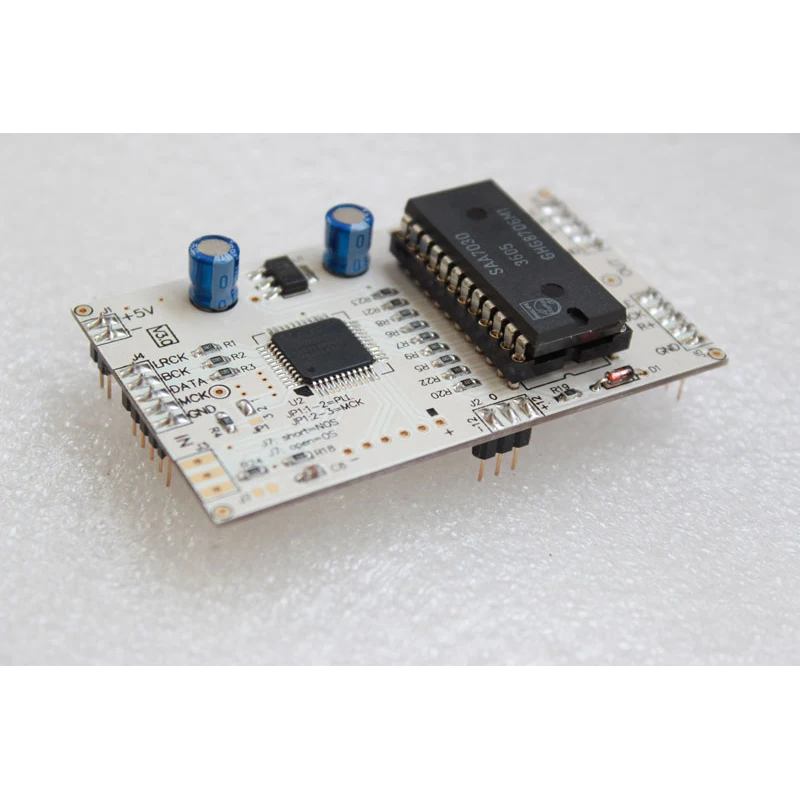

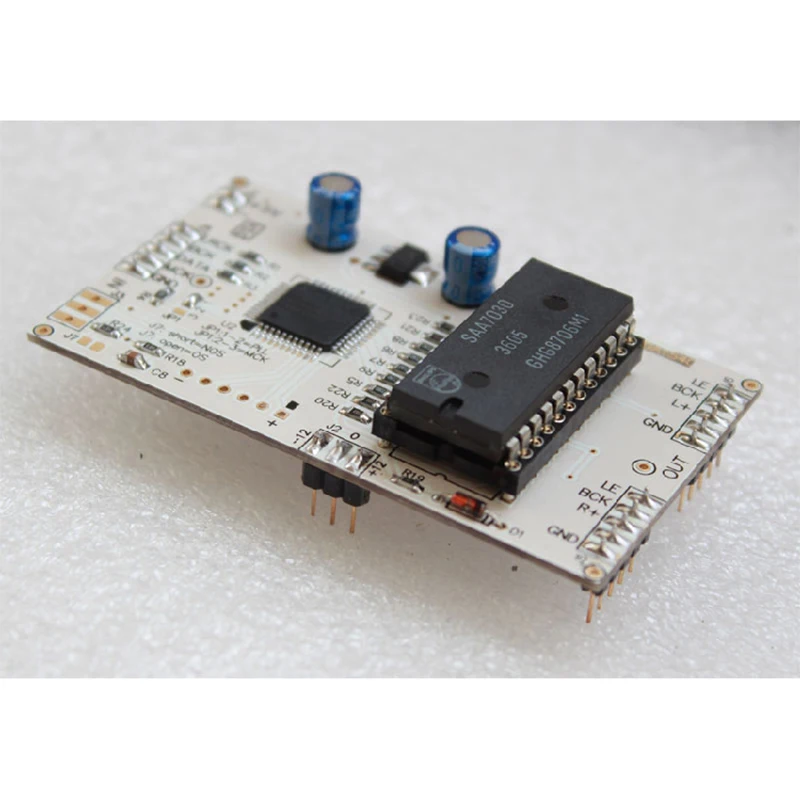

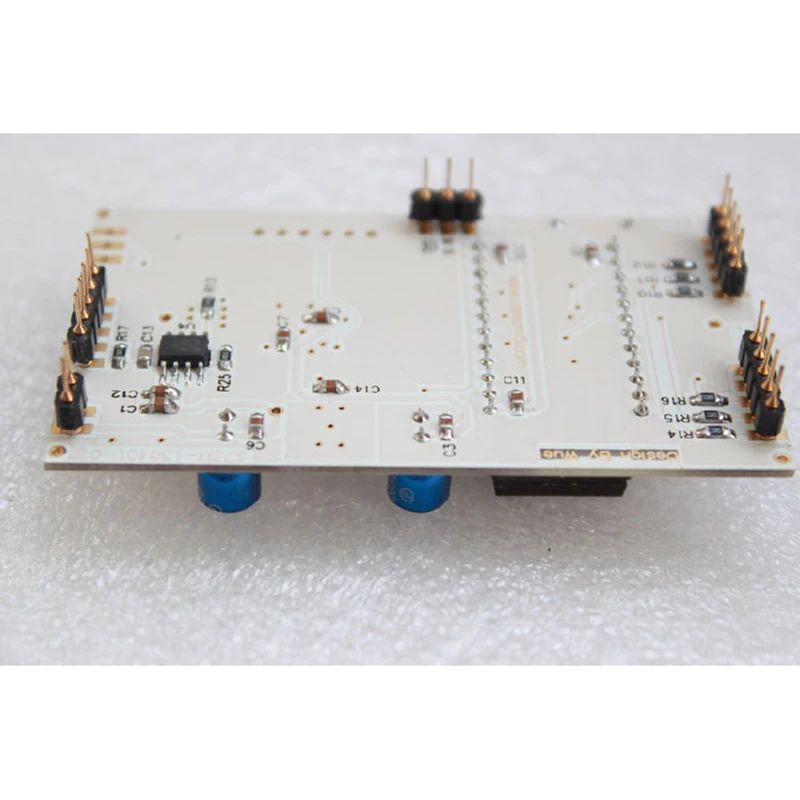

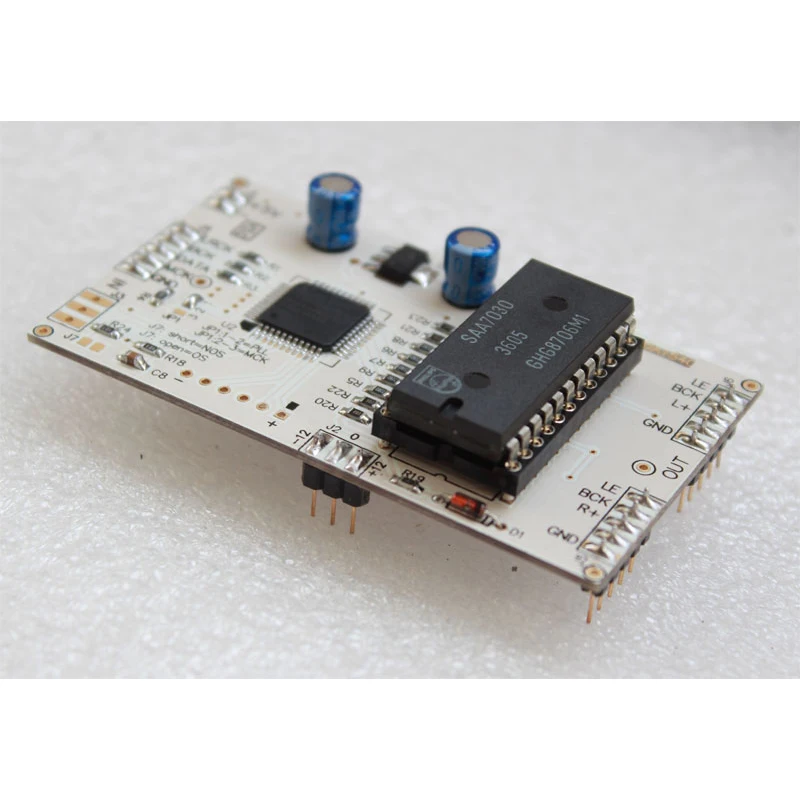

Плата поддерживает Вход I2S 256fs 384fs ..
Если ваша приемная плата поддерживает выход 384FS (например, TDA1315H, dir9001), короткого замыкания JP1 2-3
Если ваша приемная плата не поддерживает выход 384FS, например CS8412 и т. д., вы можете сократить JP 2-3
