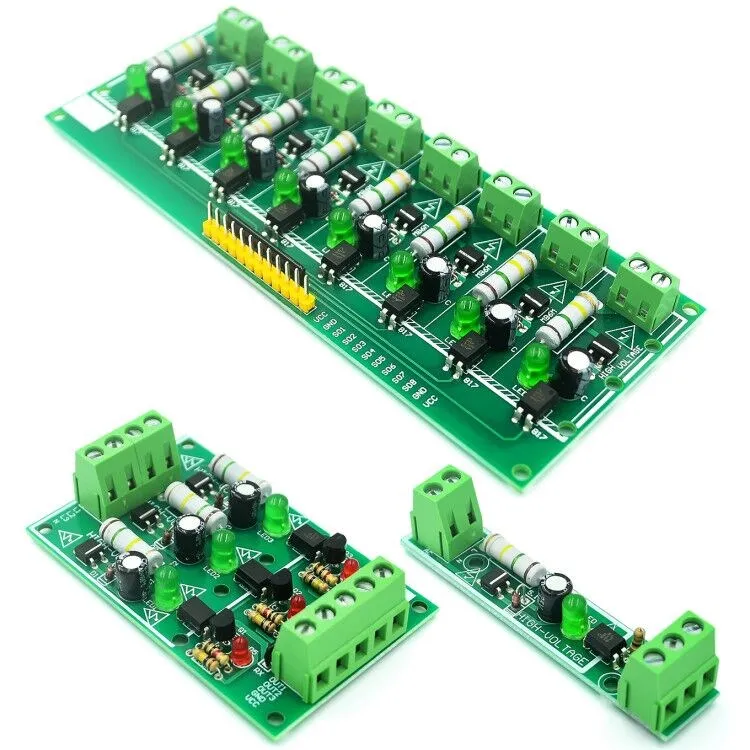

Модуль изоляции оптопары, 1, 3, 8 бит, 220 В переменного тока, плата определения напряжения, Адаптивная плата 3-5 в для модуля изоляции ПЛК

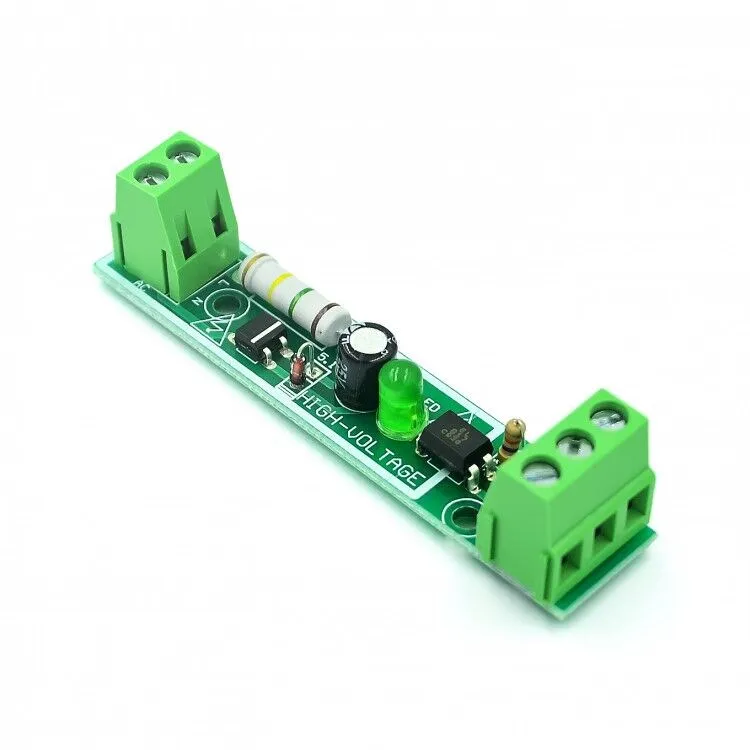

1 способ 220 В переменного тока электро-оптический модуль обнаружения муфты

Функция: может использоваться для обнаружения наличия 220 В переменного тока

Выходной уровень TTL может быть обнаружен SCM. Может быть 3-5 В

Уровень PLC24V также может быть подключен

При подключении к входу ПЛК конец ПЛК COM подключается к источнику питания 24 в входной конец подключается к выходу сигнала из платы, И GND на оптопары платы подключен к отрицательному полюсу источника питания

Зеленый 2P 5,0 терминал подключен к напряжению 220 В

Терминал 3P подключен к входу SCM.

Размер платы 73 мм x15 мм

Предупреждение безопасности:

На практике любое устройство в белой оправе на пластине не должно быть тронуто после включения модуля. Потому что это Высокое напряжение. Обратите внимание на безопасность электричества.

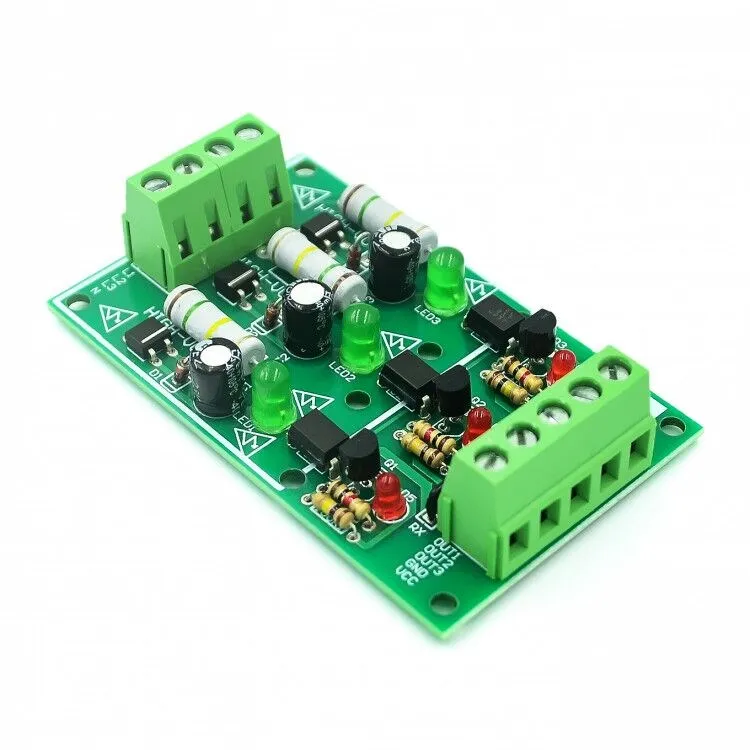

3-сторонний выход Описание:

1. Функция: проверьте наличие переменного тока 220 В; Когда есть 220 В, оптопара может быть заземлена; В противном случае, он не работает2. Высокий/низкий уровень выхода: интерфейс SCM IO может быть напрямую подключен для тестирования с напряжением 3-5 В3. Адаптируется к подключению ПЛК, Совместим практически со всеми входами ПЛК

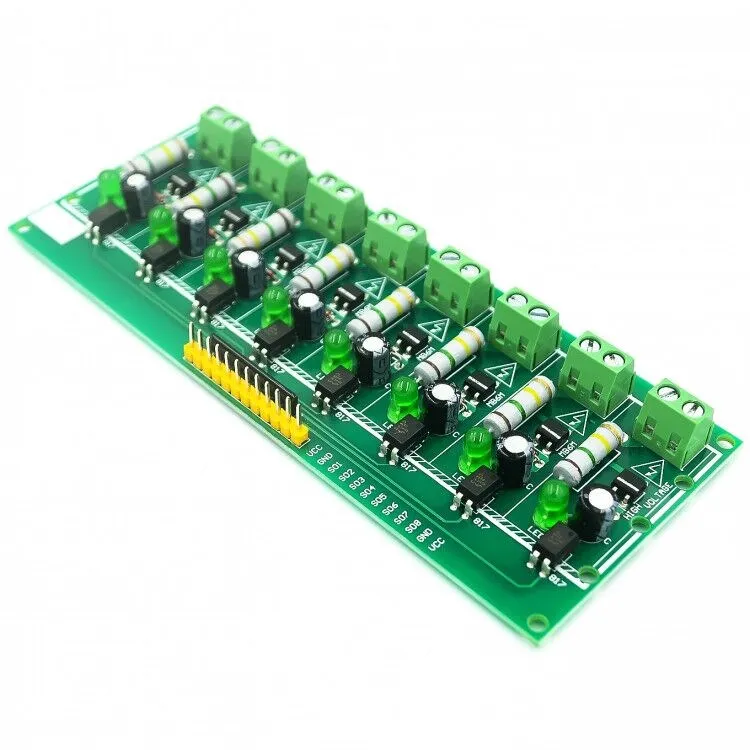

8-канальный видеорегистратор Описание:

Функция: Тесты наличие переменного тока 220VВыходной уровень TTL: может быть протестирован с помощью MCU, напряжение 3-5 ВВыход может быть подключен к PLC 24VПодключение:При подключении ввода ПЛК, COM терминал ПЛК подключен к источнику питания 24 В, входной терминал подключен к выходному сигналу S1-S8 платы, И оптопара GND подключается к отрицательному полюсу источника питания.Синий терминал 5,0 соединяет напряжение 220 В и желтый контактный сигнал на выходе.Когда напряжение 220 В является нормальным, выход низкого уровня; Когда 220 В выключено, выход высокого уровня.Примечание:После включения модуля не прикасайтесь к любой части белой линейной рамы на плате, потому что это высокое напряжение. Обратите внимание на электрическую безопасность.
