Изоляционная тестовая плата Optocoupler, переменный ток 220 В, 138 каналов, MCU TTL уровень 8 каналов, Изолированная тестовая плата обнаружения, модуль процессора er PLC
112,60₽
В наличии!
Последнее обновление: 10.04.2022
Модуль изоляции оптопары, 1, 3, 8 бит, 220 В переменного тока, плат...
60 Отзывов
197 Заказов
119,35₽
AC 220 В 138 каналов MCU TTL уровень 8 Ch оптопара тестовая плата и...
65 Отзывов
183 Заказов
86,87₽
8-канальный модуль изоляции переменного тока 220 В, 3 в, 5 В, 8 шт.
1 Отзывов
3 Заказов
984,81₽
Параметры:

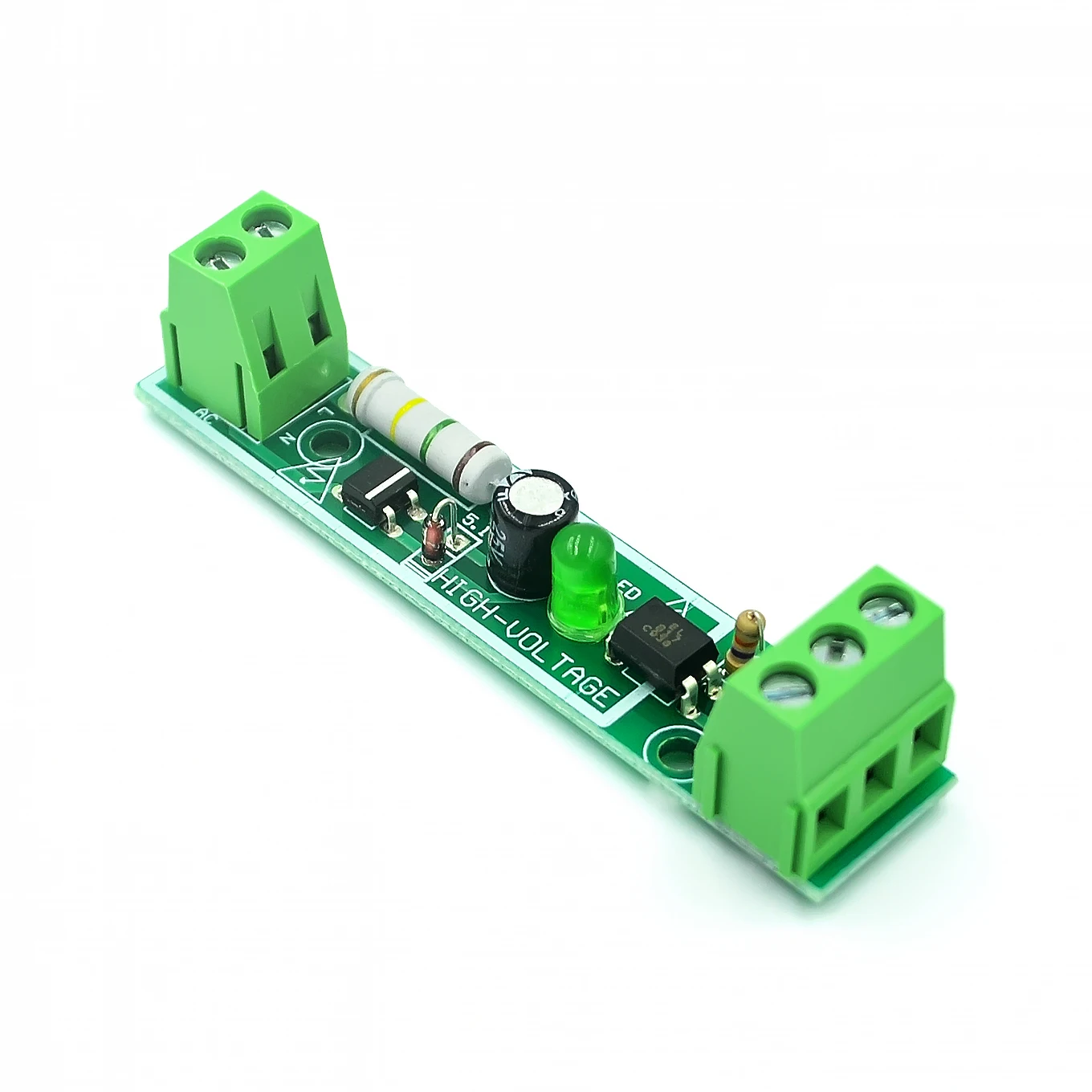

1. Размер платы: 73*15 мм
2. functuon: тестирования ли AC 220V быть неточности
3. Уровень выходного TTL: можно использовать SCM для тестирования, напряжение 3-5 В
4. Адаптивность к PLC 24V уровень
Информация о продукте:
Выходной уровень TTL может быть обнаружен с помощью микроконтроллера. Источник питания может быть 3-5 В
Также можно получить доступ к уровню PLC24V
Затем PLC входной терминал PLC COM источник питания 24V Входное завершение выхода сигнала платы, оптопара платы GND Отрицательная мощность
Синий 2P 5,0 терминал подключен к напряжению 220 В
3P терминал подключен к входу микроконтроллера.
Безопасность предупреждение:
Когда модуль питания в мощности платы после белой проволочной рамы не может прикоснуться к любому устройству .. Потому что это Высокое напряжение. Обратите внимание на безопасность электричества.
Особенности:
Functuon: Тесты ли AC 220V быть неточности
Уровень выходного TTL: можно использовать MCU для тестирования, напряжение 3-5 В
Выход может подключить PLC 24V
Проводка:
При подключении ввода PLC COM терминал PLC подключен к источнику питания 24 В, вход подключен к выходам сигнала S1-S8 платы, оптопара GND подключен к источнику питания отрицательным.
Синий 5,0 терминал подключен к напряжению 220 В, желтый контактный сигнал на выходе.
Когда напряжение 220 В является нормальным, он выводит низкий уровень; Когда 220 В выключен, он выводит высокий уровень.
Примечание:
Не прикасайтесь к любой части белой проволочной рамы на плате после включения модуля, потому что это высокое напряжение. Обратите внимание на безопасность электричества.
