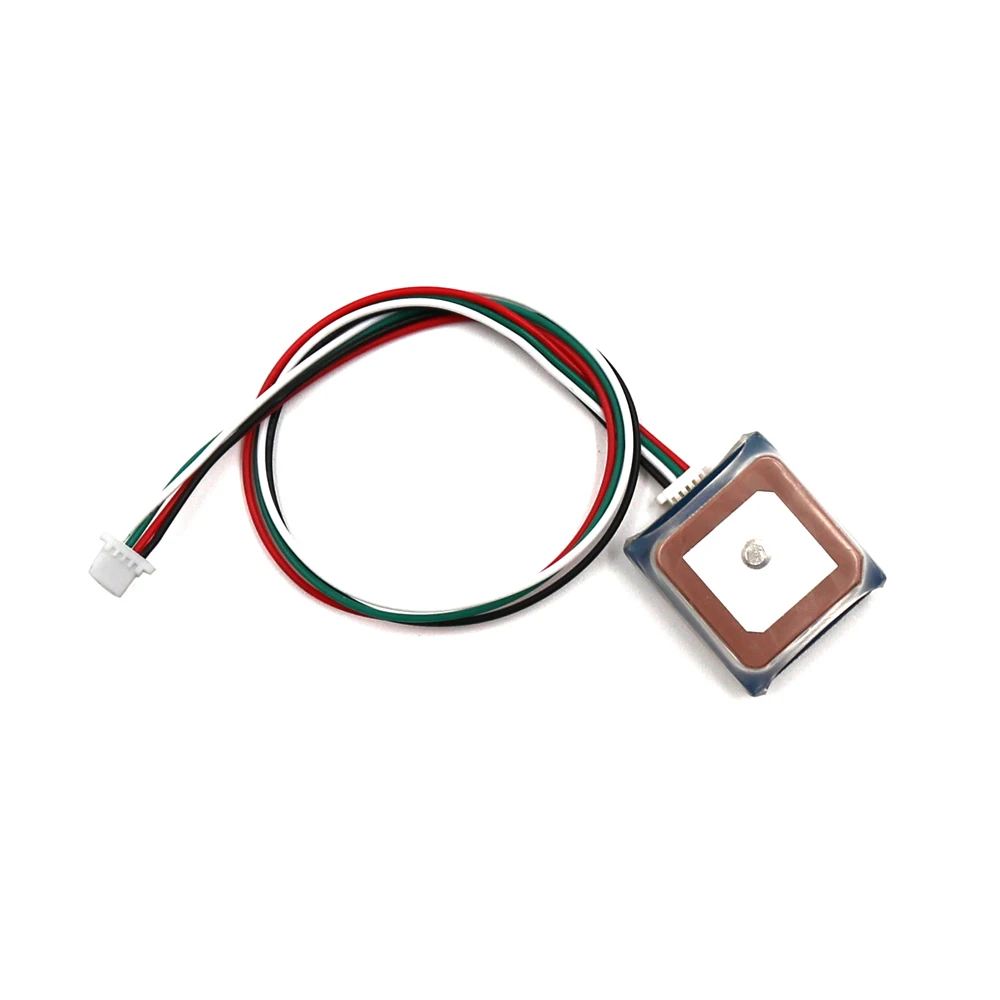

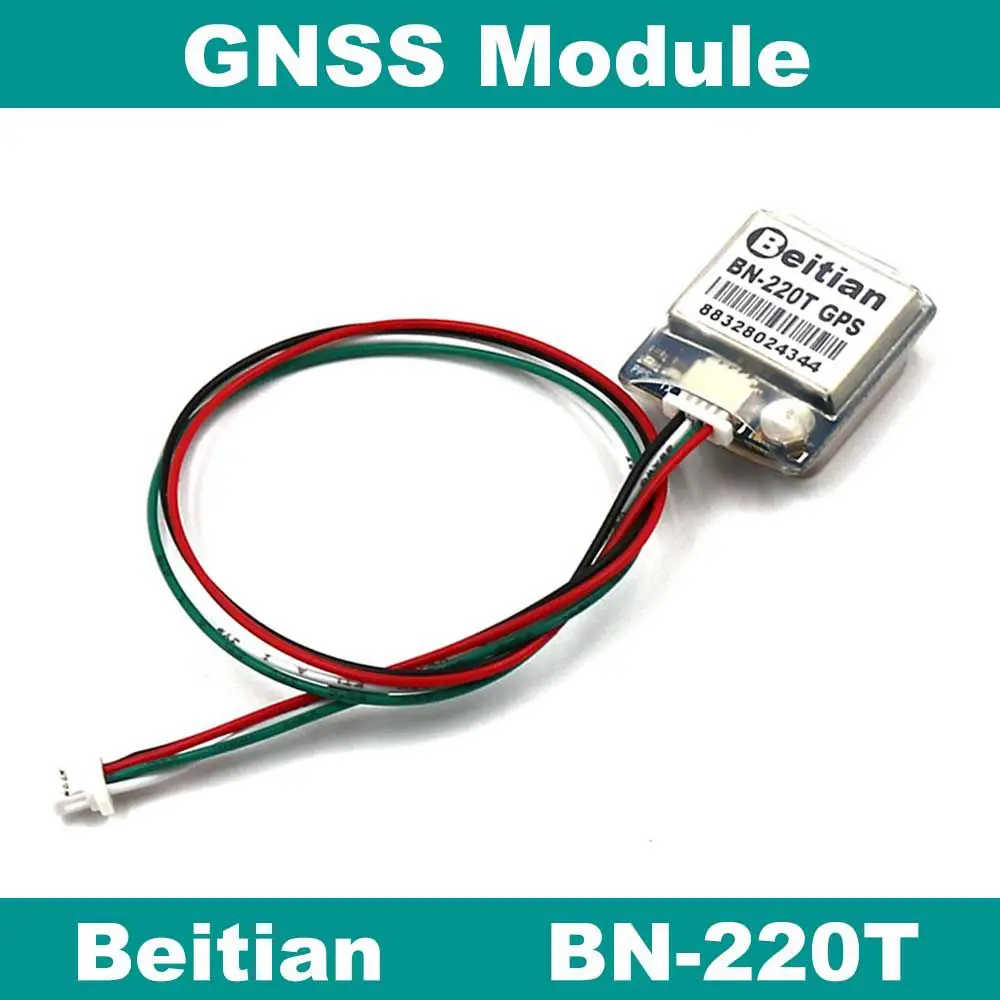

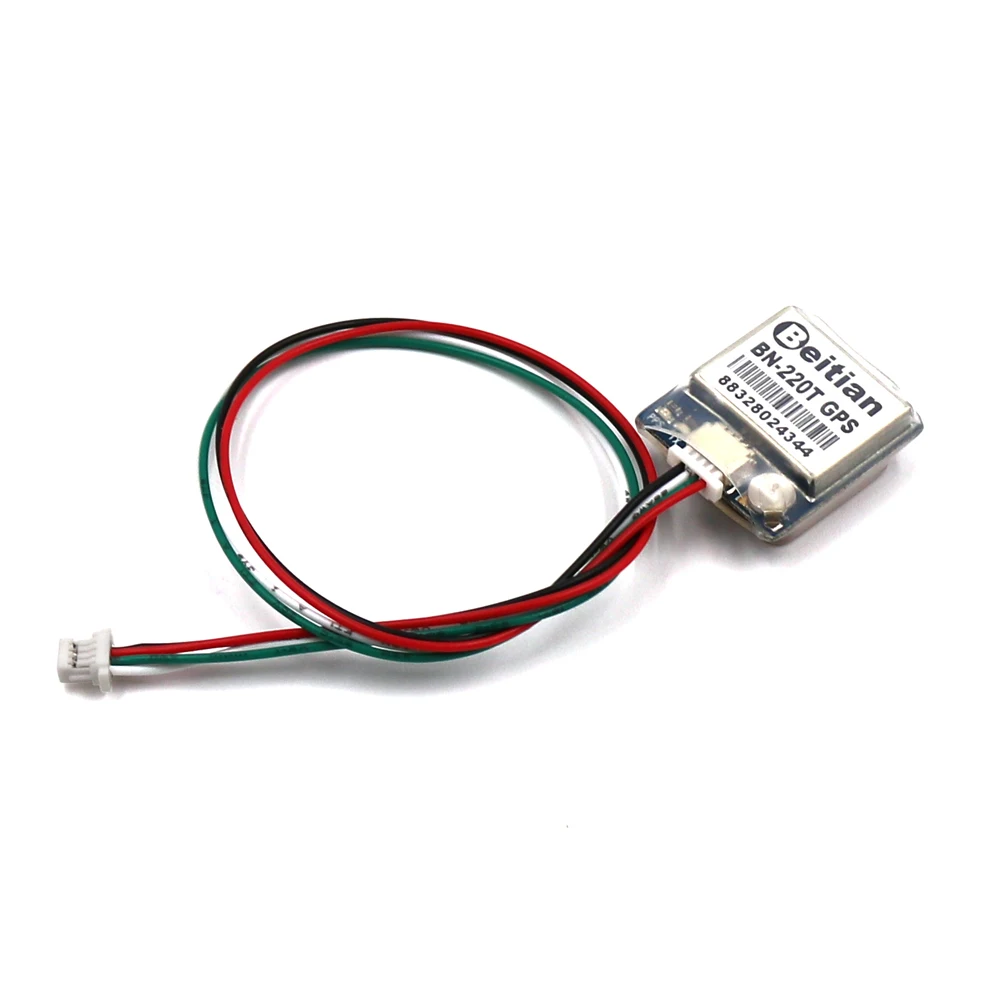

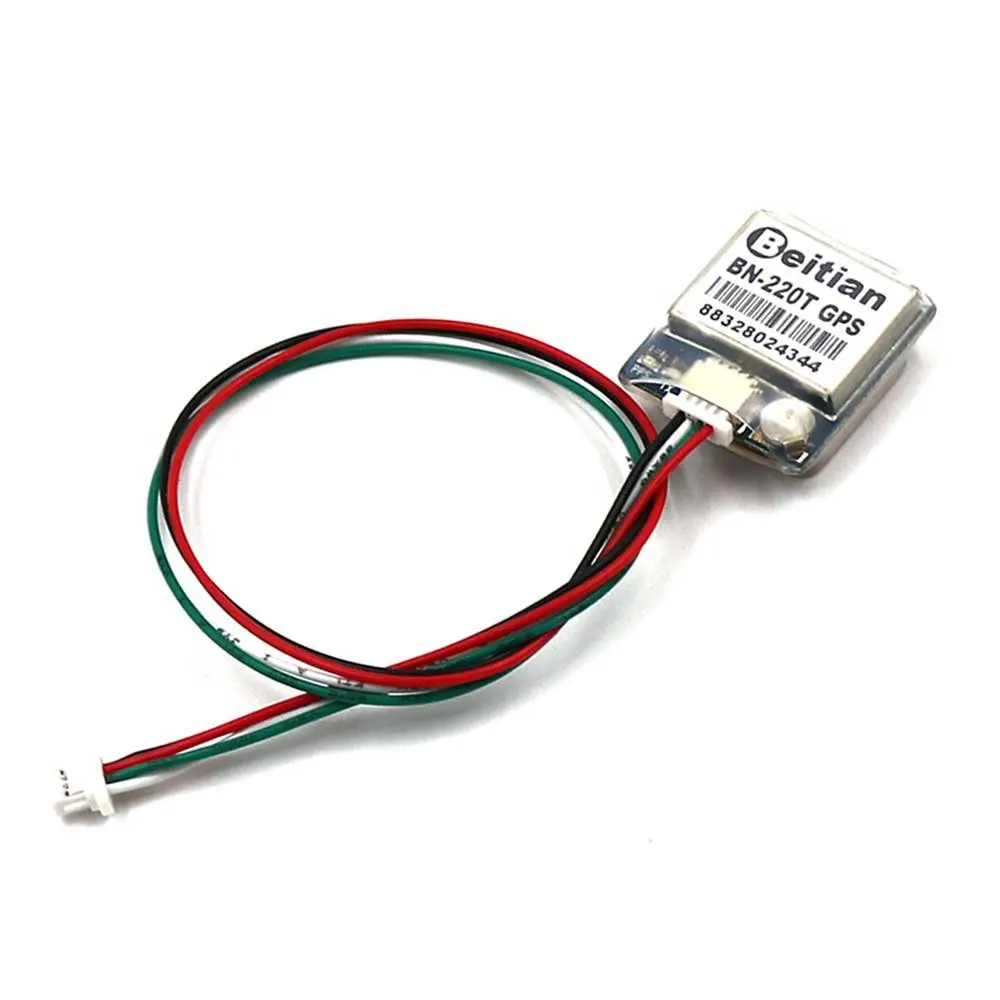

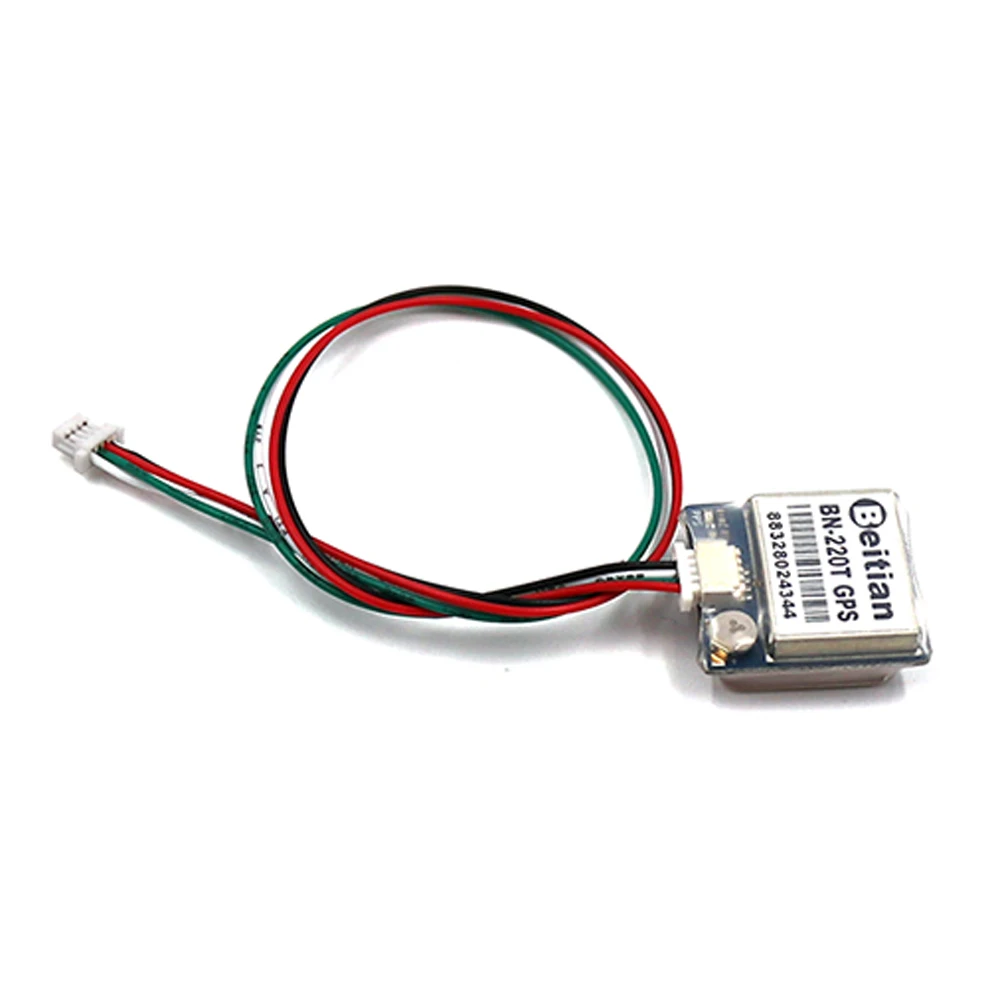

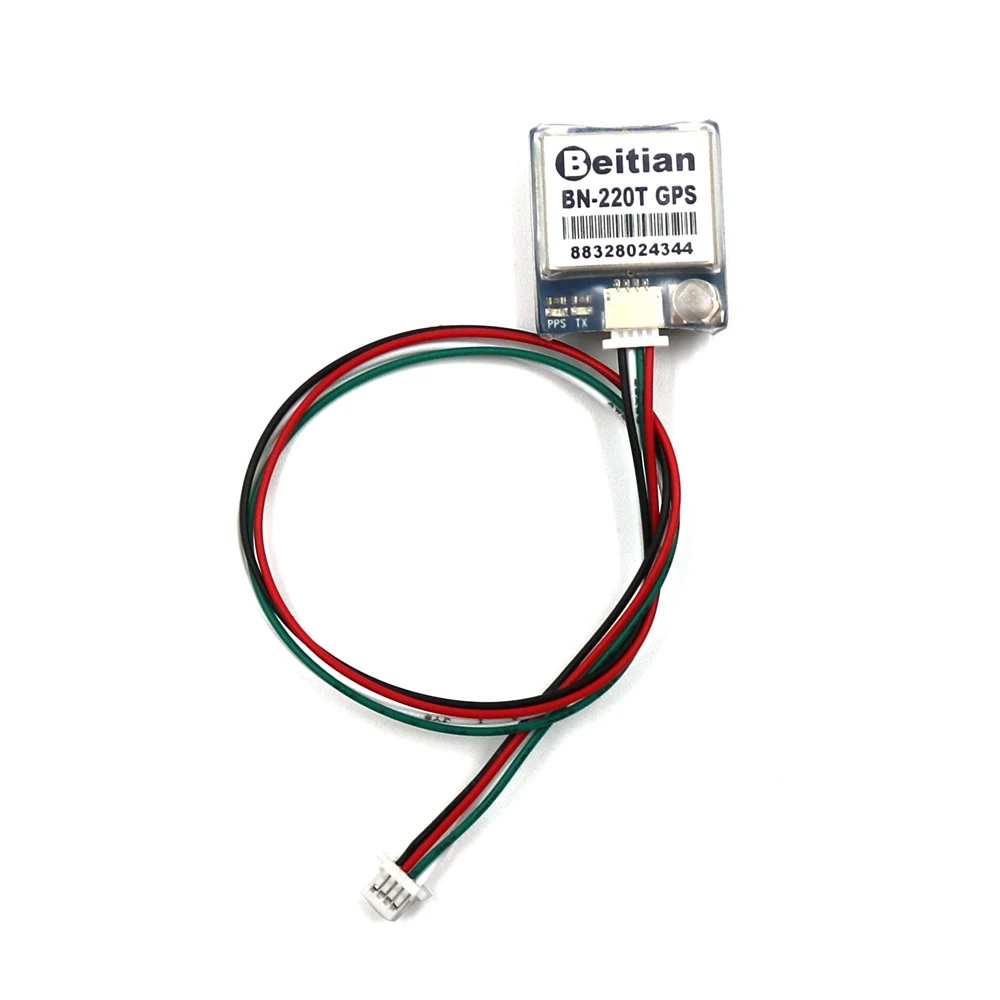

Beitian BN-220T GPS GLONASS модуль для APM Pixhawk CC3D Naze32 F3 F4 Контроллер полета Радиоуправляемый Дрон самолет

Руководство пользователя:Флуоресцентный

Описание

Размер: 22 мм * 20 мм * 6 мм

Вес: 5,3 г

Разъем: 1,00 мм расстояние между 4 контактами патч-сиденья

Параметры

Электрические характеристики

Набор микросхем: 8030-KT

Формат приема: GPS,GLONASS,Galileo,BeiDou,QZSS и SBAS

Частота: GPS L1,GLONASS L1,BeiDou B1,SBAS L1,Galileo E1

Каналы: 72 канала поиска

Чувствительность

Отслеживание: -167dBm

Повторное приобретение: -160dBm

Холодный запуск: -148dBm

Горячий запуск: -156dBm

Точность

Горизонтальное положение: 2,0 m CEP 2D RMS SBAS включить (типичное открытое небо)

Скорость передачи данных: 0,1 м/сек 95% (SA в выключенном состоянии)

Время: 1US синхронизируется с GPS временем

Время приобретения

Холодный запуск: 26s

Теплый старт: 25s

Горячий старт: 1s

Скорость передачи данных и обновления

Скорость поддержки: от 4800bps до 921600bps, по умолчанию 9600bps

Уровень данных: TTL или RS-232, стандартный уровень TTL

Протокол передачи данных: NMEA-0183 или UBX, NMEA-0183 по умолчанию

Один ГНСС: 1 Гц-18 Гц

Параллельные GNSS : 1 Гц-10 Гц, по умолчанию 1 Гц

Эксплуатационные ограничения

Высота: 50000 м Макс.

Скорость: 515 м/с Макс.

Ускорение: менее 4 г

Энергопотребление

VCC : DC Напряжение 3,0 V-5,5 V, типичный: 5,0 V

• Сила тока: захват 50мА/5,0 V

Рабочая температура: -40 °C ~ + 85 °C

Температура хранения: -40 °C ~ + 105 °C

Индикатор:

TX светодиодный: синий. Выход данных, TX светодиодный мигающий

PPS светодиодный: красный. PPS светодиодный, не яркий, когда GPS не фиксируется, мигает при фиксации

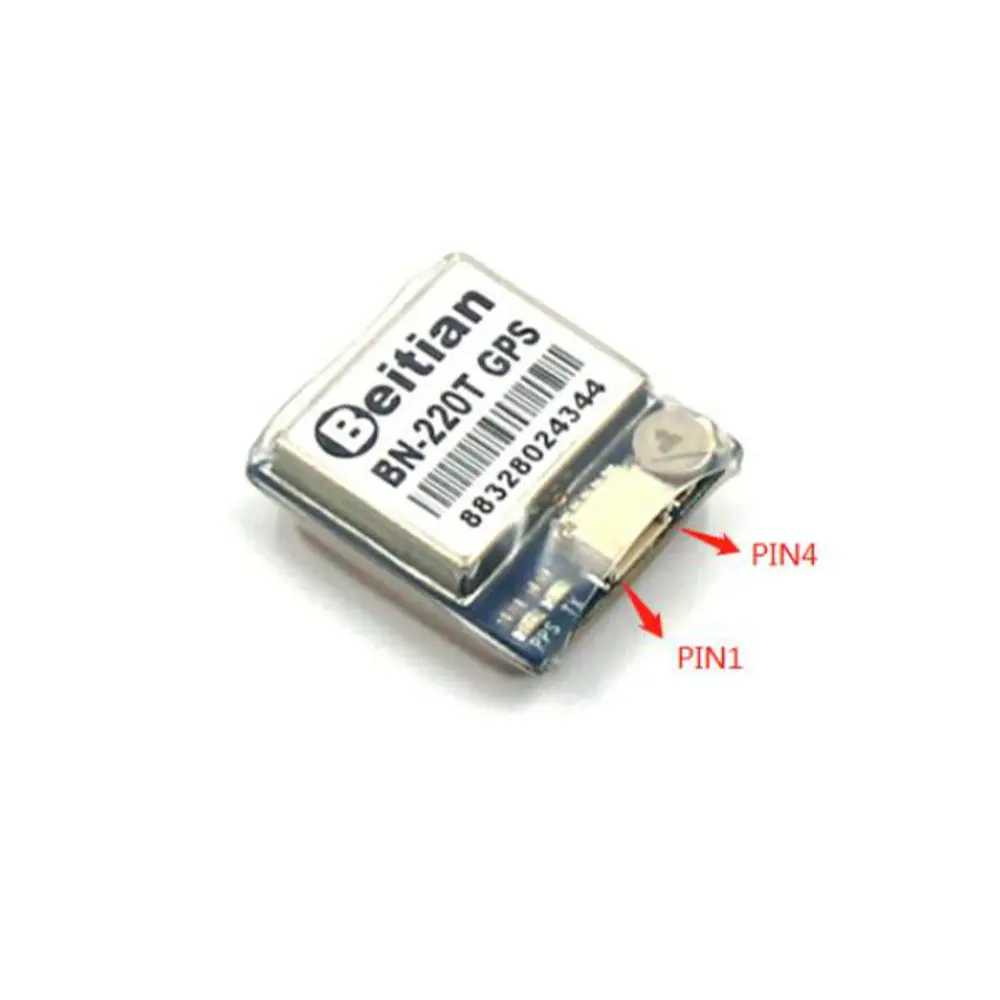

Проводка:

GND,TX выход, RX вход, VCC (3,0 v-5,5 v)

Посылка в комплекте

1 x BN-220 GPS модуль

Кабель 2x15 см
