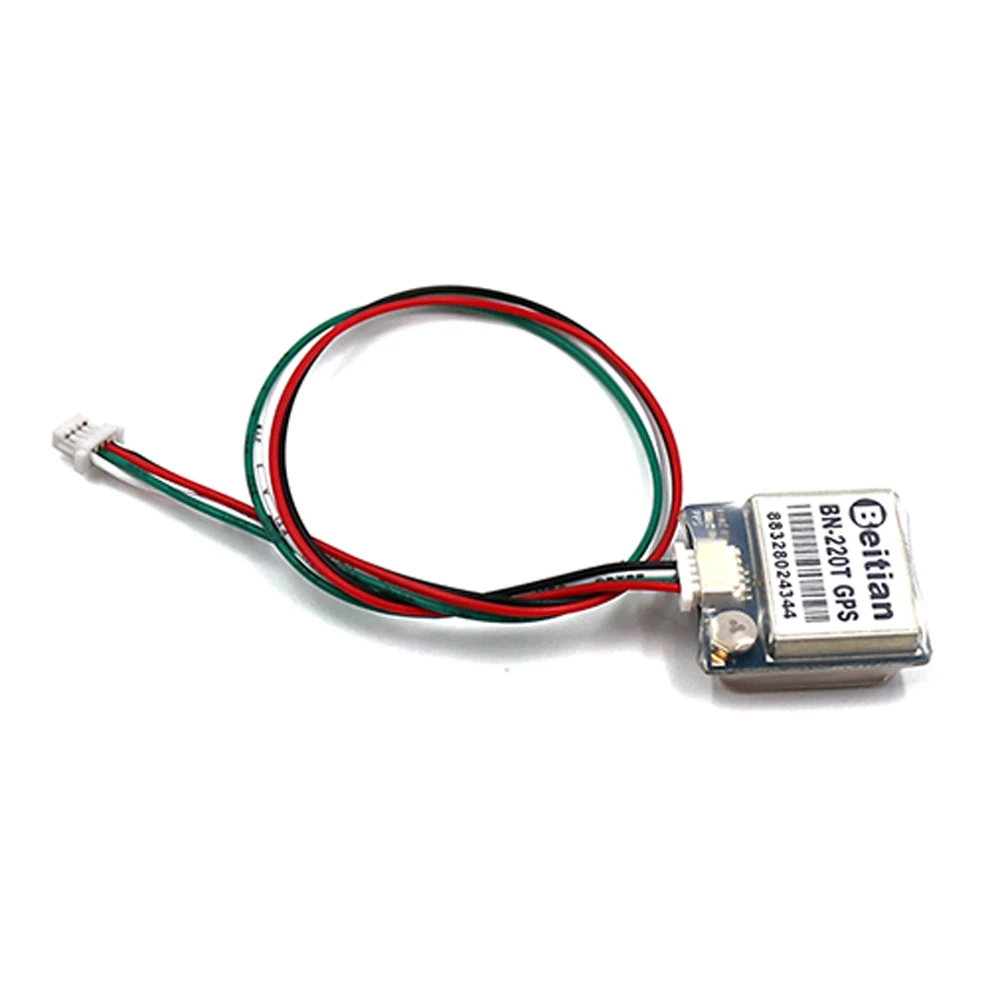

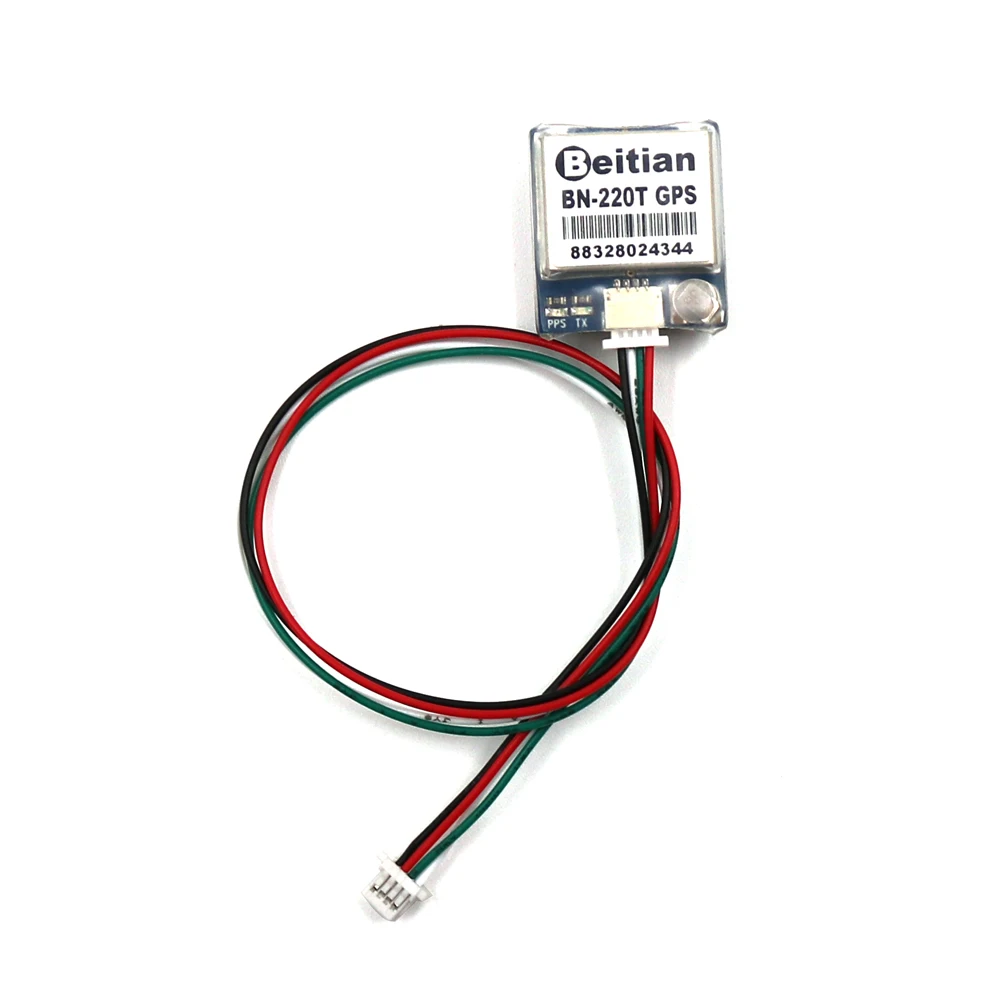

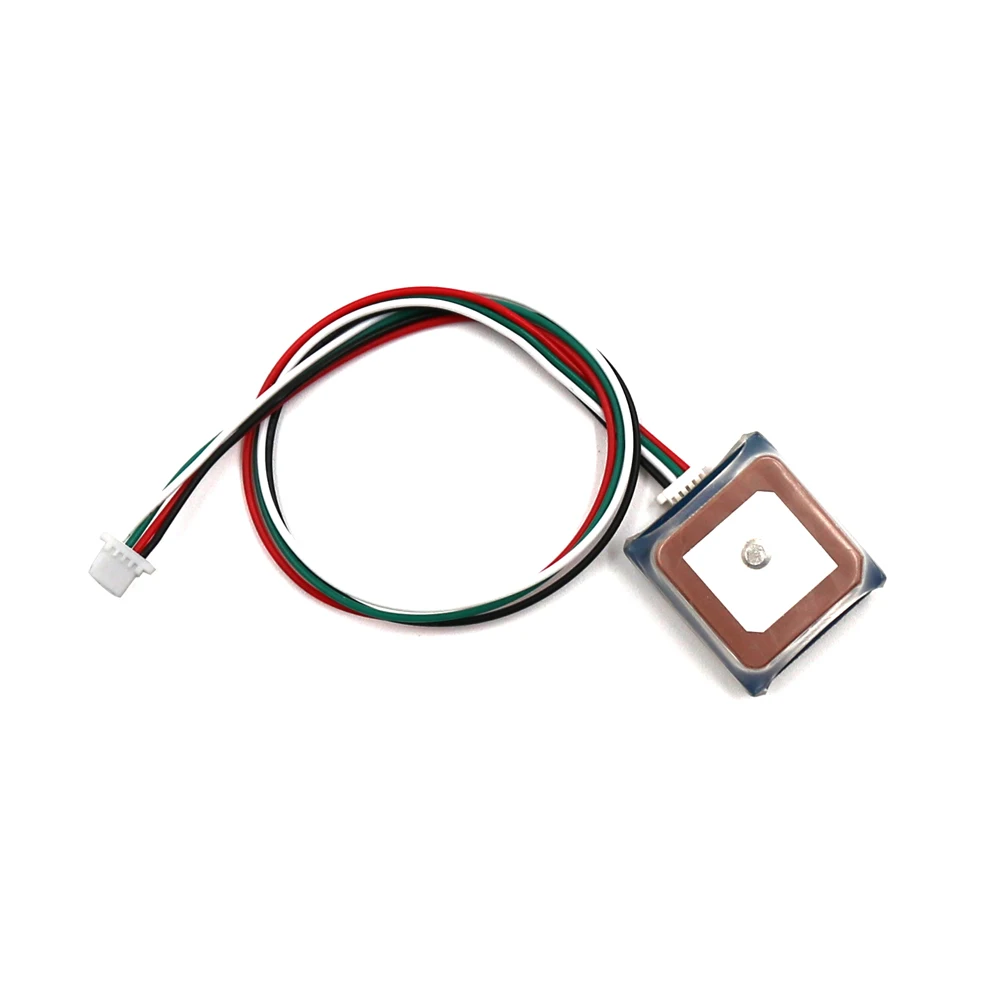

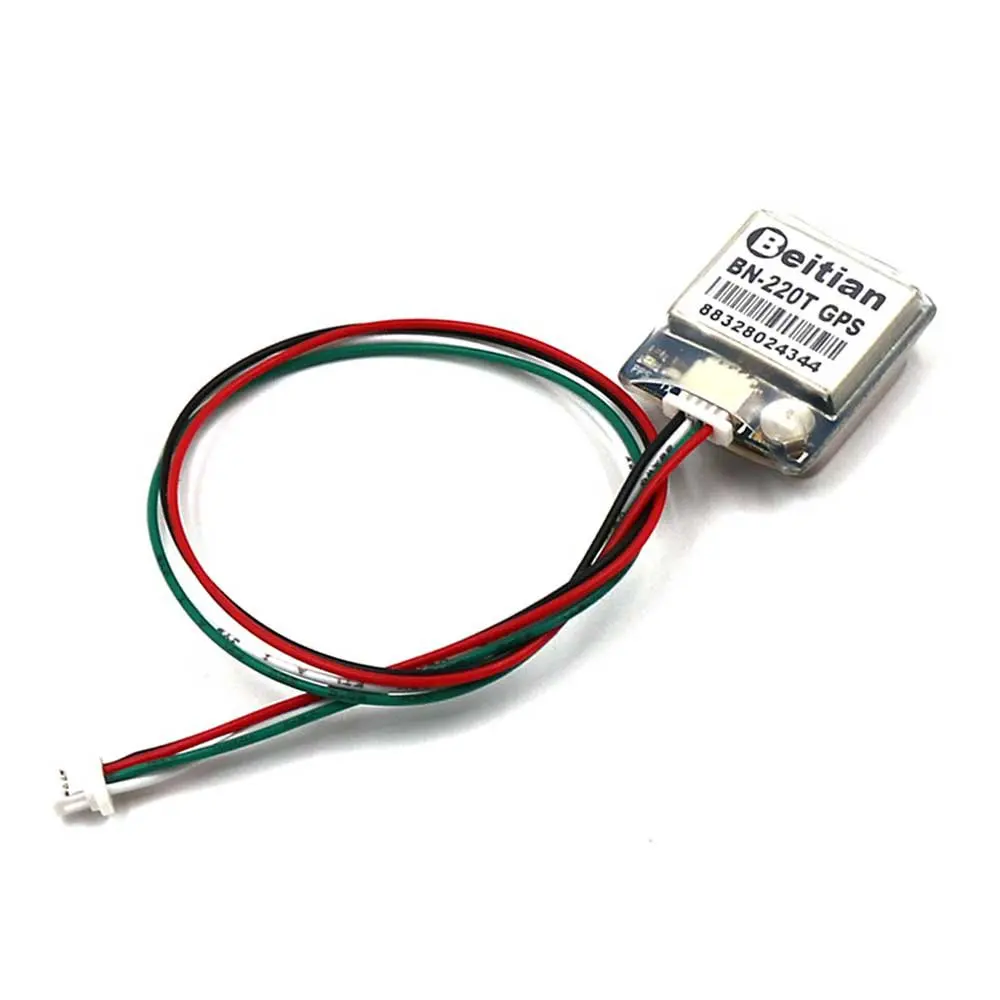

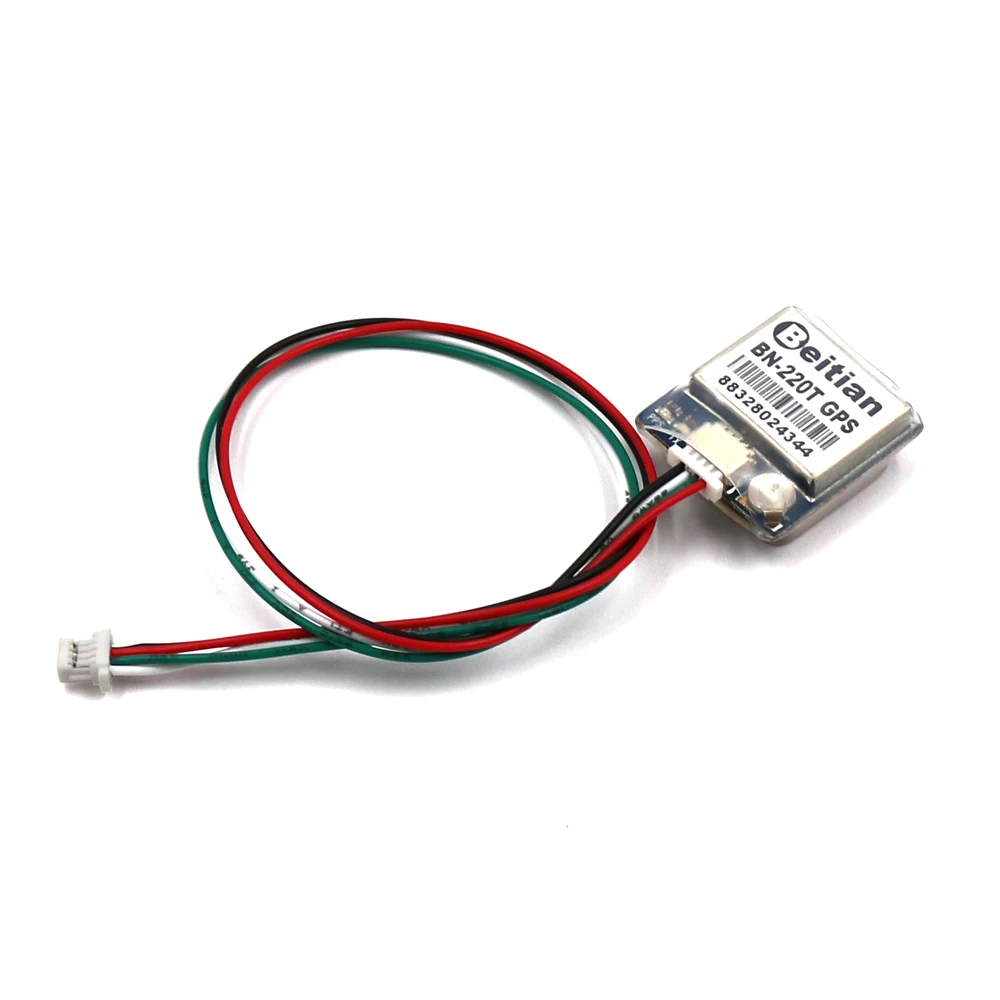

Beitian BN-220T GPS GLONASS модуль для APM Pixhawk CC3D Naze32 F3 F4 контроллер полета радиоуправляемый дрон самолет

Инструкция по эксплуатации:Files.banggood.com/2016/11/BN-220%20GPS+Antenna%20datasheet.pdf

Описание продукта:

Размер: 22 мм * 20 мм * 6 мм

Вес: 5,3 г

Разъем: 1,00 мм расстояние между 4 Пина патч сиденье

Спецификация

Электрические характеристики

Набор микросхем: 8030-KT

Формат приема: GPS, ГЛОНАСС, Galileo,BeiDou,QZSS и SBAS

Частота: GPS L1,GLONASS L1,BeiDou B1,SBAS L1,Galileo E1

Каналы: 72 канала поиска

Чувствительность

Отслеживание: -167dBm

Повторного приобретения: -160dBm

Холодный старт: -148dBm

Горячий старт: -156dBm

Точность

Горизонтальное положение: 2,0 м CEP 2D RMS SBAS Enable (типичное открытое небо)

Скорость: 0,1 м/сек 95% (SA off)

Время: 1us синхронизируется с GPS

Время приема

Холодный старт: 26 с

Теплый старт: 25 с

Горячий старт: 1 с

Данных и частота обновления

Скорость поддержки: 4800bps до 921600bps, по умолчанию 9600bps

Уровень данных: TTL или RS-232, уровень TTL по умолчанию

Протокол данных: NMEA-0183 или UBX, NMEA-0183 по умолчанию

Один GNSS : 1Hz-18 Гц

Одновременное GNSS : 1 Гц до 10 Гц, по умолчанию 1 Гц

Рабочие пределы

Высота: 50000 м Макс

Скорость: 515 м/с Макс.

Ускорение: менее 4g

Потребляемая мощность

VCC: напряжение постоянного тока 3,0-5,5 В, типичное: 5,0 в

Ток: захват 50 мА/5,0 в

Рабочая температура: -40 °C ~ + 85 °C

Температура хранения: -40 °C ~ + 105 °C

Индикатор:

TX LED: синий. Выход данных, TX LED мигающий

PPS светодиод: красный. PPS светодиод не яркий, когда GPS не фиксируется, мигает при фиксации

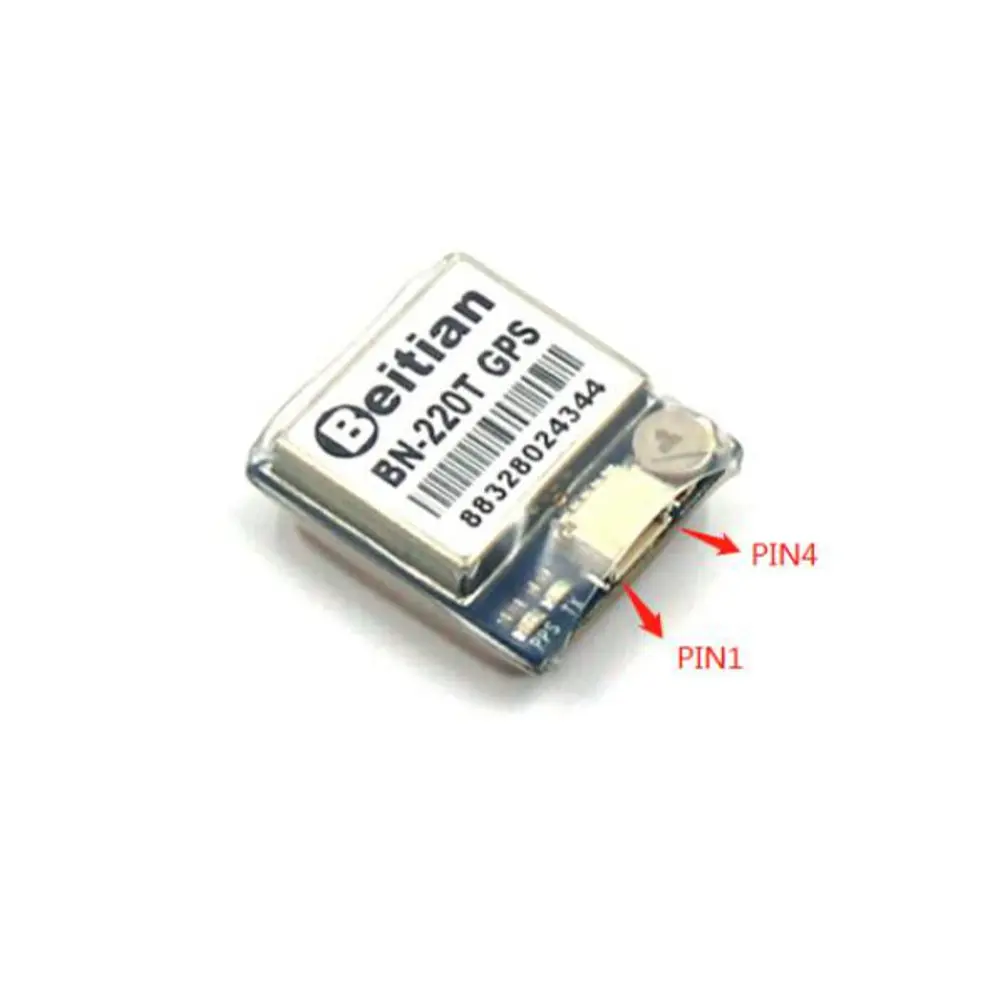

Проводка:

GND,TX выход, RX вход, VCC (3,0 v-5,5 v)

Посылка включает в себя

1 х BN-220 gps-модуль

2x15 см кабель
