Статический IP адрес

Web-интерфейс

Программируемая логика (CAT)

Возможность получать IP адрес автоматически по DHCP интерфейсу

Авторизация по логину и паролю

4 электромагнитных реле с напряжением до 220 В и током до 7 А

Редактирование имен ресурсов

6 гальванически развязанных (опто-изолированных) входных дискретных линий типа сухой контакт

5 выходных силовых дискретных линий

8 дискретных слаботочных дву-направленных линий общего назначения

5 каналов АЦП

Высокостабильный ИОН для АЦП

Часы реального времени (RTC)

4 независимых канала широтно импульсной модуляции (ШИМ)

2 независимых канала шины 1-Wire. Каждый канал поддерживает до 20 датчиков DS18B20

Возможности самостоятельного выявления не оригинальных датчиков DS18B20

Поддержка датчиков влажности и температуры типа DHT-11.

Наличие встроенного последовательного порта RS-232

Счетчик импульсов

Технология M2M

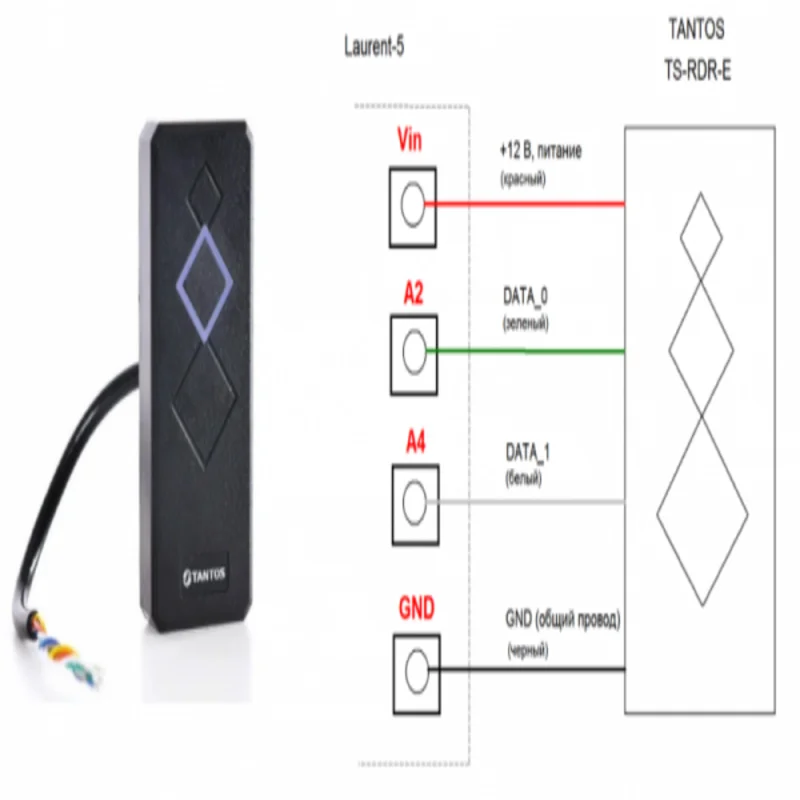

Реализована подключение внешнего RFID считывателя карт / меток

Поддержка ключей iButton DS1990

TCP сервер на порту 2424

Возможность выдачи состояния всех аппаратных ресурсов в режиме реального времени в формате JSON

Возможность управления URL командами

В WEB интерфейсе интегрирован терминал (консоль)

Реализована возможность редактирования сетевых настроек (IP адрес, маску подсети, адрес шлюза и номера TCP портов)

Каждая плата имеет свой уникальный MAC адрес

Реализована система программного подавления явления дребезга контактов

Открытый командный интерфейс (API)

Ke-сообщения

Возможность обновления встроенного программного обеспечения по сети Ethernet

Мозг прибора - микроконтроллер, который обеспечивает прием команд от компьютера по сети Ethernet, расшифровку их и переключение состояния своих входов и выходов в соответствии с полученной командой. Передача информации из модуля в компьютер осуществляется в обратном порядке. Плюс существует простая возможность запрограммировать логику работы модуля таким образом, что при заданном событии на входе происходит автоматическое изменение состояния выхода, без участия внешнего компьютера и человека.

Web-интерфейс

Управление URL командами

Открытый API (Ke-команды и Ke-сообщения)

TCP сервер

TCP клиент

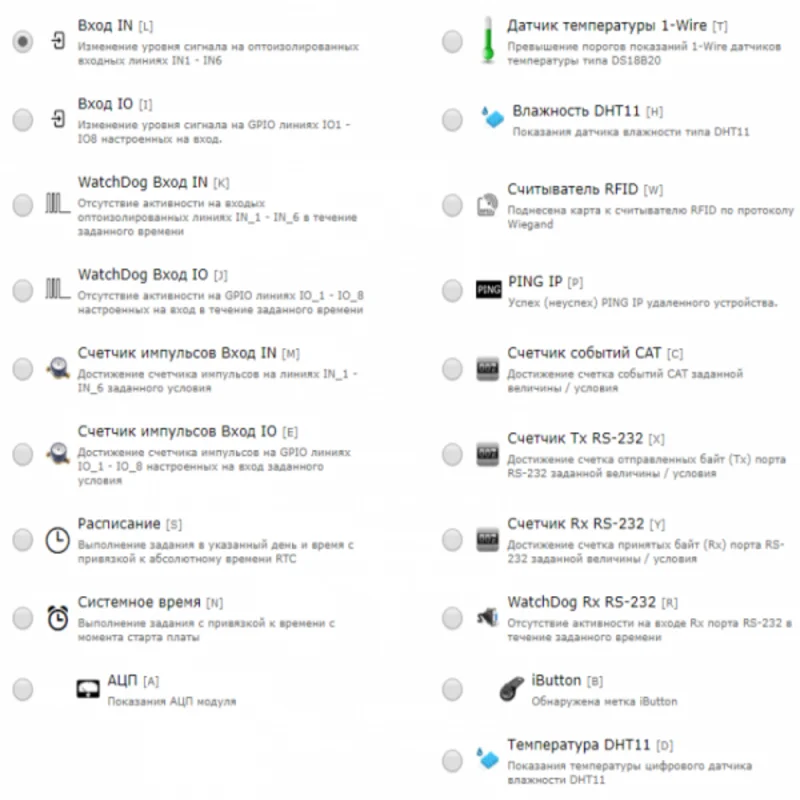

CAT - управляемая реакция на события

M2M (прямое взаимодействие модулей)

Сбор данных в JSON

TCP-2-COM (удлинитель COM порта)

Поддержка датчиков DS18B20 и DHT11

Поддержка ключей iButton DS1990

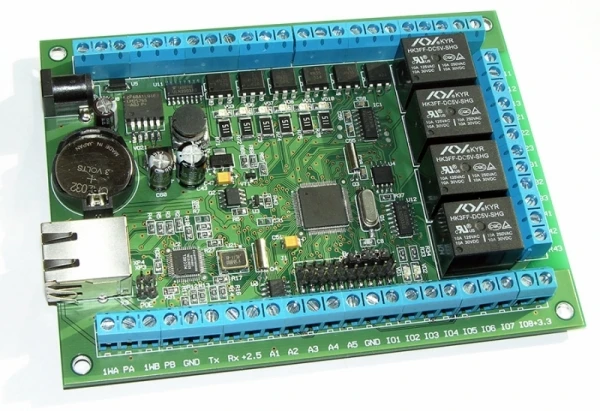

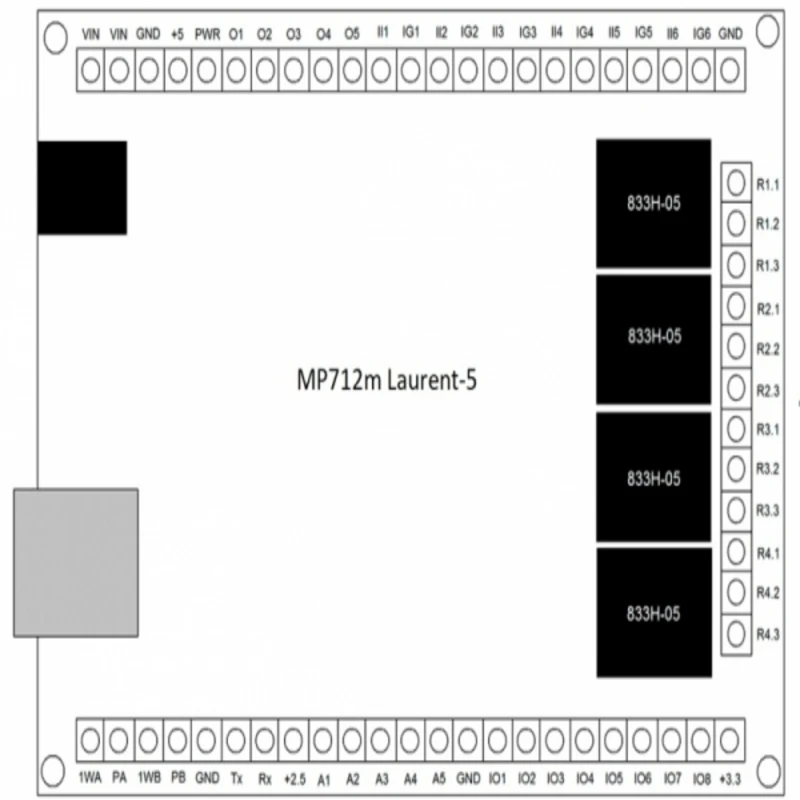

Модуль MP712m Laurent-5 (произносится как “Лоран-5”) является развитием хорошо зарекомендовавшего себя модуля MP712 Laurent-2. В новом модуле заметно расширена аппаратная периферия (часы реального времени, датчики температуры, влажности, СКУД RFID по протоколу Wiegand, iButton, увеличено число ШИМ до 4 каналов, увеличено число АЦП до 5 каналов, применен высокостабильный ИОН для АЦП и т.д.).

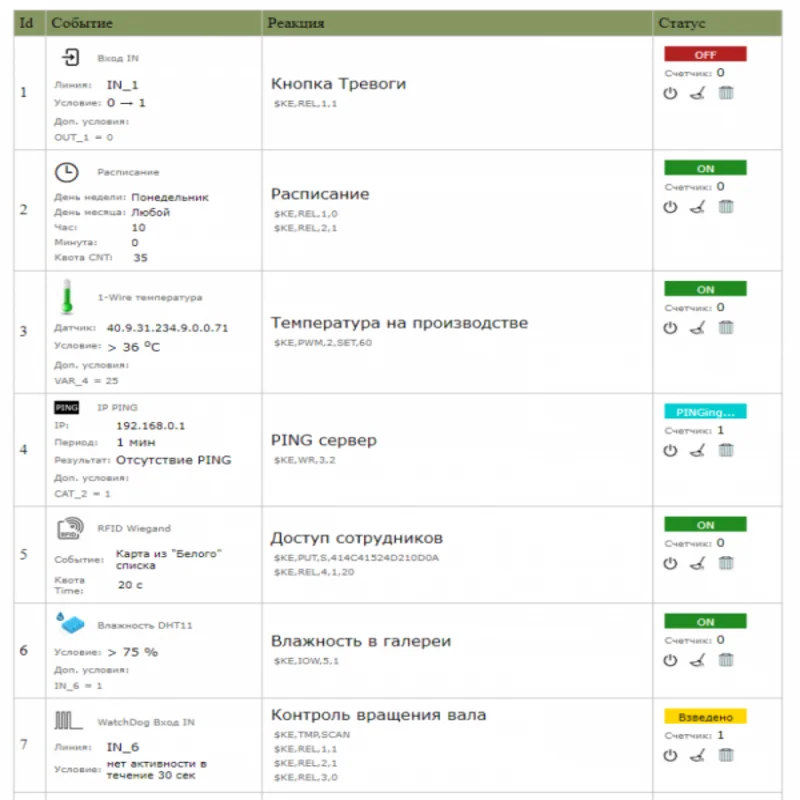

Переход на более мощный процессор позволил заметно ускорить работу модуля и поддержать более развитый пользовательский интерфейс включая расширенную систему CAT – программируемое пользователем управление автоматической реакцией модуля при возникновении различных событий. Например, можно запрограммировать модуль таким образом, чтобы реле переключало свое состояние в случае отсутствия ответа на PING некоторого сетевого устройства или включало систему кондиционирования, если показания датчика температуры превысили указанный порог. Заметно улучшены возможности по заданию условий срабатывания событий CAT: появились дополнительные условия состояния других аппаратных ресурсов, событий CAT и даже программных переменных, а так же квоты по числу и частоте срабатываний.

Принципиальное новшество - реакция на событие теперь задается списком Ke-команд позволяющих создавать необычайно гибкую логику управления. Например, при срабатывании одного события с помощью Ke-команды можно включить / выключить другое событие, т.е. можно организовывать связи между событиями.

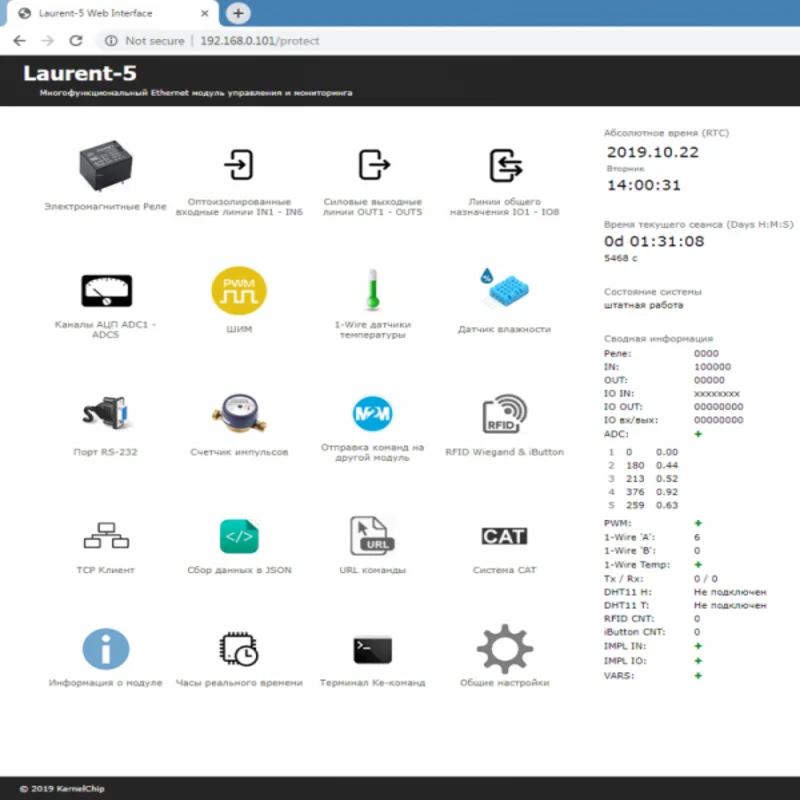

Модуль имеет встроенный Web-интерфейс управления подключается к обычной сети Ethernet. Достаточно запустить любой браузер, ввести IP адрес модуля (по умолчанию 192.168.0.101) и вы получаете удобный визуализированный интерфейс для управления различными ресурсами модуля и мониторинга его параметров в режиме реального времени из любой удаленной точки мира. Доступ к WEB-интерфейсу как и к командному интерфейсу (Ke-команды) по различным портам защищен логином / паролем.

Модули Laurent-5 спроектированы специально для долгосрочной непрерывной работы в режиме 24/7 в составе систем требующих высокой надежности и отказоустойчивости. Это достигается тщательным заводским тестированием модулей, встроенной системой само-диагностики и системой "само-восстановления" работы устройства в случае возникновения нештатных ситуаций.
