Для работы модуля рекомендуем использоватьGSM/3G антенна, в комплект НЕ ВХОДИТ.
Инструкции
Техническое описание и руководство пользователя модуля Laurent-5G
Описание KE-команд управления, поддерживаемых модулем Laurent-5G
Краткая инструкция
Что нового в версии прошивки L505?
Руководство по установке прошивки L505
Что нового в версии прошивки L507?
Руководство по установке прошивки L507
Что нового в версии прошивки G510?
Особенности
Диапазон GSM модема 850/900/1800/1900 МГц
Возможность приема / отправки SMS
Возможность приема / отправки звонков
Поддержка DTMF команд
Поддержка GPRS (выход в интернет)
Программируемая логика GSM CAT
Возможность оповещения во время события SMS или звонок
Web-интерфейс
Статический IP адрес
Возможность получать IP адрес автоматически по DHCP интерфейсу
Авторизация по логину и паролю
4 электромагнитных реле с напряжением до 220 В и током до 7 А
Редактирование имен ресурсов
6 гальванически развязанных (опто-изолированных) входных дискретных линий типа сухой контакт
5 выходных силовых дискретных линий
8 дискретных слаботочных дву-направленных линий общего назначения
5 каналов АЦП
Высокостабильный ИОН для АЦП
Часы реального времени (RTC)
4 независимых канала широтно импульсной модуляции (ШИМ)
2 независимых канала шины 1-Wire. Каждый канал поддерживает до 20 датчиков DS18B20
Возможности самостоятельного выявления не оригинальных датчиков DS18B20
Поддержка датчиков влажности и температуры типа DHT-11.
Наличие встроенного последовательного порта RS-232
Счетчик импульсов
Технология M2M (прямое взаимодействие модулей)
Реализована подключение внешнего RFID считывателя карт / меток (Wiegand-26/42)
Поддержка ключей iButton DS1990
TCP сервер на порту 2424
Возможность выдачи состояния всех аппаратных ресурсов в режиме реального времени в формате JSON
Возможность управления URL командами
В WEB интерфейсе интегрирован терминал (консоль)
Реализована возможность редактирования сетевых настроек (IP адрес, маску подсети, адрес шлюза и номера TCP портов)
Каждая плата имеет свой уникальный MAC адрес
Реализована система программного подавления явления дребезга контактов
Открытый командный интерфейс (API) (Ke-команды и Ke-сообщения)
Сбор данных в JSON
TCP-2-COM (удлинитель COM порта)
Возможность обновления встроенного программного обеспечения по сети Ethernet
Функции
GSM-интерфейс
Web-интерфейс
Управление URL командами
Открытый API (Ke-команды и Ke-сообщения)
TCP сервер
TCP клиент
CAT - управляемая реакция на события
M2M (прямое взаимодействие модулей)
Сбор данных в JSON
TCP-2-COM (удлинитель COM порта)
Поддержка датчиков DS18B20 и DHT11
Поддержка ключей iButton DS1990
Дополнительная информация

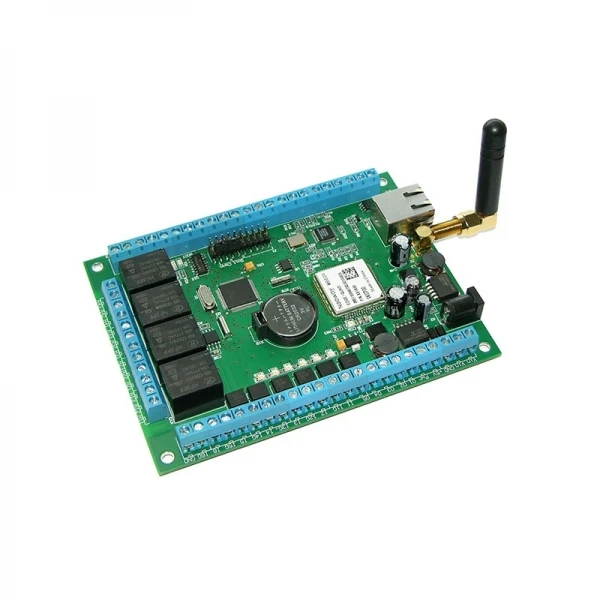

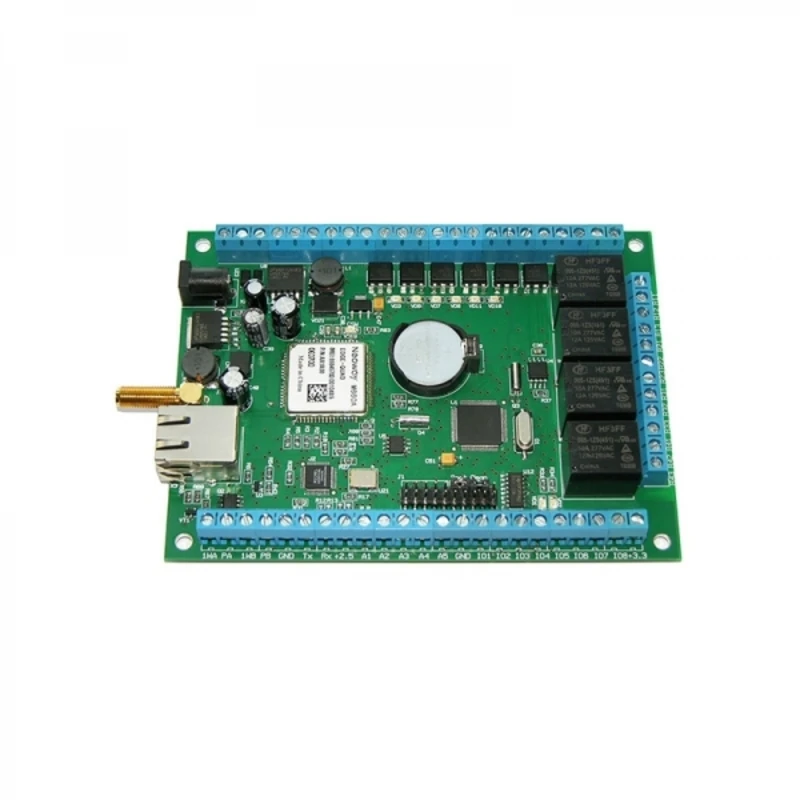

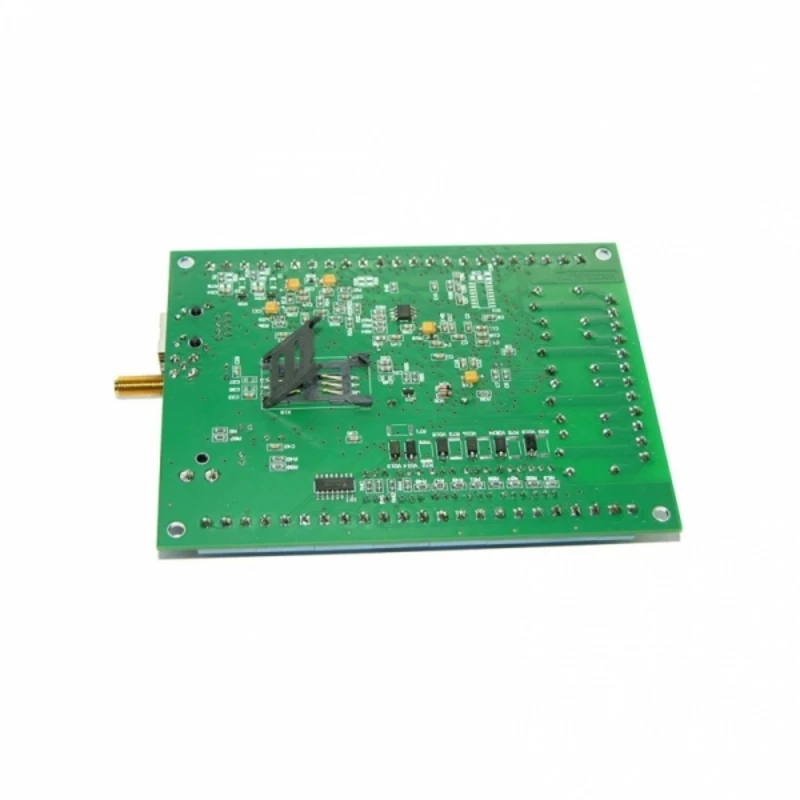

Модуль MP718m Laurent-5G является развитием хорошо зарекомендовавшего себя модуля MP712m Laurent-5. В новом модуле заметно расширена аппаратная периферия (часы реального времени, датчики температуры, влажности, СКУД RFID по протоколу Wiegand, iButton, увеличено число выходов ШИМ и число входов АЦП, применен высокостабильный ИОН для АЦП и т.д.).

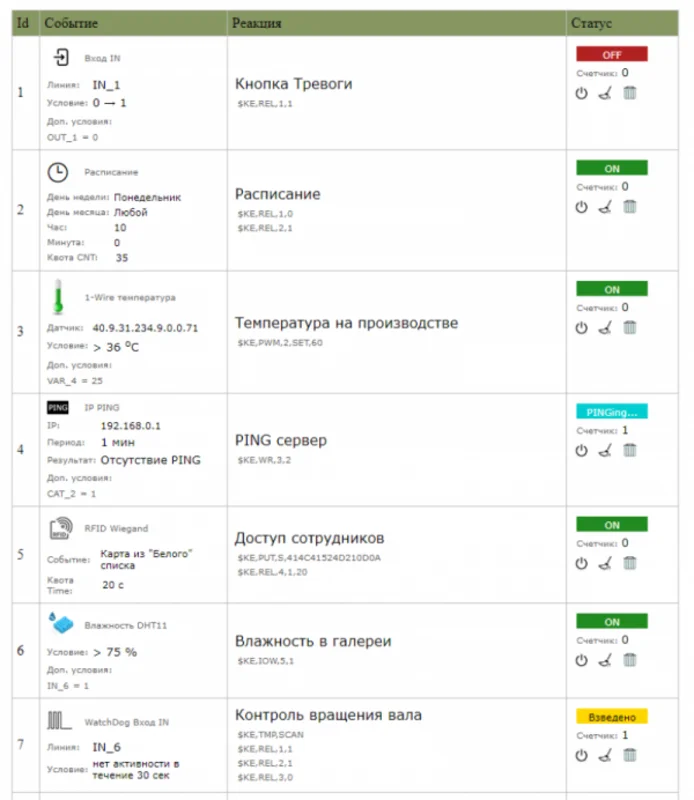

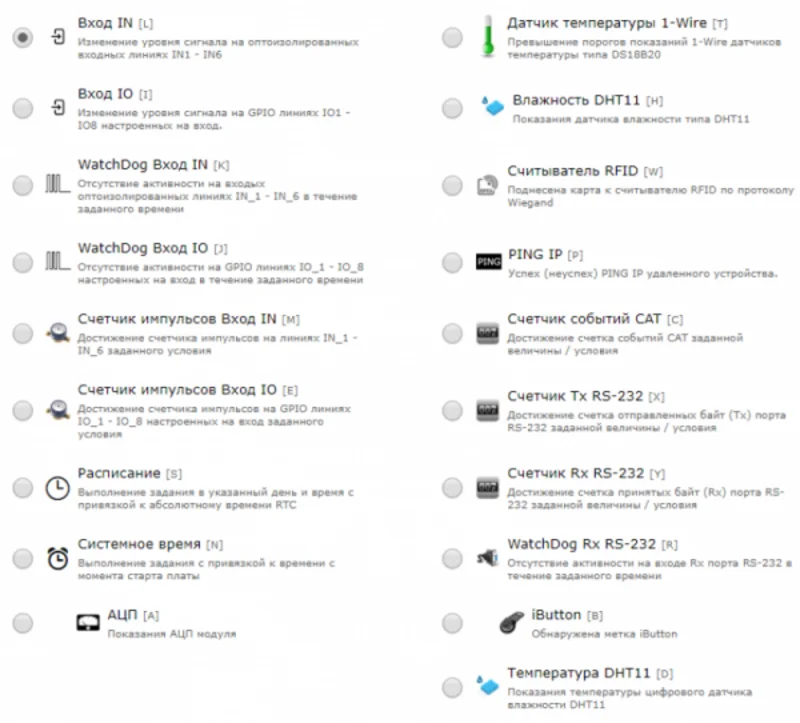

Переход на более мощный процессор позволил заметно ускорить работу модуля и поддержать более развитый пользовательский интерфейс включая расширенную систему CAT – программируемое пользователем управление автоматической реакцией модуля при возникновении различных событий. Например, можно запрограммировать модуль таким образом, чтобы реле переключало свое состояние в случае отсутствия ответа на PING некоторого сетевого устройства или включало систему кондиционирования, если показания датчика температуры превысили указанный порог. Заметно улучшены возможности по заданию условий срабатывания событий CAT: появились дополнительные условия состояния других аппаратных ресурсов, событий CAT и даже программных переменных, а так же квоты по числу и частоте срабатываний.
Принципиальное новшество - реакция на событие теперь задается списком Ke-команд позволяющих создавать необычайно гибкую логику управления. Например, при срабатывании одного события с помощью Ke-команды можно включить / выключить другое событие, т.е. можно организовывать связи между событиями.

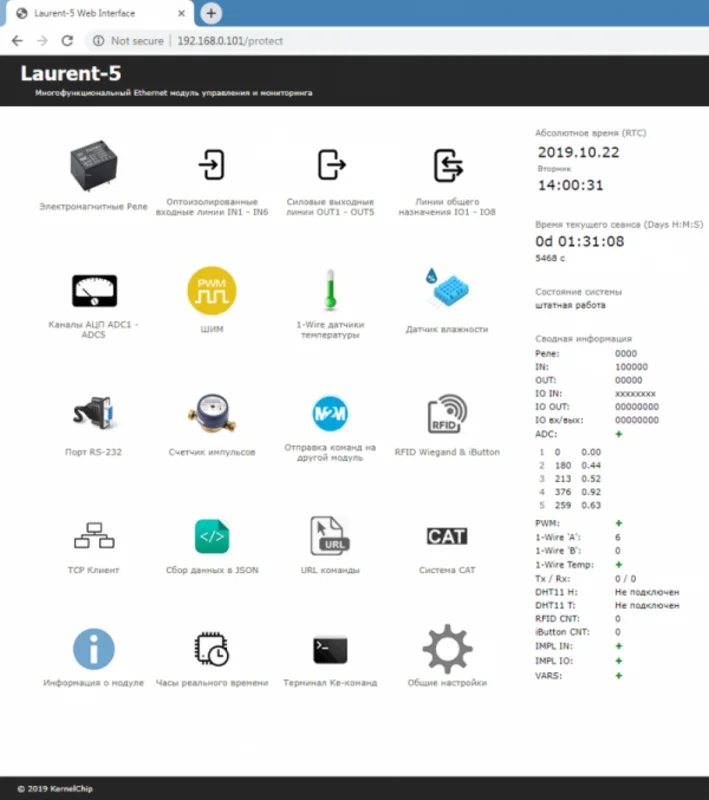

Модуль имеет встроенный Web-интерфейс управления подключается к обычной сети Ethernet. Достаточно запустить любой браузер, ввести IP адрес модуля (по умолчанию 192.168.0.101) и вы получаете удобный визуализированный интерфейс для управления различными ресурсами модуля и мониторинга его параметров в режиме реального времени из любой удаленной точки мира. Доступ к WEB-интерфейсу как и к командному интерфейсу (Ke-команды) по различным портам защищен логином / паролем.
Модули Laurent-5G спроектированы специально для долгосрочной непрерывной работы в режиме 24/7 в составе систем требующих высокой надежности и отказоустойчивости. Это достигается тщательным заводским тестированием модулей, встроенной системой само-диагностики и системой "само-восстановления" работы устройства в случае возникновения нештатных ситуаций.
