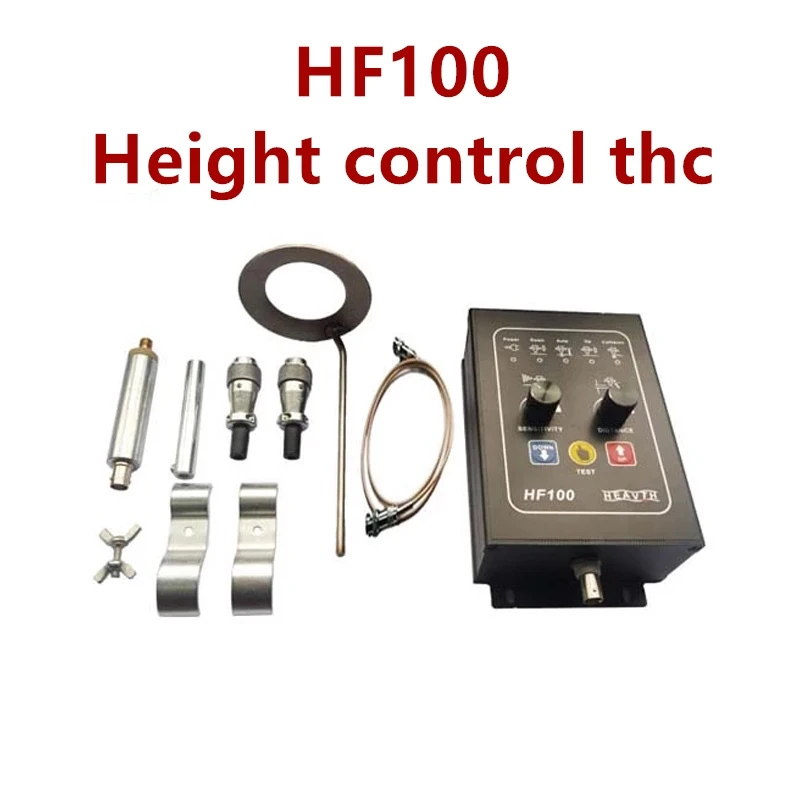

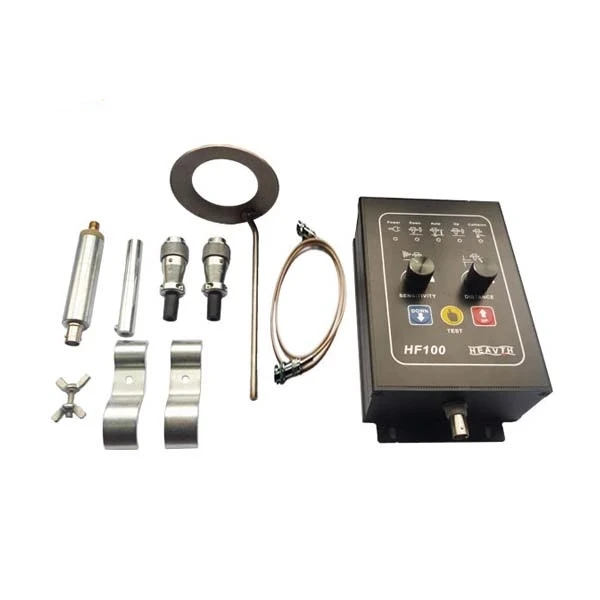

Станок для лазерной резки с ЧПУ, емкостный датчик HF100, контроллер высоты горелки HF100, контроль высоты HTC + режуфонарь 250 мм

Модель: HF100



Емкостный фонарь с датчиком высоты



1) быстрая Детализация



Надлежащая конфигурация механизма подъемник для горелки является важным фактором для определения точности вашей режущей системы, убедитесь, что:



1. Редуктор выбирается на подъемник для горелки, так что максимальная скорость Подвески не превышает 3000 мм/мин, если требуется более высокая точность, максимальная скорость Подвески должна быть установлена до 1500 мм/мин



2. Шестерни, стойки и шпиндели имеют минимальную обратную реакцию



3. Избегается превышение. Рассчитывается масса движущихся частей, включая арматурную инерцию, так же мала, как у устройств с низким номинальным оборотом в минуту



4. Используются только двигатели постоянного тока со следующими оценками:



Номинальная мощность двигателя: двигатель постоянного тока



Напряжение двигателя: DC24V



Макс curret: 6A





2) Вопросы предварительной установки







1. Проверьте, чтобы подтвердить, что у вас есть все необходимые детали



2. Придайте себя частям HF100



3. Убедитесь, что подъемник для горелки, который вы используете с HF100, находится в приемлемом диапазоне



4. Ознакомьтесь с инструкциями по настройке механики подъемников в разделе 1,6 руководства







3) Применение:



1. Предназначен для резки пламени с ЧПУ



2. Высокая чувствительность к индукции, плавная и стабильная работа



3. Установите верхний и нижний концевой переключатель внутри, уменьшите потерю двигателя, увеличьте срок службы.



4. Используется для резки фонарь, автоматический контроль высоты режущего станка, он подходит для подавляющего большинства импортных или отечественных моделей станка.



4) технические данные



Основной блок питания: AC24V ± 10% В переменного тока, 50/60 Гц, 100W



Ток: Макс 6А



Подъемный двигатель: DC24V, Максимальная машина постоянного тока с постоянным магнитом для 4A



Рабочая температура: блок управления:-10 ℃ ~ 60 ℃, ВЧ кабель:-55 ℃ ~ 200 ℃



Расстояние датчика: 5 мм-20 мм, регулируемый



Точность: ± 0,1 мм



Длина ВЧ-кабеля: 1000 мм



Тип датчика: Кольцо



Размер датчика: Наружный диаметр 80 мм, внутренний диаметр 40 мм



Размеры корпуса: 180 мм * 100 мм * 65 мм



Вес: Управление коробка 0,9 кг



Управление коробка с датчиком компоненты 1,3 кг



5) навыки технического обслуживания:



1. Правильно Установите фонарь с регулятором высоты.



2. Замените потребитель во времени, прежде чем полностью повредить.



3. Избегайте столкновения с контроллером высоты фонарь.



4. Держите соединительные нити в чистоте.



5. Проверьте, есть ли свободные детали.



6) Спецификация:



Длина * ширина * высота



180*100*65 мм



Рабочее напряжение



AC24V ± 10% 50 Гц/60 Гц



Режим привода



ШИМ (модуляция ширины импульса)



Подъемный двигатель



Двигатель постоянного тока 24 В



Выходной ток



1A ~ 4A, Max 6A



Выходная мощность



100 Вт



Рабочая температура



-10 ~ 60

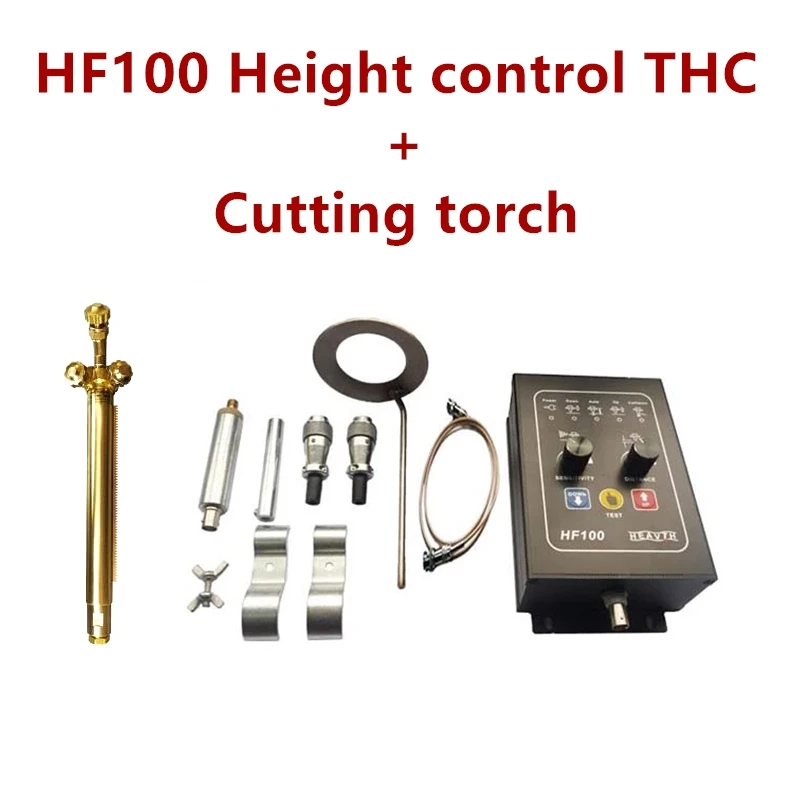

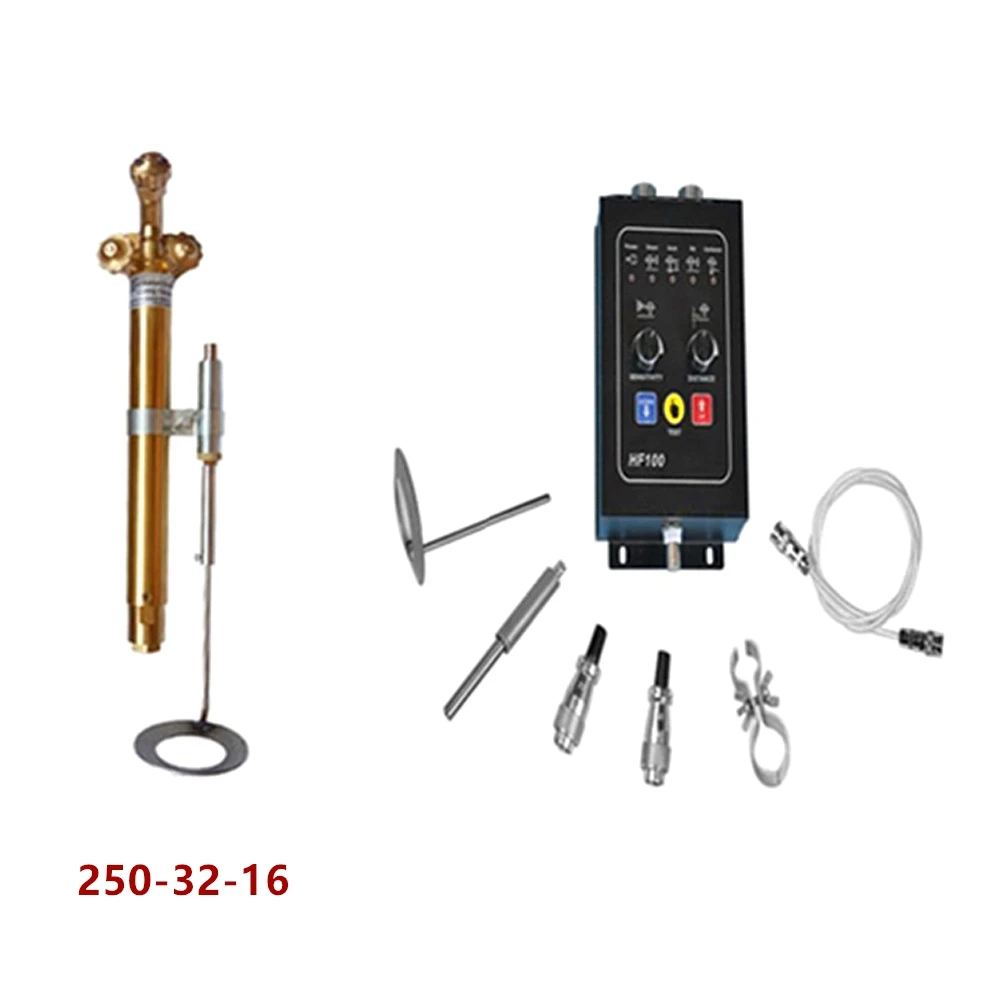

250 мм ползучий режущий фонарь 250 мм режущий фонарь



1) Описание:

1. Изготовлен из высококачественной ковочной латуни.

2. Конструкция сбалансированного давления.

3. Он принимает серебряный припой, который может эффективно избежать утечки.

4. О. Д. Трубки: 30 мм и 32 мм.

5. Длина трубки: 180 мм, 250 мм, 300 мм, 370 мм, 450 мм.

6. Зубчатая рейка может быть установлена в 4 различных положениях с 90 градусами между двумя позициями.

7. Подходит для сбалансированного напорного сопла/наконечника с конусом 30 градусов.





2) Применение:

Фонарь для резки подходит для использования в машинах для резки пламени с цифровым управлением и используется для соединения насадок/наконечников, стали для резки и других металлических материалов. Фонарь для резки является основным инструментом для газовой резки, также известный как фонарь. Топливный Газ и кислородная смесь в режущий фонарь, в виде тепла и имеет форму подогрева пламени, в центре подогреваемого пламени, кислородный поток высокого давления вводится для работы по резке пламени.



Во время процесса резки фонарь для резки окси-топлива используется для нагрева металла до его температуры разжигания, и каждый фонарь для резки имеет три клапана для управления газом, Две Синие клапаны для кислорода, один красный клапан для топливного газа. Слева направо для каждого из них-кислород предварительного нагрева, кислород для резки, Топливный Газ.



Фонарь должен соответствовать режущему наконечнику для резки, а другой тип режущего наконечника используется для резки различной толщины стальной пластины. В зависимости от высоты станка для резки пламени с ЧПУ клиенты выбирают фонарь для резки кислородного топлива разной длины.





Длина наперсток (мм) Толщина резки (мм) Длина стойки/модуль Ацетиленэкутирующие наконечники Наконечники для резки пропана Входное соединение 180 300 90/1 G02 #0-#5 G03 #0-#5 M16 * 1,5 250 300 150/1 G02 #0-#5 G03 #0-#5 M16 * 1,5 300 300 210/1 G02 #0-#5 G03 #0-#5 M16 * 1,5 370 300 210/1 G02 #0-#5 G03 #0-#5 M16 * 1,5 450 300 310/1 G02 #0-#5 G03 #0-#5 M16 * 1,5
