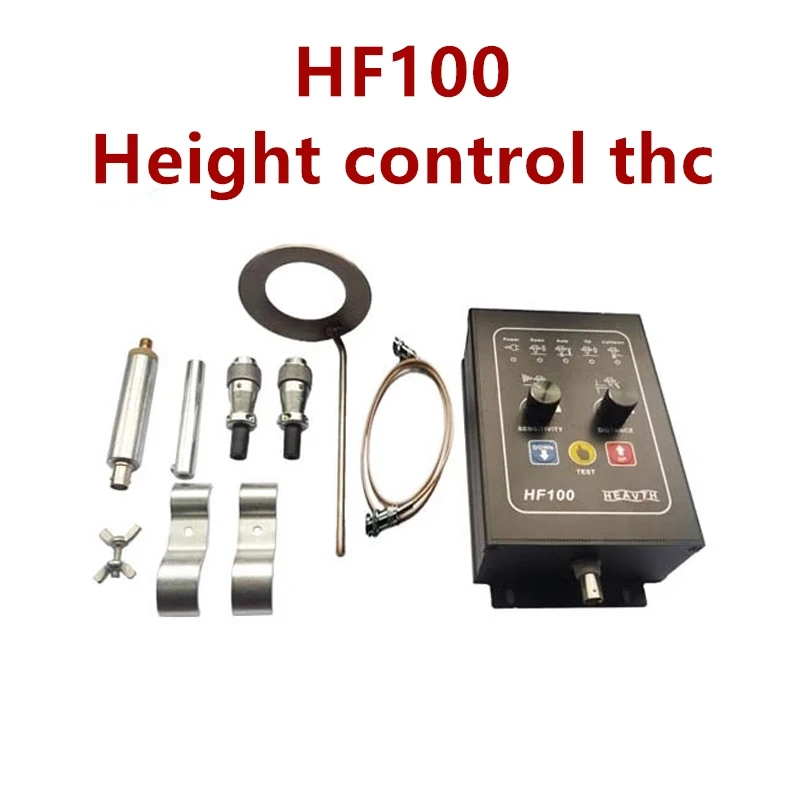

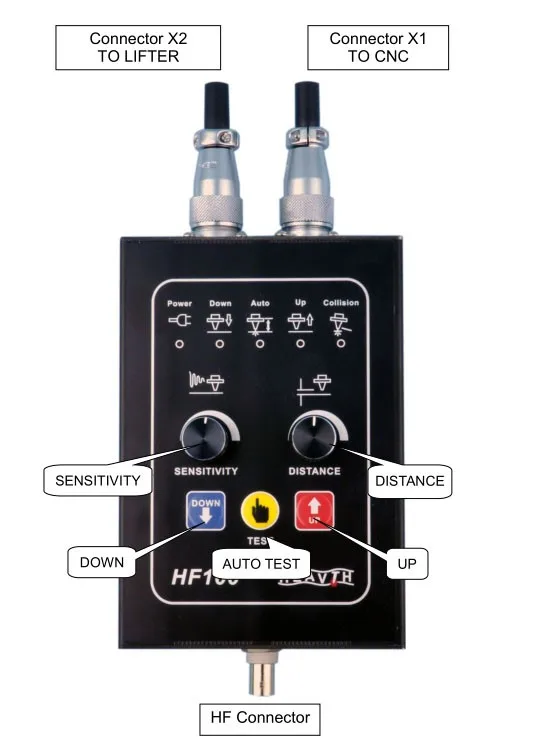

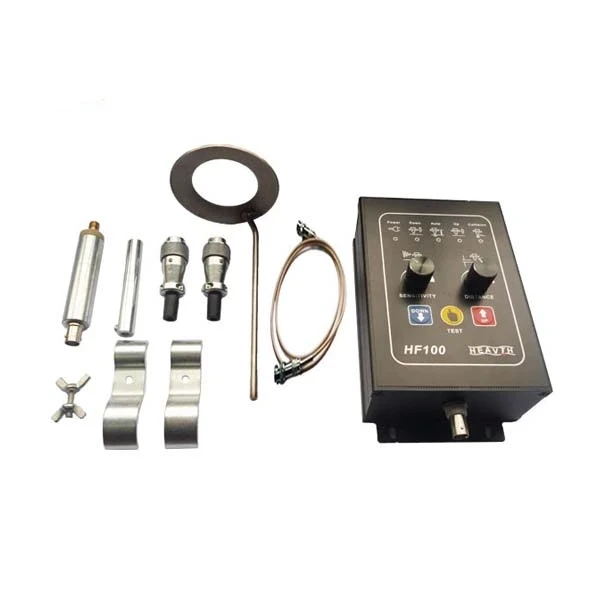

CNC пламя лазерной резки емкостный датчик HFA-2 HF100 фонарь контроллер высоты
Модель: HF100
Емкостный фонарь с датчиком высоты
1) быстрая Детализация
Надлежащая конфигурация механизма подъемник для горелки является важным фактором для определения точности вашей режущей системы, убедитесь, что:
1. Редуктор выбирается на подъемник для горелки, так что максимальная скорость Подвески не превышает 3000 мм/мин, если требуется более высокая точность, максимальная скорость Подвески должна быть установлена до 1500 мм/мин
2. Шестерни, стойки и шпиндели имеют минимальную обратную реакцию
3. Избегается превышение. Рассчитывается масса движущихся частей, включая арматурную инерцию, так же мала, как у устройств с низким номинальным оборотом в минуту
4. Используются только двигатели постоянного тока со следующими оценками:
Номинальная мощность двигателя: двигатель постоянного тока
Напряжение двигателя: DC24V
Макс curret: 6A
2) Вопросы предварительной установки

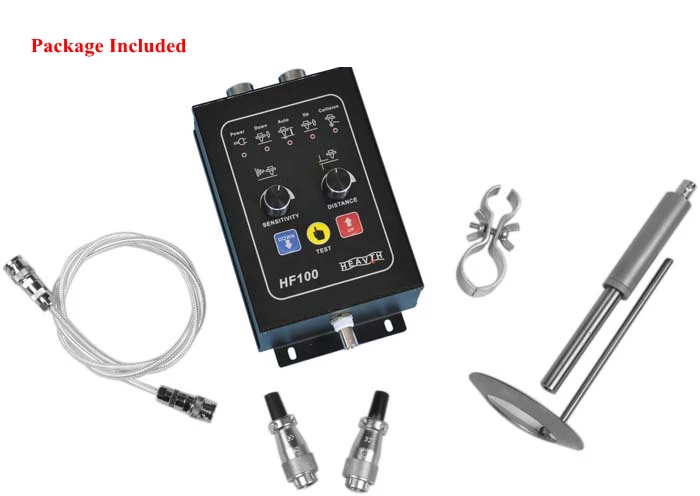

1. Проверьте, чтобы подтвердить, что у вас есть все необходимые детали
2. Придайте себя частям HF100
3. Убедитесь, что подъемник для горелки, который вы используете с HF100, находится в приемлемом диапазоне
4. Ознакомьтесь с инструкциями по настройке механики подъемников в разделе 1,6 руководства
3) Применение:
1. Предназначен для резки пламени с ЧПУ
2. Высокая чувствительность к индукции, плавная и стабильная работа
3. Установите верхний и нижний концевой переключатель внутри, уменьшите потерю двигателя, увеличьте срок службы.
4. Используется для резки фонарь, автоматический контроль высоты режущего станка, он подходит для подавляющего большинства импортных или отечественных моделей станка.
4) технические данные
Основной блок питания: AC24V ± 10% В переменного тока, 50/60 Гц, 100W
Ток: Макс 6А
Подъемный двигатель: DC24V, Максимальная машина постоянного тока с постоянным магнитом для 4A
Рабочая температура: блок управления:-10 ℃ ~ 60 ℃, ВЧ кабель:-55 ℃ ~ 200 ℃
Расстояние датчика: 5 мм-20 мм, регулируемый
Точность: ± 0,1 мм
Длина ВЧ-кабеля: 1000 мм
Тип датчика: Кольцо
Размер датчика: Наружный диаметр 80 мм, внутренний диаметр 40 мм
Размеры корпуса: 180 мм * 100 мм * 65 мм
Вес: Управление коробка 0,9 кг
Управление коробка с датчиком компоненты 1,3 кг
5) навыки технического обслуживания:
1. Правильно Установите фонарь с регулятором высоты.
2. Замените потребитель во времени, прежде чем полностью повредить.
3. Избегайте столкновения с контроллером высоты фонарь.
4. Держите соединительные нити в чистоте.
5. Проверьте, есть ли свободные детали.
6) Спецификация:
Длина * ширина * высота
180*100*65 мм
Рабочее напряжение
AC24V ± 10% 50 Гц/60 Гц
Режим привода
ШИМ (модуляция ширины импульса)
Подъемный двигатель
Двигатель постоянного тока 24 В
Выходной ток
1A ~ 4A, Max 6A
Выходная мощность
100 Вт
Рабочая температура
-10 ~ 60

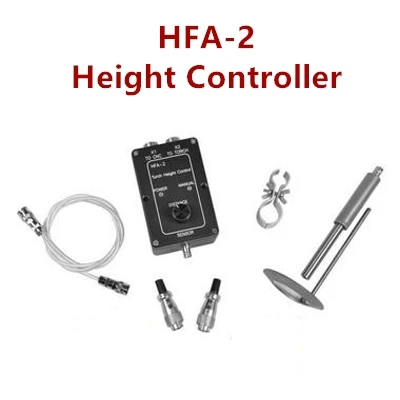

HFA2 емкостный контроллер высоты является замкнутой системой управления ШИМ. Подходит для режущего оборудования с ЧПУ, требующего автоматического контроля высоты режущего фонарь.
Во время процесса резки, сохранение высоты режущего фонарь на постоянной стальной пластине является важным условием для обеспечения качества резки. HFA2 может непрерывно Отрегулируйте режущий фонарь высота на неровных стальные пластины в соответствии с установленным для резки фонарь высота, таким образом, чтобы гарантировать, что высота резки фонарь на стальную пластину остается неизменной.
HFA2 использует принцип емкостного зондирования. Датчик емкостного зонда преобразует расстояние между режущим фонарь и заготовкой в соответствующий электрический сигнал, который обрабатывается логическим управлением и приводит в действие схему управления ШИМ двигателем. Цепь управления PWM ведет Серводвигатель постоянного тока через мост H.
Внешняя оболочка HFA2 имеет специально разработанный алюминиевый корпус для литья под давлением, который имеет характеристики небольшого размера и удобную установку. Теплопроводность алюминиевого материала обеспечивает хороший эффект рассеивания тепла HFA2, а полностью закрытая структура лучше адаптируется к суровой рабочей среде.
Схема HFA2 использует специальный чип управления и высококачественные компоненты. И первым вводит модульный источник питания, логическое Входное реле контроля изоляции, повышенная надежность системы. С точки зрения функций, добавляются «регулировка скорости системы управления» и «Ручная регулировка скорости».
Технические параметры:
Входная мощность: AC/DC24V ± 10%, 4A, DC 24V рекомендуется
Служащего мотора: 24V постоянный магнит DC мотор, максимальная 100W
Температура окружающей среды: контроллер высоты: -10 °F 60 ℃
Высокочастотная линия: -55 ℃∽ 200 ℃
Расстояние срабатывания: 5 мм-30 мм, рекомендуемое расстояние 15 мм
Регулировка Точность: ± 0,2 мм
Высокочастотная линия: 1000 мм
Размер индукционного кольца: 80 мм * 40 мм или аналогичная структура
Размеры: 120 мм × 80 мм × 55 мм (длина × ширина × высота)
Вес: 1,2 кг
Уровень защиты: IP64, предотвращает попадание пыли
Монтажный разъем: WS16 промышленная вилка: пять ядер, семь ядер
Место установки: в диапазоне высокочастотной линии, вдали от источника тепла, где хорошая конвекция воздуха.
