Пульт дистанционного управления QIACHIP, 433 МГц, 85 в, 110 В, 220 В, 2 канала, 433 МГц, 4 кнопки

Универсальный беспроводной пульт дистанционного управления 433 МГц, 85 В переменного тока, 110 В, 220 В, 2-канальный модуль релейного приемника и 4-кнопочный пульт дистанционного управления RF433Mhz

Применение:

Особенности:

* Поддержка нескольких режимов работы: Мгновенный, режим переключения и фиксации.* Поддержка Тип дистанционного управления (код поддержки): Обучающий код (1527), фиксированный код (2262).* Поддержка сохранения количества пультов дистанционного управления: 25 шт. (Примечание: в системе можно хранить до 25 пультов дистанционного управления, если в пультах больше 25 шт., то начальный пульт дистанционного управления будет потерян).* Режим работы RF: Супергетеродинный прием (режим модуляции: ASK).

Характеристики приемника

Входная мощность: 85-250 В переменного токаТок в режиме ожидания: <8,5 мАЧастота RF: 433 мРежим работы RF: СупергетеродинЧувствительность приема: > 97 дБмРасстояние передачи: 20-100 м (открытое пространство)Режим декодирования: программное декодирование MCUУдаленное Хранение: 16 шт.Поддержка удаленного типа: Обучающий код (кодирование 1527)Режим работы: Мгновенный, переключательТип проводки: фиксированная клеммаВыходной терминал: NO , NC , COMРазмеры печатной платы: 68*47*26 мм (Д, Ш, в)

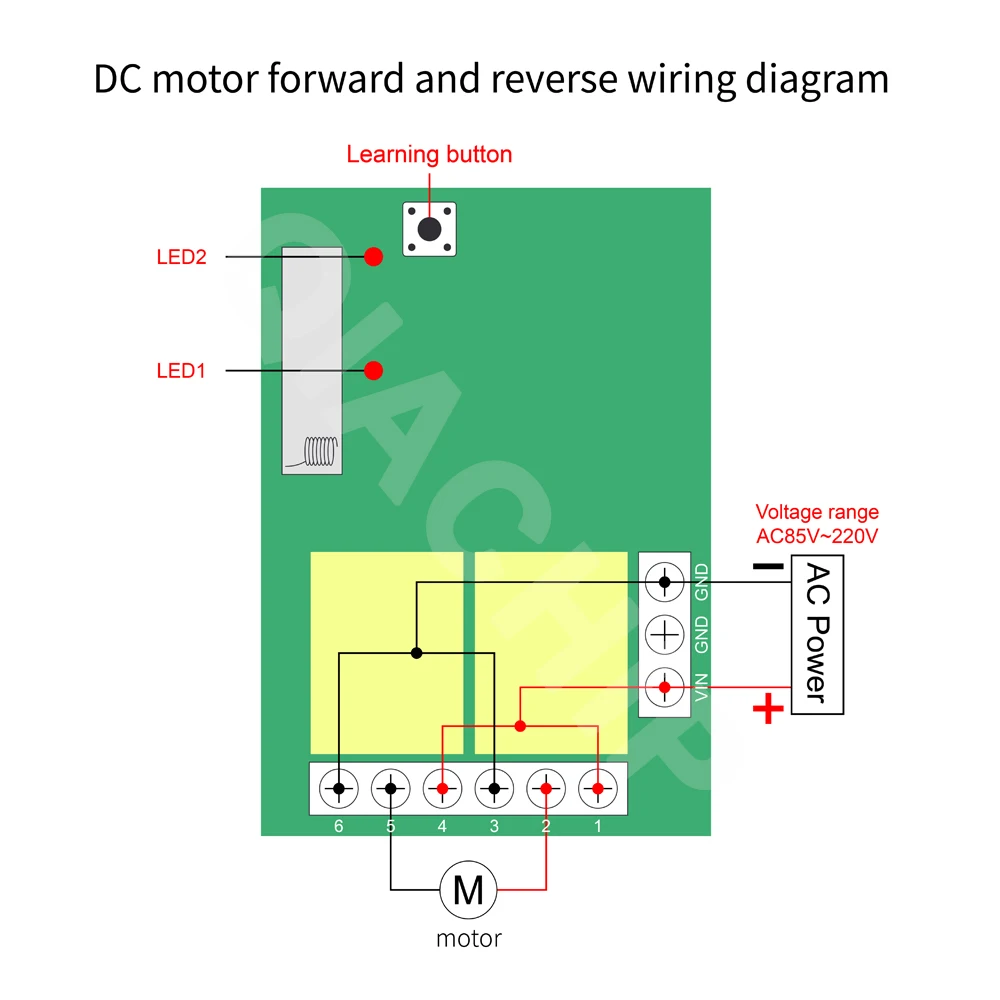

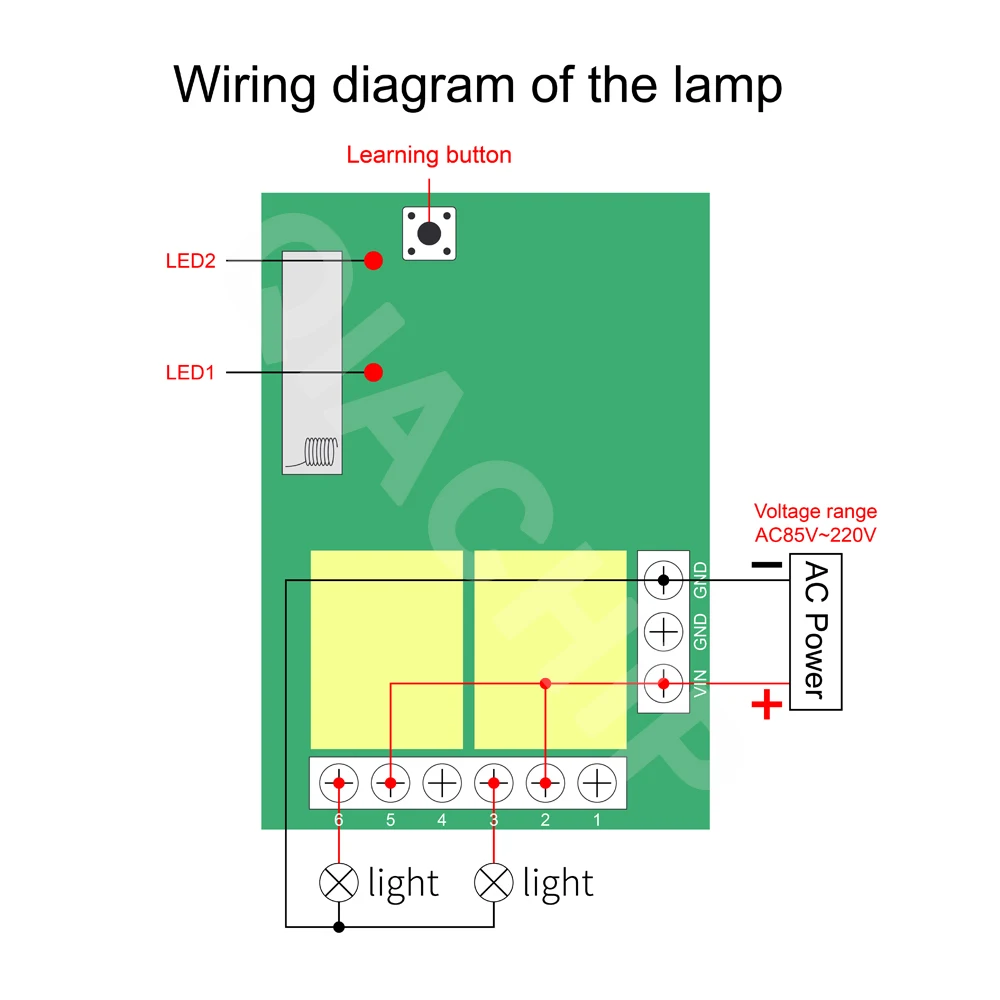

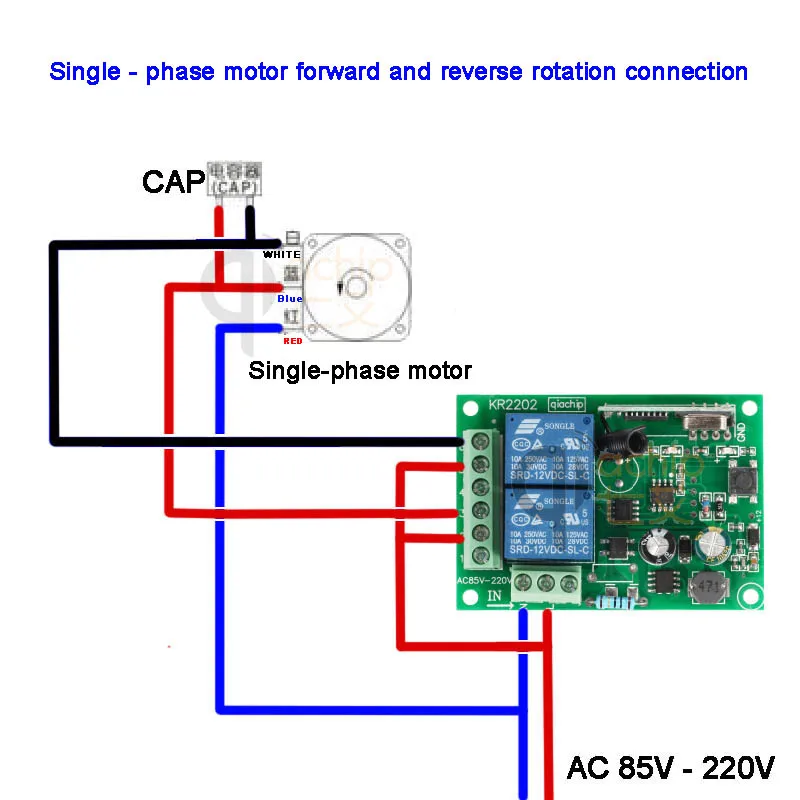

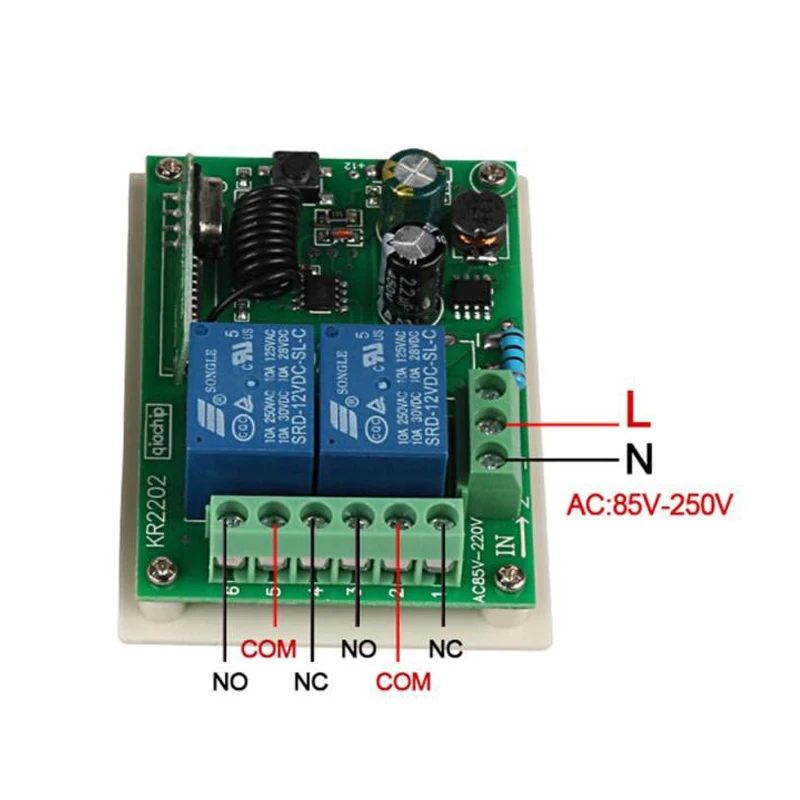

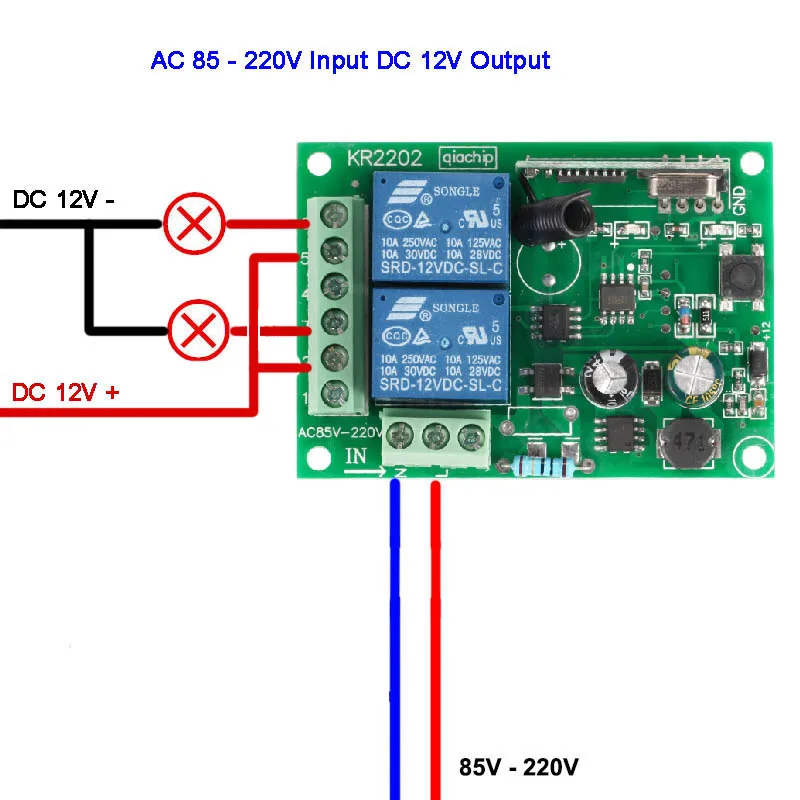

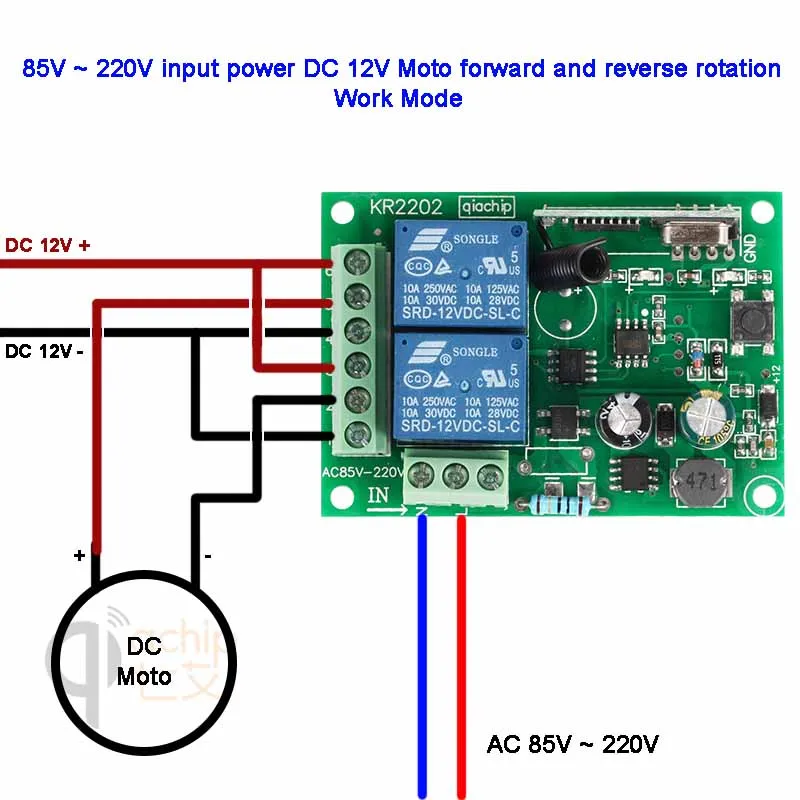

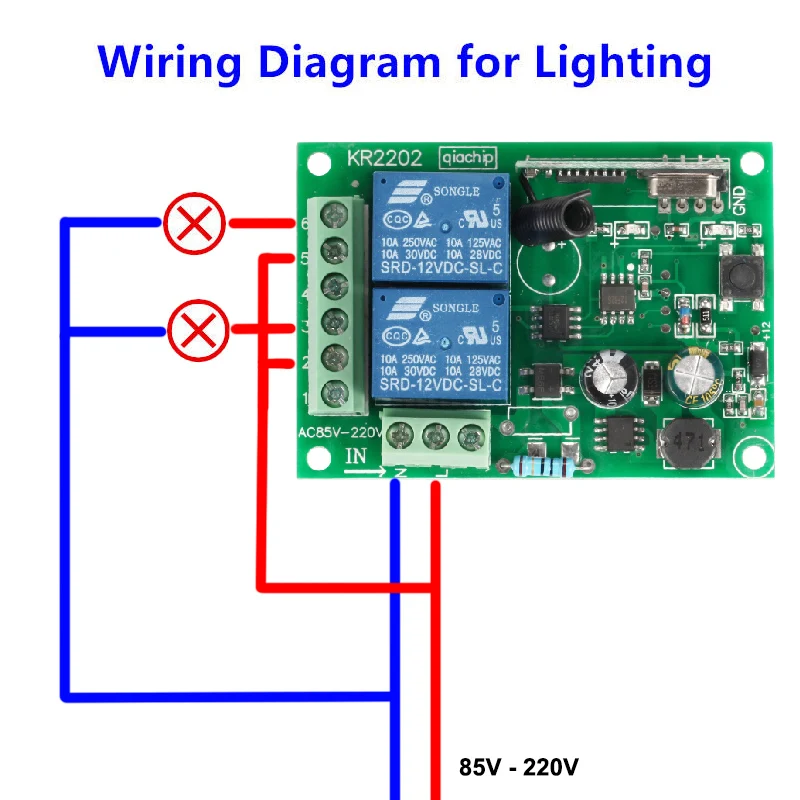

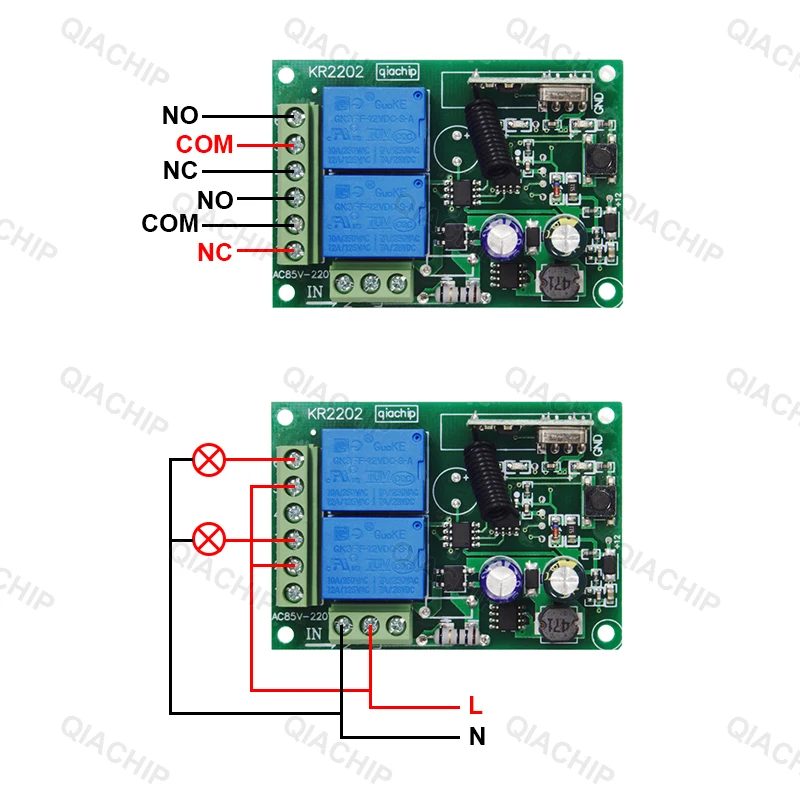

Схема подключения

Инструкции по использованию

О режиме работы

Мгновенный: Нажмите кнопку дистанционного управления, реле подключится, отпустите кнопку дистанционного управления, реле отключится.Переключение: Нажмите один раз на кнопку дистанционного управления, реле подключится, дважды нажмите кнопку дистанционного управления, реле отключится.Блокировка: Нажмите кнопку дистанционного управления A, переходное реле подключится, нажмите кнопку дистанционного управления B, второе реле подключится, и второе реле dis-connects.When вы снова нажимаете кнопку A, реле frist подключается, а второе реле dis-connects.Push другая кнопка дистанционного управления, реле frist и второе реле все отключаются.

Как использовать демо-видео

Демо-версия видео-это старая версия ресивера,Приемник новой версии кнопки имеет разное положение,Но они используются таким же образом.

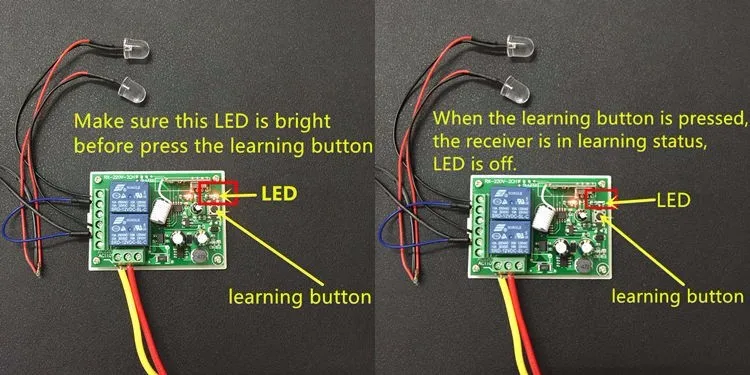

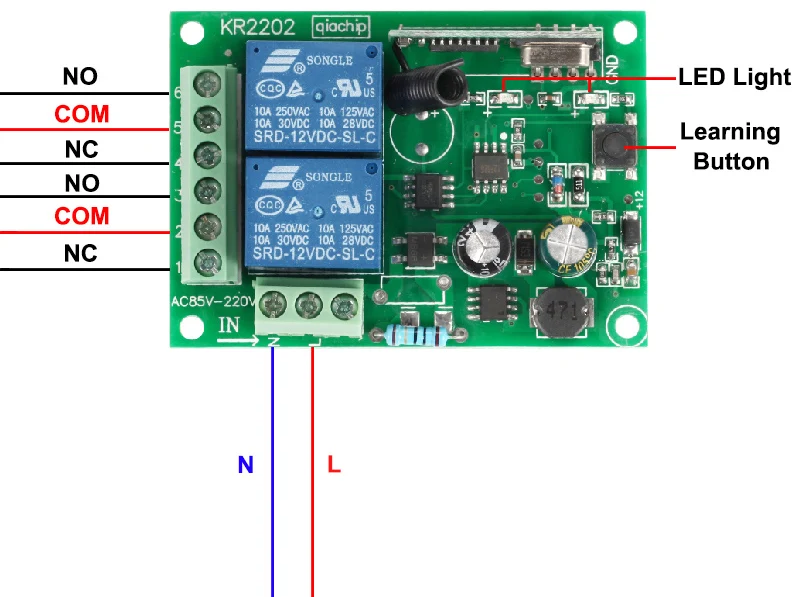

Очистка кода:Нажмите кнопку обучения на приемниках 8 раз, коды будут очищены.После очистки кода все пульты управления больше не будут работать.Изучение кода: (мгновенное)Нажмите кнопку обучения на приемнике 1 раз, он переходит в режим мгновенной настройки.Подождите немного светодиодный погаснет, он переходит в режим обучения.Нажмите кнопку дистанционного управления «A», светодиодный индикатор на плате приемника начнет мигать, а затем погаснет. Дистанционная кнопка «A» будет управлять реле сигнала.Затем нажмите кнопку дистанционного управления «B», светодиодный индикатор на плате приемника начнет мигать, затем погаснет. Удаленная кнопка «B» будет управлять вторым реле. Настройка выполнена.Изучение кода: (переключение)Нажмите кнопку обучения на приемнике 2 раза, он переходит в режим мгновенного переключения.Подождите немного светодиодный погаснет, он переходит в режим обучения.Нажмите кнопку «A» на пульте дистанционного управления, светодиодный индикатор на плате приемника начнет мигать, а затем погаснет. Дистанционная кнопка «A» будет управлять реле сигнала.Затем нажмите кнопку дистанционного управления «B», светодиодный индикатор на плате приемника мигнет, затем погаснет. Удаленная кнопка «B» будет управлять вторым реле. Настройка выполнена.Изучение кода: (блокировка)Нажмите кнопку обучения на приемнике 3 раза, он переходит в режим моментальной блокировки.Подождите немного светодиодный погаснет, он переходит в режим обучения.Нажмите кнопку «A» на пульте дистанционного управления, светодиодный индикатор на плате приемника начнет мигать, а затем погаснет. Дистанционная кнопка «A» будет управлять реле сигнала.Затем нажмите кнопку дистанционного управления «B», светодиодный индикатор на плате приемника начнет мигать, а затем погаснет. Дистанционная кнопка «B» будет управлять вторым реле. Настройка выполнена. Другие кнопки разблокировки отключены по умолчанию.

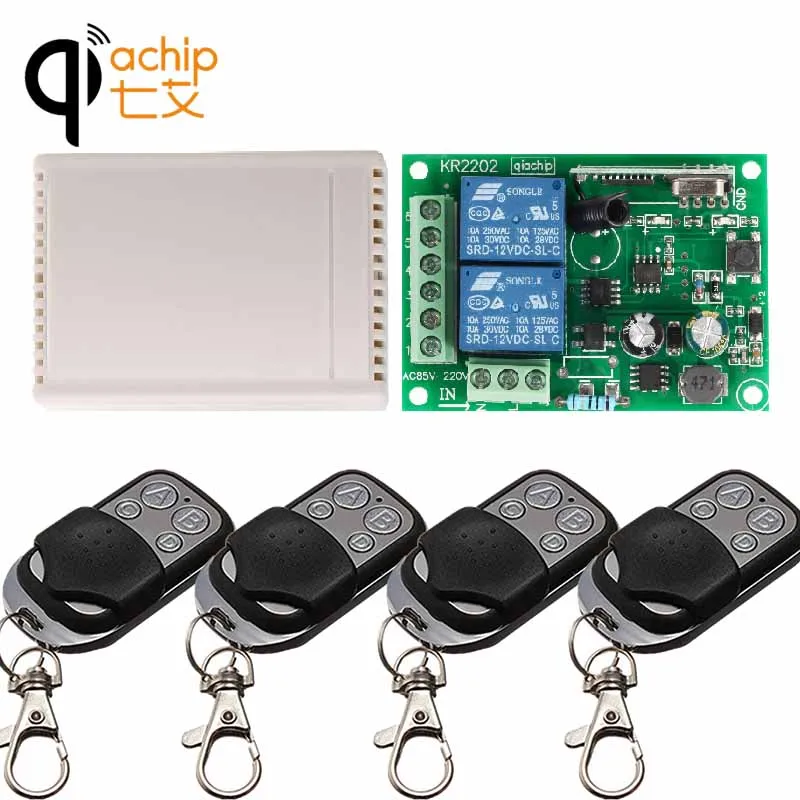

Посылка

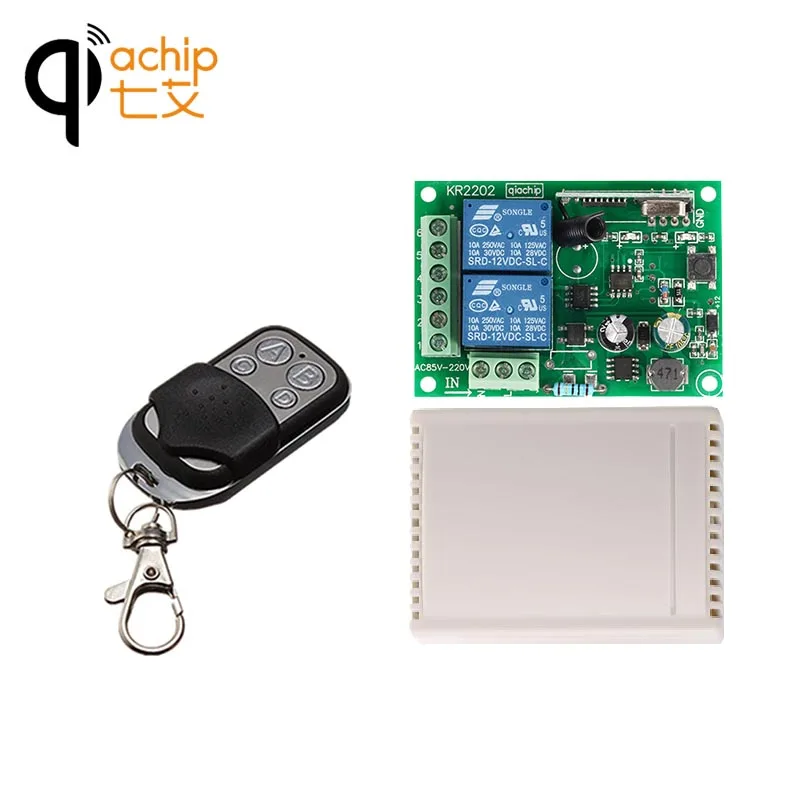

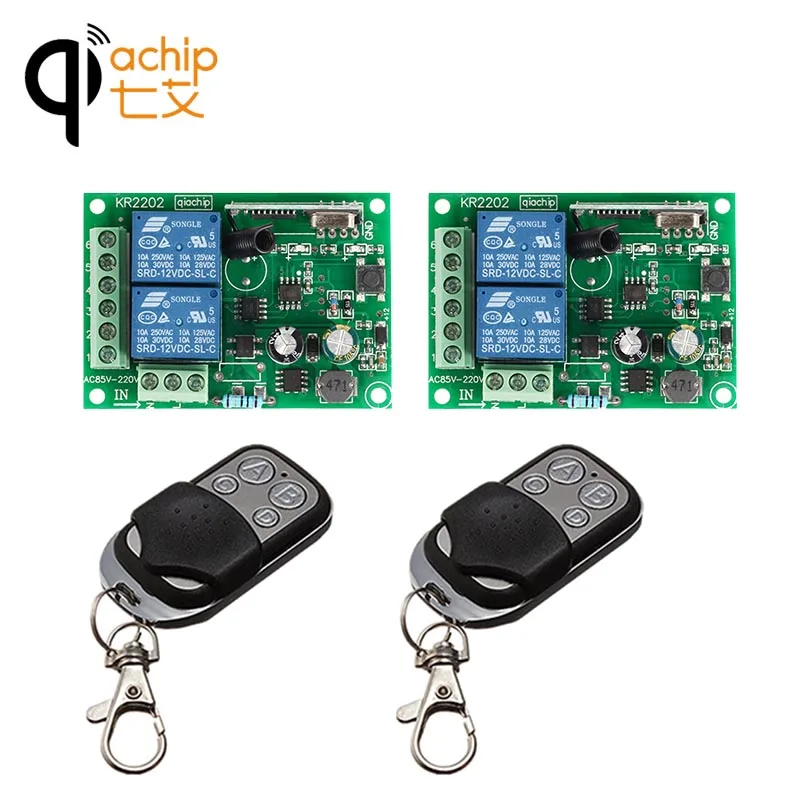

1) 2 пульта дистанционного управления и 1 приемникПульт дистанционного управления * 2 шт. (включая батарею)Модуль приемника * 1 шт. (включая корпус)

2) 1 пульт дистанционного управления и 1 приемникПульт дистанционного управления * 1 шт. (включая батарею)Модуль приемника * 1 шт. (включая корпус)

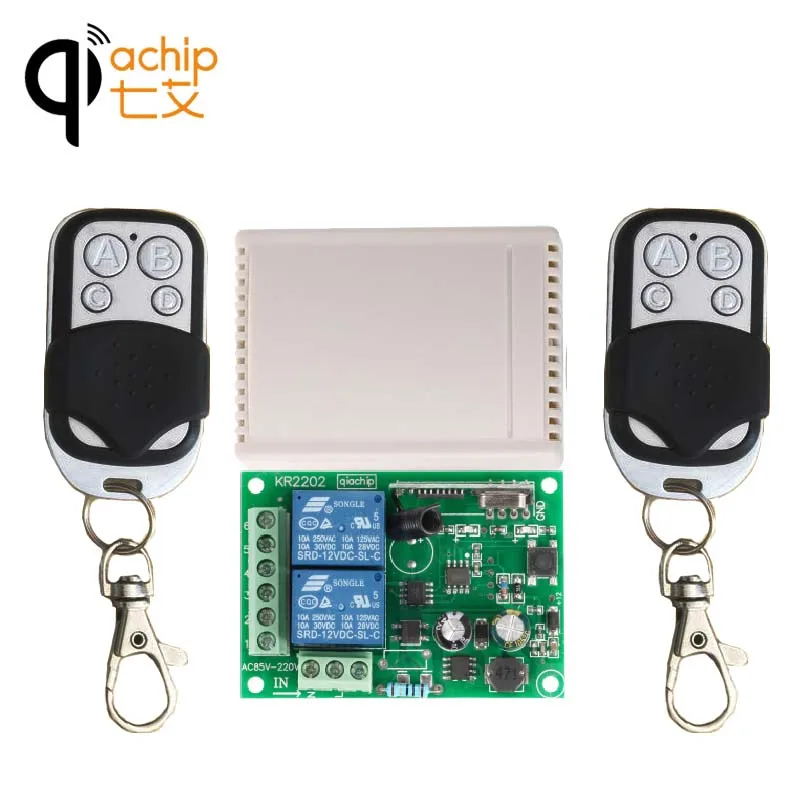

3) 4 пульта дистанционного управления и 1 приемникПульт дистанционного управления 4 шт. (включая батарейку)Модуль приемника 1 шт. (включая корпус)

Примечание

Пожалуйста, выберите нужные вам варианты, мы отправляем товар в соответствии с вашим выбором.Если вы не понимаете. Пожалуйста, используйте компьютер для просмотра видео на странице сведений о продукте или отправьте нам сообщение.
