Набор контроллеров CNC 4 оси Nema 23 шаговый двигатель + одноосная система TB6600 + Mach3 USB карты STB4100 V2.1 + 350W 24V источника питания

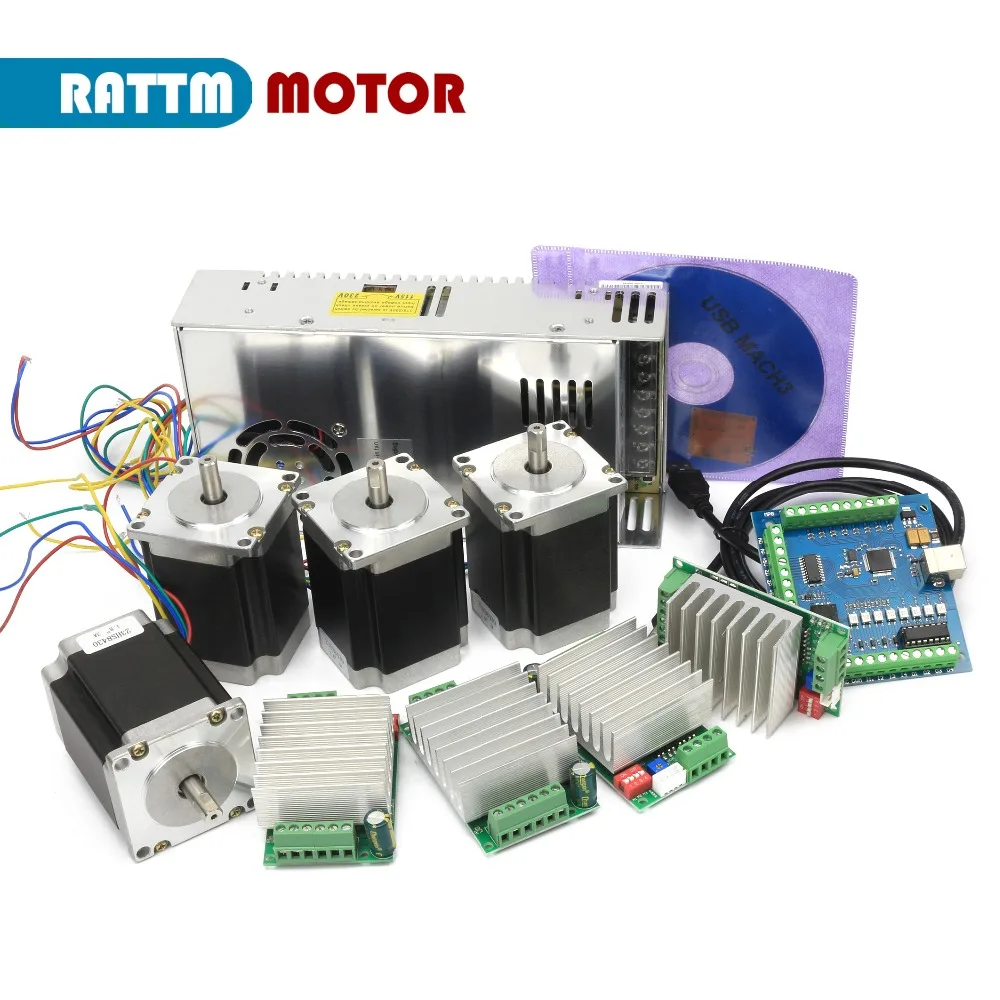

Посылка включает:

4x 23HS8430 шаговый двигатель

4x TB6600 Драйвер шагового двигателя (белый)

1x Mach3 USB карта движения STB4100 V2.1

1x350W 24V импульсный источник питания

1x кабель и CD

Пожалуйста, обратите внимание:

После размещения заказа, пожалуйста, оставьте свой адрес электронной почты, мы можем отправить вам руководство на английском языке

Общая Спецификация:

Точность угла шага: + - 5% (полный шаг, не нагрузка)

Точность сопротивления: + - 10%

Точность Индуктивности: + - 20%

Повышение температуры: 80 градусов макс (номинальный ток, 2 фазы на)

Температура окружающей среды ----------- 20deg ---- + 50deg

Сопротивление изоляции: 100 Ом Мин, 500 В постоянного тока

Прочность изоляции -------- 500VAC в течение одной минуты

Технический паспорт (23HS8430,8 мм диаметр вала, 270oz-in или 18кг. cm Крутящий момент)

Рисунок:

Проводка:

Красный: A +

Зеленый: A-

Желтый: B +

Синий: B-

Характеристика:

1. Выходной ток плавно регулируется, чтобы удовлетворить ваши различные требования к применению.

2. Автоматическая функция полупотока. Он также оснащен автоматическим выключателем полупотока, который прост в использовании.

3. Используйте Высокоскоростной оптический Лотос 6N137 для обеспечения высокой скорости, не теряя шаг.

4. Инструкции по разделению печатаются на задней части доски.

5. Принимает увеличенный радиатор, хорошее тепловыделение.

6. С функцией защиты от короткого замыкания, без беспокойства.

7. Используя общий режим ввода анода, есть два входных разъема, проводка более удобна.

Параметры:

1. Рабочее напряжение-10 В-45 В постоянного тока. Рекомендуется использовать импульсный источник питания DC32V для источника питания.

2. Принять 6N137 высокоскоростной оптический корень лотоса для обеспечения высокой скорости, не теряя шаг.

3. Использование нового высокотокового, высоковольтного TB6600HG нового оригинального чипа Toshiba, с выключением низкого напряжения, выключением перегрева и перегрузки по току, а также защитой от короткого замыкания по сравнению с TB6560.

4. Номинальная максимальная выходная мощность достигает: ± 4,5a.

5. Подходит для 42, 57, 86 двухфазных/четырехфазных/четырехпроводных/шестипроводных шаговых двигателей в пределах 4.2A.

6. Автоматическая функция полупотока.

7. Разделение: полный шаг, половина шага, 1/4 шаг, 1/8 шаг, 1/16 шаг, максимум 16 делений.
