USB Blaster (ALTERA CPLDFPGA загрузчикэмуляторотладчикпрограмматор) Интегральные схемы

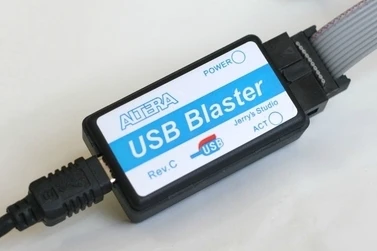

USB Blaster ALTERA CPLD/FPGA загрузка/эмулятор/отладчик

Характеристики для загрузки USB Blaster1 Поддержка встроенного логического анализатора SignalTap II

2. Поддерживает полный спектр устройств в компании ALTERA

CPLD: MAX3000, MAX7000, MAX9000 и MAXII и т. Д.FPGA: Stratix, StratixII, StratxIII, Cyclone, CycloneII, CycloneII, ACEX1K, APEX20K и FLEX10K и т. Д.Активное последовательное устройство конфигурации: EPCS1, EPCS4, EPCS16, EPCS64 и т. Д.Усовершенствованное устройство конфигурации: EPC1, EPC4 и т. Д.3 поддерживает три типа режима загрузки: AS, PS и JTAG4 Поддержка Nios II Встроенный мягкий процессор связи и отладки в системе, Rev.C является последней прошивкой5 высокая скорость: в 6 раз быстрее, чем обычно используется параллельная загрузка ByteBlasterII6. Простота в использовании: интерфейс MiniUSB, удобное подключение, 2 режима подсветки для облегчения отладки7 Примечание: ноутбук почти устранил параллельный порт, поэтому часто используемый ByteblasterMV и ByteblasterII кабель для загрузки не был использован в ноутбуке, поэтому для пользователей ноутбуков использовать usb-кабель для загрузки удобно, является обязательным8 совместимы с ALTERA USB Blaster, в то же время с методом использования, функциональной и производительностью и оригинальной линией загрузки ALTERA

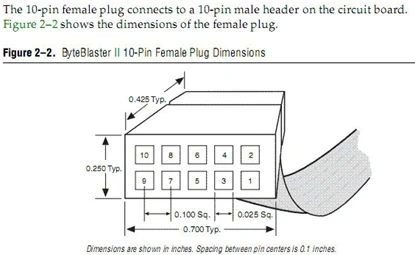

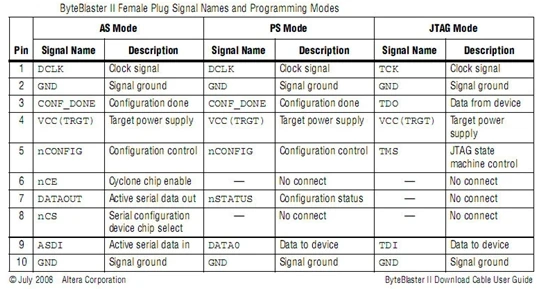

Определение штифта: используется для стандарта Altera, определяемого следующим образом:

Конфигурация системы1. Поддержка системы WinXP, Win72, Quartus II версии 4,0 и выше

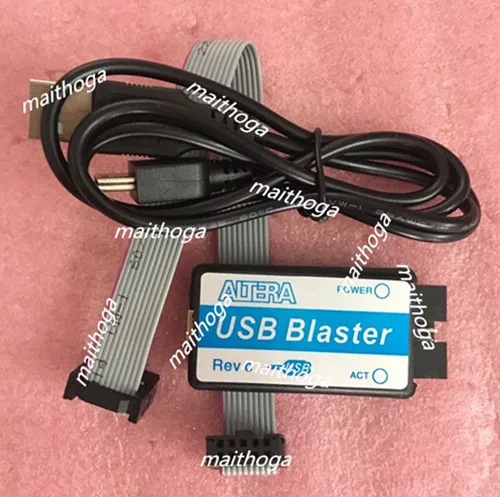

Список доставки1) 1 * USB Blaster программист2) 1 * USB кабель3) 1*10 core JTAG data line

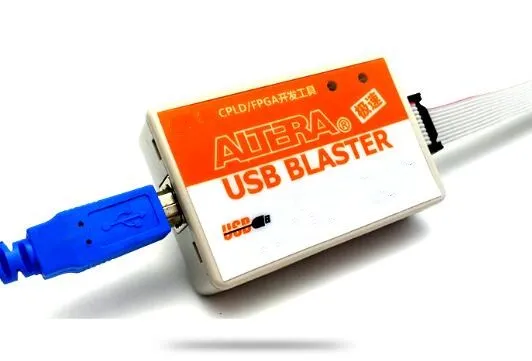

Высокоскоростной USB бластер Altera

Преимущество

1 после загрузки, завершения программы, программа работает, и эффективно и удобно

2. Поддержка серии chip ALTERA (CPLD/FPGA), отличная совместимость

3 Поддержка XP/ WIN7/ WIN8

4 Поддержка встроенного логического анализатора

5 Используйте последнюю прошивку, поддержка отладки NIOS

6 Поддержка широкого напряжения

7 использование экологически чистых предохранителей для самоизвлечения Используйте элементы для защиты вашего устройства от повреждений и ожогов

8 регулятор напряжения конденсатора для обеспечения стабильности системы

9 SMD резистор конденсатор с использованием SAMSUNG, Министерства здравоохранения оригинального материала
