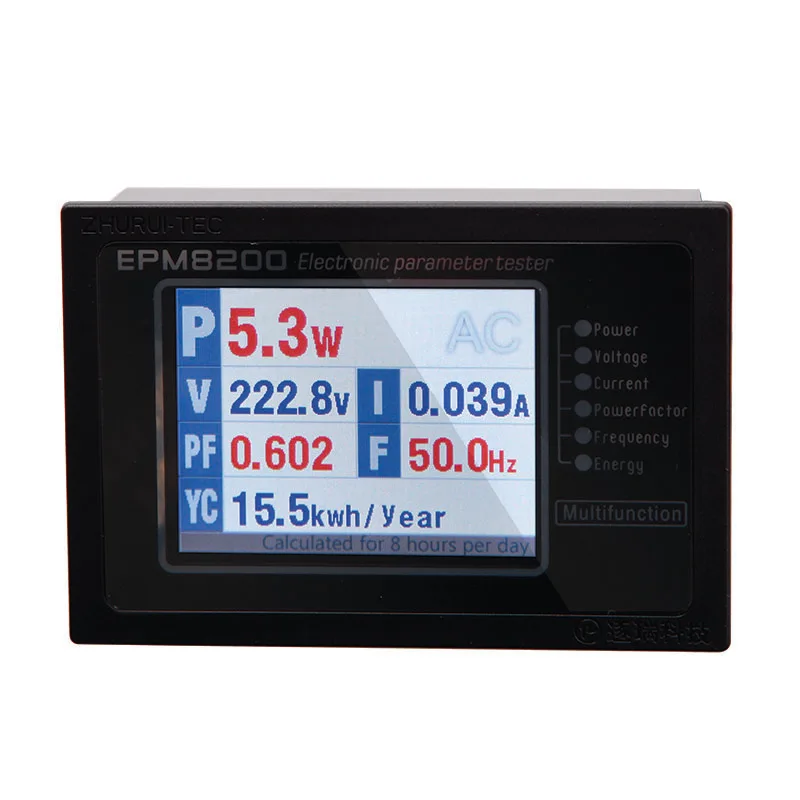

ZHURUI EPM8200 LCD TFT цифровой однофазный счетчик электроэнергии переменного токамонитор мощностиваттметр1000 Вт4 а220 В

Основные технические параметры:

Работа

Напряжение

AC85V ~ 265V

Потребляемая мощность

<1,5 Вт

Рабочая частота

45 ~ 65 Гц

Диапазон измерения мощности

0 ~ 999,9 Вт

Разрешение мощности

0,1 Вт

Точность измерения мощности

0.5% FS

Диапазон входного напряжения

AC2V ~ 275V

Разрешение напряжения

0,1 в

Точность измерения напряжения

0.5% FS

Диапазон входного тока

AC0 ~ 4A

Текущее разрешение

0. 001A

Точность измерения тока

0.5% FS

Диапазон коэффициента мощности

0 ~ 1,000

Разрешение коэффициента мощности

0,001

Точность коэффициента мощности

0.5% FS

Диапазон частот

10,0 ~ 99,9 Гц

Разрешение частоты

0,1 Гц

Точность измерения частоты

0.5% FS

Ежегодное потребление электроэнергии

0 ~ 99999,9

КВт/год

Ежегодное разрешение электроэнергии

КВтч/год

Годовая точность измерения электроэнергии

0.5% FS

Частота дискретизации

2 раза/с

Режим отображения

Цветной дисплей TFT 2,4 дюйма

Отображение превышения диапазона

"Высокий"

Установка

Встроенная установка

Размер

90,0 мм x 61,0 мм x 30,0 мм

Размер отверстия

88,0 + 0,5 мм x + мм

Рабочая температура

0 ~ 50

Влажность рабочей среды

? 85% RH

* Ежегодное потребление электроэнергии в течение восьми часов в день

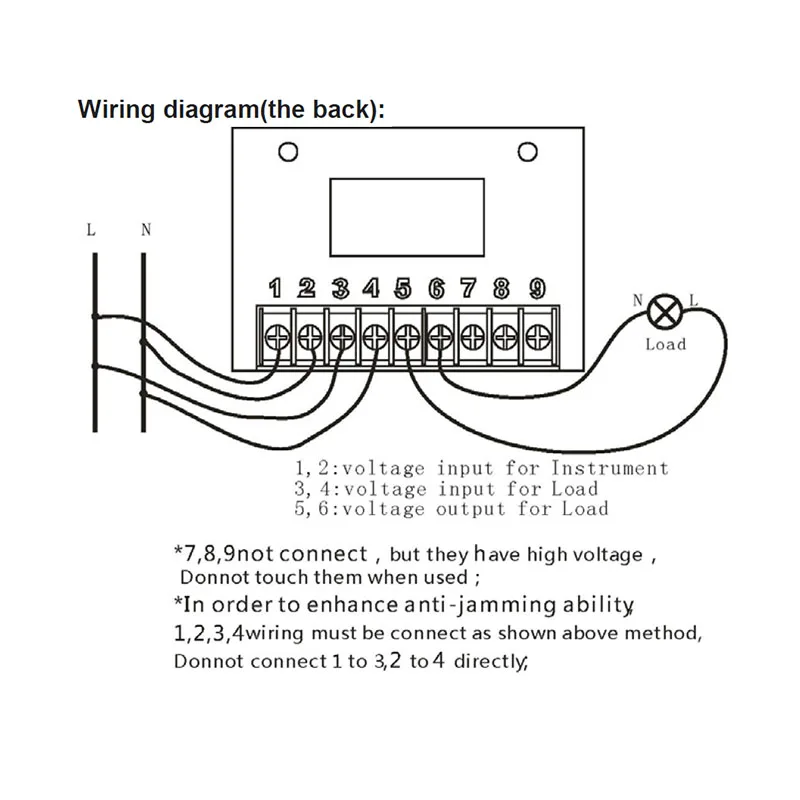

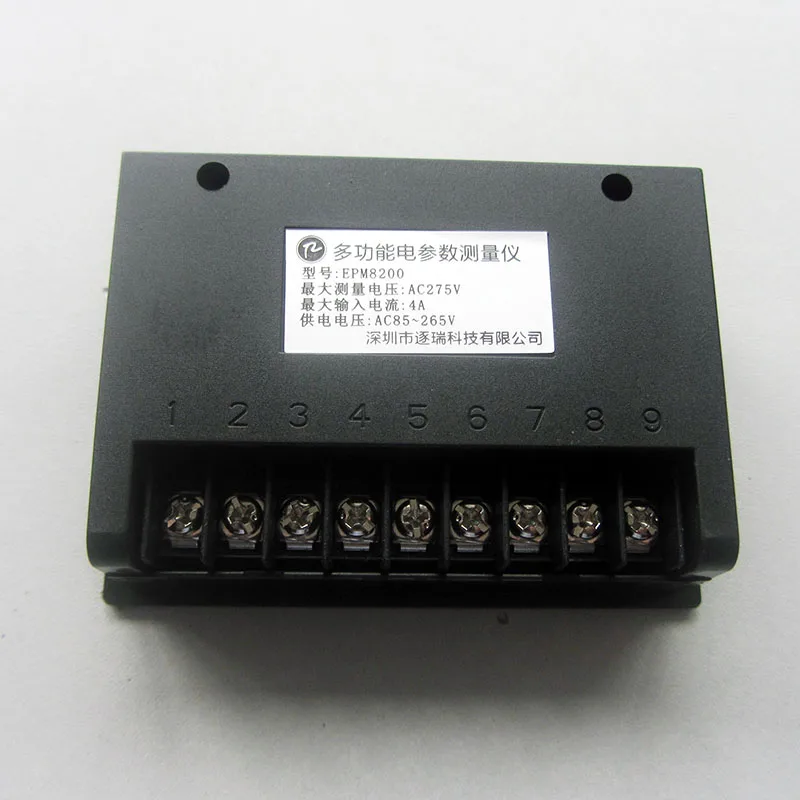

Схема подключения (сзади):

Проводка:

1,2 подключение к AC 85 В ~ 265 В,

3,4 подключение к напряжению питания нагрузки,

5,6 подключение к нагрузке.

Диапазон напряжения от 1 до 2 составляет 85 ~ 265 В переменного тока,

Диапазон напряжения от 3 до 4 составляет 2 ~ 275 В переменного тока.

Проводка должна быть подключена как показано выше способом, иначе это может привести к повреждению измерителя мощности.

Примечание: есть высокое напряжение, будьте осторожны с поражением электрическим током
