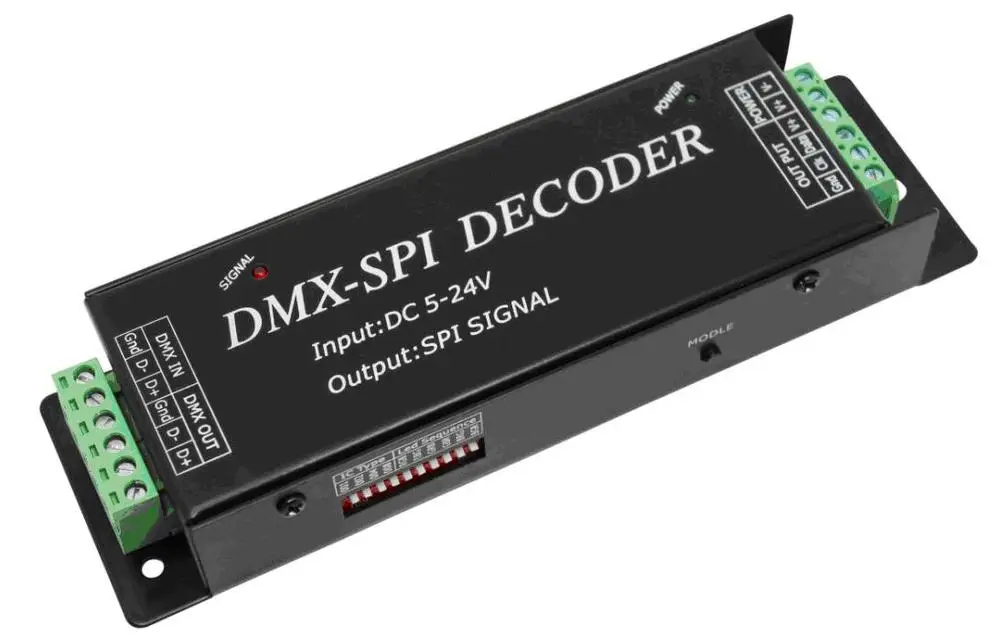

Декодер DMX- SPI, поддержка 10 видов разных пикселей IC, вы можете выбрать необходимый IC с помощью dip switch

Суммирование

DMX-SPI декодирует усовершенствованный блок микроуправления, он получает Стандартный DMX-512 цифровой контрольный сигнал, который широко используется на международном уровне и преобразует его в сигнал SPI для привода светодиодный, он поддерживает 10 видов различных моделей ламп, в то же время порт сигнала DMX имеет меры защиты от молнии; Вы можете подключить декодер DMX к цифровой консоли DMX для достижения затемнения или различных изменений процедур. Не подключен к консоли DMX, вы можете выбрать встроенный 35 видов узоров по умолчанию с помощью кнопки modle, точки по умолчанию-1024.

Технические параметры

Контроллер

Рабочая температура: -20-60

Входное напряжение: DC5-24V

Выход: сигнал SPI (данные, CLK)

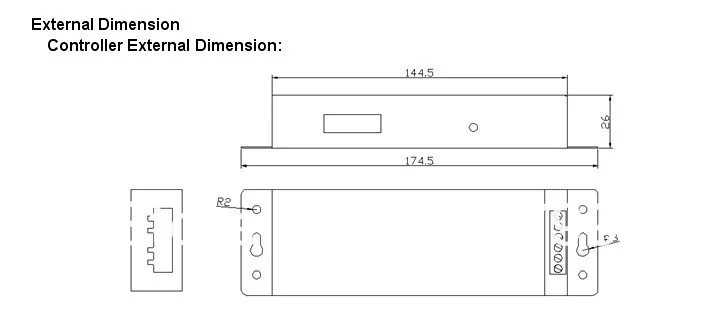

Внешние размеры: L175 x W53 x H27 (мм)

Размер упаковки: L180 x W58 x H55 (мм)

Вес нетто: 256,2 г

Вес брутто: 292,6 г

Максимальная мощность: 480 Вт

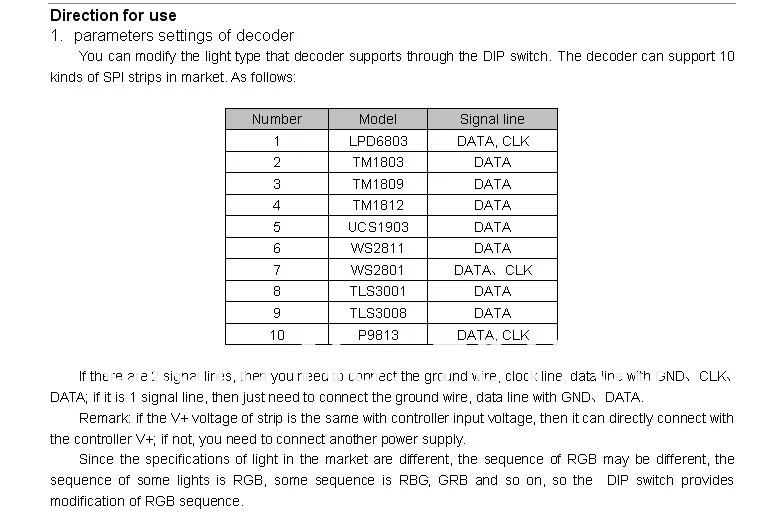

Направление для использования

Параметры настройки декодера

Вы можете изменить тип светильник, который декодер поддерживает Через DIP-переключатель. Декодер может поддерживать 10 видов SPI полосок на рынке. Следующим образом:

Номер

Модель

Сигнальная линия

1.

LPD6803

Данных, CLK

2.

TM1803

Данные

3.

TM1809

Данные

4.

TM1812

Данные

5

UCS1903

Данные

6

WS2811

Данные

7

WS2801

Данные CLK

8

TLS3001

Данные

9

TLS3008

Данные

10

P9813

Данных, CLK

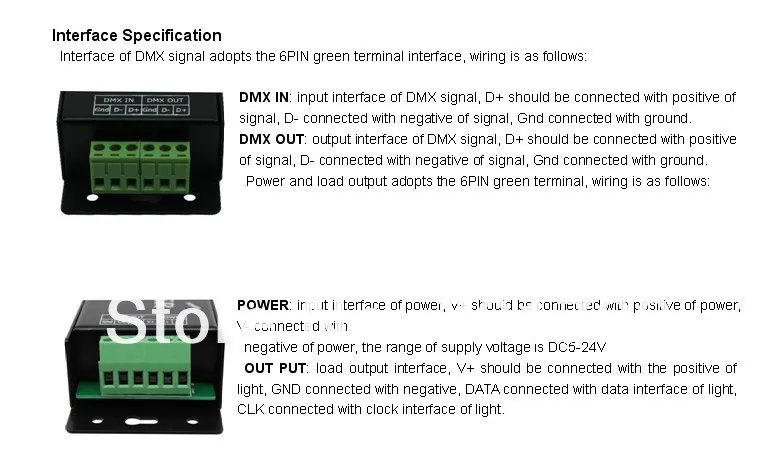

Если есть 2 сигнальные линии, вам нужно подключить провод заземления, часовую линию, линию передачи данных с данными GND CLK; Если это 1 сигнальная линия, затем просто нужно подключить провод заземления, линия данных с данными GND.

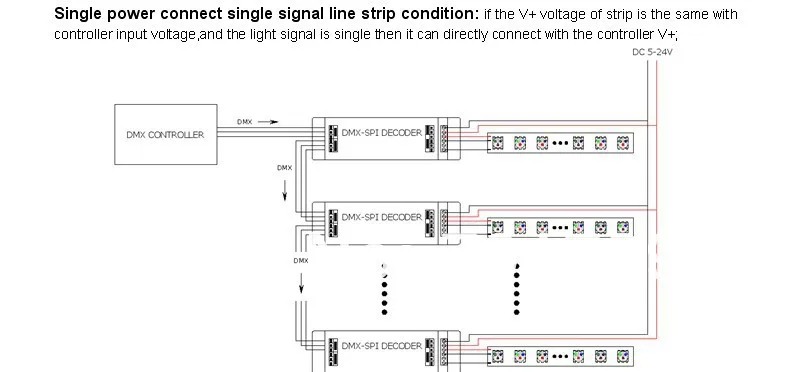

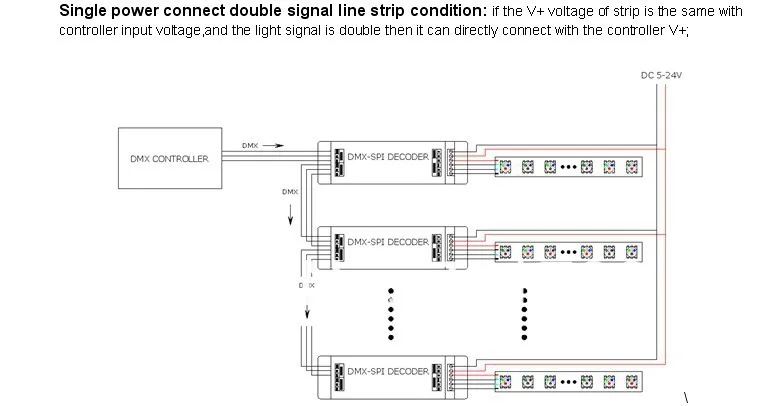

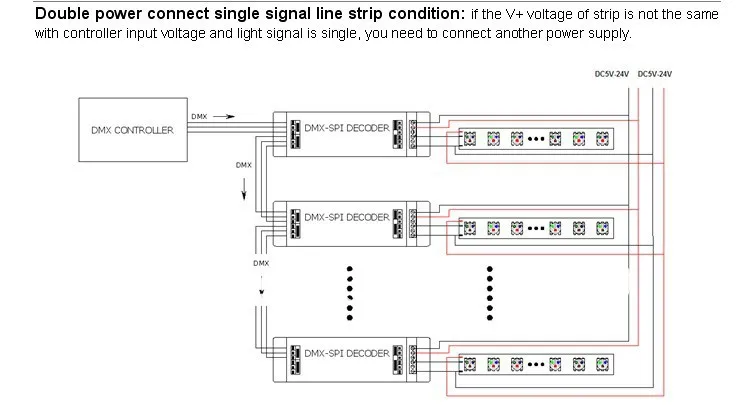

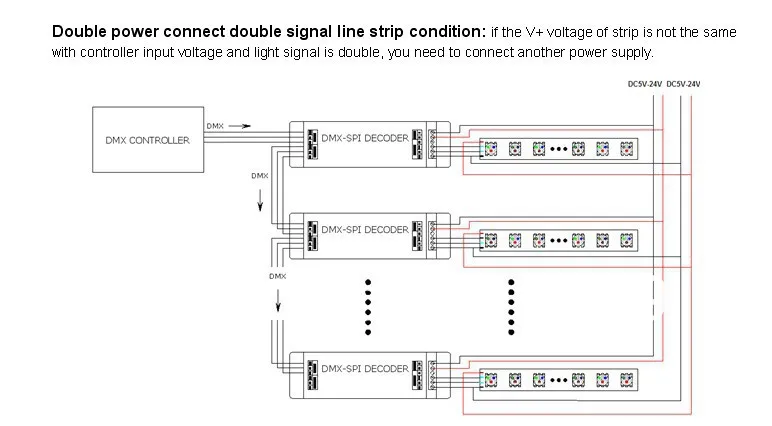

Примечание: Если напряжение полосы V + совпадает с входным напряжением контроллера, то он может напрямую подключаться к контроллеру V +; Если нет, вам нужно подключить другой источник питания.

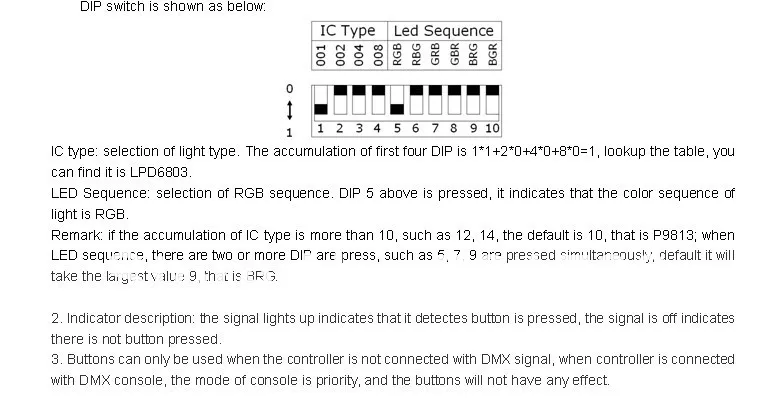

С тех пор, как спецификации светильник на рынке отличаются друг от друга, последовательность RGB могут отличаться друг от друга, последовательность некоторые светильник s цветная (RGB), некоторые последовательности RBG, GRB и так далее, таким образом, DIP-переключатель обеспечивает изменение последовательности RGB.

Изменения режима указаны в следующей таблице:

Режим

Инструкция по режиму

1.

Статический красный

2.

Статический зеленый

3.

Статический синий

4.

Статический желтый

5

Статический фиолетовый

6

Статический циан

7

Статический белый

8

Красная лошадь направо

9

Зеленая лошадь направо

10

Синяя лошадь направо

11

Три основных цвета стробоскоп

12

Семицветная стробоскоп

13

Три основных цвета jumpy изменить

14

Семицветное изменение jumpy

15

Три цвета смешивания, три цвета волны по волнам, идущим вперед

16

Семицветная волна в прямом направлении

17

Красный путь вперед

18

Красный путь назад

19

Зеленый путь вперед

20

Зеленая тропа обратного направления

21

Синий путь вперед

22

Синий путь назад

23

Семицветная беговая дорожка в обратном направлении

24

Семицветная беговая дорожка в прямом направлении

25

Изменить цвет фиолетовый-Красный-фиолетовый в прямом направлении

26

Изменить цвет желтый-зеленый-желтый в прямом направлении

27

Изменение цвета: голубой-зеленый-голубой

28

Изменить цвет фиолетовый-синий-фиолетовый в прямом направлении

29

Изменение цвета: голубой-синий-голубой

30

Изменить цвет белый-красный-белый в прямом направлении

31

Изменить цвет желтый-Красный-желтый в прямом направлении

32

Изменить цвет красный-желтый-красный

33

Изменение цвета зеленый-голубой-зеленый

34

Изменение цвета синий-фиолетовый-синий

35

Автоматическое воспроизведение 8 ~ 34
