Waveshare STM32 Cortex-M0 макетная плата Open32F0-D стандарт разработан для ST официального инструмента STM32F0DISCOVERY

Обзор

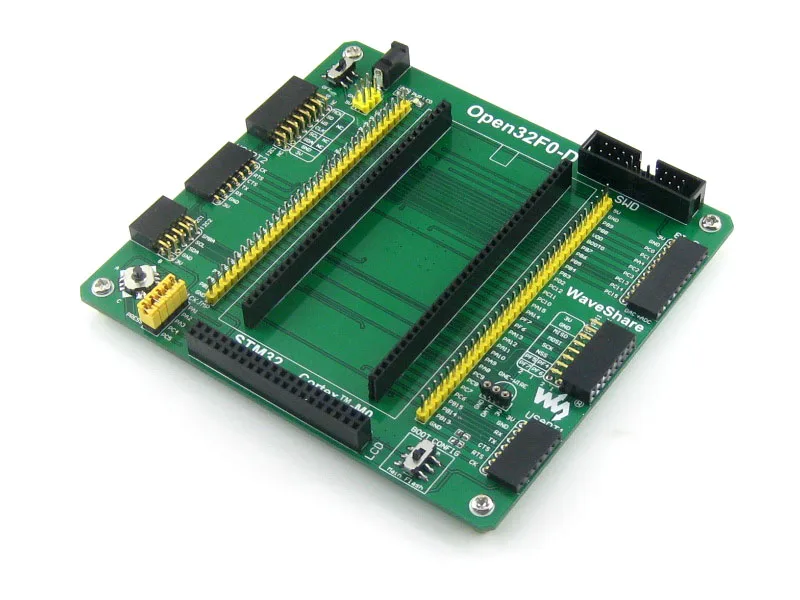

Open32F0-D-это разработочная плата STM32, предназначенная для официального инструмента STSTM32F0DISCOVERY, Который показываетSTM32F051R8T6Микроконтроллер на борту.

Open32F0-D поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32F0.

Что на материнском доске

STM32F0DISCOVERY розетка:Для легкого подключения STM32F0DISCOVERY Интерфейс 8I/Os + DAC + ADC:Для подключения аксессуаров, таких как кнопки, двигатели, AD/DA Модуль и т. Д. Интерфейс USART2:Легко подключается к RS232, RS485, USB к 232 и т. Д. SPI1 / SPI2 интерфейс:Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д. ЖК-разъем:Для подключения сенсорного ЖК-экрана Интерфейс USART1:Легко подключается к RS232, RS485, USB к 232 и т. Д. Интерфейс I2C1 / I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), FRAM (FM24CLxx) и т. д. I2S / I2C1 интерфейс:Легко подключается к периферийным устройствам I2S, таким как аудио модуль и т. д. Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. 5 В/3,3 В Потребляемая мощность/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя 5V DC jack MCU контактный разъем:Все порты MCU I/O доступны на разъемах расширения для дальнейшего расширения SWD интерфейс:Для отладки/программирования Перемычка для джойстика Короткая перемычка для подключения джойстика к стандартному I/Os, используемому в коде примера Откройте перемычку для подключения джойстика к пользовательским I/Os через перемычки Переключатель режима загрузки:Для настройки бут0 pin Выключатель питания Индикатор питания Джойстик:Пять позиций Что на STM32F0DISCOVERY

Микроконтроллер STM32F051R8T6 с 64 КБ флэш, 8 КБ RAM В LQFP64 посылка Бортовой ST-LINK/V2 с переключателем режимов выбора для использования набора в качестве автономного ST-LINK/V2 (с разъемом SWD для программирования и отладки) Питание платы: через usb-шину или от внешнего напряжения питания 5 В Внешний источник питания: 3 в и 5 В Четыре светодиода: LD1 (красный) для включения питания 3,3 В LD2 (красный/зеленый) для USB связи LD3 (зеленый) для выхода PC9 LD4 (синий) для выхода PC8 Две кнопки (пользователь и сброс) Удлинитель для всех LQFP64 I/Os для быстрого подключения к макетной плате и легкого зондирования Предоставляется дополнительная плата, которая может быть подключена к удлинительному соединителю для еще более легкого прототипирования и зондирования. Фотографии

Примечание: Стандарт Open32F0-D не включает STM32F0DISCOVERY и другие вспомогательные платы.

Интерфейс SWD

На рисунке ниже показана надпись интерфейса SWD

Ресурсы для развития Сопутствующее программное обеспечение (KEIL и т. д.) Демонстрационный код (примеры в C, μC/OS-II) Схема (PDF) STM32 разработка документов (техническое описание и т. Д.)

Вики:Www.wav eshare.com/wiki/Open32F0-D

Посылка

Вес:0,202 кг
