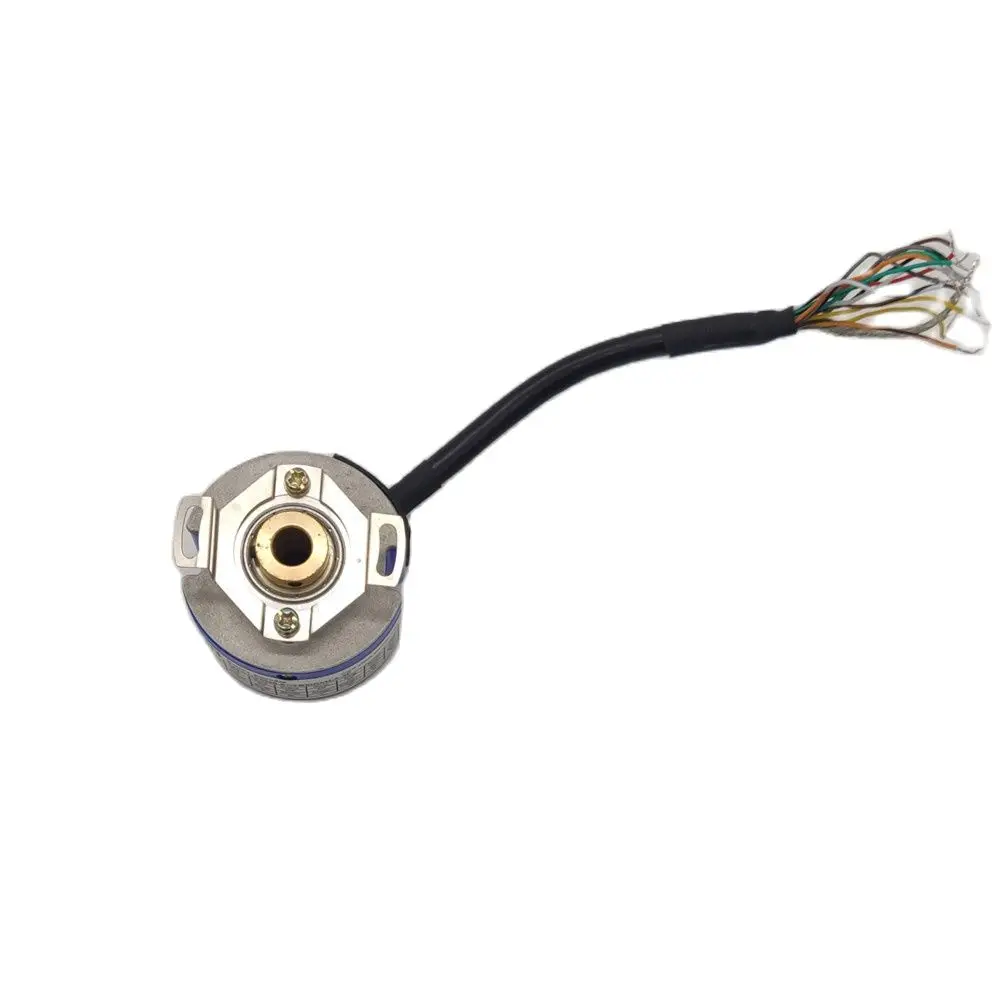

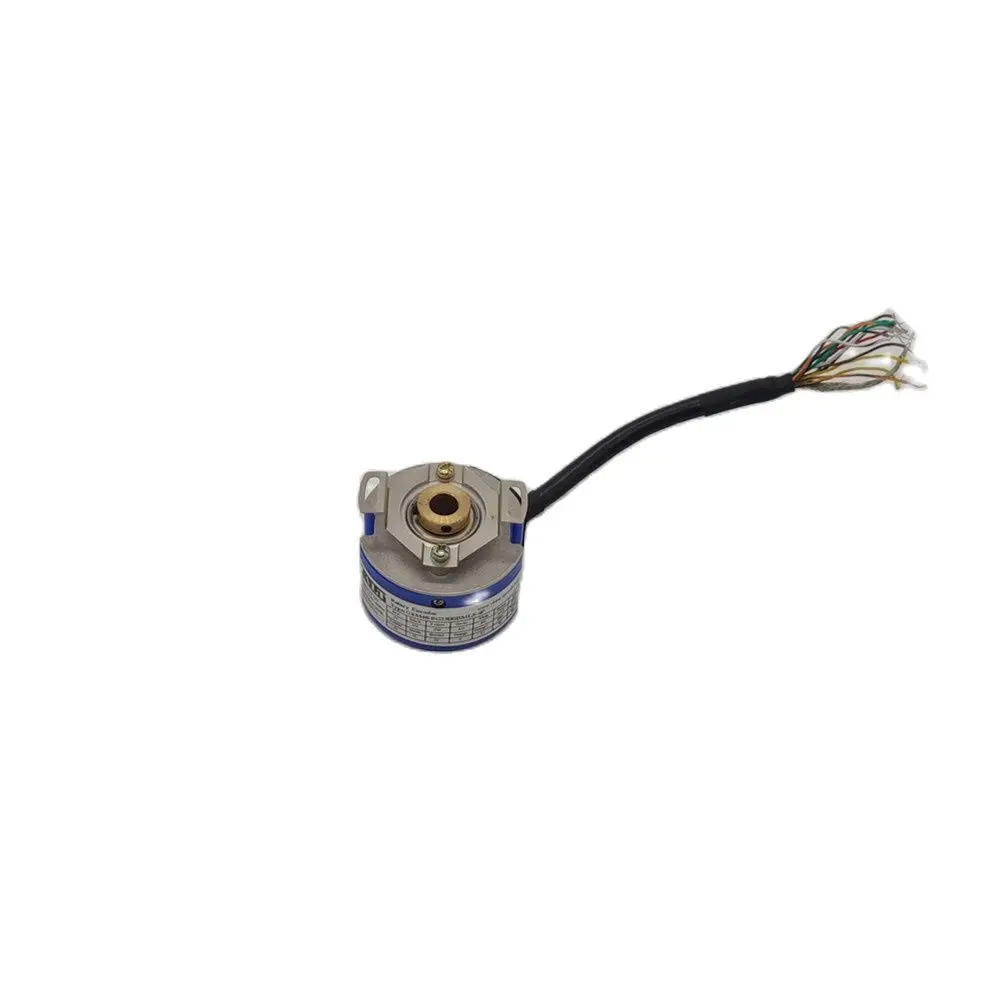

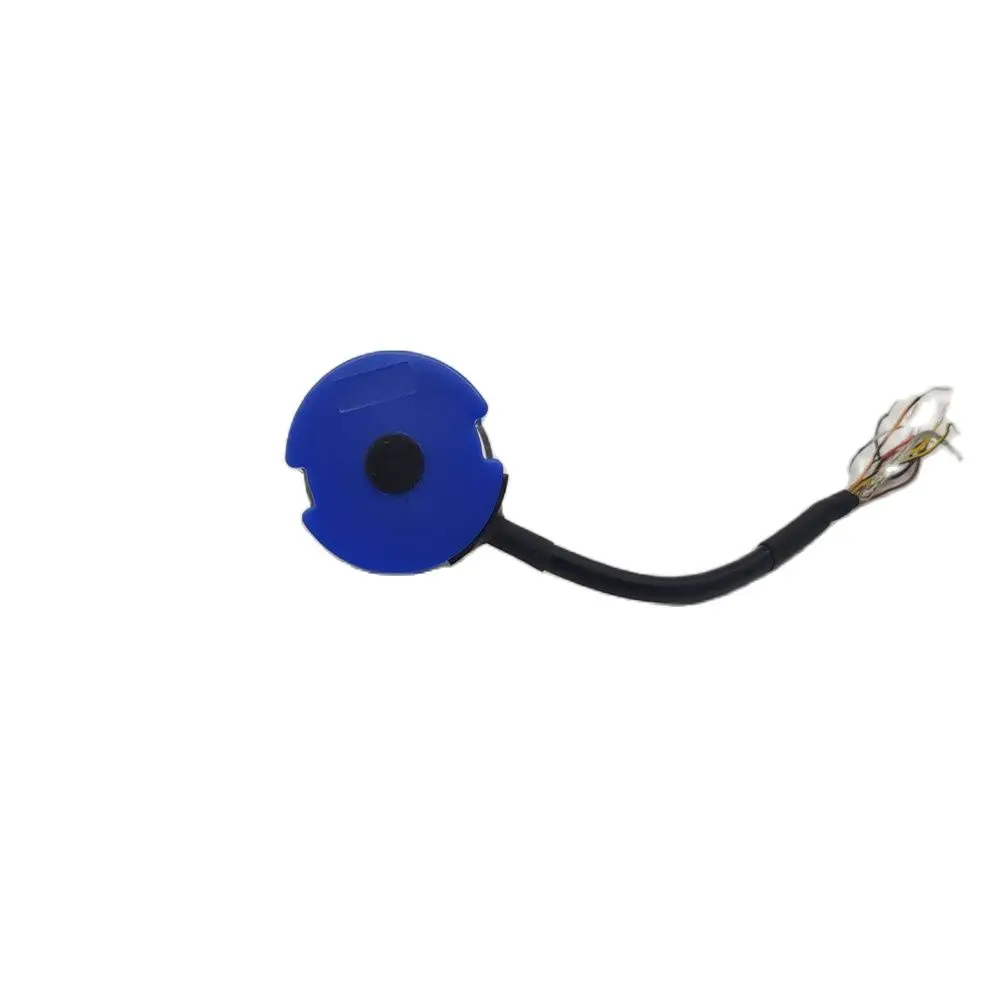

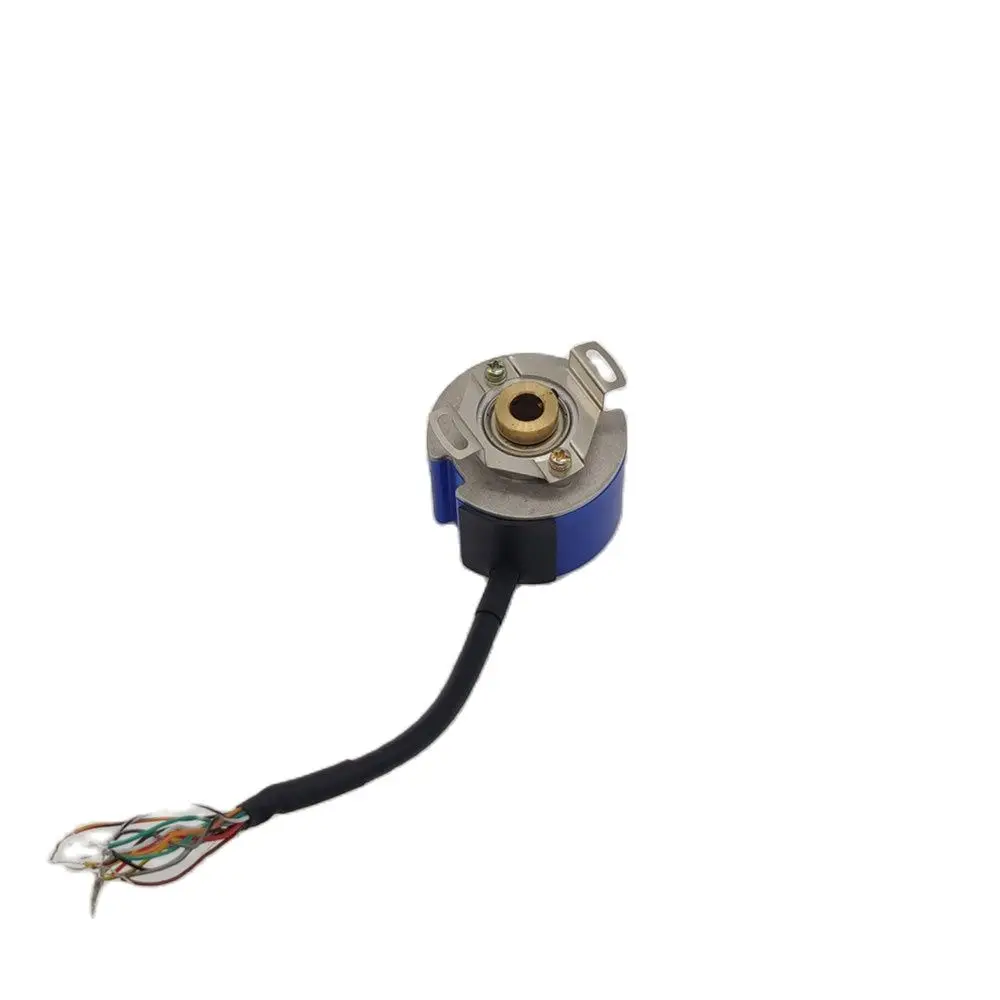

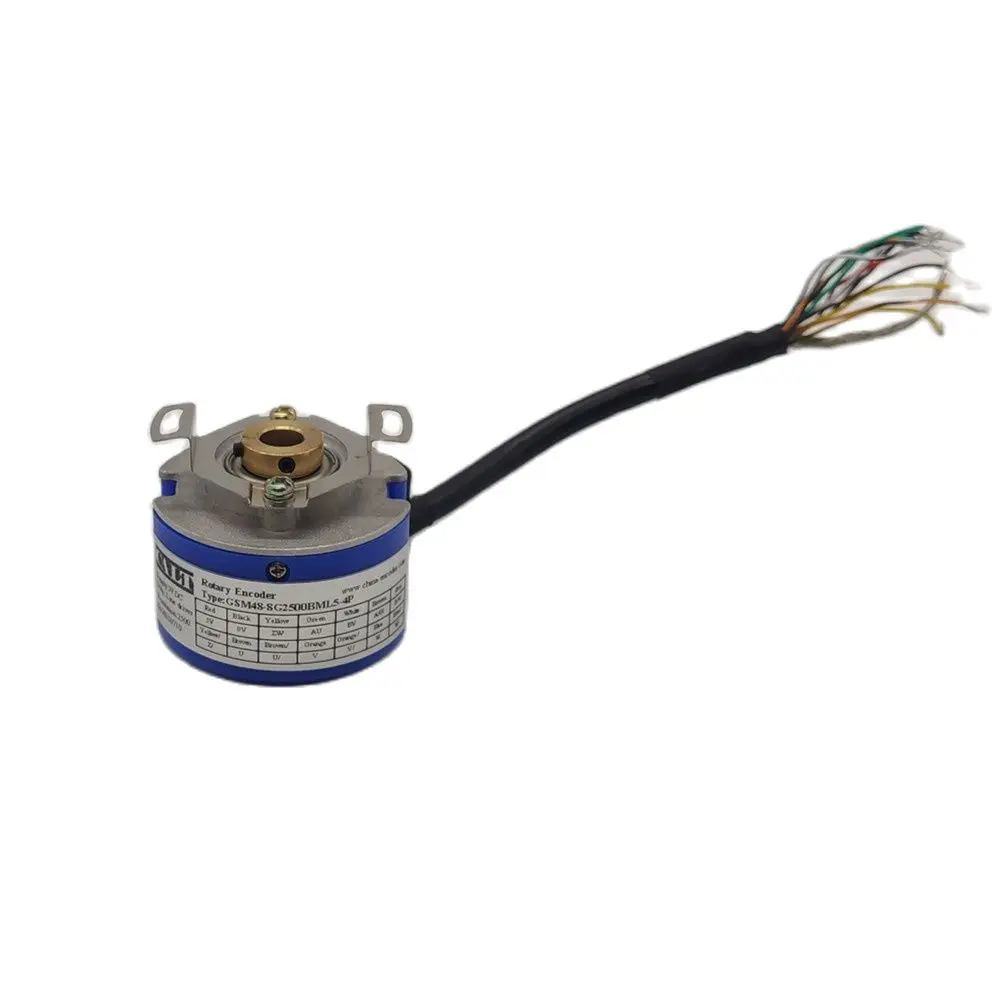

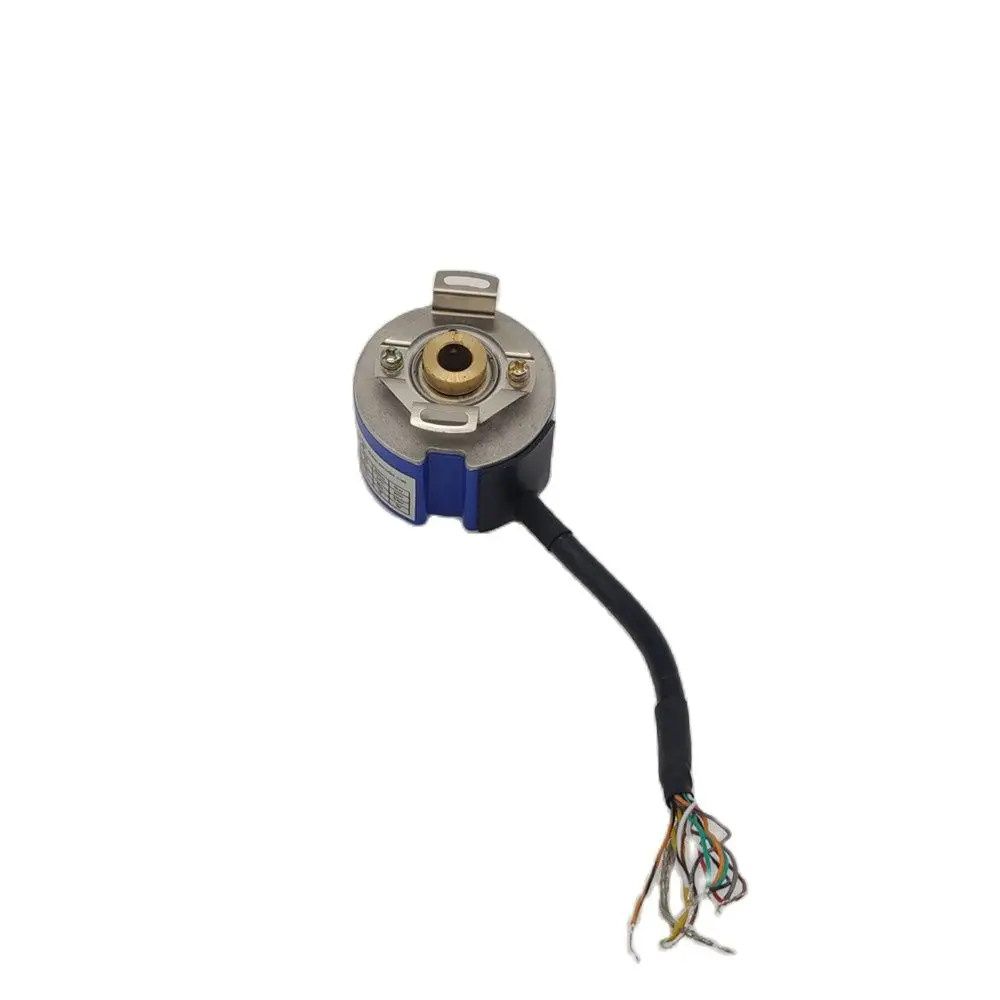

Роторный кодировщик серводвигателя GSM48, 2500 линий, 8 мм, полый вал, UVW кодировщик, аналогичный JP Tamagawa
CALTSensoR Store - Надежность 95.5%
Более 865 подписчиков, дата открытия магазина 18.07.2012
- Положительные оценки: 96% (281)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 94%
Последнее обновление: 01.03.2022
Применение
Широко используется в области автоматического управления Сервоприводом переменного тока, особенно подходит для использования в серводвигателя поддержки
Особенности
* Внутренние ASIC устройства, высокая надежность, длительный срок службы, сильная защита от помех.
* Широкий диапазон разрешения, и не требует кондиционирования сигнала.
* С 6-канальным выходным сигналом A, B, Z и U, V, W может быть соединен со стандартным драйвером линии (26LS31) RS422, может обеспечить 12 выходным сигналом и совместим с TTL

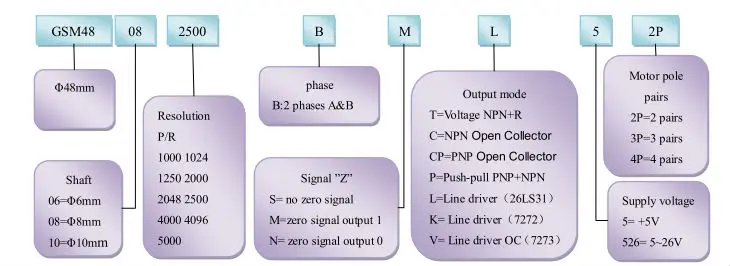

Модель определена:
Электрические характеристики:
Выходная схема
Выход открытого коллектора
Выходное напряжение
Push-pull дополнительные выходы
Линейный драйвер
Напряжение питания
5 ~ 26
5 ~ 26
5 ± 0,25 5 ~ 26
5 ± 0,25 5 ~ 26
Потребление тока
≤ 80 мА
≤ 80 мА
≤ 80 мА
≤ 160 мА
Ток нагрузки
40 мА
40 мА
40 мА
60 мА
Высокая выходная мощность
Мин Vcc * 70%
Минимальный Vcc-2.5V
Минимальный Vcc-1.5V
Мин 3,4 в
Низкий выход
Макс 0,4 V
Макс 0,4 V
Макс 0,8 V
Макс 0,4 V
Время подъема Tr
Макс 1us
Макс 1us
Макс 1us
Макс. 200ns
Время осени Tf
Макс 1us
Макс 1us
Макс 1us
Макс. 200ns
Высокая частотная характеристика
500 кГц
500 кГц
500 кГц
500 кГц
Механические свойства:
Максимальная скорость r/мин
Пусковой момент
Максимальная нагрузка оси
Воздействие
Анти-вибрация
6000
<0,02 нм
Радиальная20NОсевой10N
50 г/11 мс
10 г 10 ~ 2000 Гц
Инерция момента
Рабочая температура
Температура хранения
Степень защиты
Вес
4x10-8
-30 ~ 85 °C
-40 ~ 85 °C
IP50
120 г
Соединения:
Сигнал
A
B
Z
A/
B/
Z/
У
V
W
U/
V/
W/
Vcc
GND
Цвет
Зеленый
Белый
Желтый
Зеленый
/Черный
Белый
/Черный
Желтый/
Черный
Коричневый
Серый
Оранжевый
Коричневый
/Черный
Серый
/Черный
Оранжевый
/Черный
Красный
Черный
