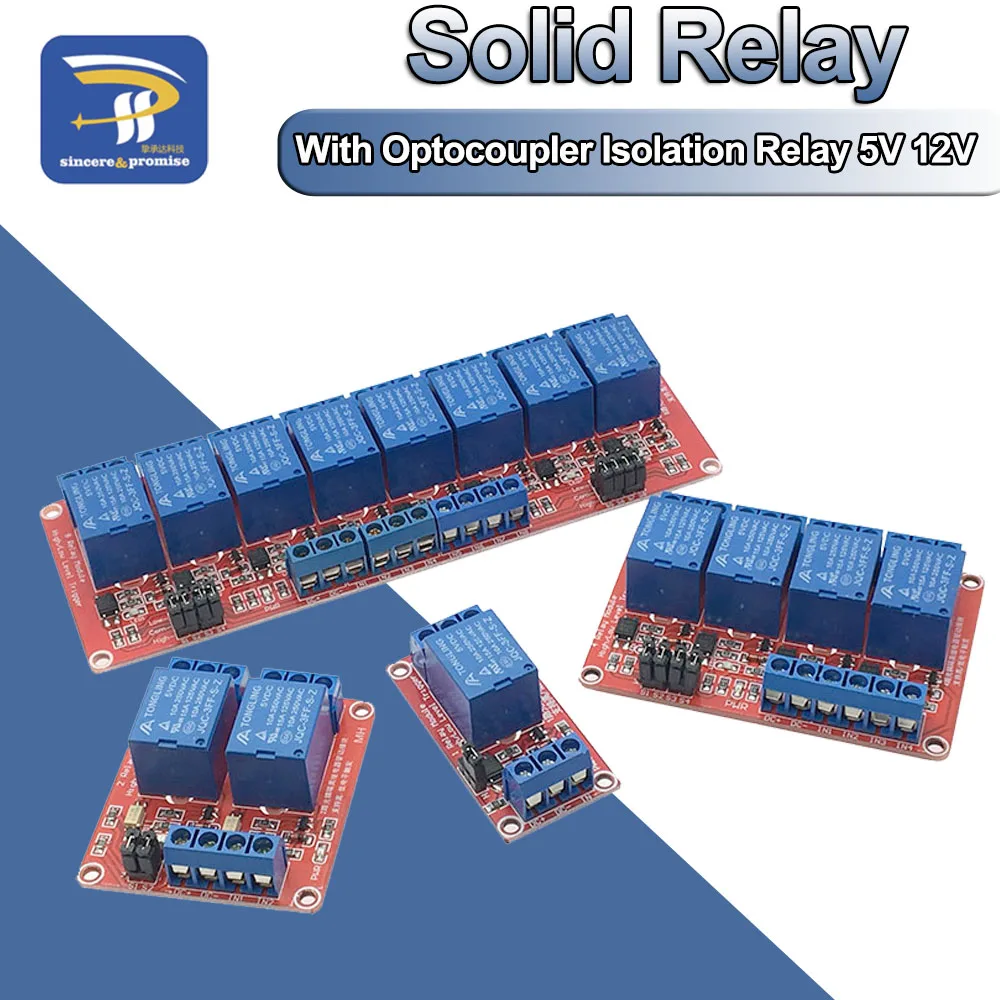

Плата релейного модуля на 124 канала, 5 В, Защитная, 4-сторонняя, с триггером высокого и низкого уровня для Arduino
79,71₽
В наличии!
Sincere Company Store - Надежность 97.5%
Более 17176 подписчиков, дата открытия магазина 13.03.2012
- Положительные оценки: 98% (12454)
- Соответствие описанию: 98%
- Отвечает на сообщения: 98%
- Скорость отправки: 96%
Последнее обновление: 15.09.2024

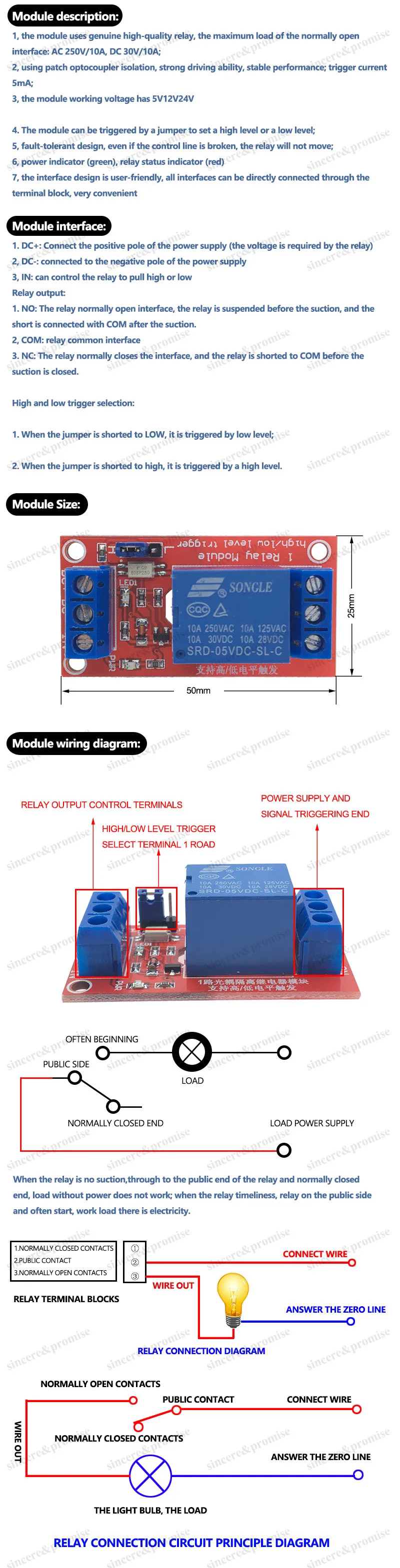

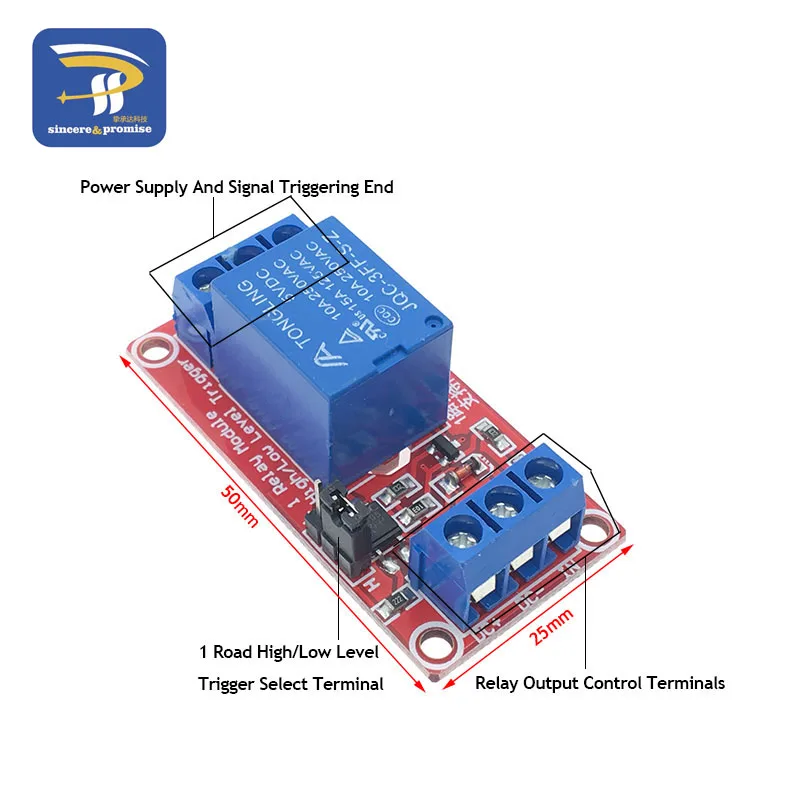

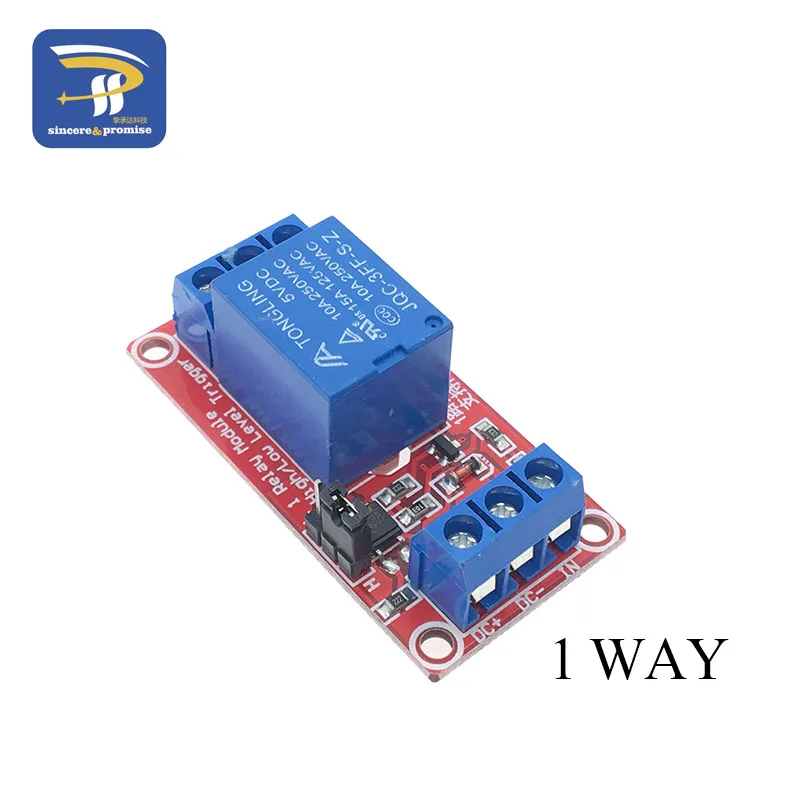

1 канальный релейный модуль с оптомуфтой
Описание:100% новый и высокое качество1-канальный релейный модуль с фотоэлектрический изоляцииМодуль может быть высоким или низким с помощью триггера настройки перемычкиС индикатором действия питания и релеРабочее напряжение модуля 5 ВМодуль использует подлинное реле качества, обычно открытые интерфейсыМаксимальная нагрузка: 250 В/10 А переменного тока, 30 В/10 А постоянного токаИнтерфейс модуля:DC +: положительный источник питания (VCC)(5 В)DC-: отрицательный источник питания (GND)В: контрольный конец, ток вождения должен быть более 4 мАCOM: контроль петли земной проволоки

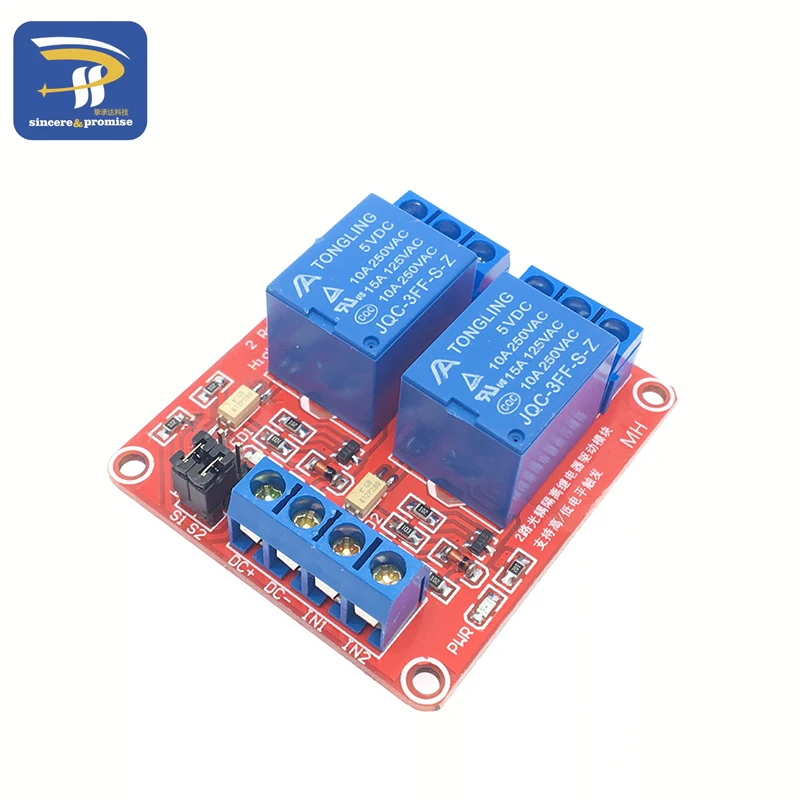

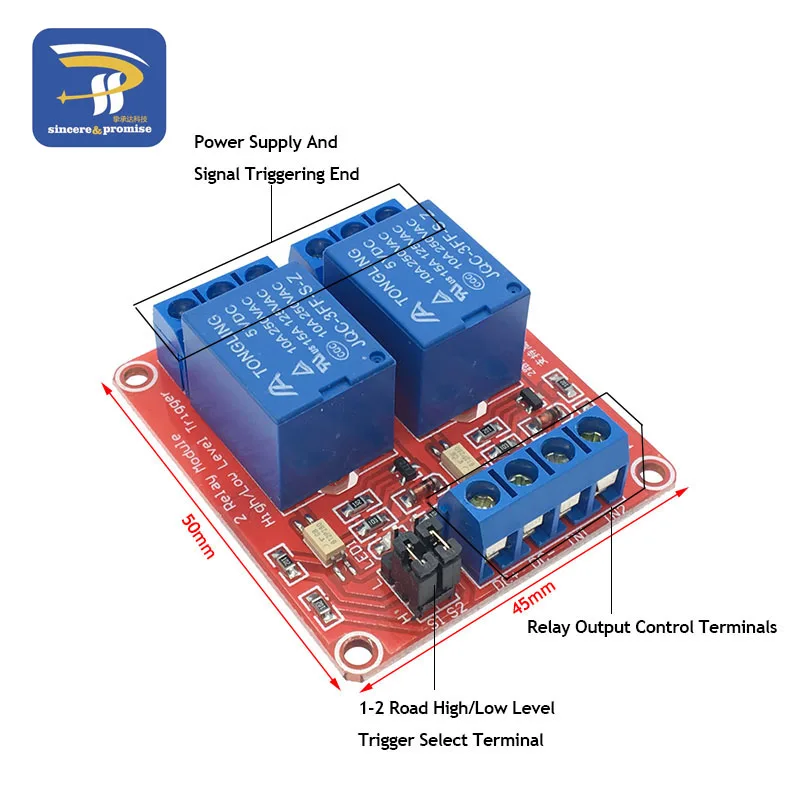

2 канальный релейный модуль с Оптрон
Описание:1. Максимальная нагрузка: 250 В переменного тока/10 А, 30 В постоянного тока/10 А
2. Изоляция оптопары SMD, сильная способность к вождению, стабильная производительность; Триггер тока 5ма
3. Напряжение Модуля 5 В
4. Каждый модуль канала может быть установлен на высоком или низком уровне, вызванном перемычкой
5. Отказоустойчивый дизайн, даже если линия управления сломана, реле не будет работать
6. Индикатор питания (зеленый), 4 реле (красный)
7. Дизайн интерфейса удобен для пользователя, все интерфейсы доступны через Проводные клеммы прямого подключения, очень удобно
Порт модуля:
1. Постоянный ток +: источник питания постоянного тока положительный
2. Постоянный ток-: отрицательный источник питания постоянного тока
3. В 1: канал 1 сигнальный триггер терминал
4. IN2: канал 2 сигнальный триггер терминал
5. IN3: триггер сигнала 3 канала
6. IN4: 4 канала триггер сигнала
Релейный выход:
1. NC1: канал 1, реле, нормально закрытый контакт.
2. COM1: канал 1 реле общего контакта.
3. NO1: канал 1, реле, нормально открытый контакт.
4. NC2: канал 2 реле нормально закрытый контакт.
5. COM2: канал 2 реле общего контакта.
6. NO2: канал 2 реле нормально открытый контакт.
7. NC3: канал 2 реле нормально закрытый контакт.
8. COM3: канал 2 реле общего контакта.
9. NO3: канал 2 реле нормально открытый контакт.
10. NC4: канал 2 реле нормально закрытый контакт.
11. COM4: канал 2 реле общего контакта.
12. NO4: канал 2 реле нормально открытый контакт.
Высокий и низкий уровень триггера вариант:
1. S1: это опционный переключатель для реле канала 1.
2. S2: это опционный переключатель для реле канала 2.
3. S3: это опционный переключатель для канала 3 реле.
4. S4: это опционный переключатель для канала 4 реле.

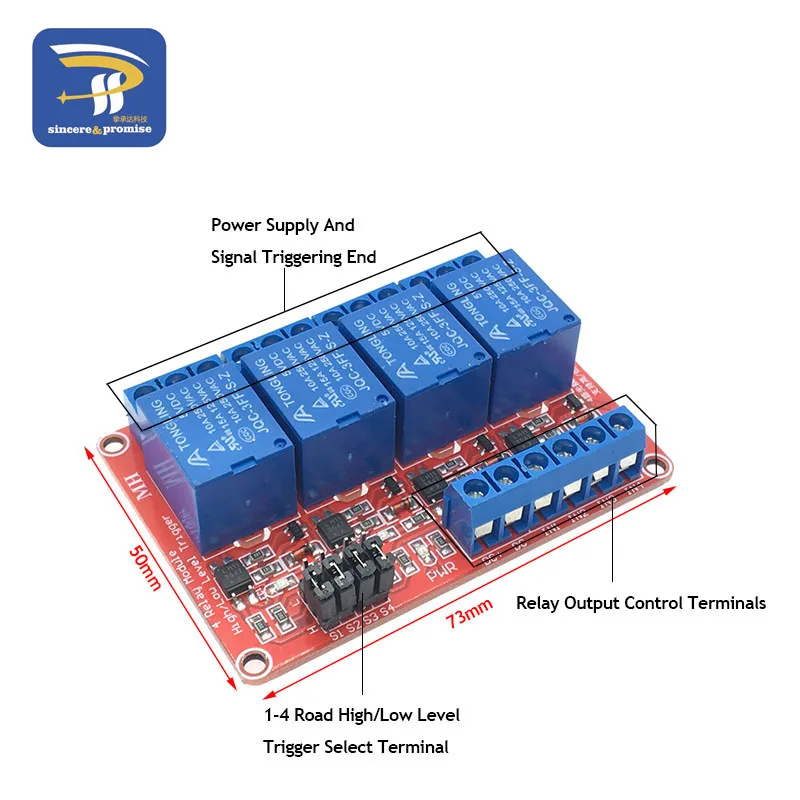

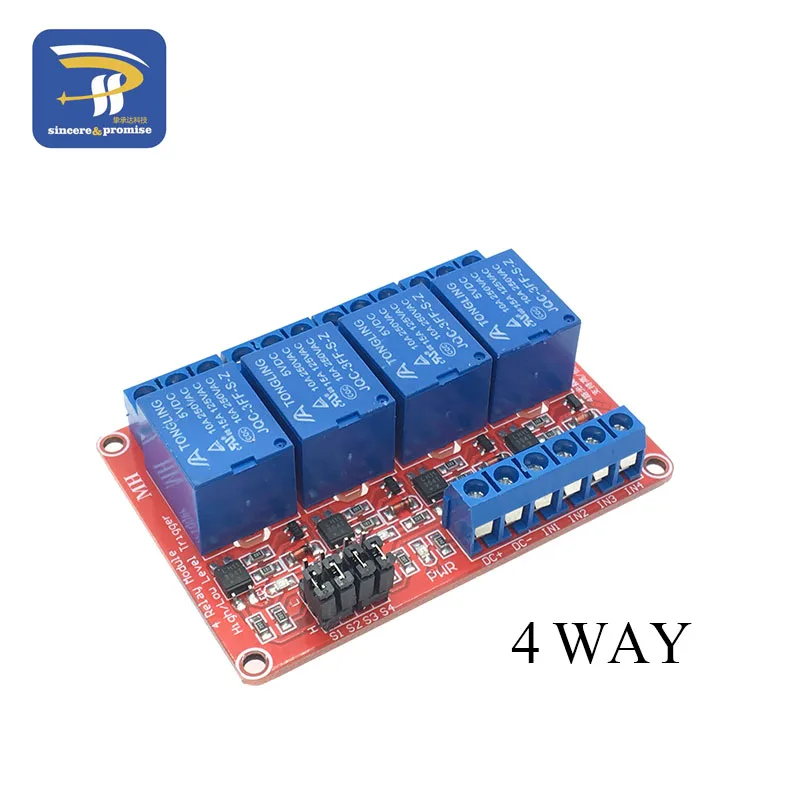

4-Канальный Релейный модуль с Оптрон
Описание:1. Максимальная нагрузка: 250 В переменного тока/10 А, 30 В постоянного тока/10 А
2. Изоляция оптопары SMD, сильная способность к вождению, стабильная производительность; Триггер тока 5ма
3. Напряжение Модуля 5 В
4. Каждый модуль канала может быть установлен на высоком или низком уровне, вызванном перемычкой
5. Отказоустойчивый дизайн, даже если линия управления сломана, реле не будет работать
6. Индикатор питания (зеленый), 4 реле (красный)
7. Дизайн интерфейса удобен для пользователя, все интерфейсы доступны через Проводные клеммы прямого подключения, очень удобно
Порт модуля:
1. Постоянный ток +: источник питания постоянного тока положительный
2. Постоянный ток-: отрицательный источник питания постоянного тока
3. В 1: канал 1 сигнальный триггер терминал
4. IN2: канал 2 сигнальный триггер терминал
5. IN3: триггер сигнала 3 канала
6. IN4: 4 канала триггер сигнала
Релейный выход:
1. NC1: канал 1, реле, нормально закрытый контакт.
2. COM1: канал 1 реле общего контакта.
3. NO1: канал 1, реле, нормально открытый контакт.
4. NC2: канал 2 реле нормально закрытый контакт.
5. COM2: канал 2 реле общего контакта.
6. NO2: канал 2 реле нормально открытый контакт.
7. NC3: канал 2 реле нормально закрытый контакт.
8. COM3: канал 2 реле общего контакта.
9. NO3: канал 2 реле нормально открытый контакт.
10. NC4: канал 2 реле нормально закрытый контакт.
11. COM4: канал 2 реле общего контакта.
12. NO4: канал 2 реле нормально открытый контакт.
Высокий и низкий уровень триггера вариант:
1. S1: это опционный переключатель для реле канала 1.
2. S2: это опционный переключатель для реле канала 2.
3. S3: это опционный переключатель для канала 3 реле.
4. S4: это опционный переключатель для канала 4 реле.

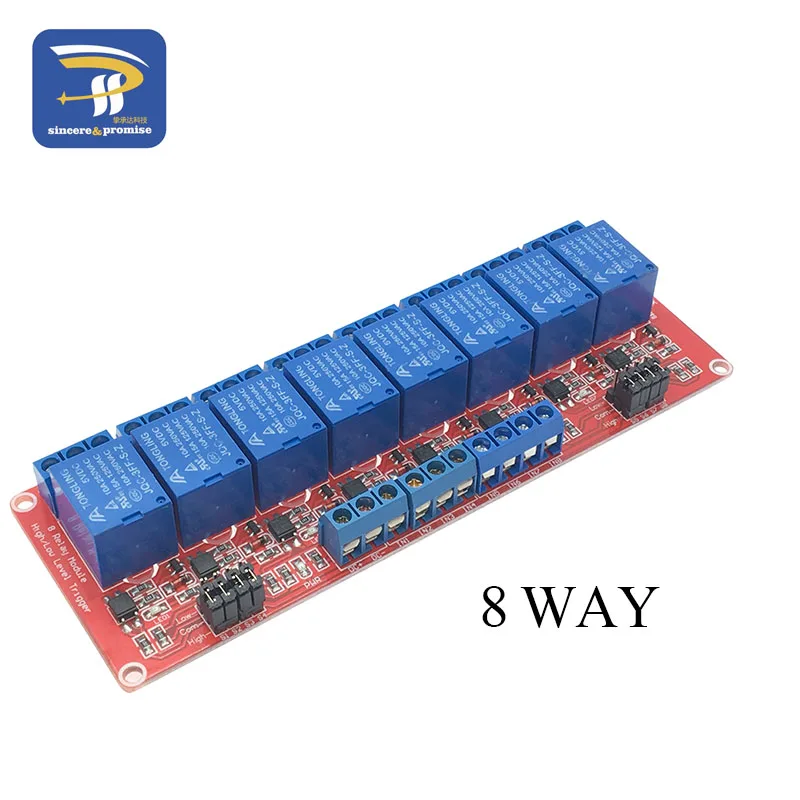

8-канальный релейный модуль с Оптрон
Описание:1 модуль-качественные реле, нормально открытые интерфейсы Максимальная нагрузка: AC 250 В/10A, DC 30 В/10A;
2. Использование изоляции оптопары SMD, способность к вождению, стабильная производительность; Триггер тока 5 мА;
3, напряжение модуля 5 В, 9,12 В, 24 В на выбор;
4. Каждый модуль цепи может быть установлен на высоком или низком уровне, вызванном перемычкой;
5. Отказоустойчивый дизайн, даже если линия управления сломана, реле не будет работать;
6, индикатор питания (зеленый), 8 релейный Индикатор состояния (красный)
7, удобный дизайн интерфейса, все интерфейсы доступны через Проводные клеммы прямого подключения, очень удобно
8, Размер модуля: 141,5 мм * 50 мм * 18,5 мм (Д * Ш * В)
9 с четырьмя отверстиями для крепежных болтов, отверстие 3,1 мм, расстояние 136 мм * 44,5 мм
Порт модуля:
1. Постоянный ток +: источник питания постоянного тока положительный
2. Постоянный ток-: отрицательный источник питания постоянного тока
3. В 1: канал 1 сигнальный триггер терминал
4. IN2: канал 2 сигнальный триггер терминал
5. IN3: триггер сигнала 3 канала
6. IN4: 4 канала триггер сигнала
Релейный выход:
1. NC1: канал 1, реле, нормально закрытый контакт.
2. COM1: канал 1 реле общего контакта.
3. NO1: канал 1, реле, нормально открытый контакт.
4. NC2: канал 2 реле нормально закрытый контакт.
5. COM2: канал 2 реле общего контакта.
6. NO2: канал 2 реле нормально открытый контакт.
7. NC3: канал 2 реле нормально закрытый контакт.
8. COM3: канал 2 реле общего контакта.
9. NO3: канал 2 реле нормально открытый контакт.
10. NC4: канал 2 реле нормально закрытый контакт.
11. COM4: канал 2 реле общего контакта.
12. NO4: канал 2 реле нормально открытый контакт.
Высокий и низкий уровень триггера вариант:
1. S1: это опционный переключатель для реле канала 1.
2. S2: это опционный переключатель для реле канала 2.
3. S3: это опционный переключатель для канала 3 реле.
4. S4: это опционный переключатель для канала 4 реле.
