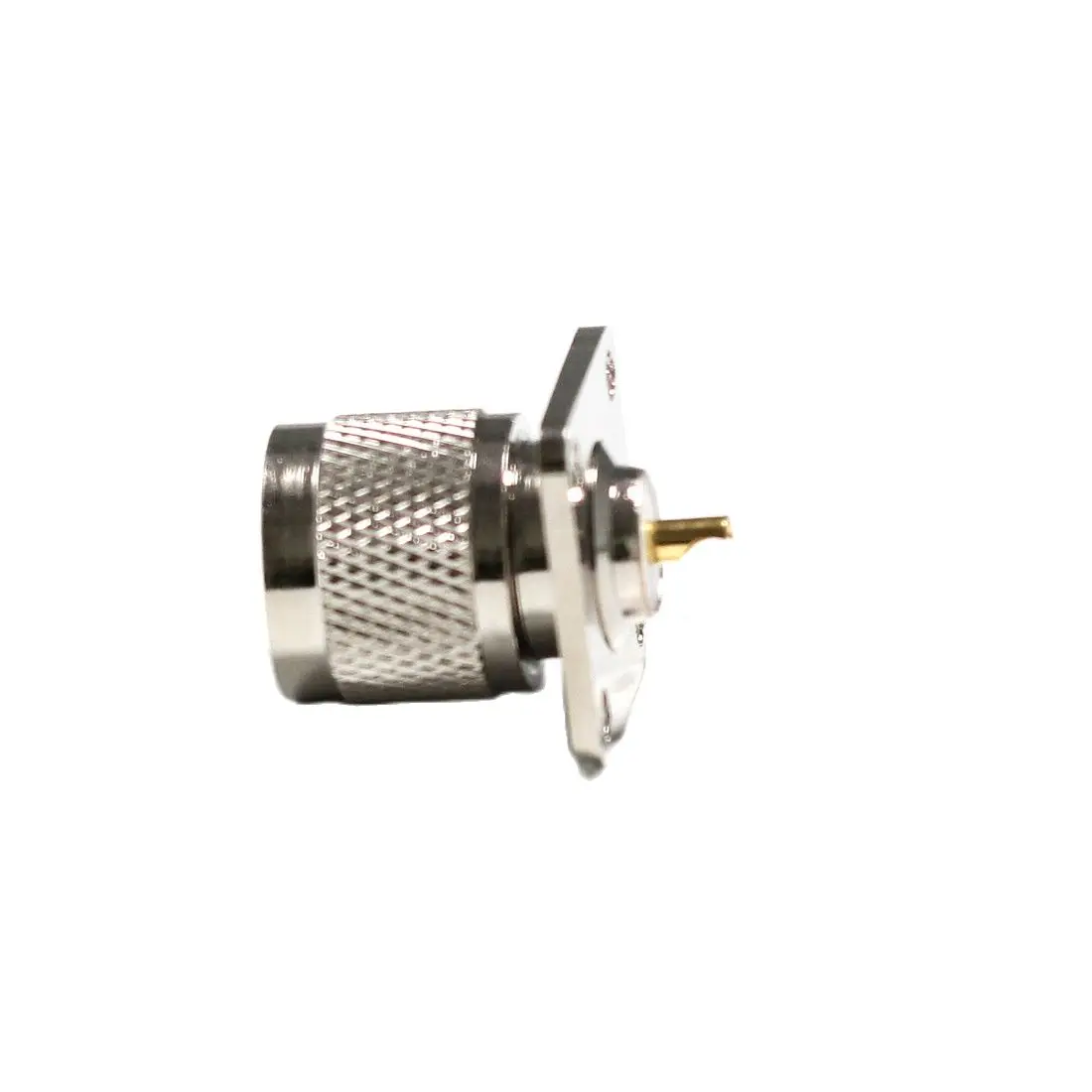

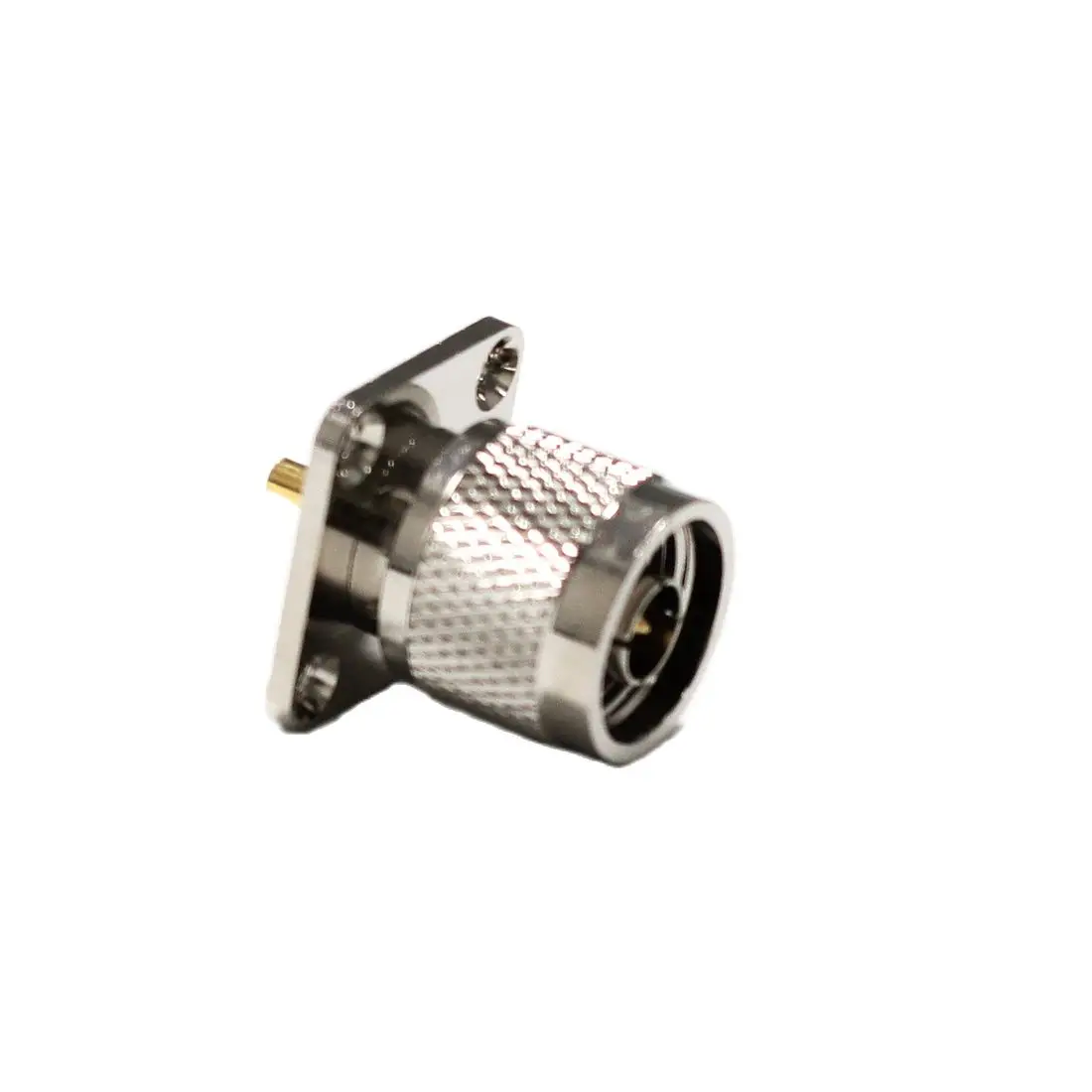

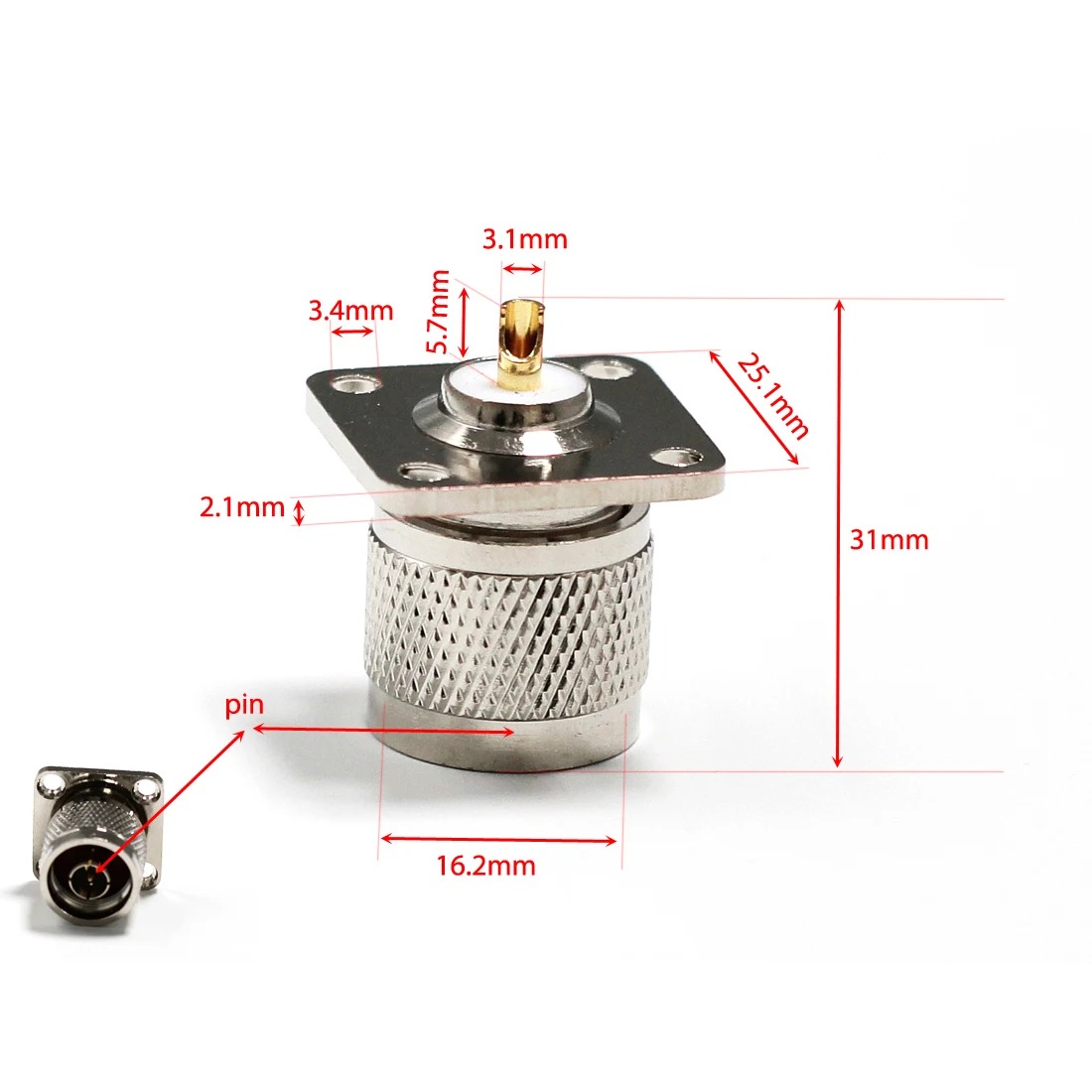

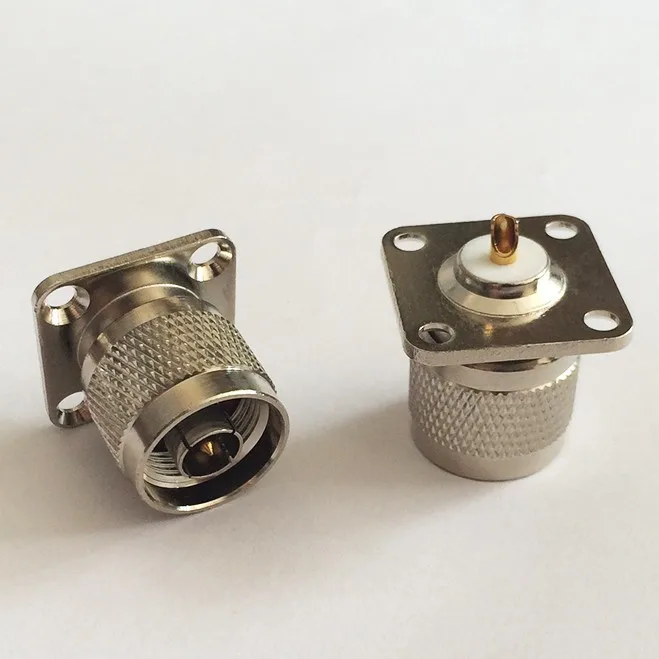

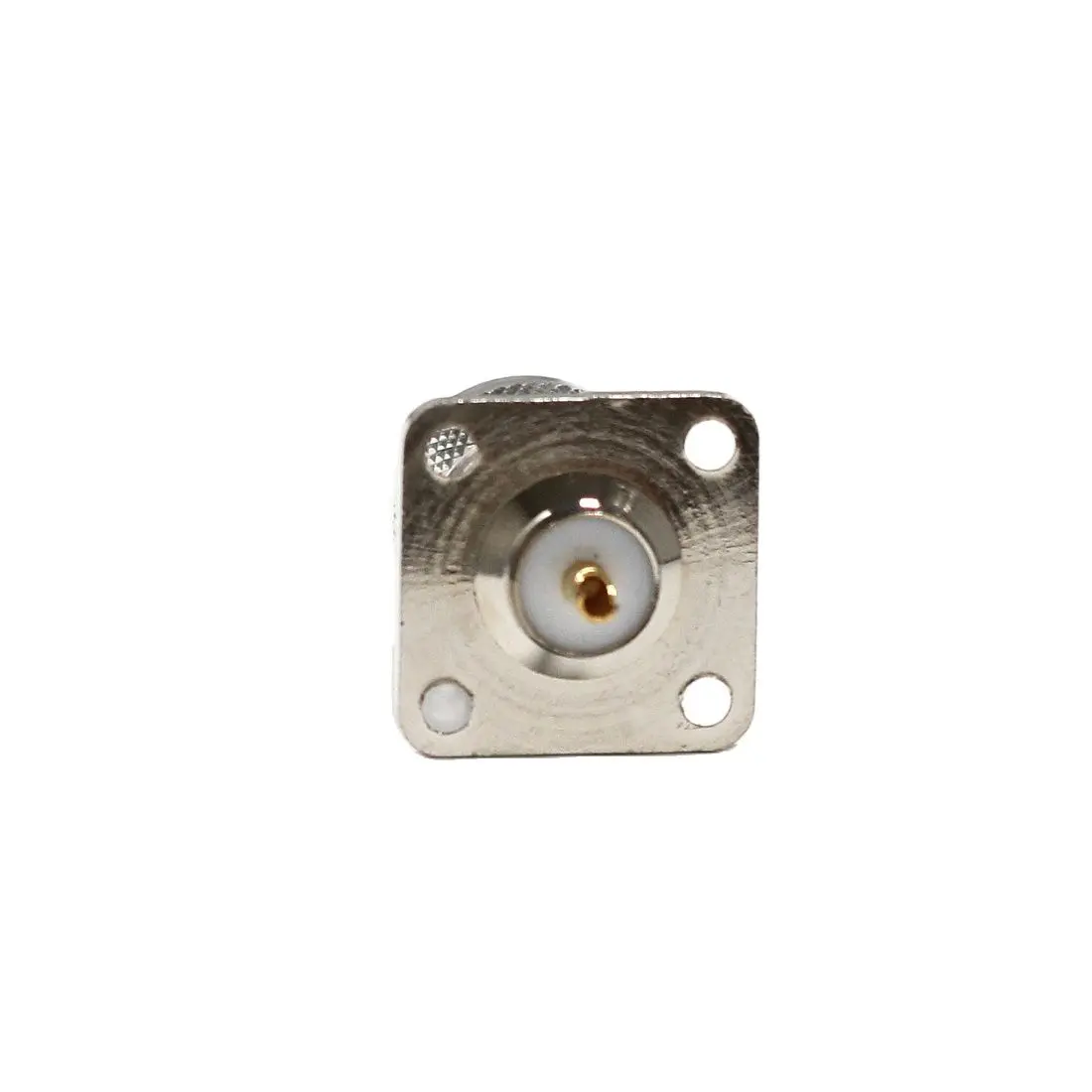

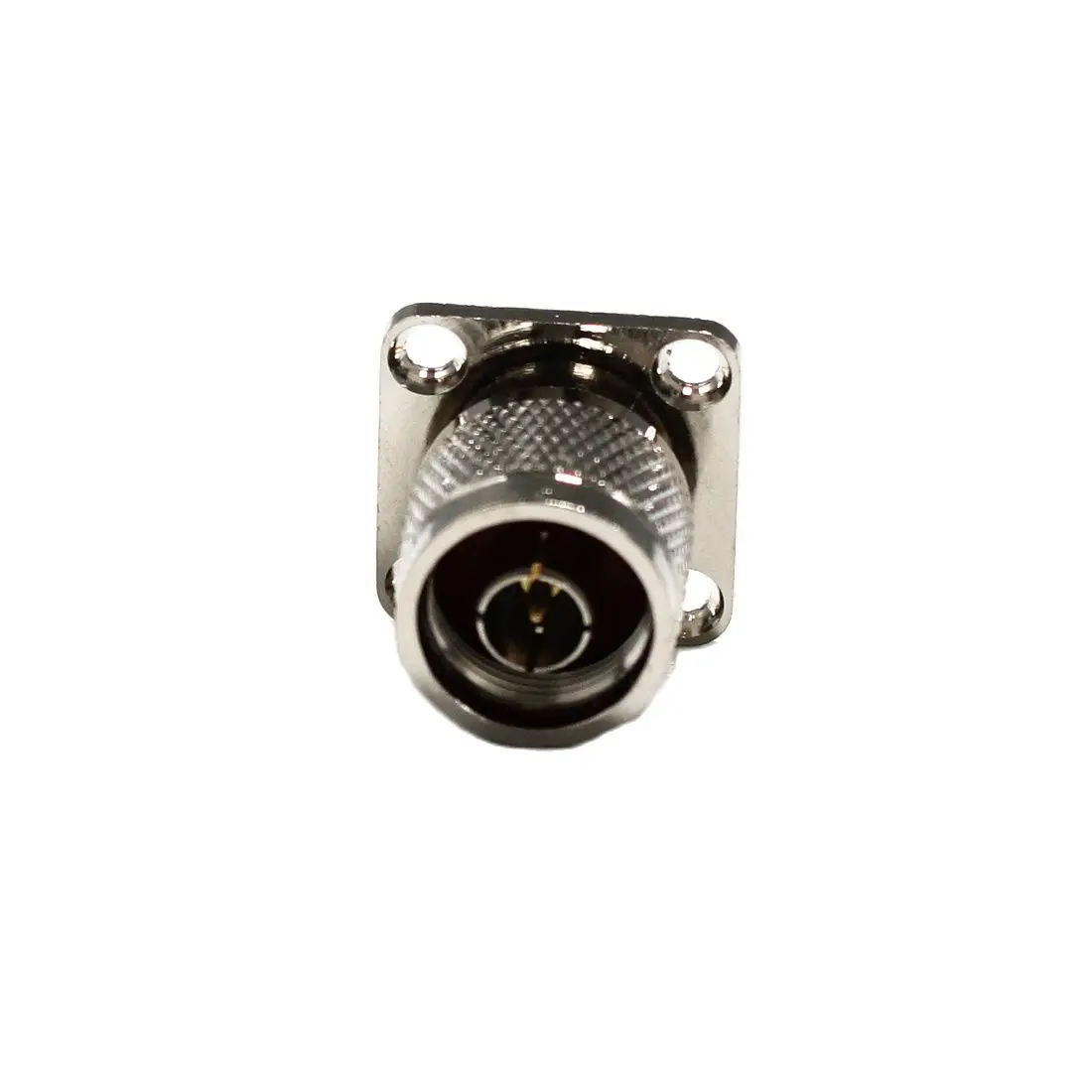

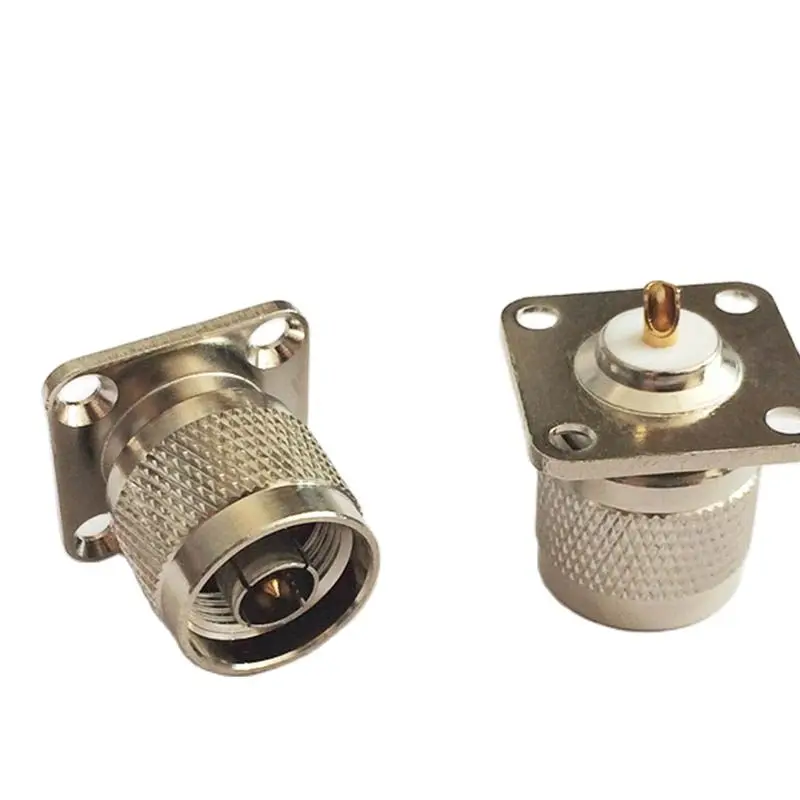

1 шт. N-образный штекер, RF коаксиальный разъем, 4-отверстие, крепление на панели, фланец с адаптером для клеммы паяльной чашки

N Штекер РЧ коаксиальный разъем 4-отверстия адаптер для монтажа на панель с чашкой припоя

Описание:

N тип используется в связи с радиочастотным коаксиальным кабелем

Инструмент, коммуникационное оборудование, микроволновые испытания и наземный запуск

Система вибрации и погодных условий.

Применимый стандарт:

MIL-C-39012

CECC 22210

IEC-60169-16

Основные технические характеристики

Материал и покрытие

Диапазон температур:

-55 ~ + 155 °C(PE Кабель-40 ~ + 85 °C)

Сопротивление:

50 Ом

Корпус

Латунь

Никелированный

Частотный диапазон:

DC ~ 4 ГГц

Рабочее напряжение:

1000 в r.m.s на уровне моря

Устойчивый контакт

Бериллия-медь

Позолоченный

Выдерживает напряжение:

2500 В r.m.s на уровне моря

Контактное сопротивление:

A) центральный контакт ≤ 1 м Ω

B) внешний контакт ≤ 1 м Ω

Контактный контакт

Латунь

Позолоченный

Сопротивление изоляции:

≥ 5000MΩ

Контактное гнездо

Бериллия-медь

Позолоченный

Сила удерживания центрального проводника:

≥ 0,56н

Изолятор

ПТФЭ

Вибрация

100 м/с2 (10 ~ 500 Гц),10 г

Сила крепления соединительной гайки

450 N

Обжимной наконечник

Медный сплав

Никелированный или позолоченный

Силы разъединения

8 ~ 63 Н

Напряжение постоянного волнового соотношения:

Прямой ≤ 1,15/6 ГГц

Правый угол ≤ 1,25/6 ГГц

Уплотнительное кольцо

Силиконовая резина

Долговечность (вязка):

≥ 500 раз (циклы)
