Адаптер для программирования QFP48 TQFP48 FQFP48 PQFP48 STM8 Yamaichi IC с шагом 0,5 мм
6 855,59₽
6 888,00₽ -0.47%
В наличии!
Waveshare Development Kit Store - Надежность 98%
Более 3328 подписчиков, дата открытия магазина 23.11.2012
- Положительные оценки: 100% (350)
- Соответствие описанию: 98%
- Отвечает на сообщения: 98%
- Скорость отправки: 96%
Последнее обновление: 23.09.2024

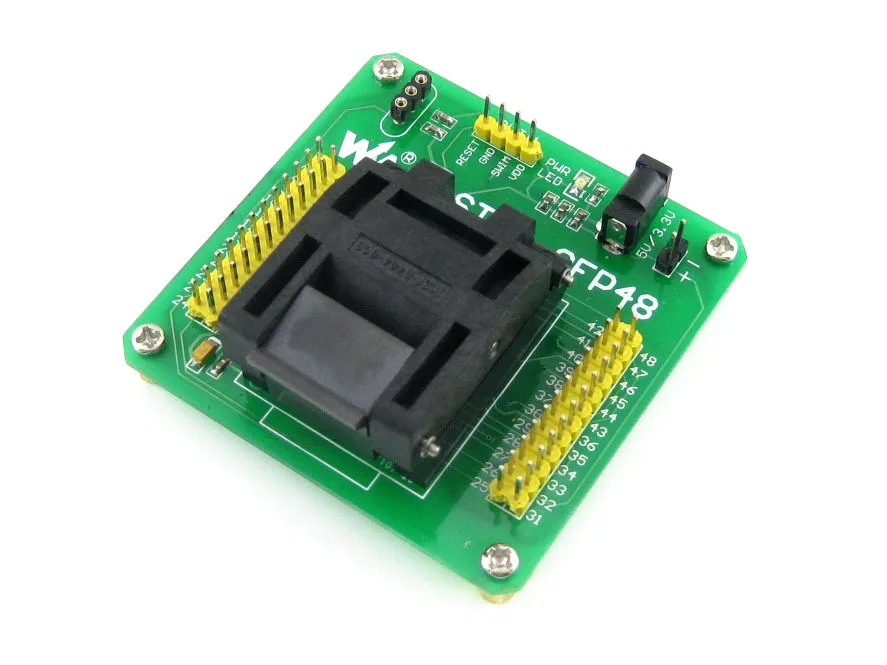

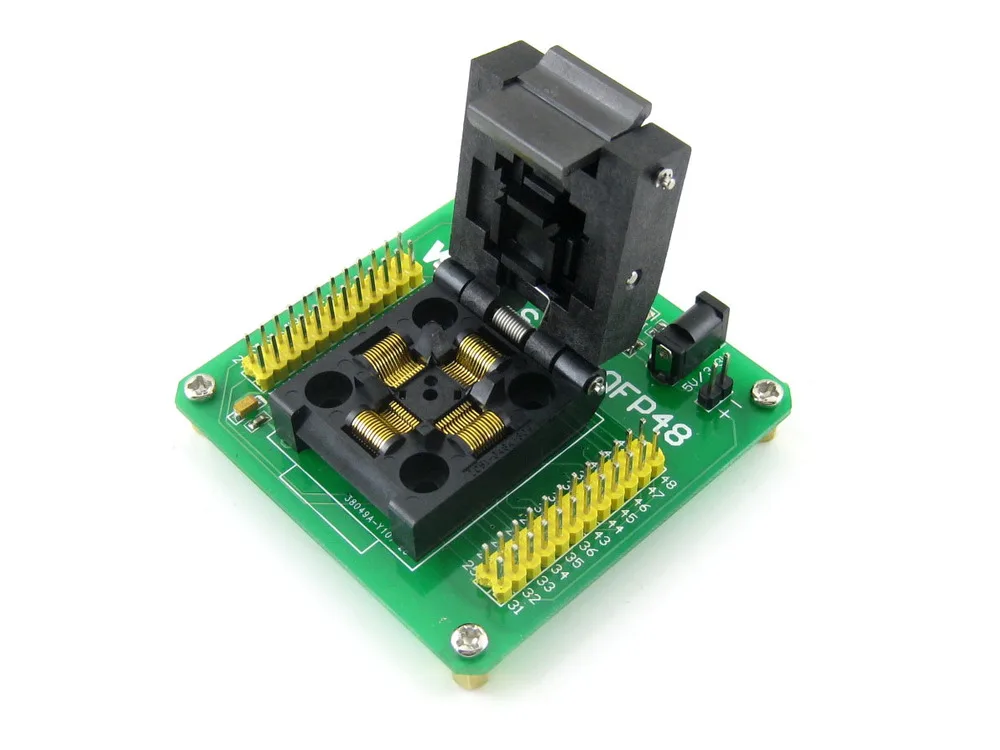

Yamaichi IC Тесты & burn-в сокете с простым Советом, специально для STM8 микроконтроллер в QFP48 (0,5 мм шаг) посылка
Особенности
4-контактный плавать Порты и разъёмы для программирования или тестирования
Внешний Кристалл может быть подключен через бортовое гнездо
Все контакты MCU доступны на разъемах расширения
Поддерживаемые устройства
STM8 микроконтроллер в QFP48 (0,5 мм шаг) посылка с совместимыми pinouts
STM8S105CxTx / STM8S207CxTx / STM8S208CxTx STM8AF51x8T / STM8AF52x8T / STM8AF61x8T / STM8AF62x8T Фото
Внешний Кристалл гнездо
Вставьте Кристалл в отверстия с двух сторон, независимо от среднего отверстия
Плавать порт
Для программирования/отладки/тестирования
Совместим с ST-LINK, ST-LINK/V2 и т. Д.
Штырьковые разъемы, подключенные к MCU pins
Четко обозначены бортовыми отметками
Легкий для тестирования и дальнейшего расширения
Мощность индикатор
Мощность вход
DC5V/3,3 V
Контур и размеры
Единица измерения: мм
Номер изделия:
Шаг
Контакты
Применимые размеры ИС (см.)
Внешние размеры (см.)
A x B
C x D
E
F
G x H
IC51-0484-806
0,5
48
7 × 7
9 × 9
8,2
-
29 × 32
Плавать Порты и разъёмы заголовок
STM8-QFP48 имеет плавающие заголовки для подключения программиста. Наконечники заголовка показаны на рис. 1 ниже.
Просмотров
Рисунок 1).Плавать заголовок
Развития ресурсы:Схема и т. д. Вики:Www.wav eshare.com/wiki/STM8-QFP48
Посылка содержаниеВес:0,075 кг
STM8-QFP48 × 1 шт.
Кабель питания USB × 1
