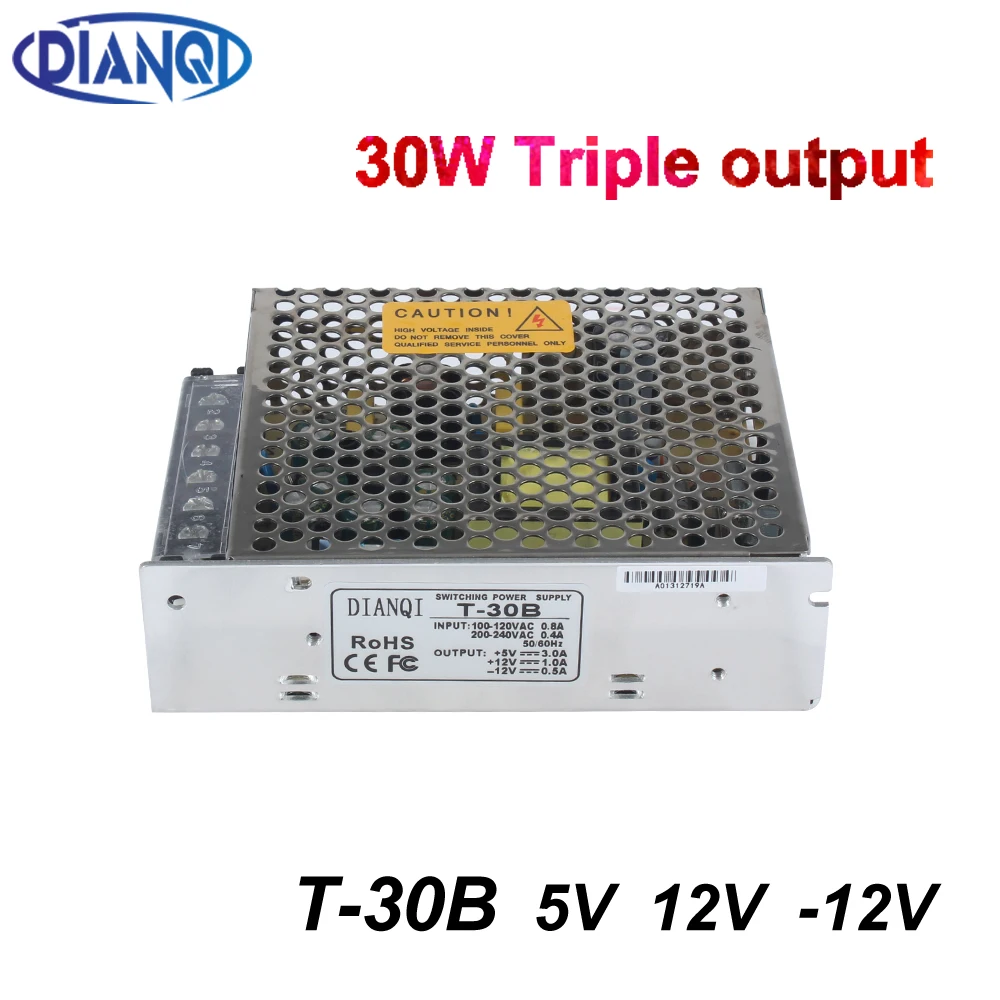

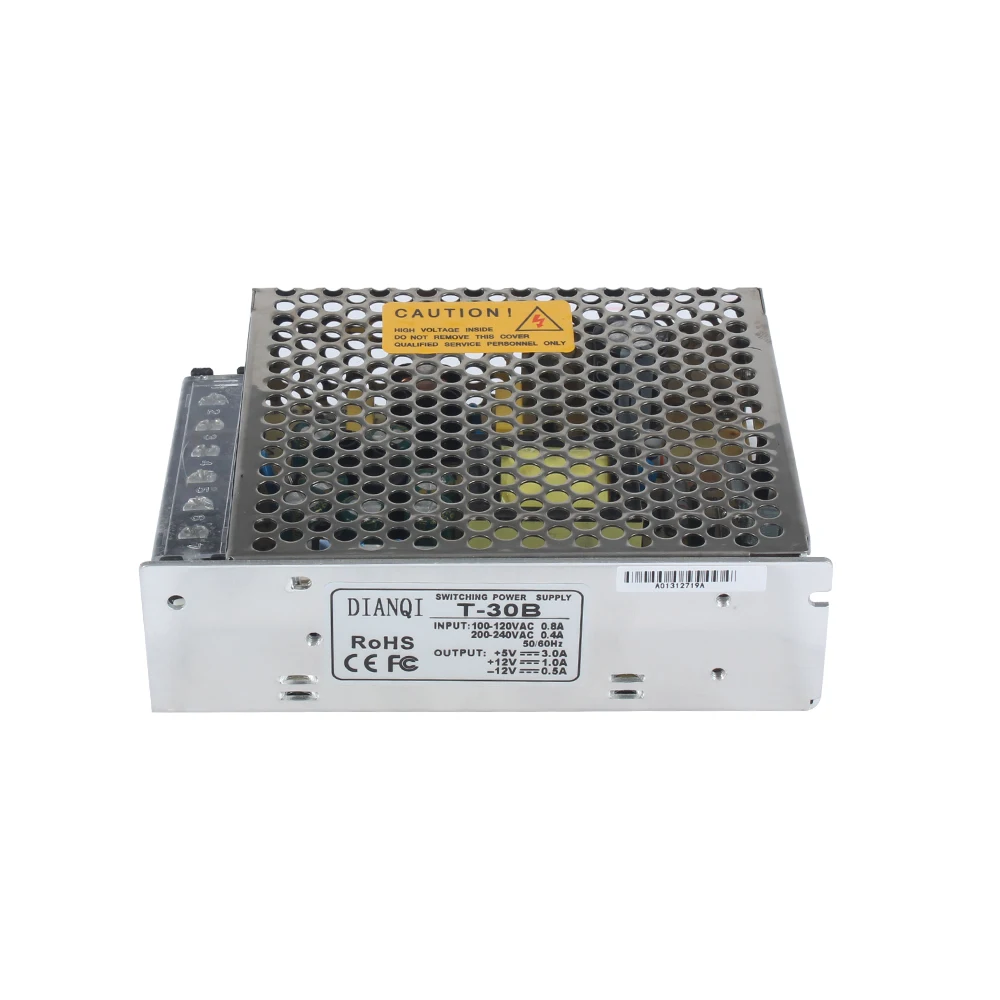

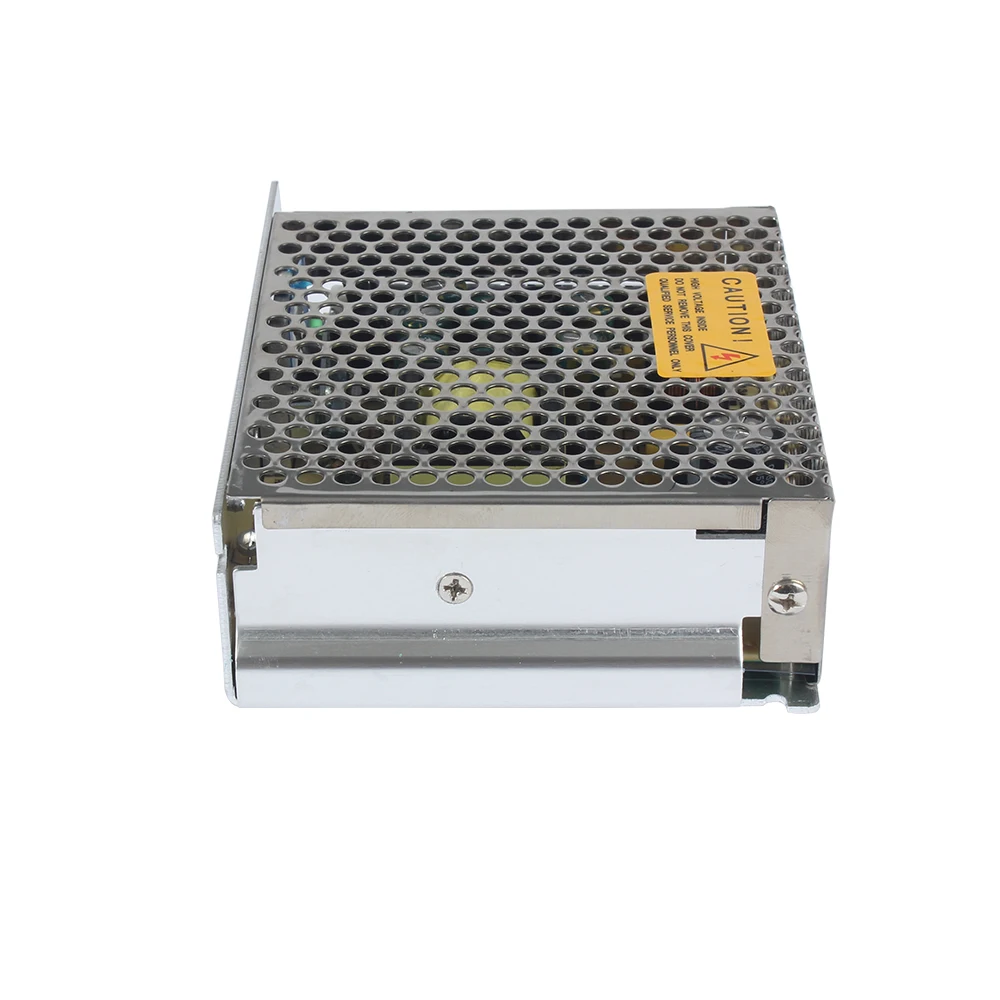

30 Вт тройной выход импульсный источник питания T-30 серии
Особенности:
Диапазон входного сигнала переменного тока, выбранный переключателемЗащита: короткое замыкание/перегрузкаОхлаждение с помощью свободной конвекции воздухаСветодиодный индикатор для включения питанияФиксированная частота переключения при 23 кГц2 года гарантии
Импульсный источник питания T-30 Спецификация:
Модель
T-30A
T-30B
Выход
Напряжение постоянного тока
5 В
12 В
-5 В
5 В
24 В
-12 В
Номинальный ток
3A
1А
0.5A
3A
1А
0.5A
Диапазон тока
0,5 ~ 3A
0,1 ~ 1A
0,1 ~ 0.5A
0,5 ~ 3A
0,1 ~ 1A
0,1 ~ 0.5A
Номинальная мощность
30 Вт
33 Вт
Пульсация и шум (макс.) Note.2
50mVp-p
100mVp-p
50mVp-p
50mVp-p
100mVp-p
100mVp-p
Напряжение ADJ. Диапазон
CH1: 4,75 ~ 5,5 В
CH1: 4,75 ~ 5,5 В
Допуск напряжения Примечание 3
± 2.0%
+ 2,-6%
+ 2,-10%
± 2.0%
+ 2,-6%
± 6%
Линейное регулирование
± 0.5%
± 1.0%
± 0.5%
± 0.5%
± 1.0%
± 1.0%
Регулирование нагрузки
± 0.5%
± 5.0%
± 5.0%
± 0.5%
± 5.0%
± 5.0%
Настройка, подъем, время удержания
200 мс, 100 мс, 30 мс при полной нагрузке
Вход
Диапазон напряжения
85 ~ 132VAC / 170 ~ 264VAC выбран переключателем 240 ~ 370VDC
Частотный диапазон
47 ~ 63 Гц
Эффективность (Typ.)
70%
72%
Ток переменного тока
0.8A/115VAC 0.45A/230VAC
Пусковой ток (макс.)
Холодный старт 18A/115VAC 36A/230VAC
Ток утечки
<0,75 мА/240 В переменного тока
Защита
Перегрузка
105 ~ 150% Номинальная выходная мощность.
Тип защиты: ограничение обратного тока, автоматически восстанавливается после восстановления состояния неисправности
Окружающая среда
Рабочая температура.
-10 ~ + 60 °C
Рабочая влажность
20 ~ 90% RH без конденсации
Температура хранения. Влажность
-20 ~ + 85 °C , 10 ~ 95% RH
Температура. Коэффициент
± 0.03%/°C (0 ~ 50 °C)
Вибрация
10 ~ 500 Гц, 2G 10 мин./1 цикл, 60 мин. По осям X, Y, Z
Безопасность и EMC
Стандарты безопасности
Дизайн относится к UL1012
Выдерживает напряжение
I/P-O/P: 1,5 KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC
Сопротивление изоляции
I/P-O/P, I/P-FG, O/P-FG:100 м Ом/500 В постоянного тока
Проводимость и излучение EMI
Дизайн относится к FCC Part15 J проводимости
Другие
MTBF
463,1 K часов мин. MIL-HDBK-217F (25 °C)

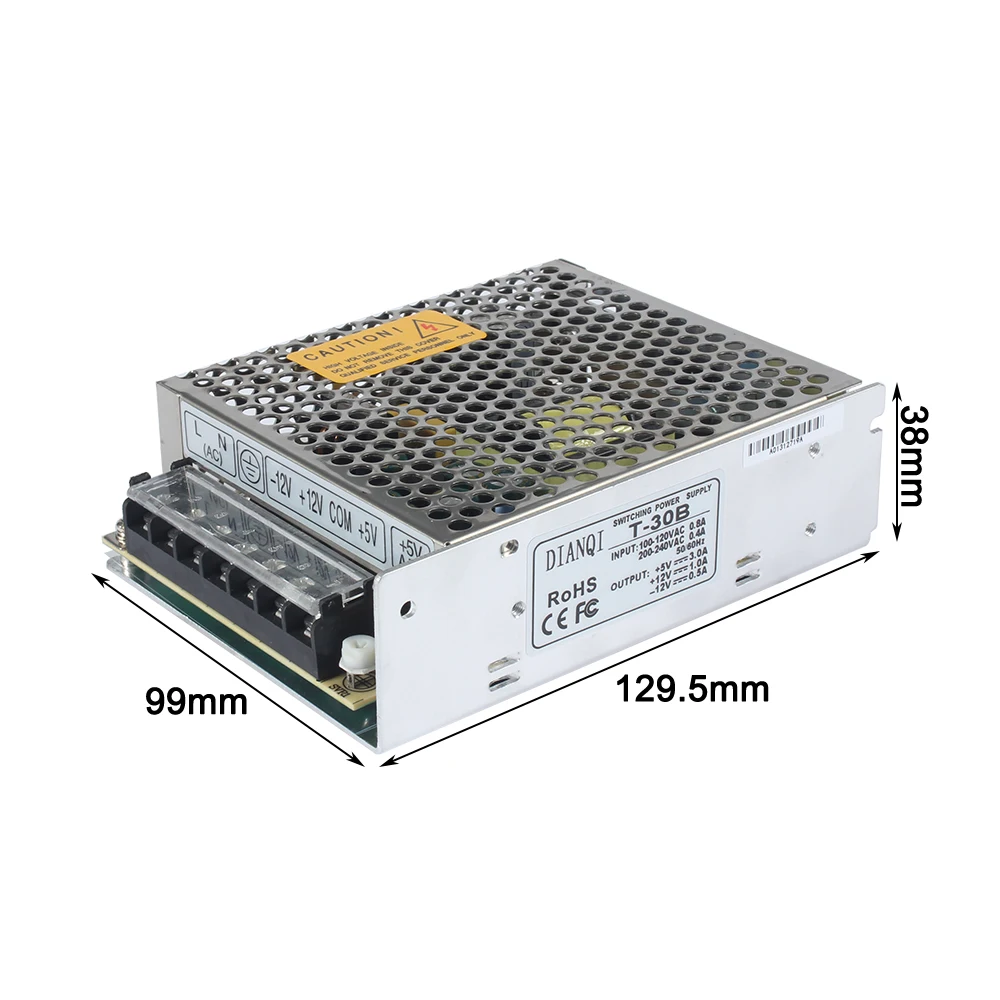

Размеры
129*98*38 мм (Д * Ш * В)
Упаковка
0,387 кг; 45 шт/19,46 кг/0.0326CMB
Примечание
1. Все параметры, не указанные специально, измеряются при 230 В переменного тока, номинальной нагрузке и 25 температуре окружающей среды.2. Пульсация и шум измеряются на 20 МГц полосы пропускания с помощью 12 "витой пары-провода, завершенного с 0,1 мкФ и 47 мкФ параллельного конденсатора.3. Допуск: включает в себя настройку допуска, линейное регулирование и регулирование нагрузки.
