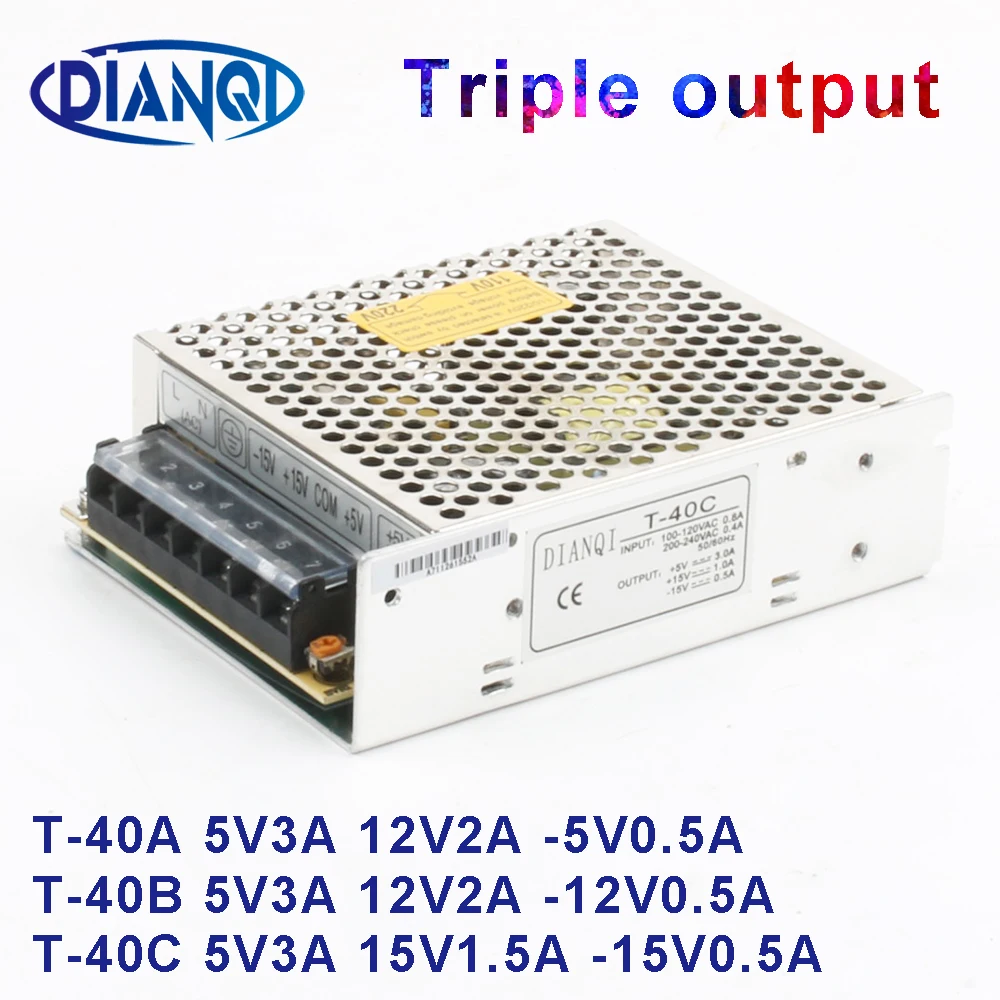

DIANQI T-40C 5V3A 15V2A -15V1A тройной выходной выключатель питания T-40A 5V3A 12V2A -5V1A ac dc преобразователь T-40B 5V3A 12V2A -12V1A
Ali World Shopping Center Store - Надежность 95.75%
Более 10397 подписчиков, дата открытия магазина 23.03.2013
- Положительные оценки: 97% (6708)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 94%
Последнее обновление: 24.09.2024
40 Вт тройной выход импульсный источник питания T-40 серии
Особенности:
Универсальный вход переменного тока/полный диапазон Защита: короткое замыкание/перегрузка/перенапряжение Охлаждение с помощью свободной конвекции воздуха 100% испытание на полную нагрузку Фиксированная частота переключения при 40 кГц 2 года гарантии
Импульсный источник питания T-40 Спецификация:
Модель
T-40A
T-40B
T-40C
Выход
Напряжение постоянного тока
5 В
12 В
-5 В
5 В
12 В
-12 В
5 В
15 в
-15 в
Номинальный ток
3A
2а
0.5A
3A
2а
0.5A
3A
1.5A
0.5A
Диапазон тока
0,6 ~ 5A
0,2 ~ 3A
0,1 ~ 1A
0,6 ~ 5A
0,2 ~ 3A
0,1 ~ 1A
0,6 ~ 5A
0,2 ~ 2A
0,1 ~ 1A
Номинальная мощность
41,5 Вт
45 Вт
45 Вт
Пульсация и шум (макс.) Note.2
100 mVp-p
120 mVp-p
100 mVp-p
100 mVp-p
120 mVp-p
120 mVp-p
100 mVp-p
120 mVp-p
120 mVp-p
Напряжение ADJ. Диапазон
CH1: 4,75 ~ 5,5 В
CH1: 4,75 ~ 5,5 В
CH1: 4,75 ~ 5,5 В
Допуск напряжения Примечание 3
± 2.0%
± 6.0%
± 8.0%
± 2.0%
± 6.0%
± 8.0%
± 2.0%
± 6.0%
± 6.0%
Линейное регулирование
± 0.5%
± 1.0%
± 1.0%
± 0.5%
± 1.0%
± 1.0%
± 0.5%
± 1.0%
± 1.0%
Регулирование нагрузки
± 0.5%
± 4.0%
± 6.0%
± 0.5%
± 4.0%
± 6.0%
± 0.5%
± 4.0%
± 4.0%
Настройка, подъем, время удержания
800 мс, 50 мс, 70 мс/230 В переменного тока 1600 мс, 50 мс, 16 мс/115 В переменного тока при полной нагрузке
Вход
Диапазон напряжения
85 ~ 264VAC 120 ~ 370VDC
Частотный диапазон
47 ~ 63 Гц
Эффективность (Typ.)
72%/115VAC
72%/115VAC
72%/115VAC
Ток переменного тока
1.2A/115VAC 0.7A/230VAC
Пусковой ток (макс.)
Холодный старт 20A/115VAC 40A/230VAC
Ток утечки
<3.5ма/240В переменного тока
Защита
Перегрузка
105 ~ 150% Номинальная выходная мощность.
Тип защиты: режим Hiccup, автоматически восстанавливается после удаления неисправности.
Перенапряжение
CH1: 5,75 ~ 6,75 в
Тип защиты: режим Hiccup, автоматически восстанавливается после удаления неисправности.
Окружающая среда
Рабочая температура.
-10 ~ + 60 °C
Рабочая влажность
20 ~ 90% RH без конденсации
Температура хранения. Влажность
-20 ~ + 85 °C , 10 ~ 95% RH
Температура. Коэффициент
± 0.03%/°C (0 ~ 50 °C)
Вибрация
10 ~ 500 Гц, 2G 10 мин./1 цикл, 60 мин. По осям X, Y, Z
Безопасность и EMC (примечание 4)
Стандарты безопасности
Дизайн относится к CSA 950, (UL1950, IEC950, TUV EN60950)
Выдерживает напряжение
I/P-O/P:3KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC
Сопротивление изоляции
I/P-O/P, I/P-FG, O/P-FG:100 м Ом/500 В постоянного тока
Проводимость и излучение EMI
Соответствие EN55022 (CISPR22) классу B
Гармонический ток
Соответствие EN61000-3-2,-3
EMS иммунитет
Соответствие EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024, светильник промышленного уровня, критерии A
Другие
MTBF
305,6 K часов мин. MIL-HDBK-217F (25 °C)

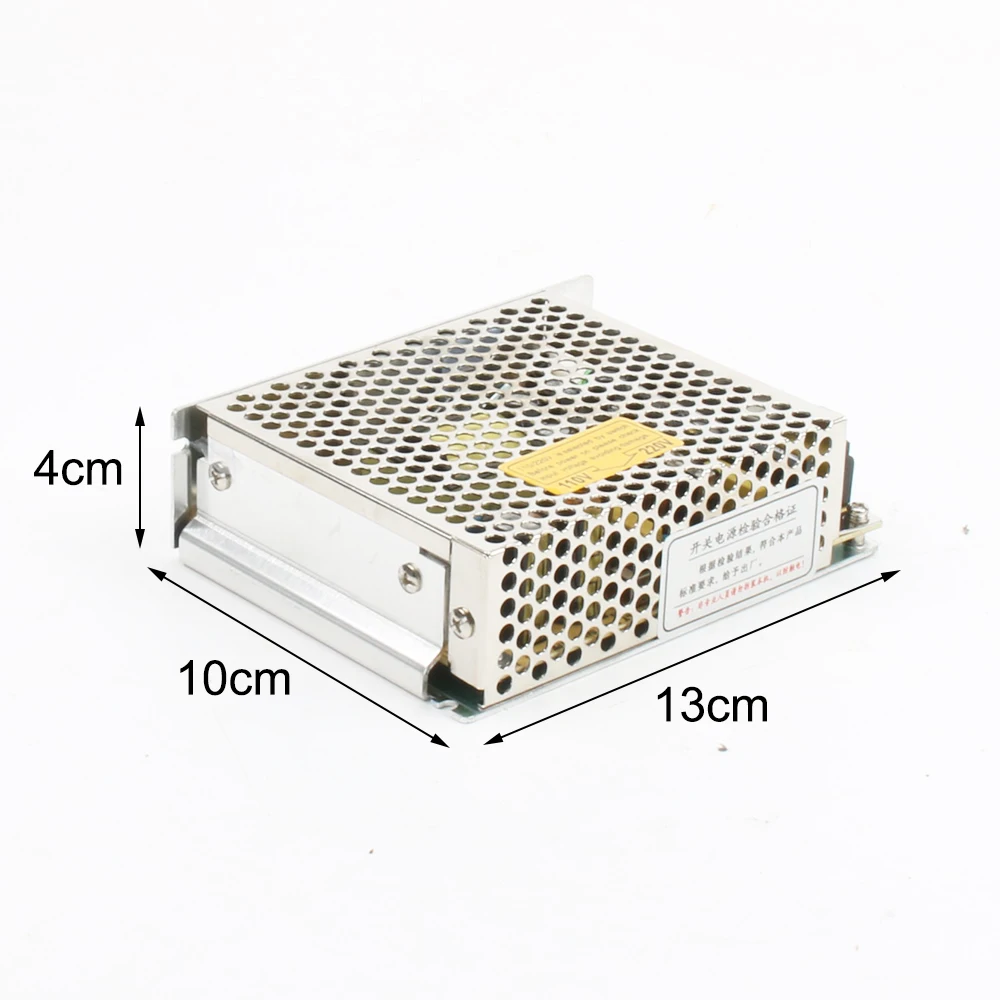

Размеры
129*98*38 мм (Д * Ш * В)
Упаковка
0,390 кг; 45 шт/19,58 кг/0.0326CMB
Примечание
1. Все параметры, не указанные специально, измеряются при 230 В переменного тока, номинальной нагрузке и 25 °C температуры окружающей среды.2. Пульсация и шум измеряются на 20 МГц полосы пропускания с помощью 12 "витой пары-провода, завершенного с 0,1 мкФ и 47 мкФ параллельного конденсатора.3. Допуск: включает в себя настройку допуска, линейное регулирование и регулирование нагрузки.4. Источник питания считается компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено, что оно по-прежнему соответствует директивам EMC.
