Трехходовой Т-тип proprotion клапан 34 ''ACDC24V 0-10V, модулирующий клапан вкл.выкл. Для регулирования потока или управления вкл.выкл.

Пропорциональный клапан 0-10 В/4-20мА контроллер

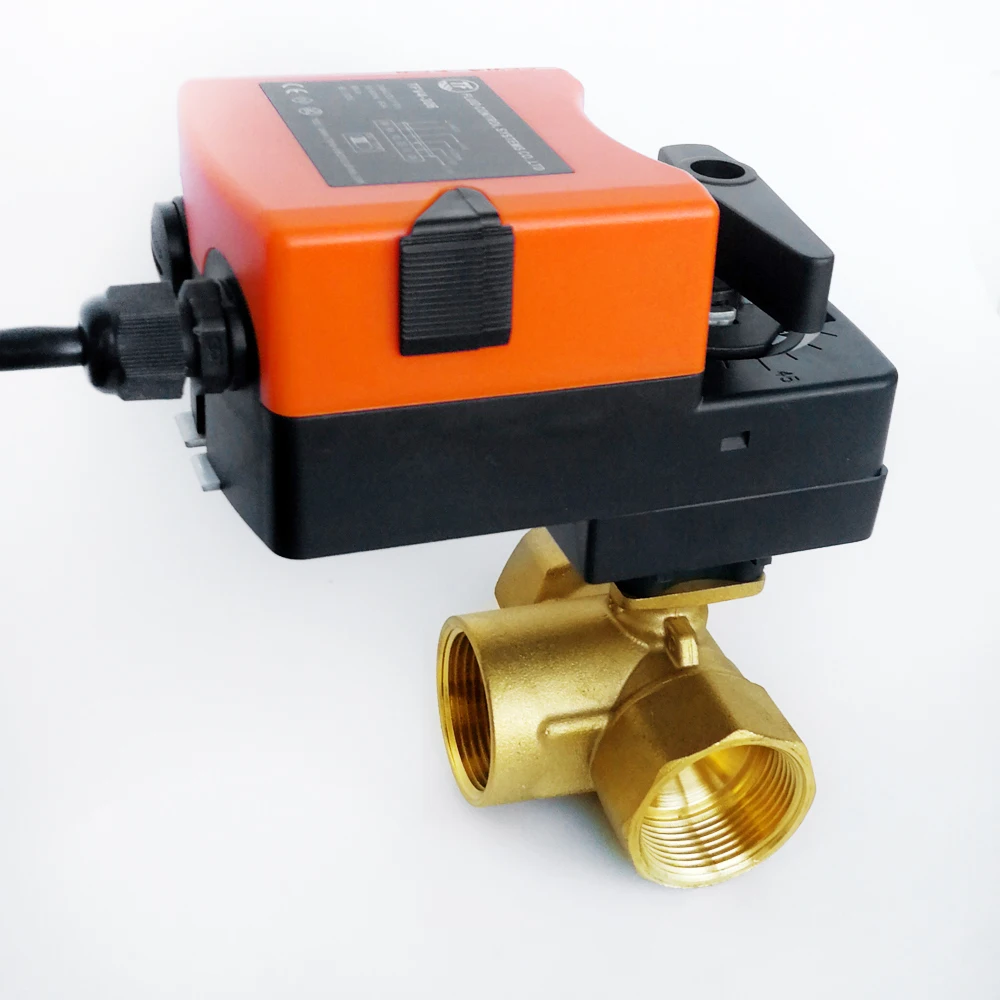

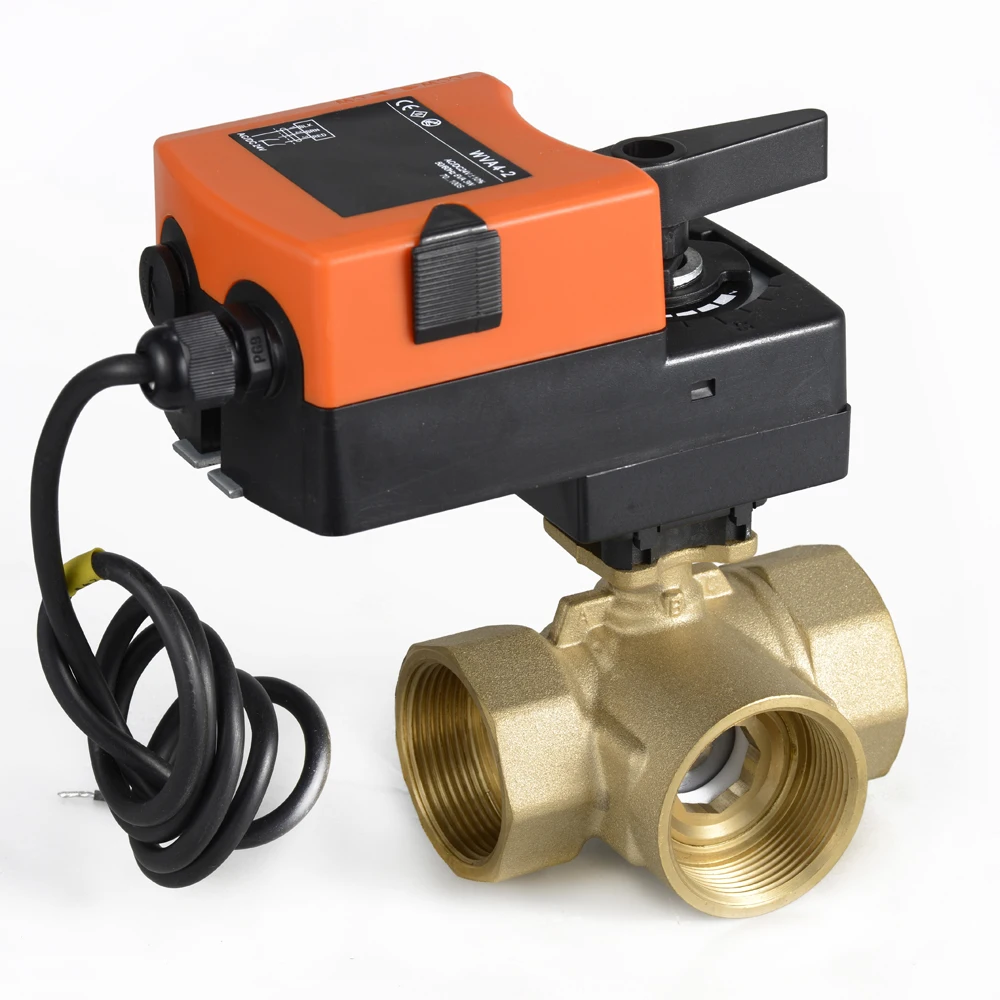

Трехходовой 3/4 ''Т Тип proprotion клапан AC/DC24V 0-10V модулирующий вкл/выкл клапан для регулирования потока или вкл/выкл управления

TF пропорциональный valveconsists роторного привода TFV4 серии и DN15-DN50 латунный шаровой клапан. Одинаковая характеристика потока гарантирует стабильность работы клапана. Контрольные шаровые краны широко используются в системах вентиляции и кондиционирования, системах отопления, оборудовании для очистки воды и управлении водными потоками в промышленной автоматизации, таких как: AHU, устройство для обработки воздуха, блок контроля перепада давления и теплообменник для регулирования потока и управления вкл/выкл.

Применение:

Система HVAC

Система отопления

Система очистки воды

Промышленное оборудование

Режим работы:

Пропорциональный клапан TF управляется двигателем с помощью типа, TFV4-304, TFV4-306 и TFV-310 привода. Привод управляется модулированием вкл/выкл или пропорциональной системой управления и перемещает шар клапана в положение открытия, Диктуемое контрольным сигналом.

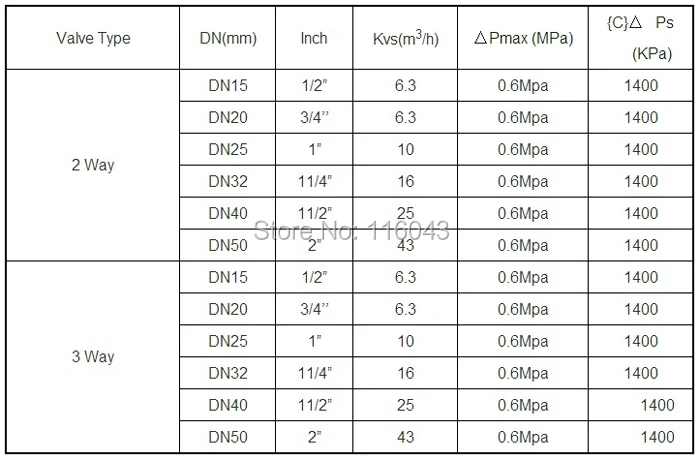

Технические данные:

Клапан Boday:

Размер клапана: DN20, 3/4''

Средняя: холодная/горячая вода, 50% гликоль

Температура среды: 2 °C...90 °C

Номинальное давление: PN20

Соединитель трубы: внутренняя резьба

Температура окружающей среды. Диапазон:-5…+ 60 °C; 0…90% RH Размер: 3/4 '' - 2''

Синий, зеленый, красный-Тип клапана: 2-полосная и 3-сторонний выход

Характеристика потока: равный процент, ВКЛ/ВЫКЛ

Материал:

Корпус клапана: Кованая латунь, Hpb59-1

Уплотнение: шар: EPDM + PTFE

Шар: латунь

Стебель: EPDM

Разъем клапана: PC

Шпиндель клапана: алюминиевый сплав

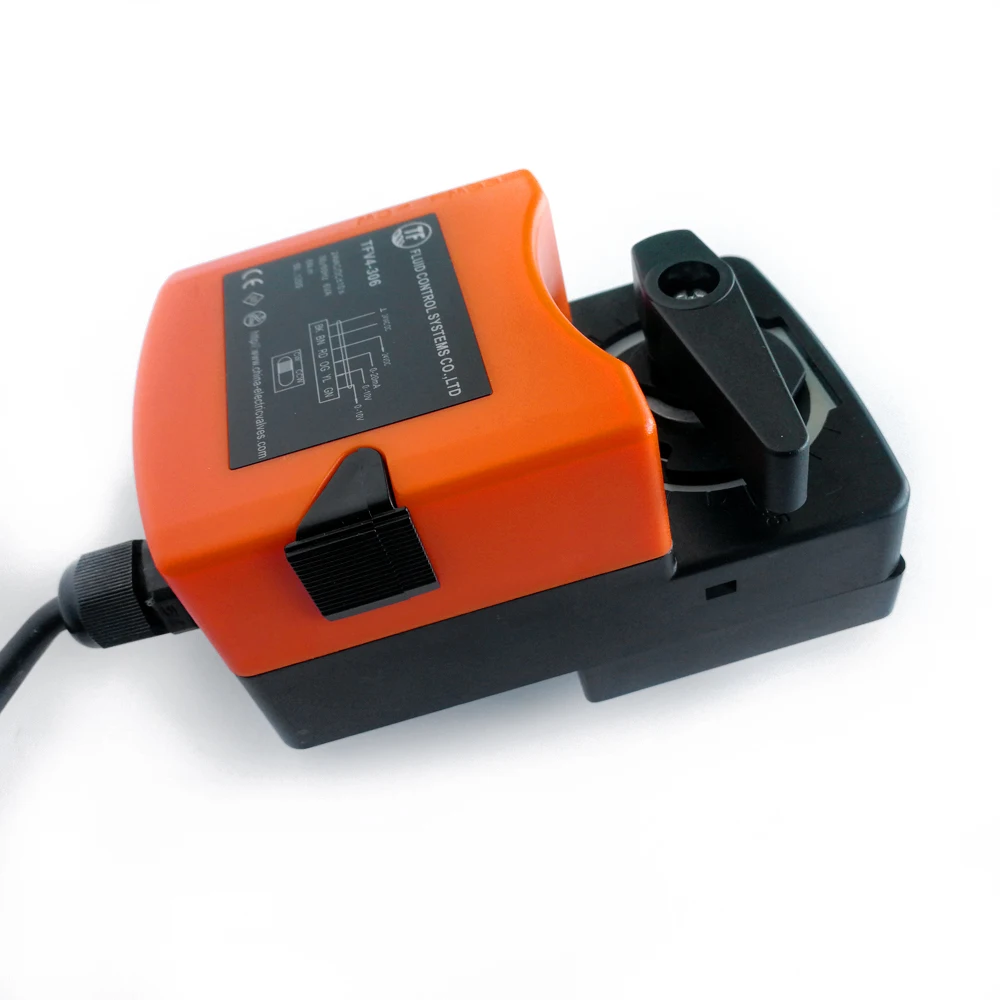

Привод:

TFV4-30424VAC/DC ± 15%, пропорциональный (0(2)-10VDC)

TFV4-30624VAC/DC ± 15%, пропорциональный (0(2)-10VDC/0(4)-20Ma)

TFV4-31024VAC/DC ± 15%, пропорциональный (0(2)-10VDC/0(4)-20Ma)

Выходной крутящий момент: 4Н. М, 6Н. М и 10н. М Угол вращения: 90 °

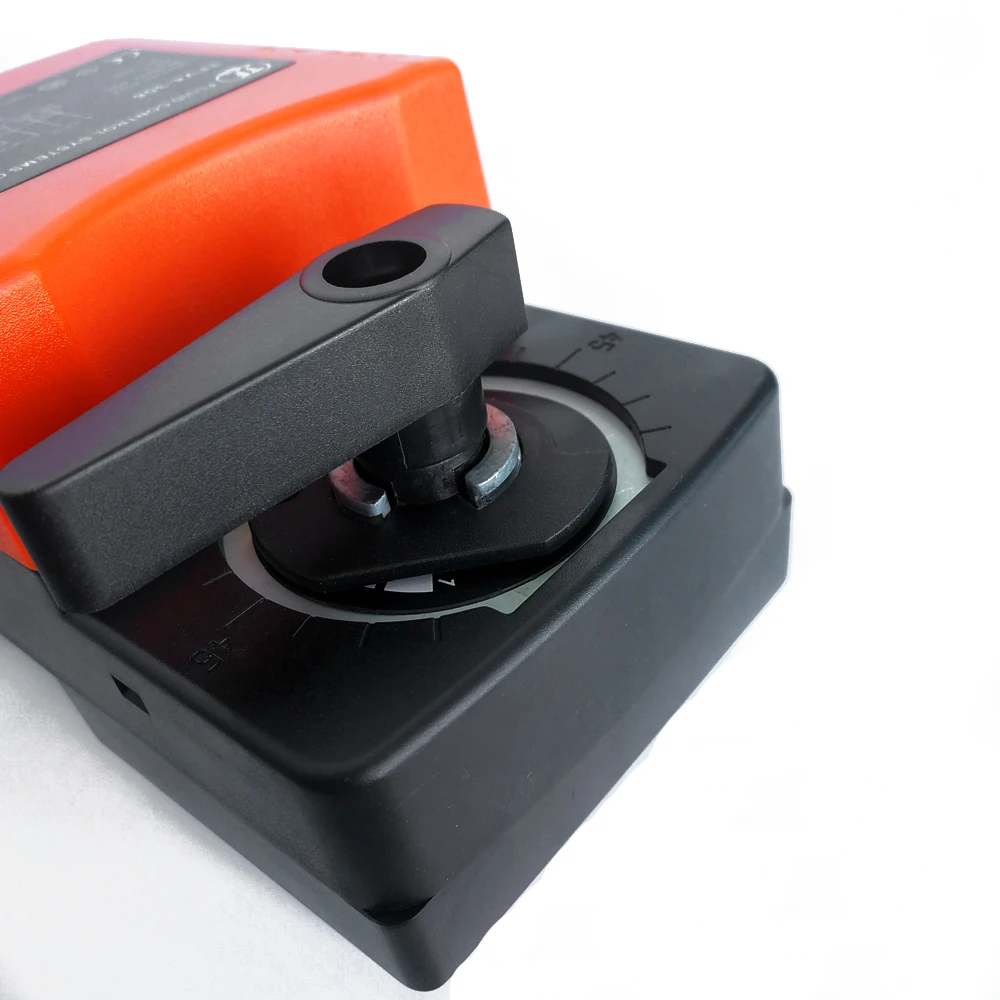

Ручная ручка автоматическая система защиты от перегрузки

Ручной выбор направления вращения шара: C.W. /C.C.W, заводская установка C.W.

Степень защиты: время работы IP54: 50S-120S

Функция (вкл/выкл и пропорциональный тип)

Привод управляется модулированием вкл/выкл, и пропорциональным контрольным сигналом, используя высокое передаточное отношение

Привод для фиксации и блокировки.

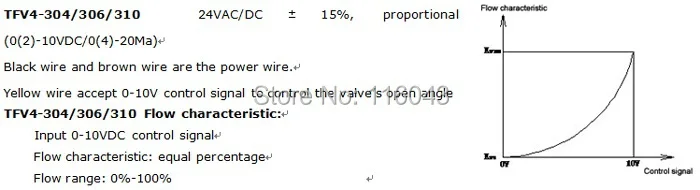

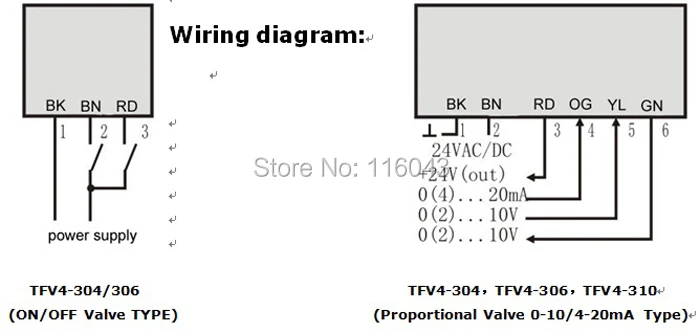

Подключение проводки:

Номер модели

Рабочее напряжение

Тип привода

Выходной крутящий момент

Потребление

Подходящий корпус клапана

TFV4-304

24VAC/DC ± 15%

0(2)-10VDC

4Н. М

3VA

DN25,DN20,DN15

TFV4-306

(0(2)-10VDC/0(4)-20Ma)

6Н. М

6ва

DN50, DN40,DN32,

TFV4-310

(0(2)-10VDC/0(4)-20Ma)

10н. М

DN50

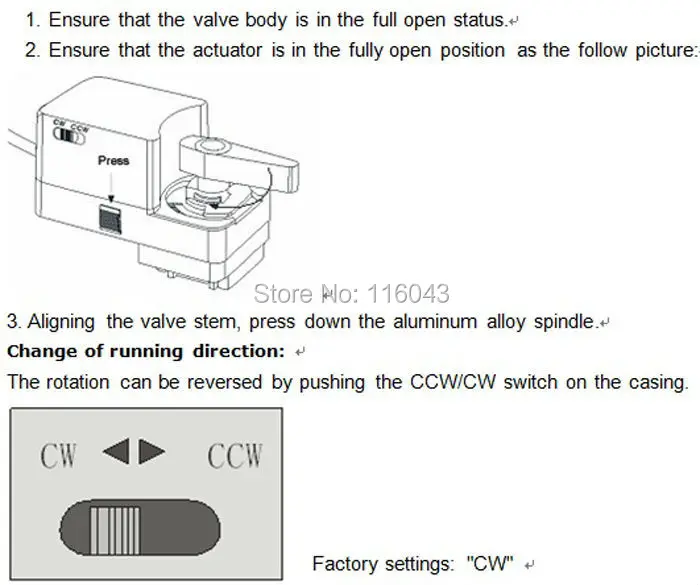

Установка:

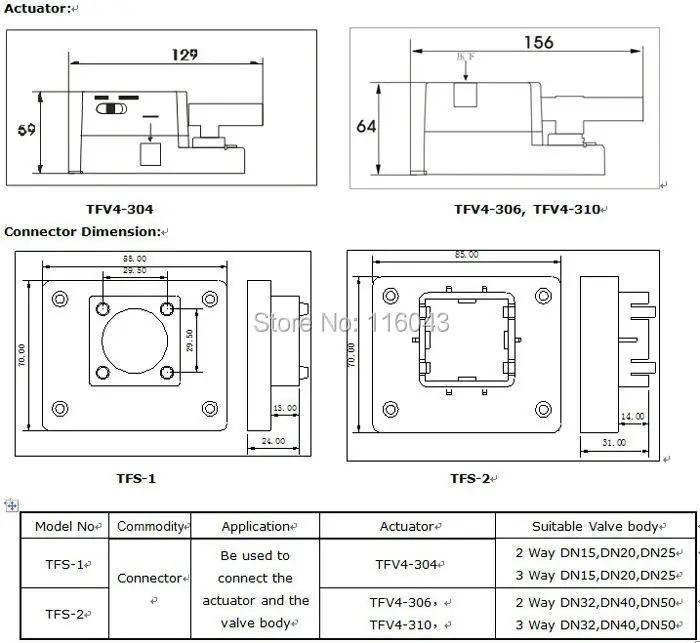

Размеры и проводка:

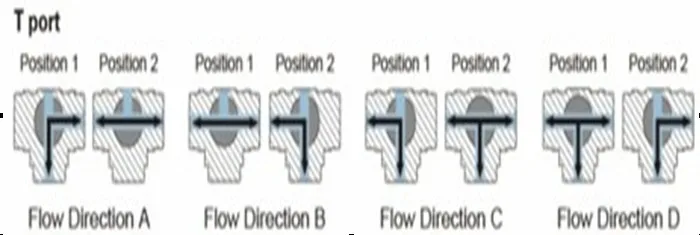

Пожалуйста, дайте мне знать ваш вариант направления потока при размещении заказа, спасибо!
