Беспроводной трансивер 3500 МВт, дальность 8 км, радиочастотный модуль RS485RS232TTL GFSK, радиомодем 433 МГц, 1 пара
Starhead Automation Store - Надежность 94.75%
Более 1857 подписчиков, дата открытия магазина 14.08.2010
- Положительные оценки: 97% (176)
- Соответствие описанию: 94%
- Отвечает на сообщения: 94%
- Скорость отправки: 94%
Последнее обновление: 22.09.2024
3500mw беспроводной приемопередатчик TTL/RS485/RS232
SТорговый центрМодулиРазмер, Низкое энергопотребление, Дальние расстояния Связь, Способность анти-помех, Стабильный и надежный.
Прозрачная передача О Данные между устройствами Банка Достичь Точка-точка, Точка-многоточечная, Многоточечный
Интерфейс передачи данных : TTL, RS232 Или RS485, Легко Для Использование .FEatures:
Ремешок: 433/470 МГц 40-Выбор канала Сеть ID:4 байтаНастраиваемый NОД ID:2 байтаНастраиваемый -Различные Скорость передачи данных Опционально GFSK модуляция Режим В Антенна Автоматическое совпадение И Двухсторонний Переключатель управления Серийное общение Настройка параметров INterfaces:TTL/RS232/RS485 Чувствительность Вверх Для -121 ДБм Максимальная выходная мощность: 3 Вт Рабочее напряжение 9 Для 18 V Диапазон рабочих температур: -40 Для + 85 ° CПосылка включает:

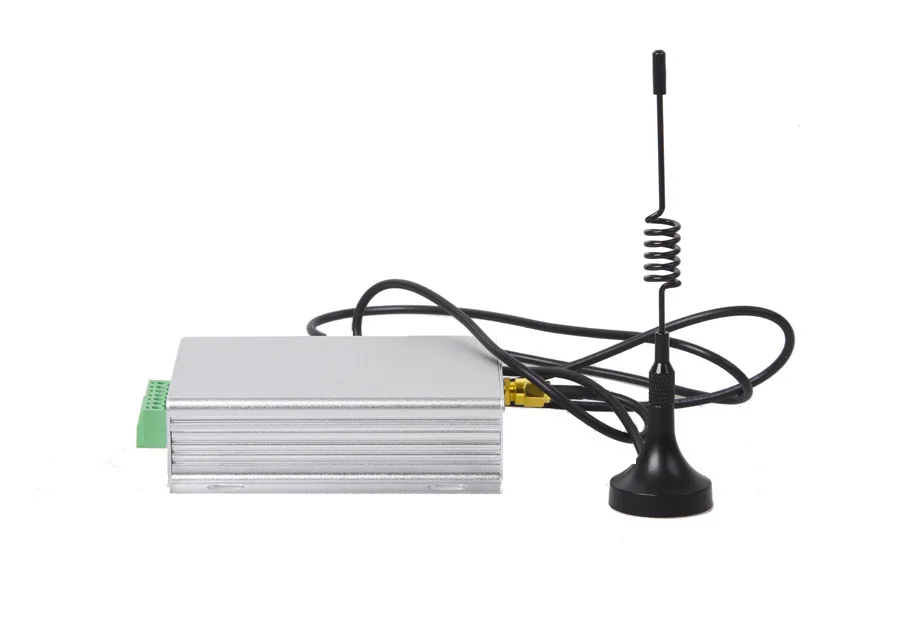

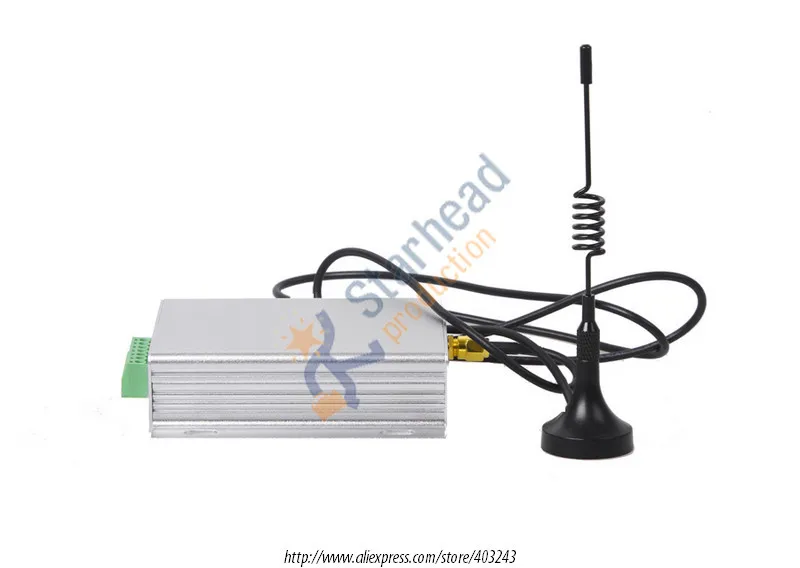

2 * беспроводные модули(TTL, RS232 Или RS485) 2 * антенна(Тип стержня по умолчанию) 2*12 В адаптер питания (Дополнительно $5, Если вам нужен адаптер с вилкой типа вашей страны, пожалуйста, свяжитесь с нами)Применение:
Функция модуля
Конфигурация параметровВ режиме конфигурации вы можетеНастройте соответствующие параметры модуляЧерезПКПрограммное обеспечение, такжеУстановите соответствующие параметрыЧерезUARTИнтерфейс онлайн.Такие как: канал, рабочая полоса скорости беспроводной передачи, мощность передачи, скорость передачи данных последовательного порта, бит данных, стоп-бит, паритет,Идентификатор нетто,Идентификатор узла.Протокол связи подробное руководство по программированию.
Параметр
Байт
Описание
Сигнальный канал
1
1 ~ 40
Частотный диапазон
1
433 МГц/470 МГц
Скорость беспроводной передачи
1
1200/2400/4800/9600/14400/19200/38400 bps
Мощность передачи
1
0 ~ 7Класс
UARTСтавка
1
1200/2400/4800/9600/14400/19200/38400 bps
UARTБит данных
1
7,8,9
UARTСтоп-бит
1
1,2
UARTПаритет бит
1
Нет, нечетный, даже
Стол1: Таблица параметров
1 Передача данных
Когда модуль предназначен для передачи данных, хост может отправлять и получать данные через последовательный порт.
Для обеспечения стабильности и точности передачи данных следует обратить внимание на следующие моменты:
Подходит для беспроводной передачи
Для обеспечения нормальной связи с Сетевым модулем, диапазоном, каналом,Идентификатор неттоНеобходимо установить соответствие.
Модуль4Байт сетиIDМожет быть настроенМежду модулями, настроеннымиТип сетиIDНе может общаться друг с другом.Когда сетьID isНастроен для полного0, ЛюбогоИдентификатор неттоМодульМожно получитьДанных.
Задержка передачи данных радиосвязи
Так как терминал беспроводной связи получен от терминального устройства после определенного количества данных, или в ожидании определенного количества времени, и нет новых данных перед началом передачи, передача радиосвязи до конца приема происходит задержка в радиосвязи, Другой конец к терминальному аппарату получен от беспроводной связи также требует определенного количества времени, но при тех же условиях время задержки фиксируется(Конкретное время по серийной ставке, размер решения о скорости воздуха).
Трафик данных
Внутри модуля есть200-Байтовый буфер для обеспечения плавной передачи данных, когда серийный номер меньше или равен скорости беспроводной передачи, но если серийная скорость больше, чем скорость беспроводной передачи, непрерывная передача данных байтов превышает размер буфера, может возникнуть перерасход данных в результате потери данных.Для непрерывной передачи большого количества данных, во избежание потери данных или ошибок, вы можете установить параметры скорости последовательной передачи не превышает скорость беспроводной передачи.
2 спящий режим
КогдаCSШтырь установлен на низком уровне, модуль находится в спящем режиме и не может устанавливать параметры, а не для модуля передачи данных Потребляемая мощность в этом состоянии5 мА.

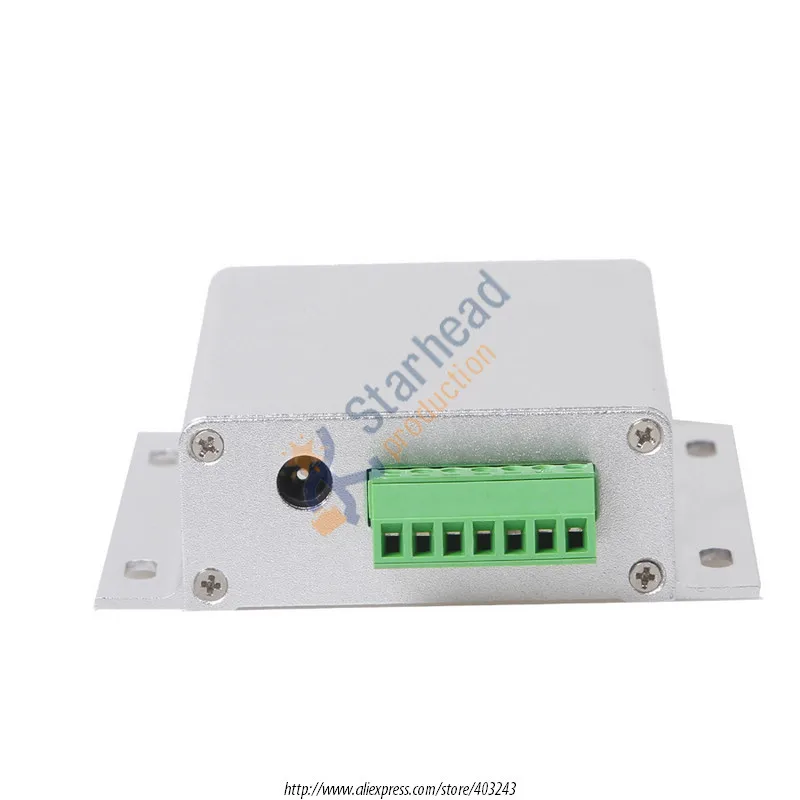

3 pin определение
Контактный номер.
Определения контактов
Описание
1
TXD
Передача данных последовательной связи
2
RXD
Прием данных последовательной связи
3
GND
Наземный
4
A +
Передача данных последовательной связи(RS485)
5
Б-
Прием данных последовательной связи(RS485)
6
Набор
Параметры конфигурации включают (active low для включения конфигурации параметров, high output по умолчанию)
7
CS
Модуль включен (низкий уровень сна, Высокая производительность по умолчанию)
