4-осевой шаговый комплект с ЧПУ, 48 В, 4,5 А, TB6600, драйвер шагового двигателя с 5-осевым интерфейсом, коммутационная плата типа V5
Rattm Motor Store - Надежность 96.5%
Более 2340 подписчиков, дата открытия магазина 29.05.2011
- Положительные оценки: 98% (145)
- Соответствие описанию: 98%
- Отвечает на сообщения: 96%
- Скорость отправки: 94%
Последнее обновление: 01.03.2022
Посылка:

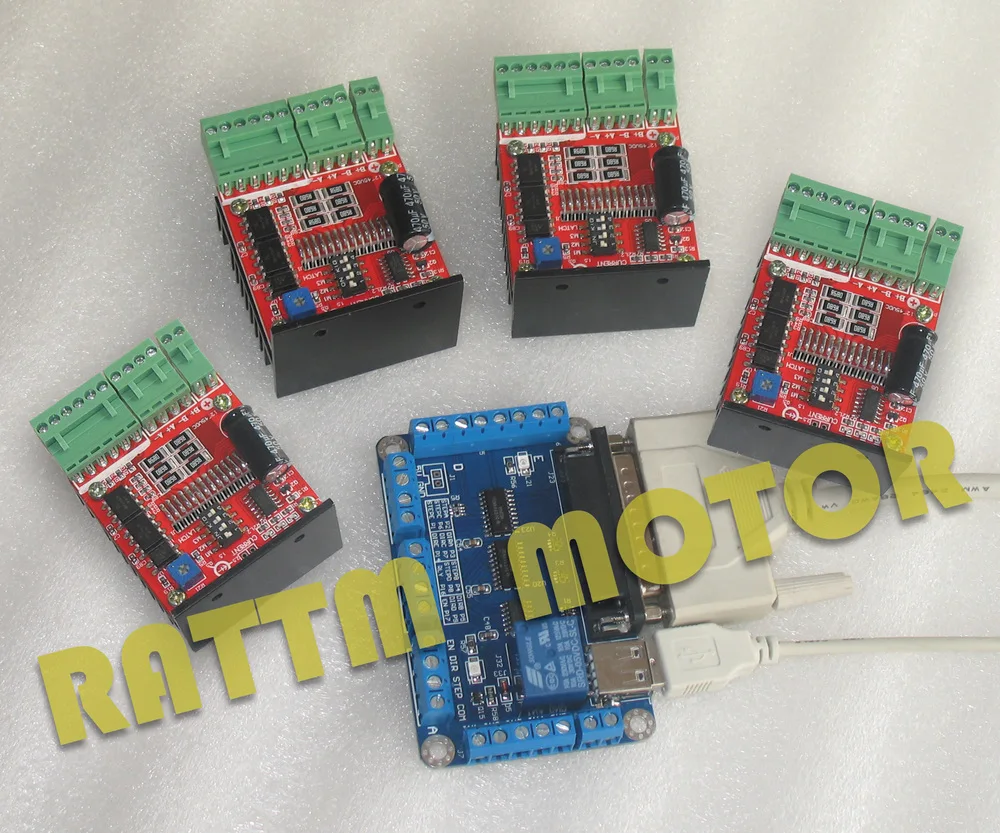

4 x Драйвер шагового двигателя TB6600 1 x 5-осевая коммутационная плата Интерфейса Типа V5 1 х параллельный кабель 1 х USB кабель Руководство пользователя на английском языке будет отправлено по электронной почте.
3 осиДля плазменной или лазерной фрезы среднего размера
1. 5-осевая коммутационная плата

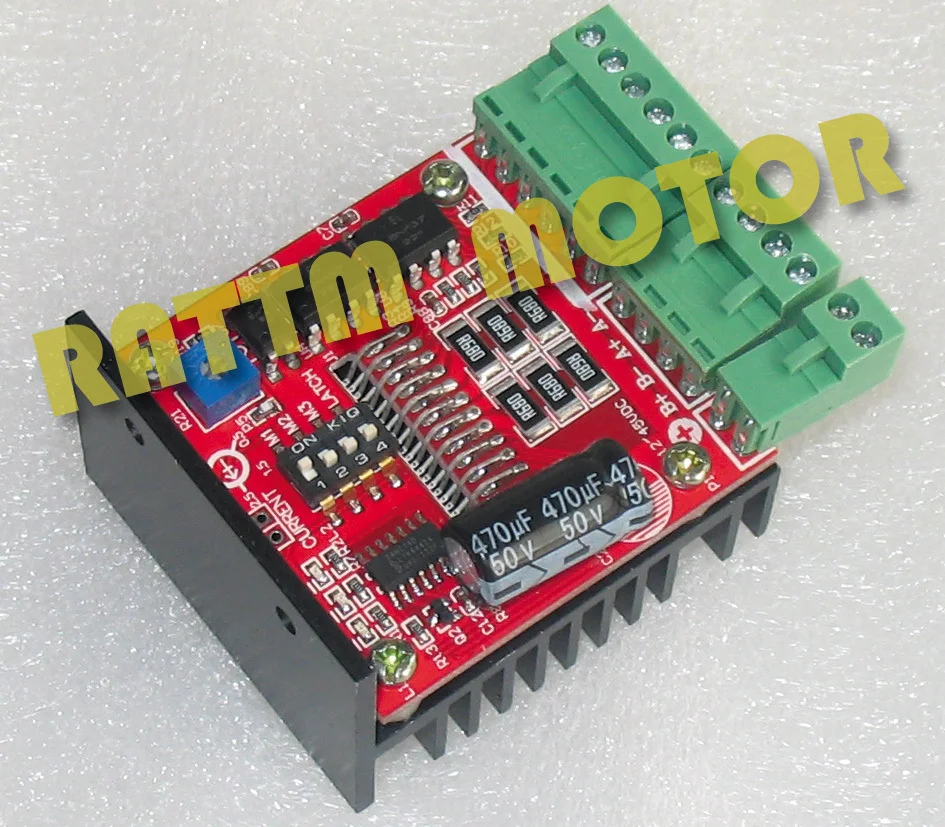

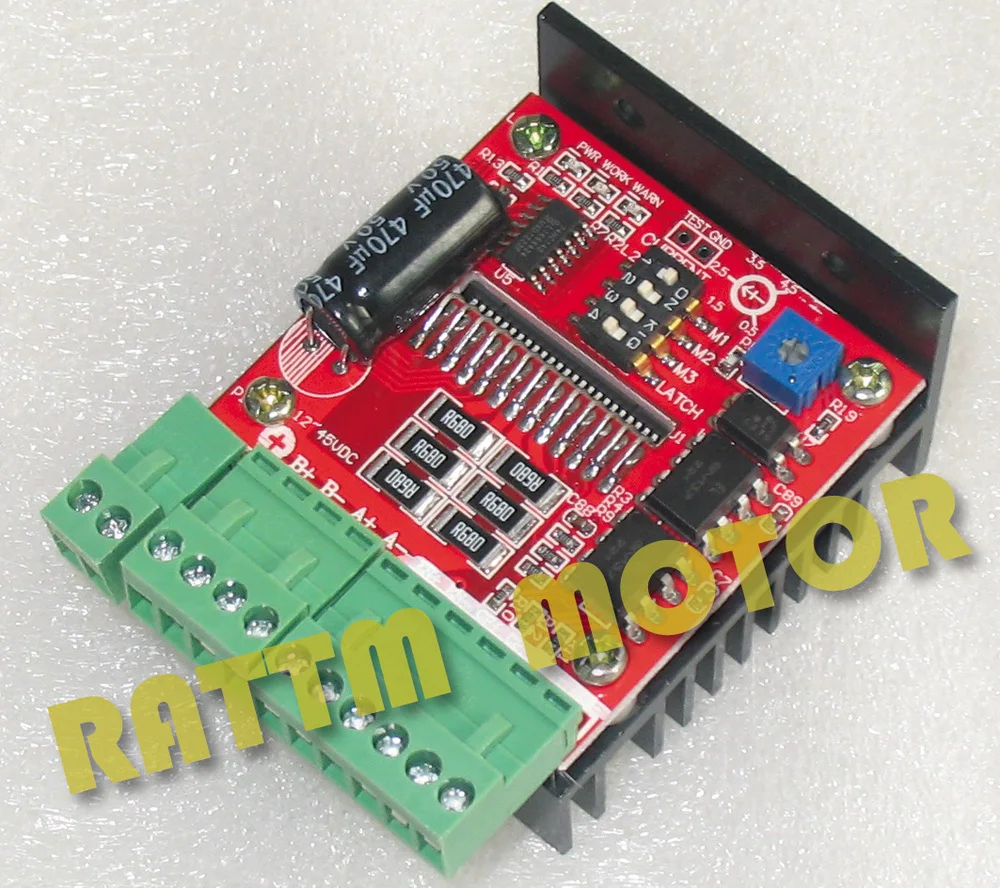

Подходит для большинства подключений, 5 драйверов и 5 двигателей одновременно. Он оснащен 4-проводным концевым выключателем для обеспечения нашего безопасного движения Он с релейным портом для управления шпинделем ЧПУ Рабочее напряжение составляет 5 в постоянного тока и поддерживается программным обеспечением MACH3,EMC2,KCAM4 Размер: 9x5,7 см2. Высокошаговый Драйвер шагового двигателя TB6600
Входная мощность постоянного тока: 12 В ~ 48 В постоянного тока Выходной ток: 0,7a-4,5a плавная регулировка Mircostepping:1(1.8deg),1/1,1/2,1/4,1/8,1/16

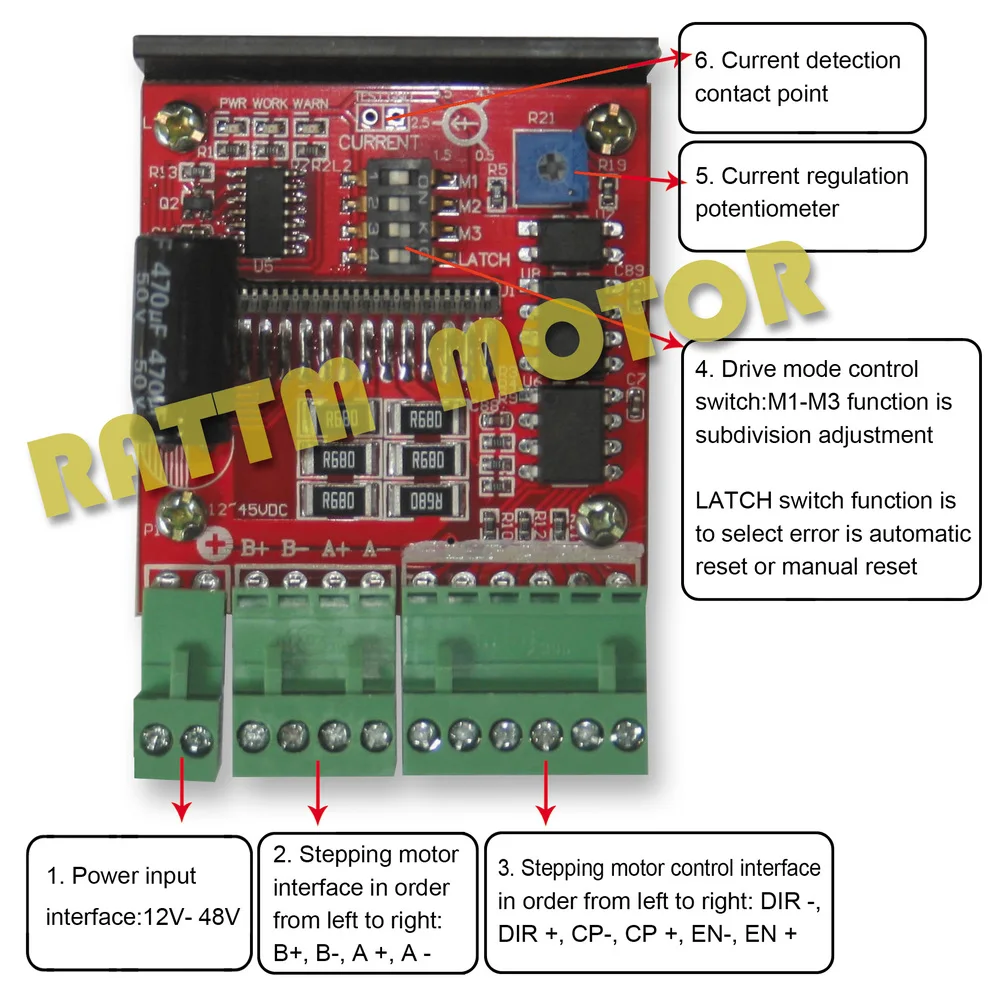

1. Как показано выше, входной интерфейс питания powerin, как показано выше, ультра-правый отрицательный левый, положительный, ~ 50 В Входное напряжение 12.
2. Порт STEP DIRVER-это интерфейс шагового двигателя, определение слева направо A-B +, B -, A +, A-
3. Порт CTR-интерфейс управления входом, слева направо по очереди определяется DIR -, DIR +, STEP -, STEP +, EN, EN +
4. MOD SW-это переключатель рабочих режимов, как показано на рисунке, от верха до низа единого определения-M1, M2, M3, защелка, который управляет драйвером поломкой выбора и режимом сброса ошибок
M1
M2
M3
Мод
Выкл
Выкл
Выкл
Бесплатно, двигатель не блокируется
Выкл
Выкл
ON
1 подразделение
Выкл
ON
Выкл
Режим A, 1/2 подразделений
Выкл
ON
ON
Режим B, подразделение 1/2
ON
Выкл
Выкл
1/4 подразделение
ON
Выкл
ON
1/8 подразделение
ON
ON
Выкл
1/16 подразделение
ON
ON
ON
Бесплатно, двигатель не блокируется
Внимание: Как показано на рисунке 3, переключатель на левый циферблат выключен, переключатель на правый
Защелка: ВКЛ.: автоматический режим восстановления, ВЫКЛ.: ручной режим восстановления.
5. Ток-это потенциометр регулирования тока, ошибка трафаретной печати настроек панели TB6600T1, на самом деле должна быть по часовой стрелке, уменьшить минимум до 0,5 А, против часовой стрелки увеличивает максимум до 4,5 А.
Форма защиты: защита от перегрева, защита от пониженного напряжения/перегрузки по току, автоматическая блокировка полутока Рабочая среда: Temperature-15-40deg влажность <90% Подходит для NEMA17-23 двухфазных и четырехфазных шаговых двигателей с током малого А, также подходит для двухфазных и четырехфазных шаговых двигателей маленькой длины NEMA34.
Уведомление о применении:
Чтобы избежать загрязнения нефтью, пыли и агрессивных газов. Разложить его в месте с хорошей вентиляцией. Пожалуйста, обратите внимание на подключение с правильным питанием (+ и-), чтобы не сломать драйвер. Пожалуйста, проверьте его, когда подтвердите правильность подключения.
-
Breakout board5 axis
-
Driver current4.5A
-
Driver input voltage12-48VDC
-
Driver microstep16 microstep
-
is_customizedYes
-
Name4 axis CNC kit
-
Place of OriginJiangsu, China (Mainland)
-
Вес логистики1.150
-
Каждая упаковка1
-
Минимальная единица измерения100000017
-
Название брендаRATTMMOTOR
-
Номер моделиTB6600 Single axis
-
ПитаниеDC
-
Продано Вsell_by_piece
-
Размер логистики - высота (см)15
-
Размер логистики - длина (см)25
-
Размер логистики - ширина (см)15
-
Тип двигателяШаговый двигатель
