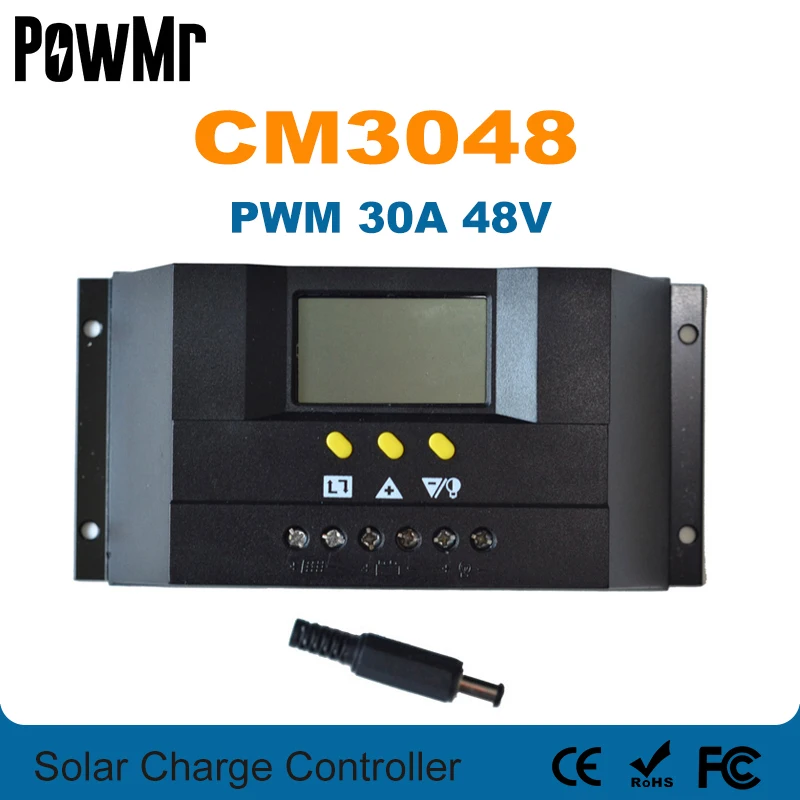

PowMr PWM 30A 48 в Солнечный контроллер с ЖК-панелью PV Контроллер заряда батареи Солнечная система домашнего использования в помещении Juta CM3048Контроллер серии CM Jutais является своего рода интеллектуальным, многофункциональным контроллером солнечной зарядки и разрядки. Семья использует фиксированный ЖК-дисплей, с очень дружественным интерфейсом; Различные параметры управления могут быть гибко установлены, полностью соответствуют вашим различным требованиям приложения. Контроллер серии CM имеет следующие особенности:
> Изображение графического ЖК-символа
> Простое управление кнопками
> Уровень напряжения системы автоматической идентификации
> Интеллектуальный режим зарядки ШИМ
> Автоматическая компенсация температуры
> Регулируемые параметры контроля заряда-разряда
> Настраиваемый режим работы нагрузки
> Защита от перегрузки, короткого замыкания
> Функция дистанционного мониторинга и управления (на заказ)
> Защита от обратного разряда аккумулятора
> Отключение низкого напряжения батареи (LVD)
> Защита от обратного подключения аккумулятора
> Накопительная функция зарядки и разрядки ампер часов
Установка
1. Готовые инструменты и кабели. Рекомендуем вам подобрать подходящие кабели. Убедитесь, что плотность тока <4 мм2, которая является проводящей для уменьшения падения напряжения линии. Рекомендуется: 60А с кабелем 20мм2. Проверьте погодные условия установки в соответствии с требованиями безопасности. Пожалуйста, избегайте сырой, пыльной, есть место для легковоспламеняющихся, взрывоопасных и коррозионных газов Используйте контроллер для установки.
2. Установите контроллер в фиксированную вертикальную плоскость. См. Раздел 5 размера пор и интервала пор. Для того, чтобы обеспечить хороший температурный контроль, пожалуйста, отложите каждый 10 см ниже места контроллера.

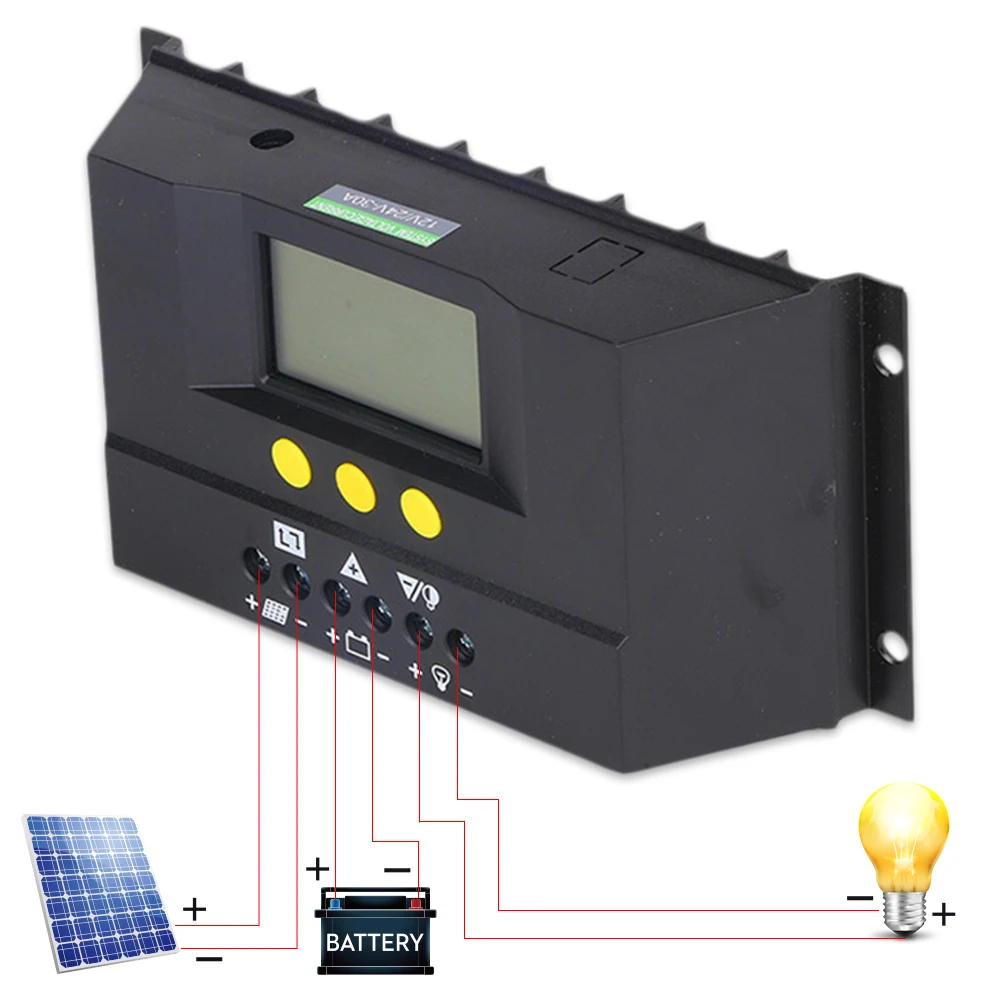

3. Как показано справа, подключите (1) нагрузку, (2) батарею и (3) солнечную панель к контроллеру согласно заказу (1) (2) (3). Обратите внимание на нагрузку, батарею, солнечную панель и контроллер одинаковой полярности.
4. Поместите в внешний датчик температуры слева от контроллера (порт зонда). Датчик температуры должен быть таким же пространством с батареей. (В противном случае контроллер будет контролировать параметры неправильной компенсации температуры.)
5. Если у вас есть функция удаленного мониторинга и управления, вставьте один конец входящего в комплект провода связи справа от контроллера (порт связи), другой конец для подключения к хост-компьютеру.
Снос: чтобы предотвратить несчастные случаи, пожалуйста, заказывайте снос солнечных панелей, батареи и нагрузки disconТюлевое свадебное платье сКонтроллер.
Примечание: полярность батареи не повредит контроллер, но вы будете иметь нагрузку на оборудование безопасности.
Технические характеристики:
Модель
CM2024Z
CM3024Z
CM2048Z
CM3048Z
Номинальный ток
20A
30A
20A
30A
Номинальное напряжение
12V/24V
48V
Напряжение открытой цепи солнечной панели
<= С алюминиевой крышкой, 50В
<= 100V
Низковольтное отключение (LVD)
10,7 В/21,4 в
42,8 V
Поплавковый стабилизатор напряжения
13,8 В/27,6 в
55,2 V
Переподключение низкого напряжения (LVR)
12,5 в/25,0 в
50,0 V
Без потери нагрузки
<= 30mA
Петля перепада напряжения
<= 170mV
Режим зарядки
Pwm-режиме
Компенсация температуры
-4 мВ/ячейка/'C
Установка кабеля.
<= 7 # AWG (16 мм2)
Рабочая температура
-10C--60C
Температура хранения
-30C--70C
Требования во влажности
<= 90%, без конденсации
Размер
90 мм x 188 мм x 48 мм
Расстояние между монтажными отверстиями
60 мм x 178 мм -- dia5
Вес
360 г

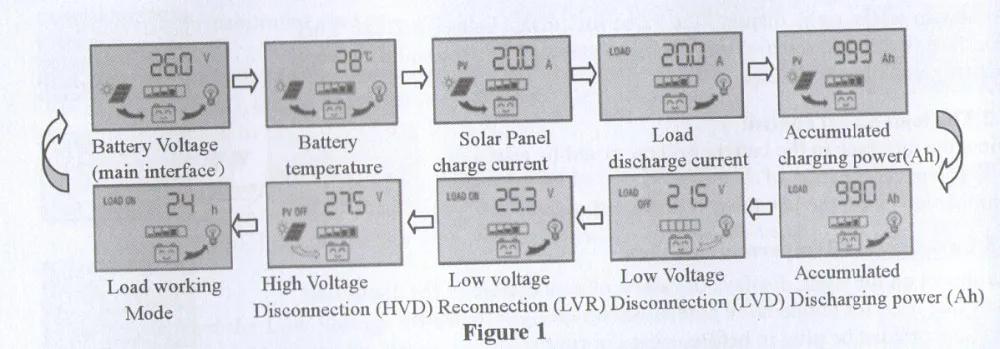

Дисплей:
