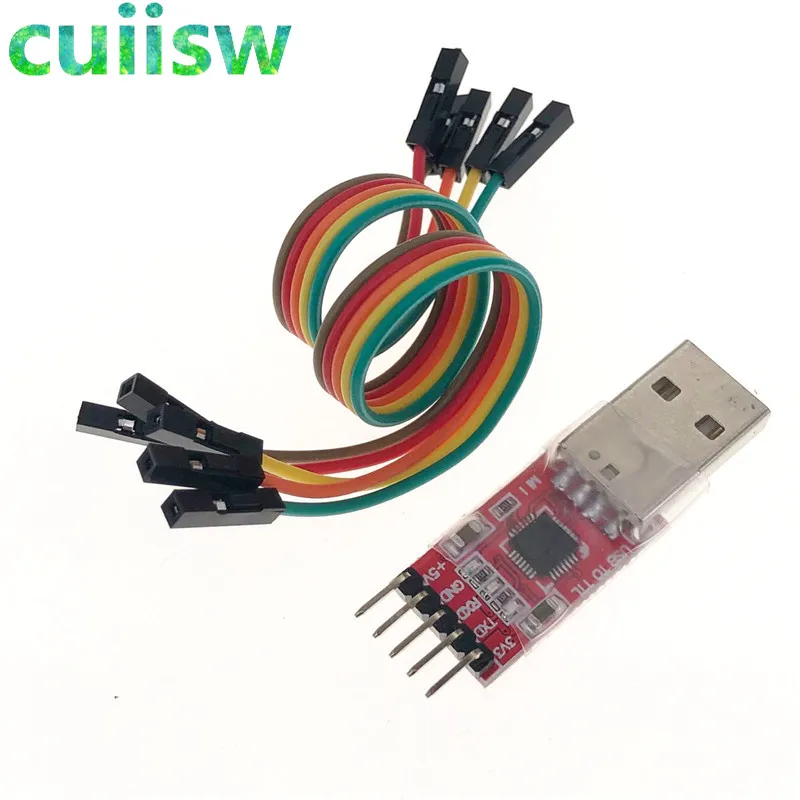

10 шт.лот CP2102 USB к TTL USB UART модуль последовательного порта щеточная машина обновленная плата STC кабель для загрузки

Примечание: Этот продукт просто для того, чтобы сделать ваш компьютер серийным, с широким спектром последовательных устройств, таких как GPS, спутниковый приемник, жесткий диск, Bluetooth модули, такие как связь.Но владелец магазина и ограничения по времени невозможно узнать каждый предмет используемого оборудования, метод для различных устройств (например, прошивка жесткого диска, обновление приемника и другие услуги с добавленной стоимостью) не относится к сфере послепродажного обслуживания товара, пожалуйста

Просмотрите Технические характеристики продукта, которые используются, не принимаются в плохих отзывах, пожалуйста, посмотрите перед вами, спасибо!



Вопрос: Почему используется DB9 USB Последовательный порт, в отличие от ПК стенд машины?

О: Серийный порт DB9 для ПК, уровень ± 12 В и отрицательная логика, если вы хотите получить один чип MCU серийный нужен Серийный конвертер, такой как MAX232 цепь, совместимы с сигналом уровня MCU.И USB Последовательный порт уже 3,3 V Уровень выходного сигнала, 5V или 3,3 V микроконтроллер напрямую.Обычно требуется только TXD,RXD,GND для связи.Таким образом, последовательный порт USB может быть подключен к последовательному порту s MCU без прямого использования цепи MAX232, более удобным в использовании.



Небольшой общий смысл (очень важно) :TXD: отправитель, обычно выраженный как отправитель, обычная коммуникация RXD должна отвечать на другое оборудование. RXD: приемный конец, обычно выраженный как приемник, обычная связь TXD должна отвечать на другое оборудование. Когда нормальное общение само TXD забрать оборудование RXD навсегда! С тех пор, как собрать самостоятельно: Обычная связь TXD RXD подключается к другим устройствам, поэтому, если вы хотите получить свои данные, как следует из названия, вы получаете данные для отправки, напрямую подключается к самому RXD TXD, то есть используется для проверки того, является ли отправка и получение нормальным, Самый простой метод тестирования-самый быстрый, когда возникают проблемы, сначала сделайте этот тест, чтобы определить, сбой продукта. Также известный как проверка обратной связи.



Логика уровня: TTL уровень: Представление данных обычно принимает бинарный, + 5 В эквивалентен логике «1», и 0 В эквивалентен логике «0», известный как система сигнала TTL, это уровень логического RS232:-12 В-3 в, эквивалентный логике «0», + 3 В до + 12 В логический уровень, эквивалентный логике «1», является отрицательной логикой

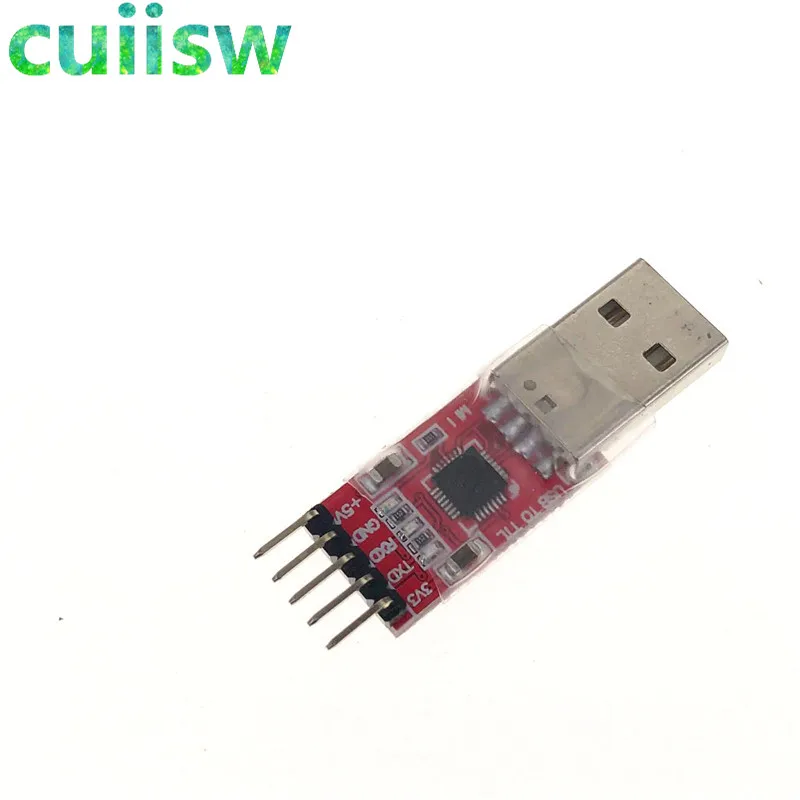

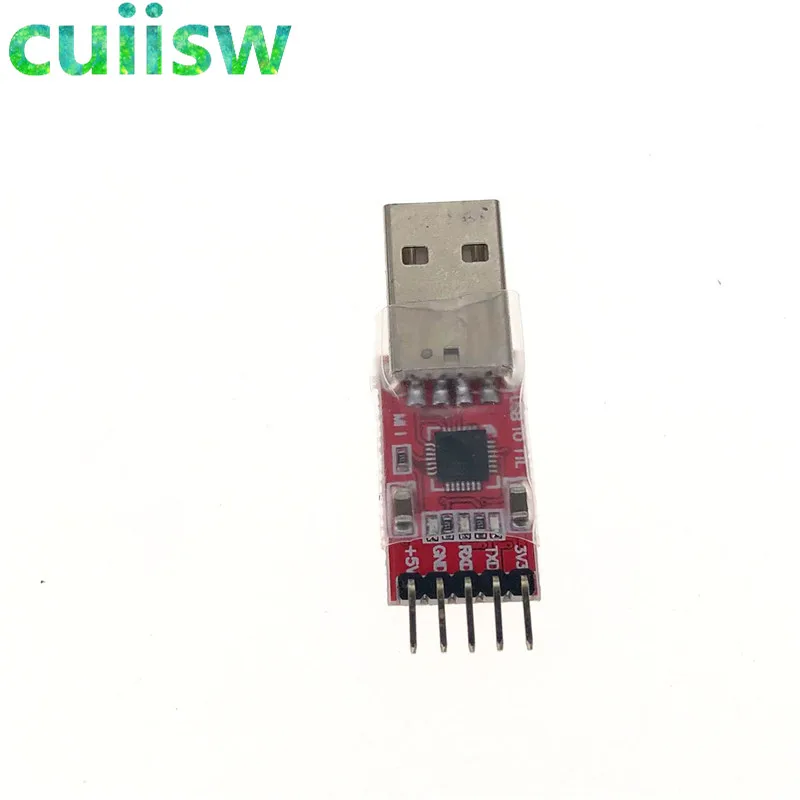

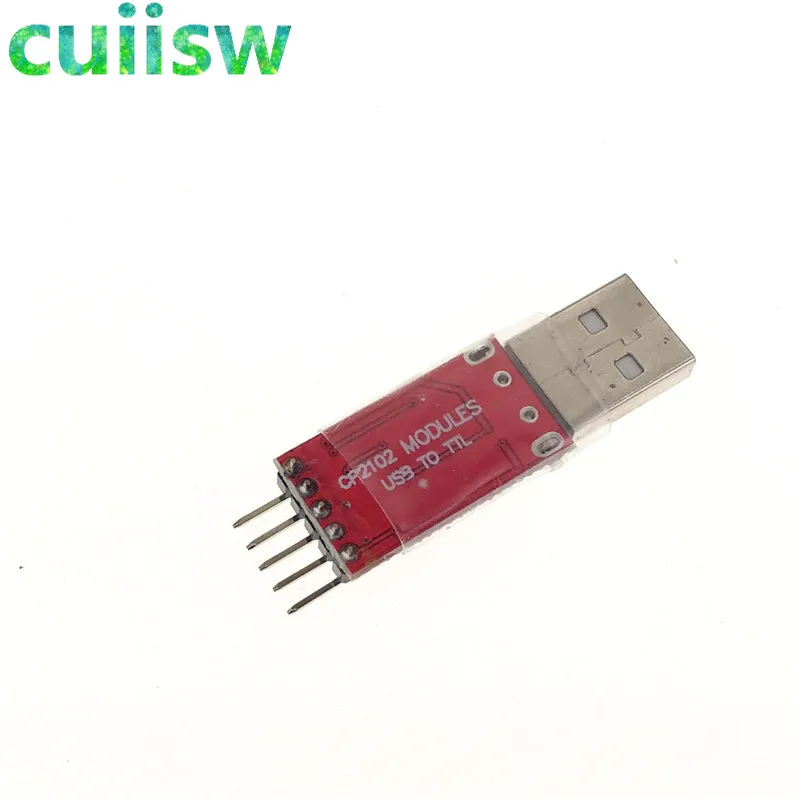

Описание товара: 1, основной чип CP2102, генерировать виртуальный последовательный порт после установки drivertaking мощность, USB и получить интерфейс включает в себя 3,3 V (<40мА), 5 V, GND, TX и RX, сигнал стопа 3,3 V, logical3 передачи и приема, встроенный индикатор состояния, огней, Сразу после установки состояние драйвера будет Chang Liang светильник s, приемопередатчик индикатор светильник будет мигать при общении, чем ниже скорость передачи, тем выше brightness4, поддержка скорости передачи данных 300 BPS между ~ 1 MBPS5, поддержка формата связи: 1) 5,6,7,8 бит данных; 2) Поддержка 1,1.5, 2 стоп Битс. 3) odd, Даже, mark, space, none6, поддержка операционной системы: Windows vista/xp/сервер 2003/200, Mac OS X/OS - 9, Linux7, usb-головка для head, может быть непосредственно подключен к компьютеру USB port8, SMD компоненты для SMT процесса, качество stable9, за исключением размера головки USB: (мм)
