DOP-107BV Delta 7 дюймов 800 Гц HMI Сенсорная панель 1 USB хост 2COM с программным кабелем и бесплатным программным обеспечением

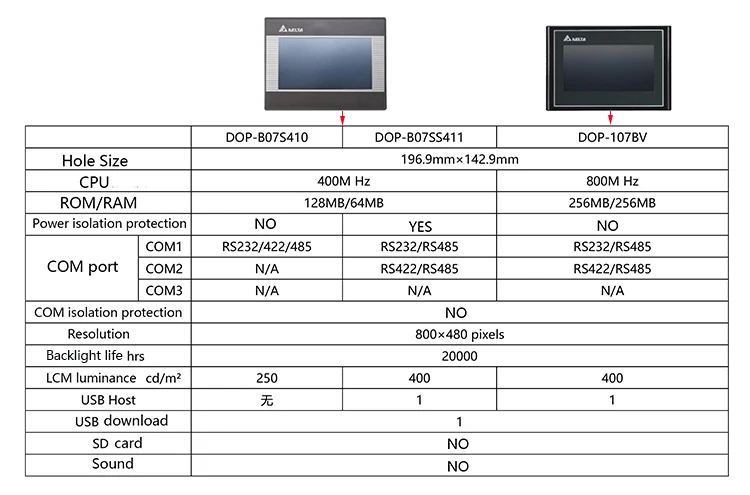

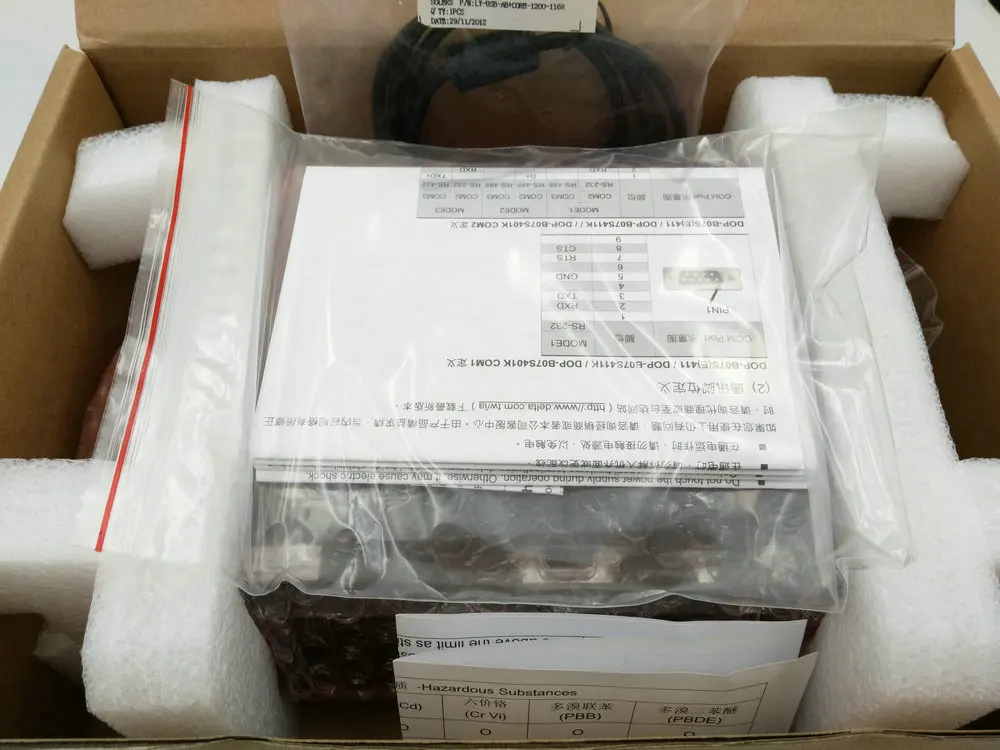

DOP-107BV Delta 7 дюймов 800 Гц HMI сенсорный экран панель 1 USB хост 2COM с программным кабелем и бесплатным программным обеспечением Замена DOP-B07S411 1. Отгрузочная ведомость

1 шт.

7 ”800 × 480 пикселей Delta HMI сенсорный экран

1 шт.

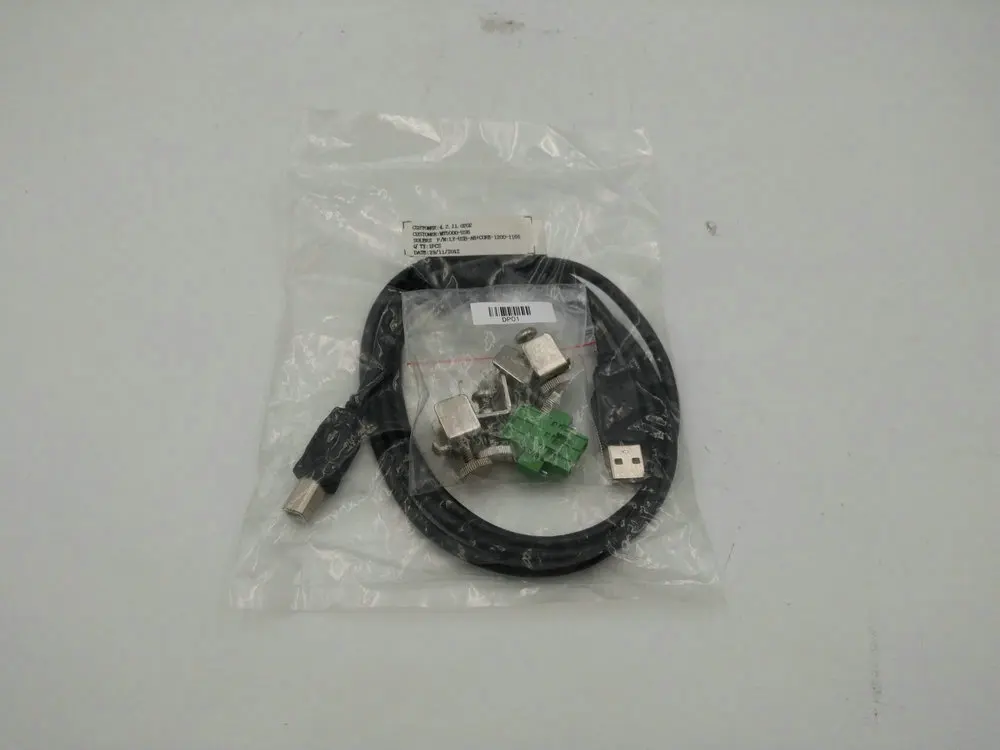

USB программа кабель загрузки

  2. Технические характеристики

Модель

DOP-103BQ

DOP-107EG

DOP-107BV

Дисплей Тип

4,3 "TFT ЖК-дисплей (65535 цветов)

7 "TFT LCD (65535 цветов)

7 "TFT LCD (65535 цветов)

Разрешение (Пиксели)

480x272

800x600

800x480

ЖК-дисплей

Модуль

Задняя светильник

Светодиодный задний светильник

(Менее 20000 часов наполовину жизни при 25 °C)(Обратите внимание: 1)

Диагональ экрана

95,04x53,856 мм

141,00x105,75 мм

154.08x85.92mm

Яркость (Кд/м2)

400 cd/m & sup;2; (Typ.)

450 cd / m & sup;2; (Typ.)

400 cd / m & sup;2; (Typ.)

Процессор

ARM Cortex-A8 (800 МГц)

Флэш-память (байт)

256 MB

Оперативная память (байт)

256 MB

Сенсорная панель

Четырехпроводный тип сопротивления> 1000000 работает

Вывода звука

Зуммер

Многоцветная частота (2K ~ 4K Hz)/80 дБ

AUX

N/A

Стереовыход

N/A

Сетевой порт

N/A

1 порт, 10/100 Мбит/с

N/A

USB

1 USB Slave Ver 2,0,

1 USB хост вер 2,0

SD

N/A

SD* 1

N/A

Последовательного COM

Порты и разъёмы

COM1

RS-232 (поддерживает аппаратное управление потоком) / RS-485* 2

RS-232 (поддерживает аппаратное управление потоком)* 2

RS-232 (поддерживает аппаратное управление потоком) / RS485* 2

COM2

RS-422 / RS-485* 2

RS-232 (поддерживает аппаратное управление потоком) / RS-485* 2

RS-422 / RS-485* 2

COM3

N/A

RS-422 / RS-485* 2

N/A

Функция ключ

N/A

Вечный

Calenda

Встроенный

Вентилятор охлаждения

Метод

Естественная циркуляция воздуха

Безопасность утверждения

CE / UL (Используйте экранированный сетевой кабель с магнитным кольцом 300 Ом/100 МГц фильтр)

Водонепроницаемый

Степень

IP65 / NEMA4 / UL тип 4X

Управление

Напряжение(Примечание 3)

DC + 24 В (-15% ~ + 15%) (пожалуйста, используйте изолированный источник питания)

Поставляется по схеме класса 2 или SELV (изолирован от сети двойной изоляцией)

Напряжение

Выносливость

AC500V в течение 1 минуты (между зарядкой (DC24V терминал) и FG терминалами)

Мощность

Потребление (Примечание 5)

5,67 Вт (макс.)* 3

8,4 Вт (макс.)* 3

8,6 Вт (макс.)* 3

Резервное копирование Батарея

3V литиевая батарея CR2032 x 1

Резервное копирование Батарея

Срок службы

Это зависит от используемой температуры и условий использования, около 3 лет или более при 25 °C.

Управление

Температура

0OC ~ 50OC

Температура хранения

-20OC ~ + 60OC

Температура окружающей среды

Влажность

10% ~ 90% относительной влажности [0 ~ 40 °C], 10% ~ 55% относительной влажности [41 ~ 50 °C]

Степень загрязнения 2

Вибрация

Сопротивление

IEC61131-2 указывает непрерывной вибрации 5 Гц ~ 8,3 Гц амплитуда 3,5 мм; 8,3 Гц ~ 150 Гц амплитуда 1G

Размеры

(Ш) х (В) х (Д) мм

137x103x37,1

184x144x50

215x161x35,5

Панель с резным узором

(Ш) х (В) мм

118,8x92,8

172,4x132,4

196,9x142,9

Вес

Прибл.

280 г

Прибл.

800 г

Прибл.

700 г

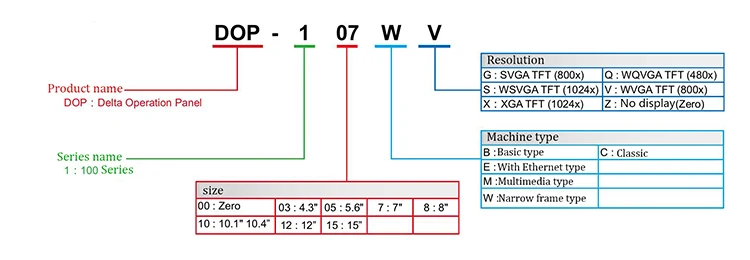

3. Описание модели

4. Измерение

5. АРеимущества

(1) Новый ЖК-дисплей высокой яркости, высокой контрастности с красочным интерфейсом

(2) дизайн панели не только красивый, но и совместим с размером отверстия старой серии DOP-B

(3) значительно Улучшенная производительность оборудования для более плавного опыта

(4) встроенная схема изоляции питания для неожиданных внешних помех от перенапряжения, обеспечивая наиболее полную защиту

(5) Все серии материнских плат покрыты защитой от покрытия для улучшения защиты от влаги и пыли и повышения сопротивления продуктов в различных условиях применения.



6.Преимущества для вас

(1) Серия DOP-100 имеет множество функций, чтобы быстро повысить эффективность и ценность машины, помогая вам достичь цели промышленной модернизации.

(2) в соответствии с различными потребностями вашей работы, мы можем предоставить вам более подходящие продукты.



7. Зона применения

Светильник в основном используется в промышленности, машиностроении, технологической промышленности, общественном оборудовании и электронном оборудовании

  8.Технические Поддержка

Все продукты с завода будут предоставлены в течение одного года гарантии после продажи и пожизненной технической поддержки.
