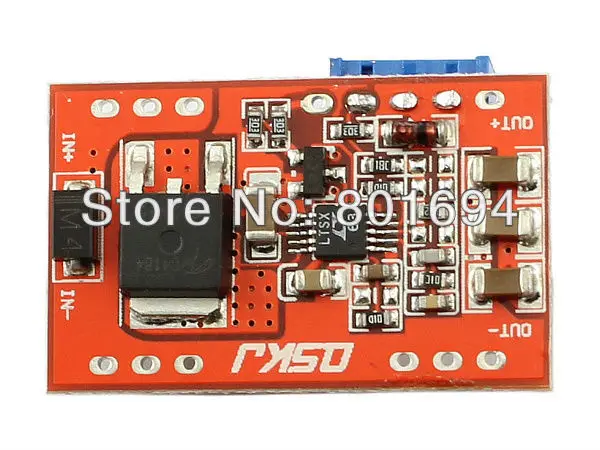

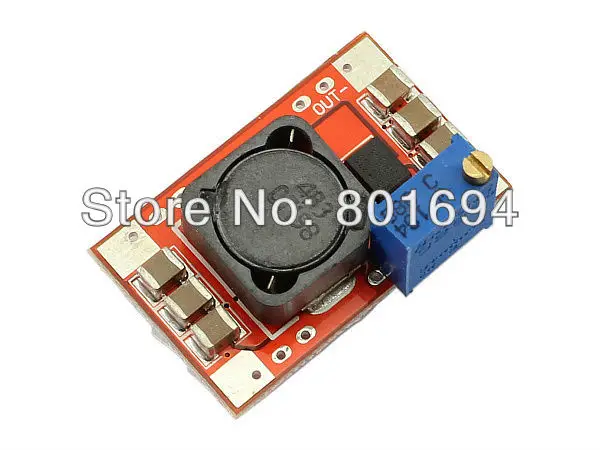

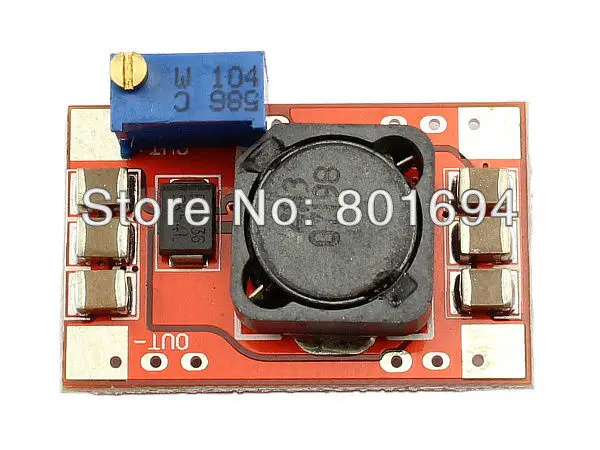

10 шт.лот DC-DC регулируемый Повышающий Модуль 2,5-25 в Step-до 5-25 в широкий преобразователь напряжения







Особенности:

Свойства модуля: неизолированный Повышающий Модуль (BOOST)

Вход напряжение: 2,5-алюминиевая крышка, 25В

Выходное напряжение: 5-25 В (непрерывно регулируется)

Вход ток: 4A (макс) (Вход напряжение выше, чем 3V), 5A в течение короткого времени (меньше чем 10Секунды).

Выход мощность:10 Вт макс (входное напряжение voltage≥ 3V) по причине непогоды (к примеру: вход 3,7 V выход 5V 2A)Макс. 15 Вт (входное напряжение ≥ 5 В) (например: вход 5 В выход 12 в 1,25 а)Макс. 25 Вт (входное напряжение ≥ 12 В) (например: вход 12 В выход 19 в 1.3A)

Принудительная мощность воздушного охлаждения:Макс. 15 Вт (входное напряжение ≥ 3 В)Макс 20 Вт (входное напряжение ≥ 5 В)48 Вт макс (входное напряжение ≥ 12 В)

Эффективность: до 95% (чем выше входное напряжение, тем выше эффективность)

Выходная пульсация: 50 мВ (TYP)Вход 3,7 V Выход 5V 2A пульсации 40mVВход 5V Выход 12V 0.5A пульсации 25mVВход 5V Выход 12V 1A пульсации 40mVВход 5 В выход 12 В 1.5A пульсация 60мвВход 12V Выход 24V 1A пульсации 80mV

Ширина ремешка: 20 м

Рабочая температура: Промышленная (от-40 °C до + 85 °C) (если температура окружающей средыПревышает 40 ° C, пожалуйста, используйте более низкую мощность или улучшите охлаждение)

Температура полной нагрузки: 40 °C

Регулирование нагрузки: ± 0.5%

Регулирование напряжения: ± 0.5%

Защита от недостаточного напряжения: нет

Защита от короткого замыкания: нет (пожалуйста, установите предохранители или схемы защиты на входе

Порт.)

Защита от обратной полярности на входе: нет (пожалуйста, выберите диод на входном Порту.)

Подключение: сварка, DIP-24 стандартная посылка может быть припаяна непосредственно на печатной плате

Метод подключения:Вход: вход + Входное, Входное отрицательноеВыход: выход + выход, Выход Отрицательный

Режим загрузки:Подключите электрическое устройство, затем выходите напрямую. При необходимости выключения, EN pin подключается к 5 В

Затем уровень ОК, после этого выходное напряжение приблизительно равно входуСтабилизатор напряжения.

Размеры:30 (Д) * 19 (Ш) * 8,5 (В) мм (без потенциометра)30 (Д) * 19 мм (Ш) * 15,5 (H) мм (с потенциометром)



Некоторые приложения



DIY мобильный источник питания. Boost Зарядное устройство. Источник питания для вашего электронного оборудования.

Результат теста (ошибка прибора теста Becasue, следующие результаты теста для

Размеры приведены только для информации)



Вход 3,70 V 2.907A Выход 11,99 V 0.807A 9,677 Вт эффективность 90.00% Вход 5,00 V 3.556A Выход 11,97 V 1.351A 16,18 Вт эффективность 91.00% Вход 8,41 V 2.648A Выход 11,96 V 1.737A 20,78 Вт эффективность 93.31% Вход 12,00 V 1.868A Выход 13,80 V 1.547A 21,35 Вт эффективность 95.24% Вход 12,00 V 3.017A Выход 13,77 V 2.498A 34,40 Вт эффективность 95.02% Вход 12,00 V 3.961A Выход 17,88 V 2.498A 44,67 Вт эффективность 94.00% Вход 12,00 V 2.879A Выход 17,90 V 1.811A 32,41 Вт эффективность 93.81% Вход 13,80 V 3.005A Выход 17,89 V 2.198A 39,33 Вт эффективность 94.84%





 Посылка включает в себя:

10 x DC-DC повышающий преобразователь
