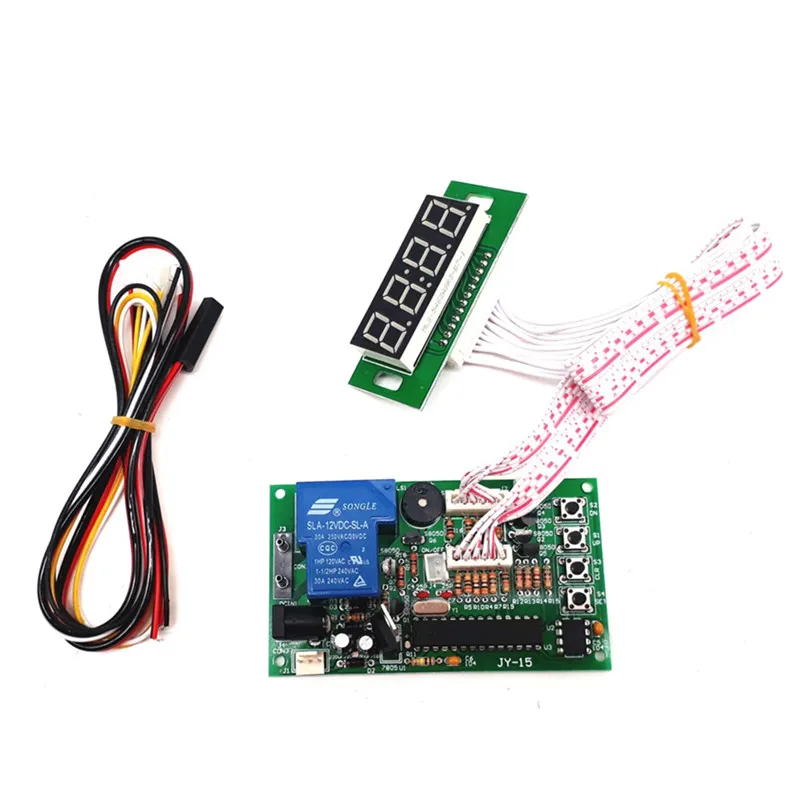

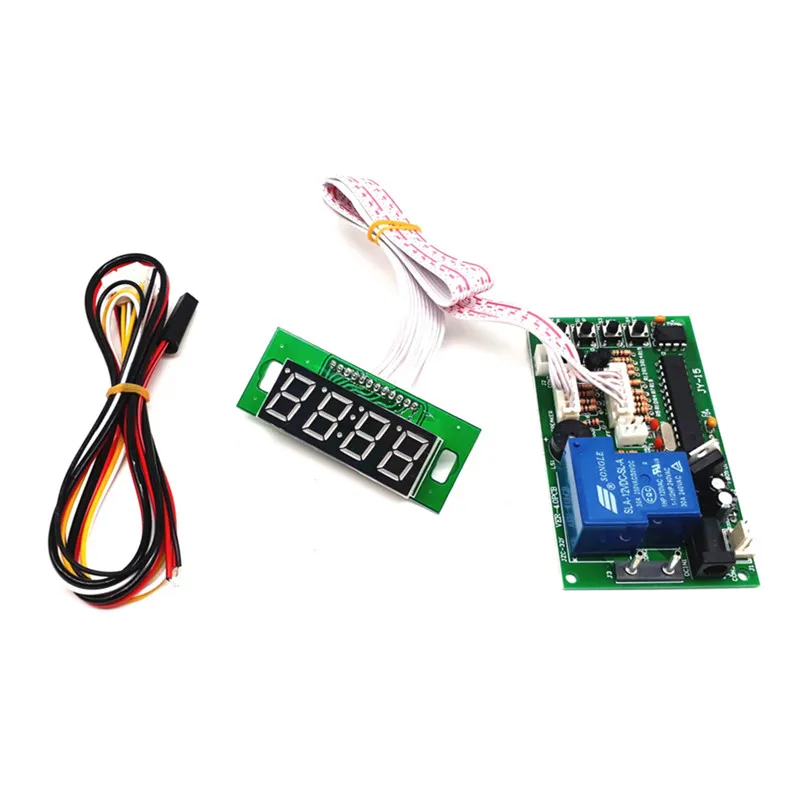

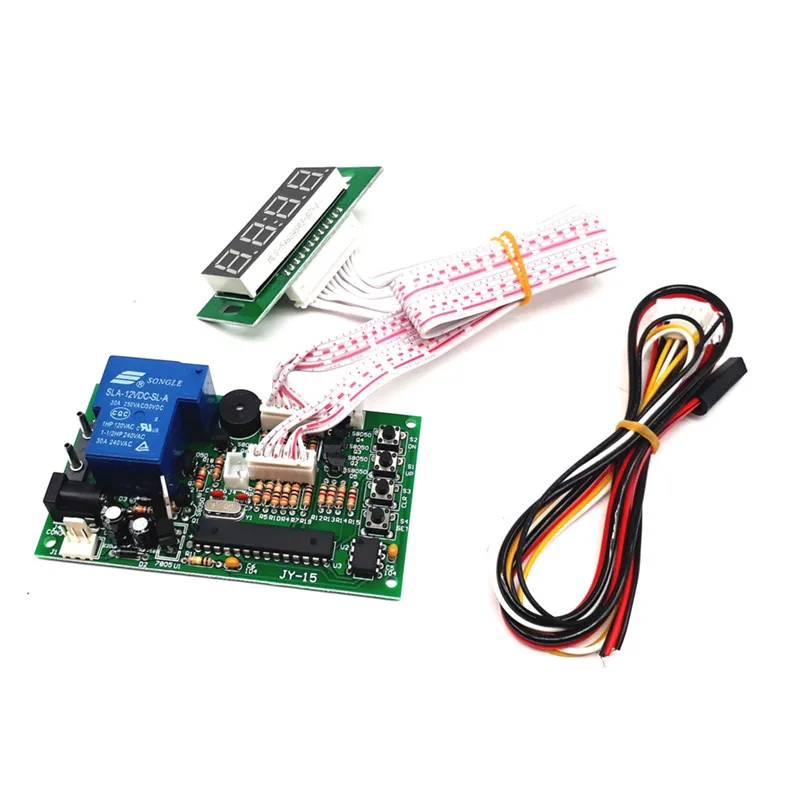

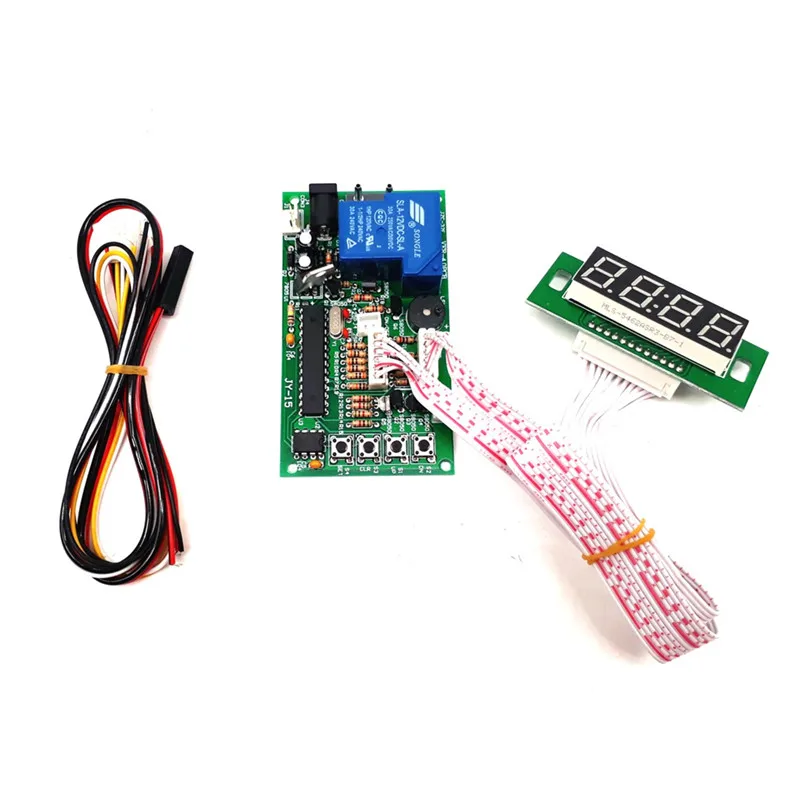

Плата управления таймером, JY-15B, 40 см, белый цвет, блок питания для селектора приемника монет
JY_JUYAO Store - Надежность 99.5%
Более 588 подписчиков, дата открытия магазина 26.05.2010
- Положительные оценки: 100% (40)
- Соответствие описанию: 98%
- Отвечает на сообщения: 100%
- Скорость отправки: 100%
Последнее обновление: 07.09.2024
7 Отзывов
29 Заказов
Руководство по эксплуатации
Страница-1
Описание
Входное напряжение
DC + 12V
Режим ожидания
Дисплей показывает: 00:00, полагается: Обычный открытый (нет)
Накопленное время
Да, добавьте время, если получите сигналы снова, когда время работает
Максимальная нагрузка тока
15а
Как это работает
Режим 1
Время заканчивается после получения сигналов-> дисплей показывает оставшееся время и источник питания для устройства-> он отключает питание после истечения времени
Режим 2
(Подключите кнопку)
На дисплее отображается оставшееся время после получения сигналов-> Кнопка Пуск-> время запуска и питания устройства-> он отключает питание после истечения времени
Пауза
(Подключите кнопку)
Кнопка паузы: она отключает питание при паузе, дисплей показывает оставшееся время. Повторный источник питания после повторной паузы кнопки
Режим работы
Пожалуйста, ознакомьтесь со страницей 2
Пример подключения
Пожалуйста, ознакомьтесь со страницей 2

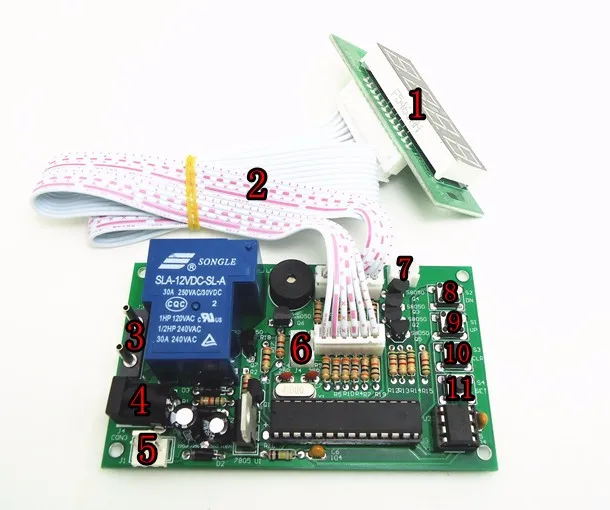

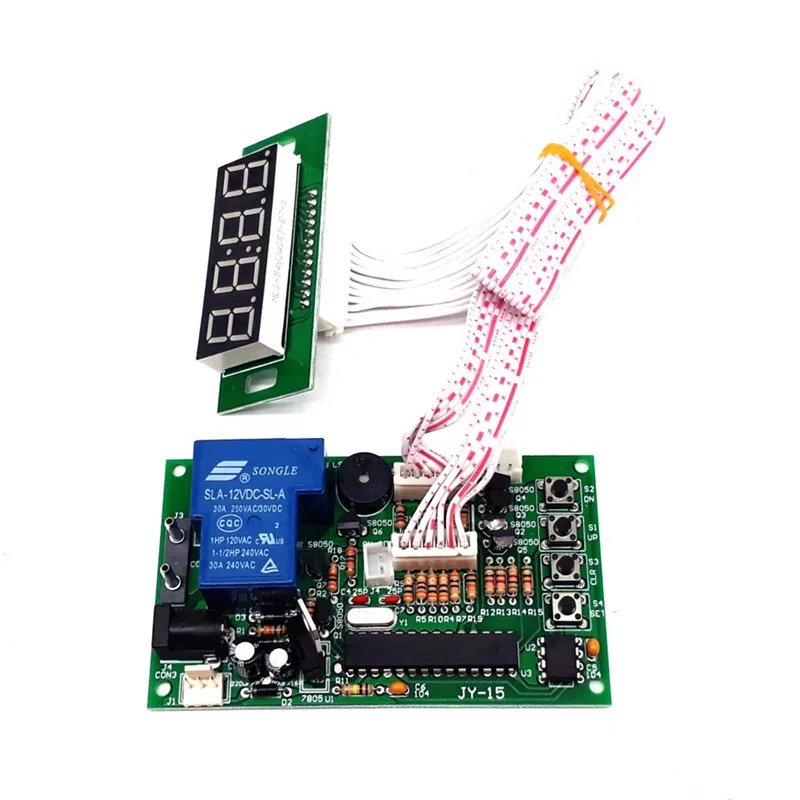

Соединение и положение
1: дисплей 2: 40 см белый свинец
3: провод питания устройства управления переключателем:Контроль «L» или «N» провода питания устройства
4: AC jack-5.5mm * 2,1 мм
5:Желтый: DC12V,Белый: Входной сигнал,Черный: GND
6: запуск режима 01:02 7: пауза
8-11: кнопки S2, S1, S3 и S4

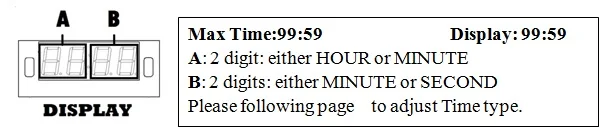

Максимальное время: 99:59 Дисплей: 99:59
A: 2 цифры: час или минуту
B: 2 цифры: минуты или секунды
Для настройки типа времени перейдите на следующую страницу.
Настройка
Пожалуйста, следуйте коду на дисплее и используйте кнопку «S1» и «S2» для настройки номера
Количество и время входного сигнала
Нажмите кнопку «S4». «B» мигает. Настройте количество входного сигнала на активное устройство (01-50).
Пожалуйста, нажмите кнопку «S4», «A» мигает. Пожалуйста, установите время (01-99).
Нажмите кнопку «S4», «B» мигает. Пожалуйста, установите время (01-99).
Пожалуйста, 4 раза нажмите кнопку «S4».
Установите Предупреждение ительного звука.
Для завершения нажмите кнопку «S4».
Страница-2
Время доставки:Добавьте время бесплатно, если входные сигналы достигают скорости настройки во время работы.Пример настройки: Входной сигнал для активного устройства: 01, входные сигналы для данного времени: 03 дать время: 02:10Добавьте время «02:10» бесплатно, если получите «3 сигнала» во время работы.
Пожалуйста, 4 раза нажмите кнопку «S4». «B» мигает. Пожалуйста, настройте скорость входного сигнала.
Пожалуйста, нажмите кнопку «S4», «A» мигает. Пожалуйста, настройте время.
Нажмите кнопку «S4», «B» мигает. Пожалуйста, настройте время.
Для завершения нажмите кнопку «S4».
Настройка режима
Для настройки операционной функции Следуйте таблице:
Пожалуйста, удерживайте кнопку «S1» и «S2» одновременно в течение 3 секунд, чтобы войти вНастройка режима.
Для настройки номера используйте кнопку «S1» и кнопку «S2»Код
Нажмите кнопку «S4», чтобы перейти к следующему коду
Функция
Код на дисплее
Описание
A
B
Время работы
01
01
Время работает без нажатия кнопки
02
Время срабатывает нажатием кнопки
Тип времени
02
03
Минута: секунда
04
Час: минуты
Память
03
05
Да: оставшееся время продолжает работать после выключения и включения
06
НЕТ: выключение и включение в режиме ожидания
Вернуться в режим ожидания
04
1-30
Пользователь не имеет действий после нажатия кнопок или получения сигналов во время установки
По умолчанию: 01-03: жирный и базовый. 04: Не используйте функцию.
Пример подключения

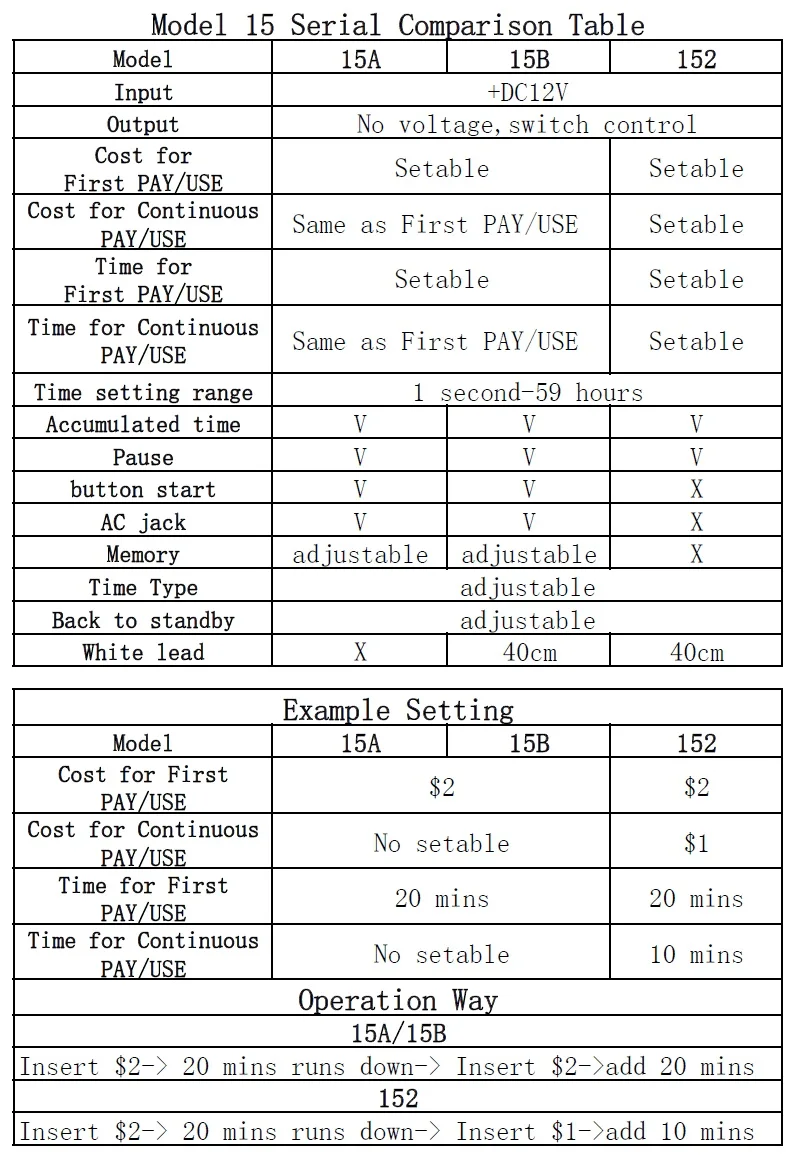

Сравнение
Ссылка на ссылку продукта:
15а:Https://goo.gl/1QNSJa
152:Https://goo.gl/5AF15z

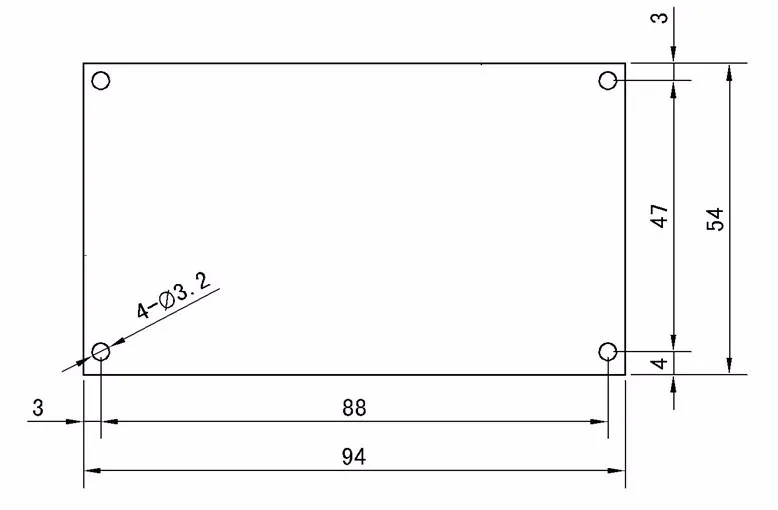

Основная плата

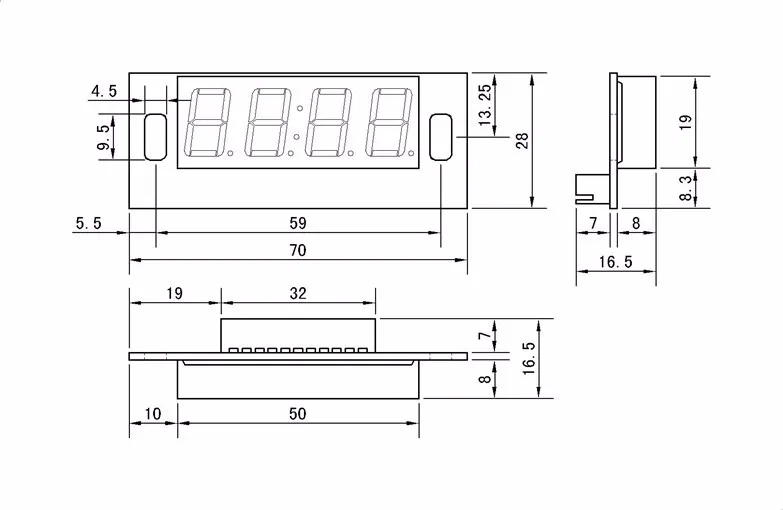

Дисплей
