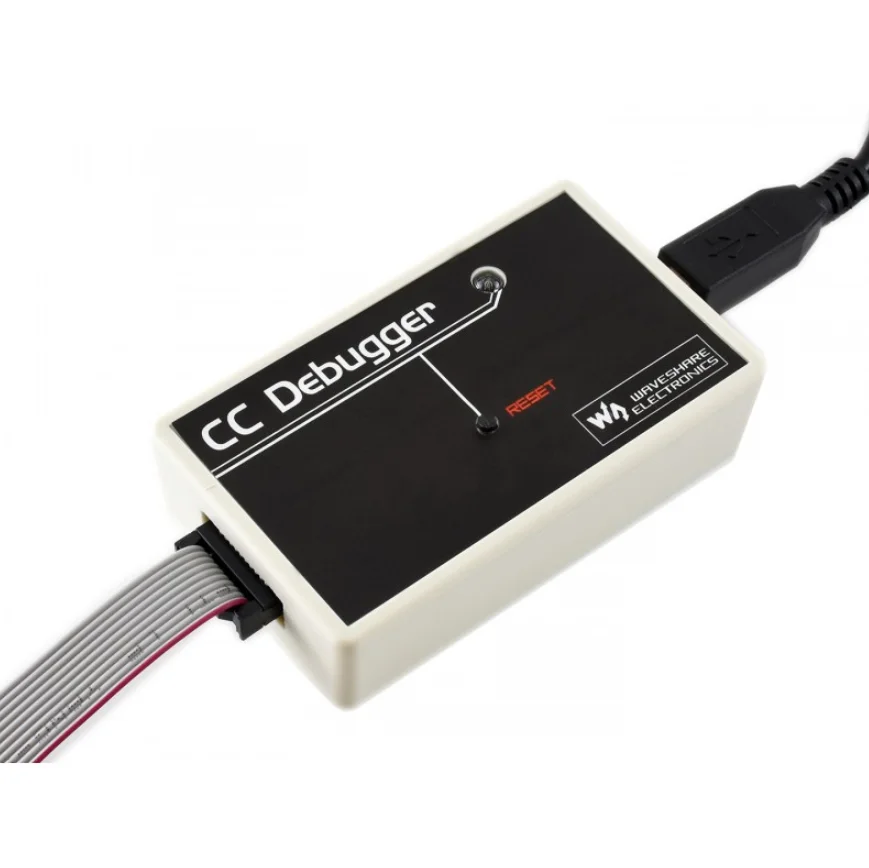

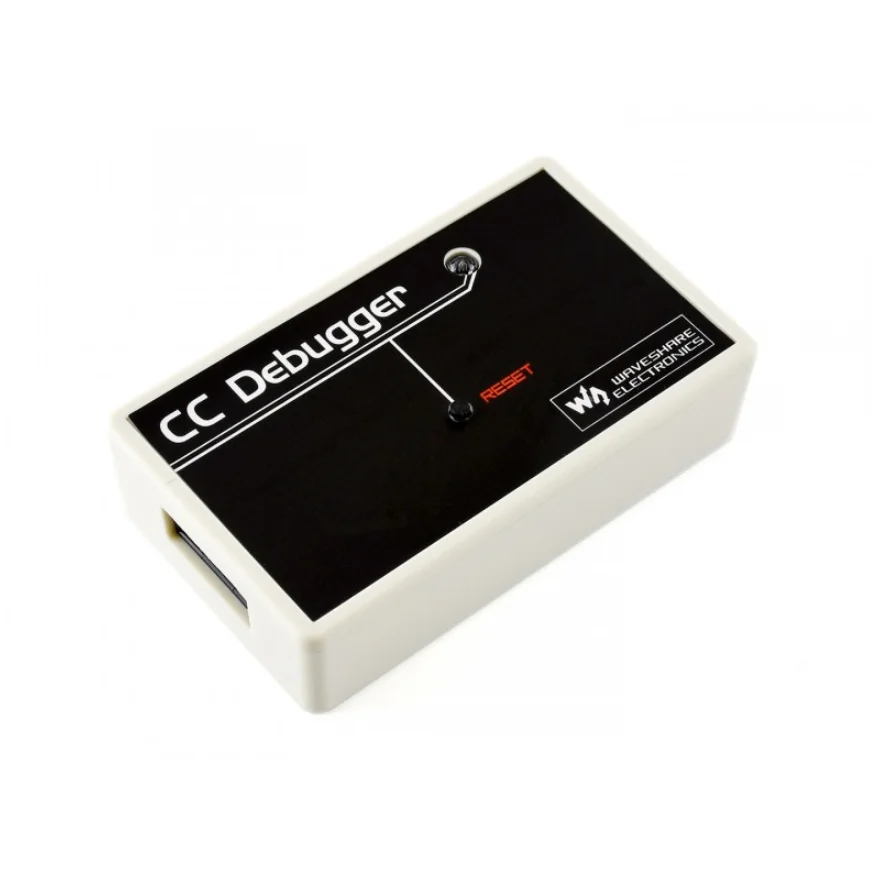

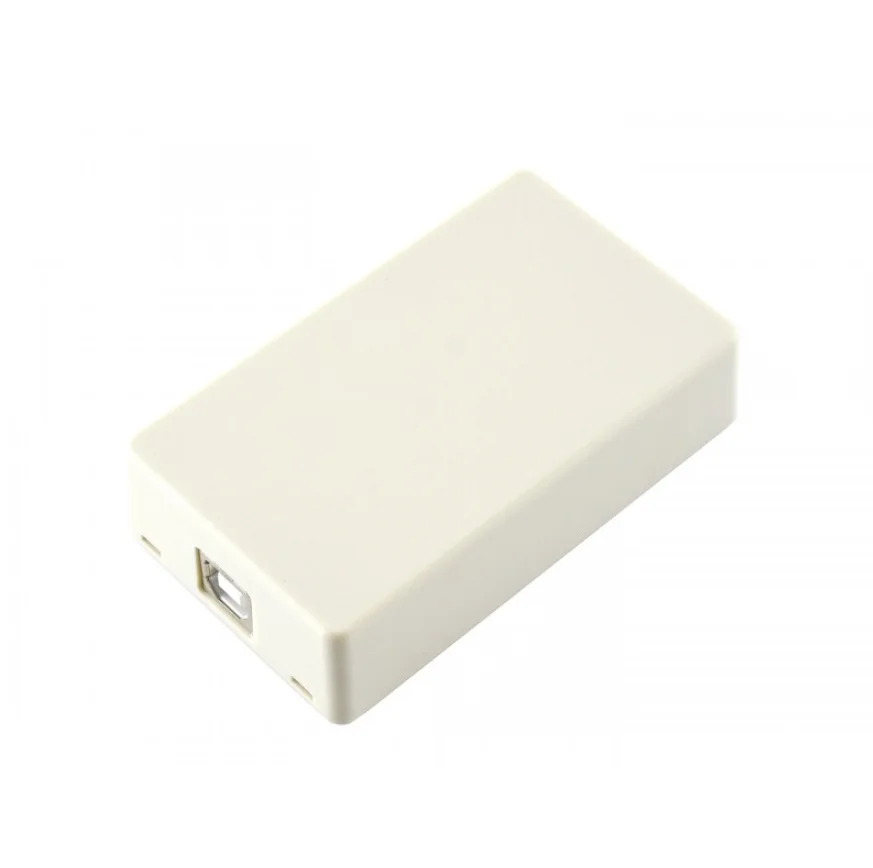

Декодер и программатор для устройств CCxxxx RF System-on-Chip (SoC), приемопередатчиков CCxxxx RF и устройств CC85xx с беспроводным настраивающим устройством PurePath
Описание продукта:
ВCC отладчикВ основном используется для отлаживания и программирования flash на устройствах CCxxxx на базе ОС 8051 на чипах (SoC) от техасских инструментов.CC отладчикТакже поддерживает приемопередатчики CCxxxx RF. Кроме того,CC отладчикИспользуется для настройки устройств CC85xx с беспроводным настраивателем PurePath.
Ключ Особенности Производительность Совместим с оригинальными TICC отладчик Поддерживаемые операционные системы: Windows 2000, Windows xp sp2/sp3, Windows Vista 32 бит, Windows 7 32 бит Целевое напряжение: 1,2 V ~ 3,6 V Возможность подключения целевой платы от отлаживающего устройства Рабочая температура: 0 ℃ ~ 85 ℃ Поддерживает программное обеспечение IAR встроенный верстак для C8051 SmartRF флэш-программист SmartRF Studio SmartRF анализатора пакетов PurePath Беспроводной конфигуратором Подключается к ПК Компьютерное подключение через интерфейс USB Подключается к целевой плате Мишень доска подключение через 10-контактный разъем IDC (2x5 2,54 мм шаг). На приведенной ниже рис. Изображена надпись на шапке:
Поддерживаемые устройства
Программировать и отлаживать следующие системные чипы на базе 8051 от техасских инструментов:
CC1110, CC1111
CC2430, CC2431
CC2510, CC2511
CC2530, CC2531, CC2533
CC2540, CC2541
CC2543, CC2544, CC2545
Контроль следующих трансиверов от SmartRF Studio:
CC1120, CC1121, CC1125, CC1175
CC1101, CC110L, CC113L, CC115L
CC2520
Настройка устройств CC85xx с беспроводным модулем PurePath:
CC8520, CC8521
CC8530, CC8531
Светодиодный статус
От:Дебютор не имеет питания или не имеет действительной прошивки на блоке.
Янтарь (оба светодиода включены):Отладчик работает, но нет действительный прошивки.
Красный светодиодный мигание:Декодер находится в режиме восстановления загрузки.
Красный светодиодный:Устройство не обнаружено. Это может быть из-за старой прошивки на блоггере CC или проблемы с аппаратным подключением (убедитесь, что целевая плата правильно подключена и правильно подключена).
Зеленый светодиодный:Оконечного устройства была должным образом будет обнаружено. Возможно начать программирования/отладки.
Просмотров
Развития ресурсы:Руководство пользователя, схема, прошивка, программное обеспечение и т. Д.
Вики: Www.wav eshare.com/wiki/CC_Debugger

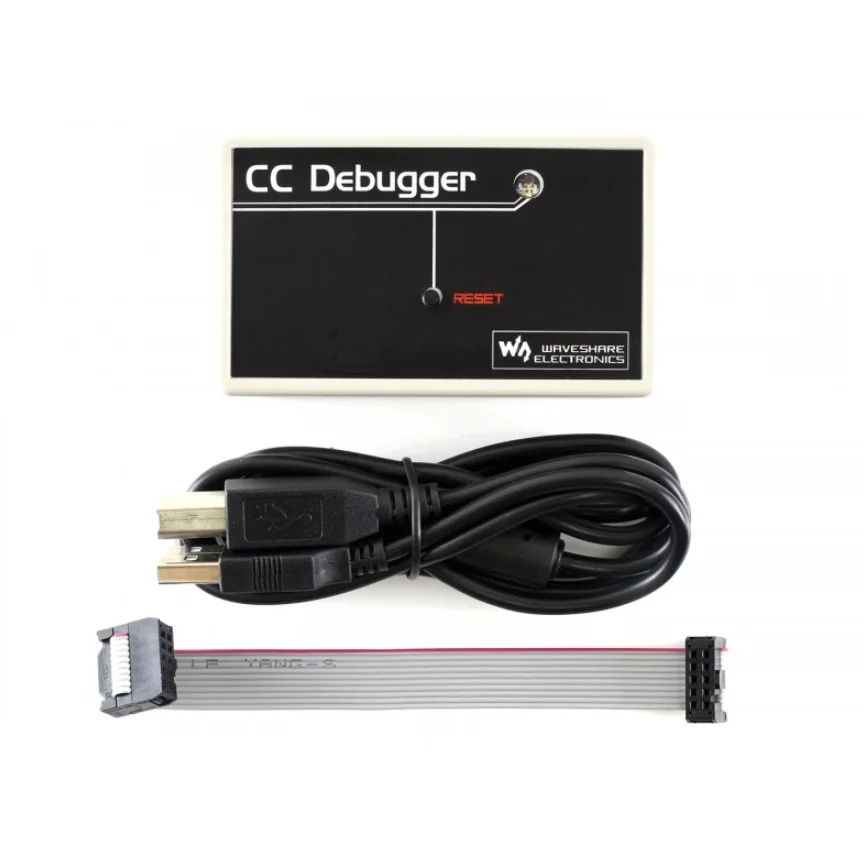

Посылка содержаниеВес:0,121 кг
Декодер CC × 1
USB-кабель × 1
10-контактный плоский кабель × 1 шт.
