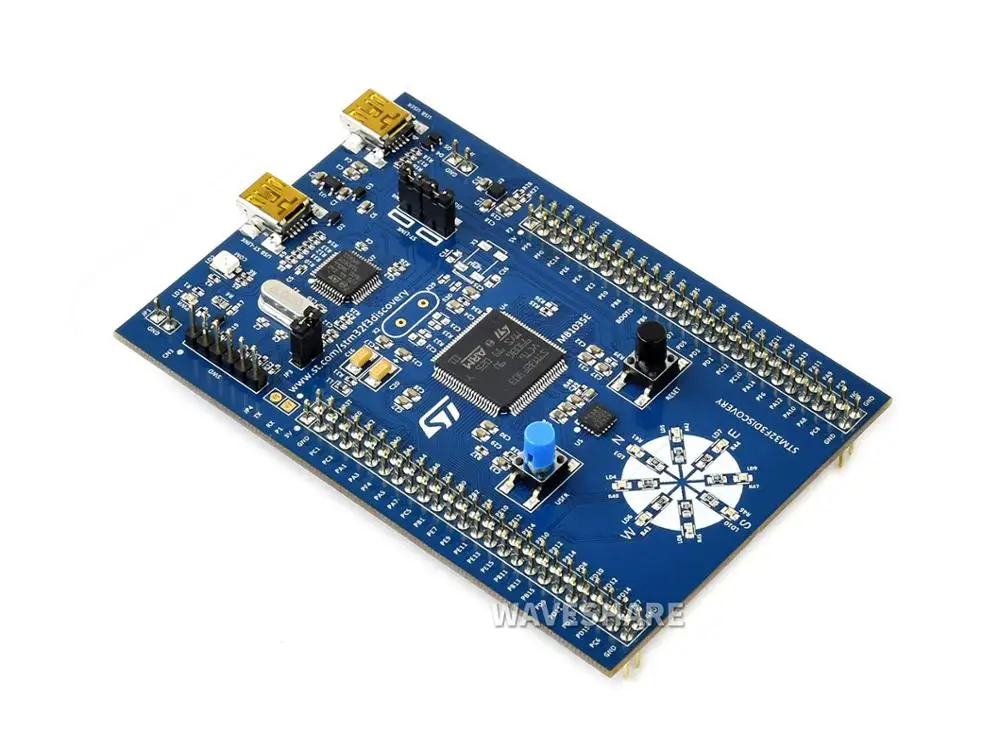

STM32F3DISCOVERY, набор Discovery для серии STM32 F3-с микроконтроллером STM32F303
Описание
STM32F3DISCOVERY поможет вам открыть для себя функции смешанных сигналов STM32 F3 series Cortex-M4 и легко разрабатывать приложения. Он включает в себя все необходимое для начинающих и опытных пользователей, чтобы быстро начать работу.
Основанный на STM32F303VCT6, он включает ST-LINK/V2 встроенный инструмент отладки, акселерометр, гироскоп и e-compass ST MEMs, USB-соединение, светодиоды и кнопки.
Большое количество бесплатных примеров готового к работе программного обеспечения приложений доступно на www.st.com/stm32f3discovery для поддержки быстрой оценки и разработки.
Ключевые особенности
Микроконтроллер STM32F303VCT6 с флэш-памятью 256 Кб, ОЗУ 48 КБ в упаковке LQFP100
Бортовой ST-LINK/V2 с переключателем режимов выбора для использования комплекта в качестве автономного ST-LINK/V2 (с разъемом SWD для программирования и отладки)
Питание платы: через шину USB или от внешнего напряжения питания 3 в или 5 В
Источник питания внешнего применения: 3 в и 5 В
L3GD20, ST MEMs датчик движения, 3-осевой цифровой выходной гироскоп
LSM303DLHC, система ST MEMs в посылка с цифровым 3D датчиком линейного ускорения и цифровым 3D магнитным датчиком
Десять светодиодов:
LD1 (красный) для включения питания 3,3 В
LD2 (красный/зеленый) для USB-связи
Восемь пользовательских светодиодов, LD3/10 (красный), LD4/9 (синий), LD5/8 (orange) и LD6/7 (зеленый)
Две кнопки (пользователь и сброс)
Пользователь USB с разъемом Mini-B
Удлинительный разъем для всех I/Os LQFP100 для быстрого подключения к прототипирующей плате и простого тестирования
Что на борту
Размеры
Поддержка дизайна
ДляТехническая документация,Инструменты программного обеспечения и разработки,Аппаратные ресурсы, Просмотрите официальную страницу STM32F3DISCOVERY на www.st.com для получения дополнительной информации:Http://www.st.com/content/st_com/en/products/evaluation-tools/product-evaluation-tools/mcu-eval-tools/stm32-mcu-eval-tools/stm32-mcu-discovery-kits/stm32f3discovery.html
Вики:Www.waveshare.com/wiki/ stm32f3discovery

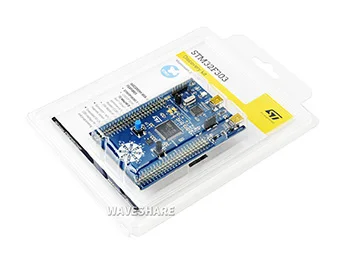

Содержимое упаковки
Вес:0,081 кг
Примечание: Есть две версии с небольшими различиями, мы заранее не знаем, какая из них будет доставлена.
STM32F3DISCOVERY × 1
