LVDS кабель для ЖК панели для материнской платы DN2800MTD2700MT DH61AG DQ77KB D2500CC Mini-ITX

Описание товара

Этот кабель предназначен для DN2800MT/D2700MT/DH61AG/DQ77KB/D2500CC Intel Mini -ITX материнская платаКоторый включает в себя ACES 88341-40 LVDS разъем. Теперь у нас есть массовое производство для этого типа LVDS кабеля. Он может соответствовать многим типам ЖК-светодиодный панели, которые имеют интерфейс LVDS. Такие как: 7, 10, 13,3, 14, 14,1, 15,6 и т. д.

Мы также можем настроить connerctot, который может удовлетворить ваш светодиодный ЖК-дисплей. Вам нужно только сообщить нам номер модели вашей панели.

Вот некоторая информация для вашей справки, пожалуйста, проверьте, может ли этот кабель соответствовать вашему проекту:

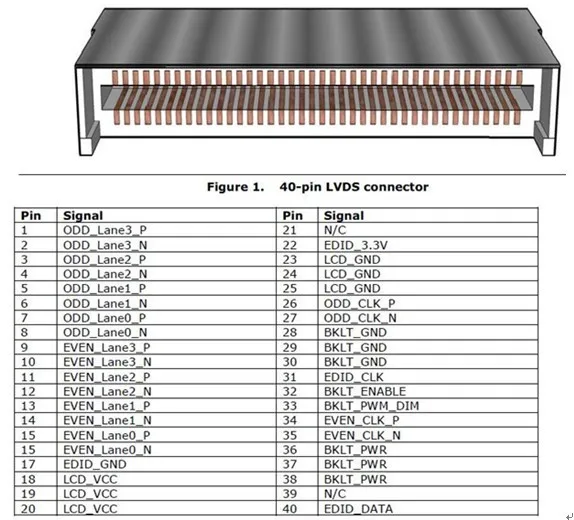

1. Определение для материнской платы LVDS разъем:

Номер детали для материнской платы LVDS разъем:

40Pin ACES 88441-40xx

Номер детали для соединителя:

40Pin ACES 88441-40xx или Starconn * 107F40

Примечание:DN2800MT/D2700MT/DH61AG/DQ77KB/D2500CC поддержка двухканального сигнала 8 бит LVDS. Кроме того, он поддерживает внутренние плоские панели LVDS до 1920*1200 при 60 Гц. Поэтому, если ваша панель с интерфейсом сигнала LVDS и разрешением в пределах 1920*1200, вы можете использовать наш кабель LVDS для подключения вашей материнской платы и панели. Нет необходимости в дополнительной плате ЖК-контроллера для драйвера ЖК-панели светодиодный.

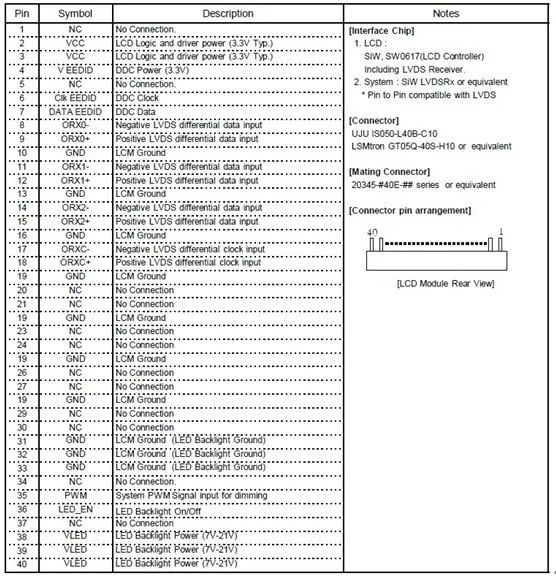

2. Определение для ЖК-панелей светодиодный разъем LVDS:

Номер детали для ЖК-светодиодный панели LVDS разъем:

IPEX 20455-040E-12/ Starconn 111A40-000RA-G3 / Tyco 5-2069716-3/UJU IS050-L40B-C10/LSMtron GT05Q-40S-H10 ЭтоD другой совместимый разъем

Номер детали для подходящего соединителя:

IPEX 20353/20453/20454/20455-040T-11Или эквивалент

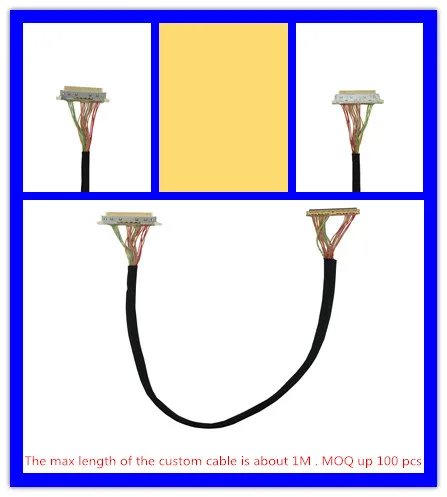

Примечание: Если этот кабель не соответствует вашему проекту, не волнуйтесь. Пожалуйста, свяжитесь с нами и сообщите нам ваши требования. Если у вас есть большое количество, мы можем настроить большинство кабель для ЖК панели согласно вашим требованиям. Обычно заказной панельный кабель требует минимального заказа до 100 шт.

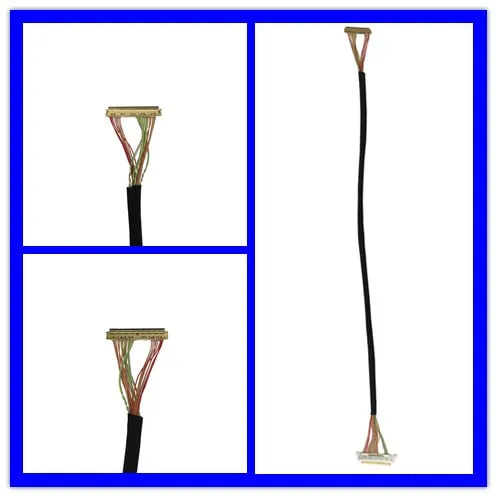

3. Реальные фотографии:

4. ПрименениеС DN2800MT материнская плата и M215HGE-L10 21,5 "светодиодный панель:

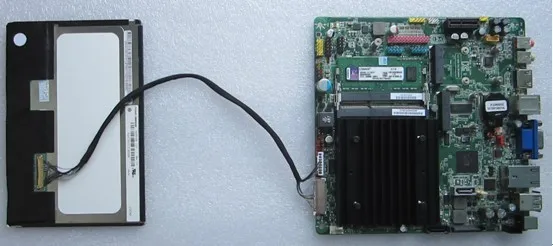

Подключение для всех частей

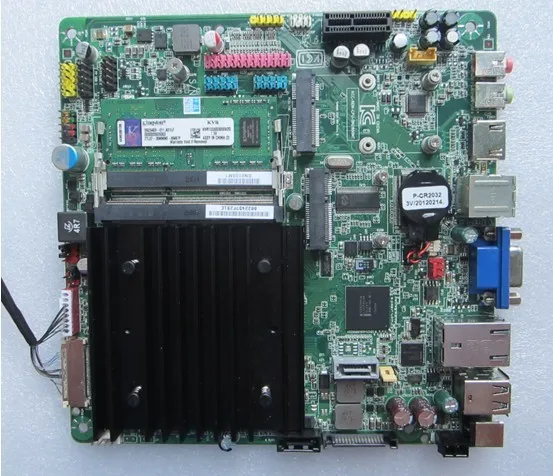

DN2800MT

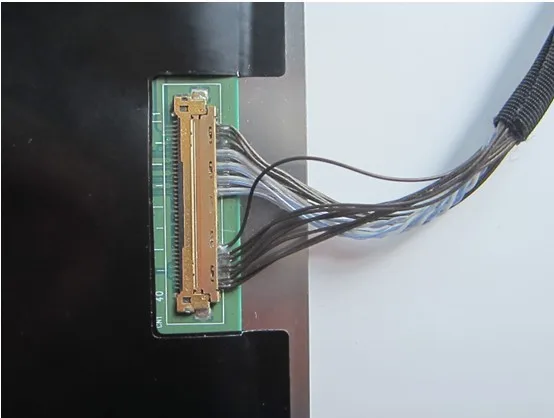

Соединение с ЖК-панелью

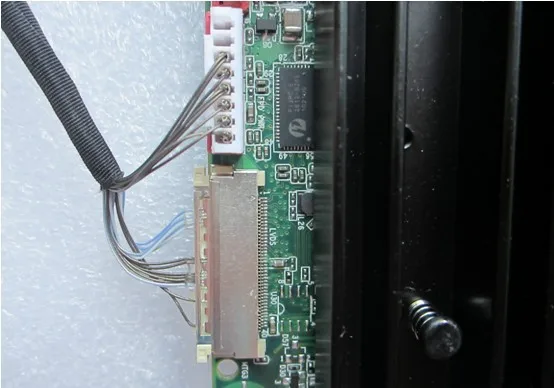

Подключение к материнской плате

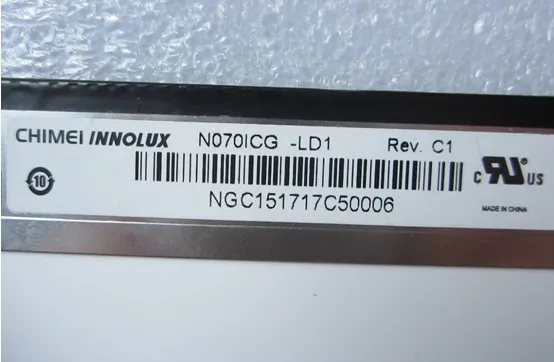

Этикетка для ЖК-панели

Упаковка и доставка
