Импульсный источник питания с двумя выходами, 12 В, 24 В, 100 120 В200 240 В, входной Светодиодный источник питания 150 Вт, 12 В, 24 В, трансформатор

Импульсный источник питания с двойным выходом

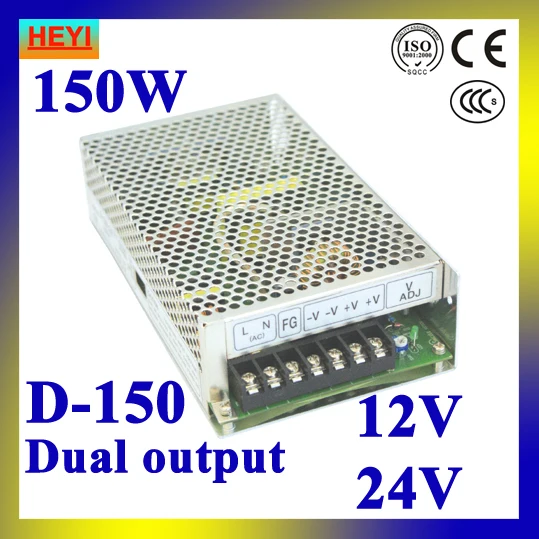

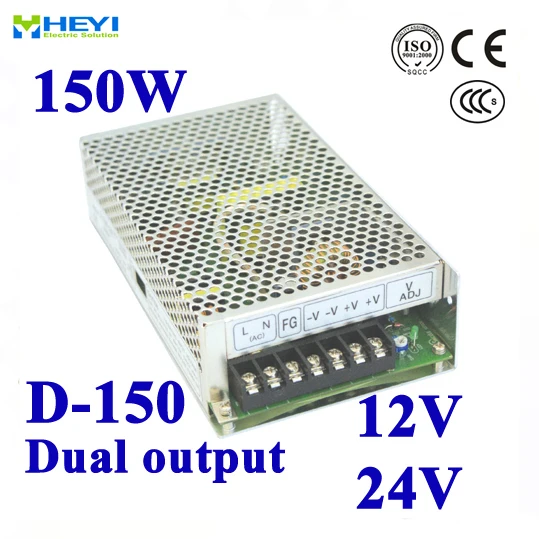

Двойной выход серии D-150

Особенность:

1. Высокая эффективность, высокая надежность, потеря стоимости

2. Универсальный Диапазон входного переменного тока, выбранный переключателем

3. 100% испытание на обгорание при полной нагрузке

4. Светодиодный индикатор для включения питания

5. Защита: от короткого замыкания/перегрузки

6. Охлаждение по воздуху

7. Фиксированная частота переключения при 25 кГц

8. Гарантия 1 год

Модель

D-150A

D-150B

D-150C

Выход

Напряжение постоянного тока

5В

12В

5В

24В

12В

24В

Номинальный ток

12А

7.5A

10А

4A

8A

2

Диапазон тока

0,5 ~ 12A

0,1 ~ 7.5A

0,5 ~ 10A

0,1 ~ 4A

0,5 ~ 8A

0,1 ~ 2A

Номинальная мощность

150 Вт

146 Вт

144 Вт

Пульсация и шум (макс.) Примечание 2

60mVp-p

120mVp-p

60mVp-p

150 МВП-п

60mVp-p

150 МВП-п

Напряжение ADJ. Диапазон

CH1: 4,75 ~ 5,5 В

CH1: 4,75 ~ 5,5 В

CH1: 4,75 ~ 5,5 В

Примечание о допуске напряжения 3

± 2%

± 6%

± 2%

± 5%

± 2%

± 5%

Регулировка линии

± 0.5%

± 1.0%

± 0.5%

± 1.0%

± 0.5%

± 1.0%

Регулировка нагрузки

± 0.5%

± 5.0%

± 0.5%

± 6.0%

± 0.5%

± 6.0%

Настройка, подъем, время удержания

200 мс, 100 мс, 30 мс при полной нагрузке

Вход

Диапазон напряжения

85-132VAC/170-264VAC 47-63Hz; Выбирается переключателем 240-370VDC

Диапазон частот

47-63 Гц

Переменный ток

2.5A/115V 1.25A/230V

Эффективность

78%

80%

80%

Пусковой ток

Холодный старт 15А/115VAC 30A/230VAC

Ток утечки

Менее 3,5 мА/240 В переменного тока

Защита

Перегрузка

105 ~ 150% Номинальная выходная мощность

Тип защиты: сгибаемое ограничение тока, автоматически восстанавливается после устранения неисправности.

Защита окружающей среды

Рабочая температура., Влажность

-10 °C- + 60 °C; 20%-90% RH

Температура хранения., Влажность

-20 °C- + 85 °C;10%-95 RH

Вибрация

10-500 Гц, 2G 10 мин./1 цикл, период 60 мин., каждая по осям X, Y, Z

Безопасность

Выдерживает напряжение

I/P-O/P:3KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC

Сопротивление изоляции

I/P-O/P, I/P-FG, O/P-FG: 100 м Ом/В постоянного тока

Стандартный

Стандарт безопасности

Дизайн относится к UL1012

Стандарт EMC

Дизайн относится к FCC Part15 J, класс проводимости B

Прочие ожерелья и подвески

Вес

0,85 кг

Размеры

199*110*50 мм (Д * Ш * В)

Примечание

1. Все параметры, не упомянутые специально, измерены на входе 230 В переменного тока, номинальной нагрузке и 25 температур окружающей среды.

2. Пульсация и шум измеряются на частоте полосы пропускания 20 МГц с помощью 12-дюймового провода витой пары, оканчивающегося параллельным конденсатором 0,1 мкФ и 47 мкФ.

3. Допуск: включает допуск настройки, линейное регулирование и регулирование нагрузки.
