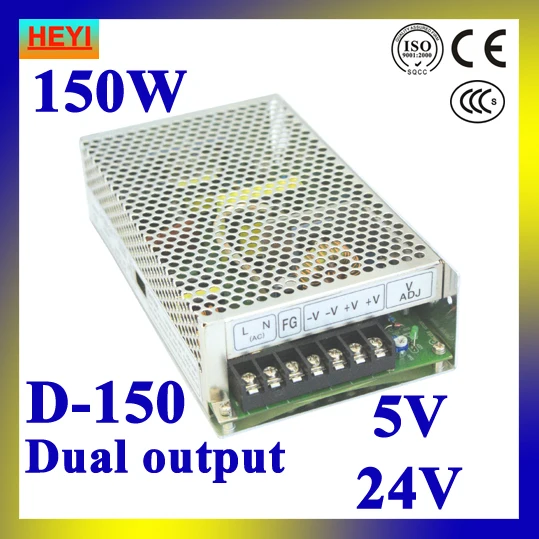

Двойной выходной импульсный источник питания 5 в 24 в 100 120 В200 240 В Входной Светодиодный источник питания 150 Вт 5 в 24 В трансформатор

Двойной выходной импульсный источник питания

Двойной выход D-150 серии

Характеристика:

1. Высокая эффективность, высокая надежность, потеря стоимости

2. Универсальный диапазон входного сигнала переменного тока, выбранный переключателем

3. 100% испытание на полную нагрузку

4. Светодиодный индикатор для включения питания

5. Защита: короткое замыкание/перегрузка

6. Охлаждение на свободном воздухе

7. Фиксированная частота переключения на 25 кГц

8. 1 год гарантии

Модель

D-150A

D-150B

D-150C

Выход

Напряжение постоянного тока

5 В

12 В

5 В

24 В

12 В

24 В

Номинальный ток

12А

7.5A

10A

4A

8а

2.

Диапазон тока

0,5 ~ 12A

0,1 ~ 7.5A

0,5 ~ 10A

0,1 ~ 4A

0,5 ~ 8A

0,1 ~ 2A

Номинальная мощность

150 Вт

146 Вт

144 Вт

Пульсация и шум (макс.) Note.2

60mVp-p

120mVp-p

60mVp-p

150mVp-p

60mVp-p

150mVp-p

Напряжение ADJ. Диапазон

CH1: 4,75 ~ 5,5 В

CH1: 4,75 ~ 5,5 В

CH1: 4,75 ~ 5,5 В

Допуск напряжения Примечание 3

± 2%

± 6%

± 2%

± 5%

± 2%

± 5%

Линейное регулирование

± 0.5%

± 1.0%

± 0.5%

± 1.0%

± 0.5%

± 1.0%

Регулирование нагрузки

± 0.5%

± 5.0%

± 0.5%

± 6.0%

± 0.5%

± 6.0%

Настройка, подъем, время удержания

200 мс, 100 мс, 30 мс при полной нагрузке

Вход

Диапазон напряжения

85-132VAC/170-264VAC 47-63Hz; выбран переключателем 240-370VDC

Частотный диапазон

47-63 Гц

Ток переменного тока

2,5А/115В 1,25а/230В

Эффективность

78%

80%

80%

Пусковой ток

Холодный старт 15A/115VAC 30A/230VAC

Ток утечки

Менее 3. 5 мА/240 В переменного тока

Защита

Перегрузка

105 ~ 150% Номинальная выходная мощность

Тип защиты: отсоедините назад ограничение тока, восстанавливает автоматически после того, как состояние неисправности будет удалено.

Окружающая среда

Рабочая температура. Влажность

-10 °C-+ 60 °C; 20%-90% относительной влажности

Температура хранения. Влажность

-20 °C-+ 85 °C; 10%-95 RH

Вибрация

10-500 Гц, 2 г 10 мин./1 цикл, период для 60 мин, каждый вдоль осей X, Y, Z

Безопасность

Выдерживает напряжение

I/P-O/P: 3 KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC

Сопротивление изоляции

I/P-O/P, I/P-FG, O/P-FG: 100 м Ом/500 В постоянного тока

Стандарт

Стандарт безопасности

Дизайн относится к UL1012

Стандарт EMC

Дизайн относится к FCC Part15 J проводимости класса B

Другие

Вес

0,85 кг

Размеры

199*110*50 мм (Д * Ш * В)

Примечание

1. Все параметры, не указанные специально, измеряются при 230 В переменного тока, номинальной нагрузке и 25 температуре окружающей среды.

2. Пульсация и шум измеряются на 20 МГц полосы пропускания с помощью 12 "витой пары-провода, завершенного с 0,1 мкФ и 47 мкФ параллельного конденсатора.

3. Допуск: включает в себя настройку допуска, линейное регулирование и регулирование нагрузки.
