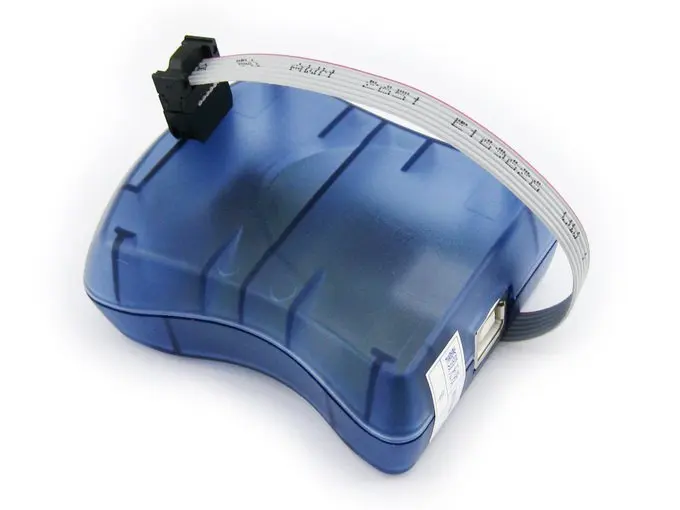

USB AVRISP XPII AVR ISP программатор, Полная совместимость с ATMEL AT AVRISP mkII, поддержка AVR Studio 456 или более поздней версии

Особенности Поддерживает все устройства AVR с интерфейсом ISP или PDI, а также некоторые 51 устройство Программы как Flash, так и EEPROM Поддерживает предохранители и программирование бит блокировки На основе прошивки AVRISP mkII Возможность обновления для поддержки будущих устройств Регулируемая скорость программирования ISP до 8 м Совместимость с USB 2,0 (полная скорость, 12 Мбит/с) 3 дополнительных кабеля для целевой платы Питание от USB шины, не требует внешнего источника питания

Совместимость с AVRISP mkII -Совместим с AVR ISP, прост в использовании, стабильный и надежный

На основе прошивки AVRISP mkII -Идентифицируется как AVRISP mkII в AVRStudio, высокоскоростное Программирование

Обновляемая прошивка -Прошивка обновляется для поддержки будущих устройств -Автоматическое обновление

Поддерживаемое программное обеспечение -AVR Studio 4/5/6 или WINAVR(GCC) используется в качестве внешнего программного обеспечения -Поддерживает программные файлы, генерируемые с помощью IOS, ICCAVR, CVAVR

Поддержка устройства -USB AVRISP XPII поддерживает все устройства AVR с интерфейсом ISP и PDI. Поддержка новых устройств будет добавлена с новыми версиями AVR Studio. -Поддерживает AT86RF401/AT89S51/AT89S52

См.AVR Studio 6, Поддерживаются следующие устройства: AVR MEGA AT90CAN128 AT90CAN32 AT90CAN64 AT90PWM1 AT90PWM161 AT90PWM216 AT90PWM2B AT90PWM316 AT90PWM3B AT90PWM81 AT90USB1286 AT90USB1287 AT90USB162 AT90USB162 AT90USB646 AT90USB647 AT90USB82 at6666128 at6666612acac12ac12a ATmega128RFR2 ATmega16 ATmega162 ATmega164A ATmega164P ATmega164PA ATmega165A ATmega165P ATmega165PA ATmega168 ATmega168A ATmega168P ATmega168PA ATmega168PB ATmega169A ATmega169P ATmega169P ATmega169PA atmega3gaa3243gagagaa3243gaa324meatmeatmememeatmememememe ATmega3290P ATmega3290PA ATmega329A ATmega329P ATmega329PA ATmega32A ATmega32C1 ATmega32HVB atmega32hvpendib ATmega32M1 ATmega32U2 ATmega32U4 ATmega48 ATmega48A ATmega48P ATmega48PA ATmega48PA ATmega48PB atmega64ga64 atmegaga6gaga64meatmegaga64 atmega6gaga64meatme ATmega88A ATmega88P ATmega88PA ATmega88PB ATmega8A ATmega8HVA ATmega8U2 AVR TINY Tinytiny10 ATtiny13 ATtiny13A ATtiny1634 ATtiny167 ATtiny20 ATtiny2313 ATtiny2313A ATtiny24 ATtiny24A ATtiny25 ATtiny26 ATtiny261A ATtiny261A ATtiny4 ATtiny40 tinytinytiny41 tinytinytiny41 tinytiny41 tinytinytinytiny AVR XMEGA ATxmega128A1 ATxmega128A1U ATxmega128A3 ATxmega128A3U ATxmega128A4U ATxmega128B1 ATxmega128B3 ATxmega128C3 atxmega128128a43 meatmega256xmega128d4 atxmegagaxmega6xmega6xmegaxmega4 megaa256xmegax ATxmega64B3 ATxmega64C3 ATxmega64D3 ATxmega64D4 ATxmega8E5

Поддерживает все варианты напряжения и скорости устройств, перечисленные в таблице выше. Проверьте другие Поддерживаемые устройства:UC3,Мега,SAM,Крошечный,Xmega

Производительность -Высокоскоростные программы FLASH , EEPROM, предохранители и блокировка -Для программирования программного файла 12K с проверкой требуется всего 2.5S (скорость программирования установлена на 1 м, а максимальная скорость может достигать 8 м)

Подключается к ПК -Использует интерфейс USB для связи с программным обеспечением (вероятно, AVR Studio) -Использование PDIUSBD12, USB 1,1 (полная скорость USB 2,0) 12 Мбит/с -Каждый USB AVRISP XPII имеет уникальный идентификатор, ПК может подключаться к нескольким устройствам одновременно

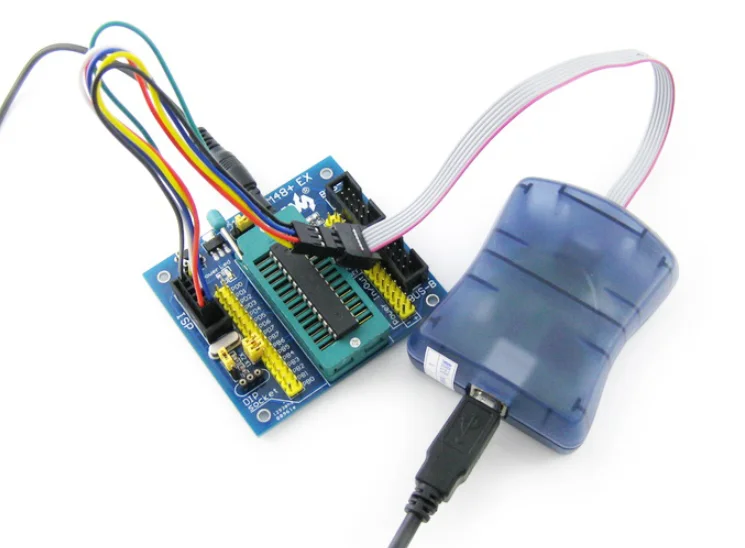

Подключается к целевой плате USB AVRISP XPII подключается к целевой плате через 3 дополнительных кабеля. В зависимости от наличия разъема на целевой плате, кабель должен быть изменен соответствующим образом. -Стандартный 6-контактный разъем ISP с использованием 6-контактного кабеля ISP -Стандартный 10-контактный разъем ISP с использованием 6-контактного на 10-контактный кабель ISP -Пользовательский разъем ISP с использованием 6-проводного многоцветного кабеля На рисунках 1 и 2 показаны контакты для 10-контактных и 6-контактных разъемов ISP. Рис. 1. 10-контактный разъем ISP Рис. 2. 6-контактный разъем ISP Питание от USB шины -Заряжает питание от шины USB, не требует дополнительного источника питания -Целевая плата должна быть питана от другого источника питания Загрузка

Ресурсы для развития:Руководство пользователя, программное обеспечение и т. д. Вики:Www.waveshare.com/wiki/USB_AVRISP_XPII

Содержимое упаковки

Вес:0,161 кг

Руководство по выбору Программатор ISP-6PIN ISP-10PIN ISP CUSTOM Подключение к ПК Скорость Поддерживаемая AVR STUDIO USB AVRISP CH Прямая поддержка Через кабель адаптера Через кабель адаптера USB-COM (CH340G) ★★★☆ 4/5/6/7 USB AVRISP PL Через кабель адаптера Прямая поддержка Через кабель адаптера USB-COM (PL2303TA) ★★★ 4 или более низкая Версия На AVRISP - Прямая поддержка - Последовательный порт ★★★ 4 или более низкая Версия USB AVRISP XPII Прямая поддержка Через кабель адаптера Через кабель адаптера USB(PDIUSBD12) ★★★★★ 4/5/6/7 На AVRISP MKII Прямая поддержка Через кабель адаптера - USB(PDIUSBD12) ★★★★★ 4/5/6/7
