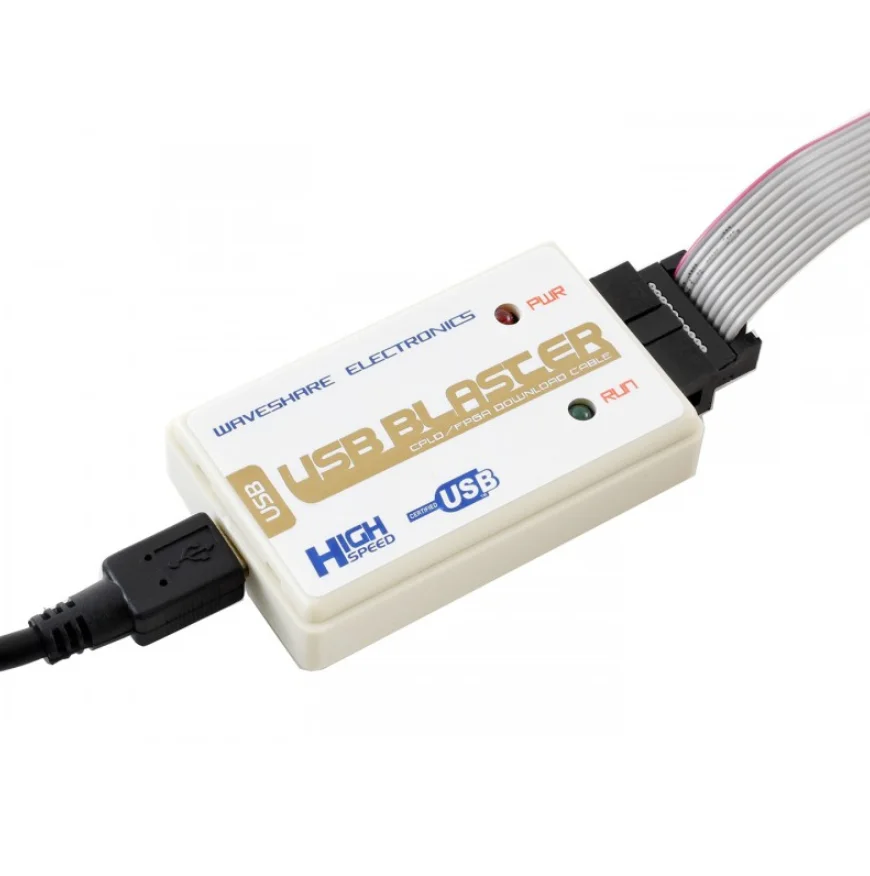

Кабель для скачивания программатора и отладчика Waveshare USB Blaster V2 ALTERA, с поддержкой AS, PS, JTAG

Описание

Кабель загрузки USB Blaster соединяет usb-порт на главном компьютере с ПЛИС Altera®, установленным на печатной плате. Кабель передает данные конфигурации от ПК к стандартному 10-контактному разъему, подключенному к ПЛИС. Кабель USB Blaster можно использовать для итеративной загрузки данных конфигурации в систему во время прототипирования или для программирования данных в систему во время производства.

Он поддерживает большинство устройств ALTERA FPGA/CPLD, активных устройств последовательной конфигурации, устройств расширенной конфигурации и поддерживает три режима загрузки AS, PS, JTAG.

Ключевые особенности Аппаратное решение Высокая скоростьFT245 + CPLD + 244Решение, скорость загрузки аналогична оригинальному USB-бластеру ALTERA, с той же операцией. Скорость загрузки в 1-3 раза быстрее, чем у других схем, таких как 68013 или C8051F. Производительность Поддерживает большинство устройств ALTERA FPGA/CPLD, активных устройств последовательной конфигурации и устройств улучшенной конфигурации. Поддерживает три режима загрузки AS, PS, JTAG. Высокоскоростной, стабильный и внутренний дизайн FT245R + CPLD. Поддерживает напряжение программирования 1,2-5 В. Поддерживает встроенный логический анализатор signtap II. Поддерживает связь и отладку встроенных процессоров Nios II. Поддерживаемое программное обеспечение Интегрированная среда развития Quartus II. Интегрированная среда разработки NIOS II IDE. NIOS II EDS интегрированная среда развития. Поддерживаемые устройства Проверенные устройства перечислены ниже, включая, помимо прочего, следующие: CPLD: MAX3000, MAX7000A/B/S, MAX9000 и MAX II и т. д. ПЛИС: стратикс, стратикс II, циклон, циклон II, циклон III, ACEX 1K, APEX 20K и FLEX 10K и т. д. Активные устройства последовательной конфигурации, включая: EPCS1, EPCS4, EPCS16 и т. Д. Улучшенные конфигурационные устройства, включая: EPC1, EPC4 и т. Д. Подключается к ПК Подключение к компьютеру через интерфейс USB 2,0. Подключается к целевой плате Подключение целевой платы через JTAG, AS, PS-интерфейсы. На рисунках 1, 2 и 3 ниже показаны контакты заголовка различных интерфейсов.

Светодиодный статус Красный светодиодный: индикатор питания Зеленый светодиодный: сигнальный индикатор, светодиодный горит во время загрузки/программирования

Загрузка

Ресурсы для развития:Руководство пользователя, программное обеспечение и т. д.

Вики:Www.waveshare.com/здравствуйте/USB _ бластера _ V2

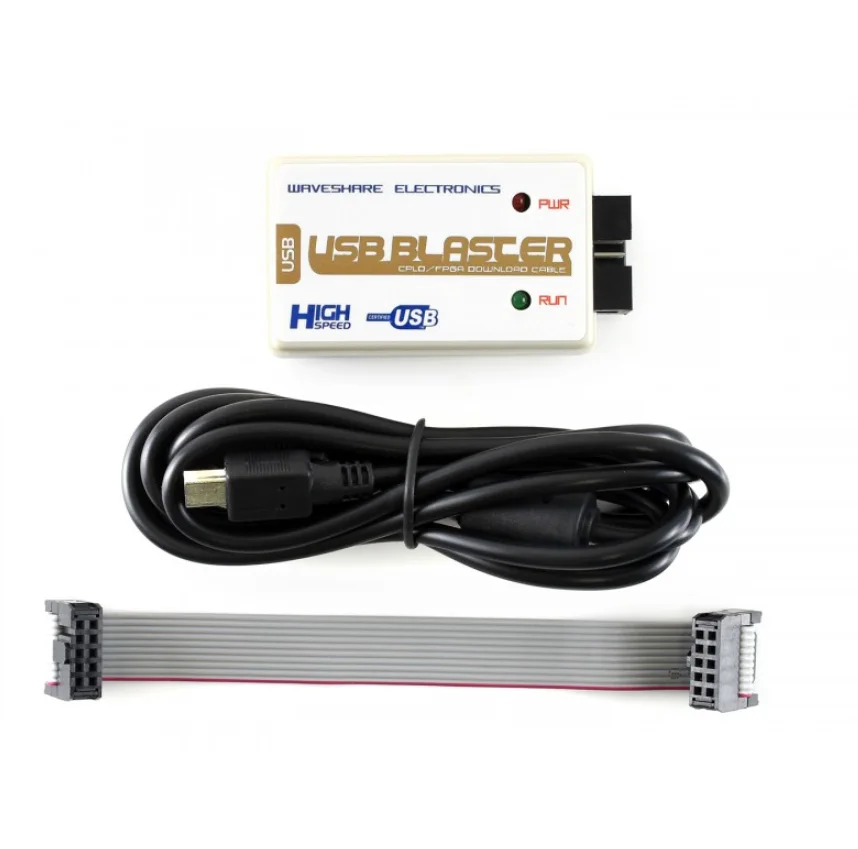

Содержимое упаковки

Вес:0,102 кг
