Последнее обновление: 27.05.2022
Название: DX Трансформатор Тока

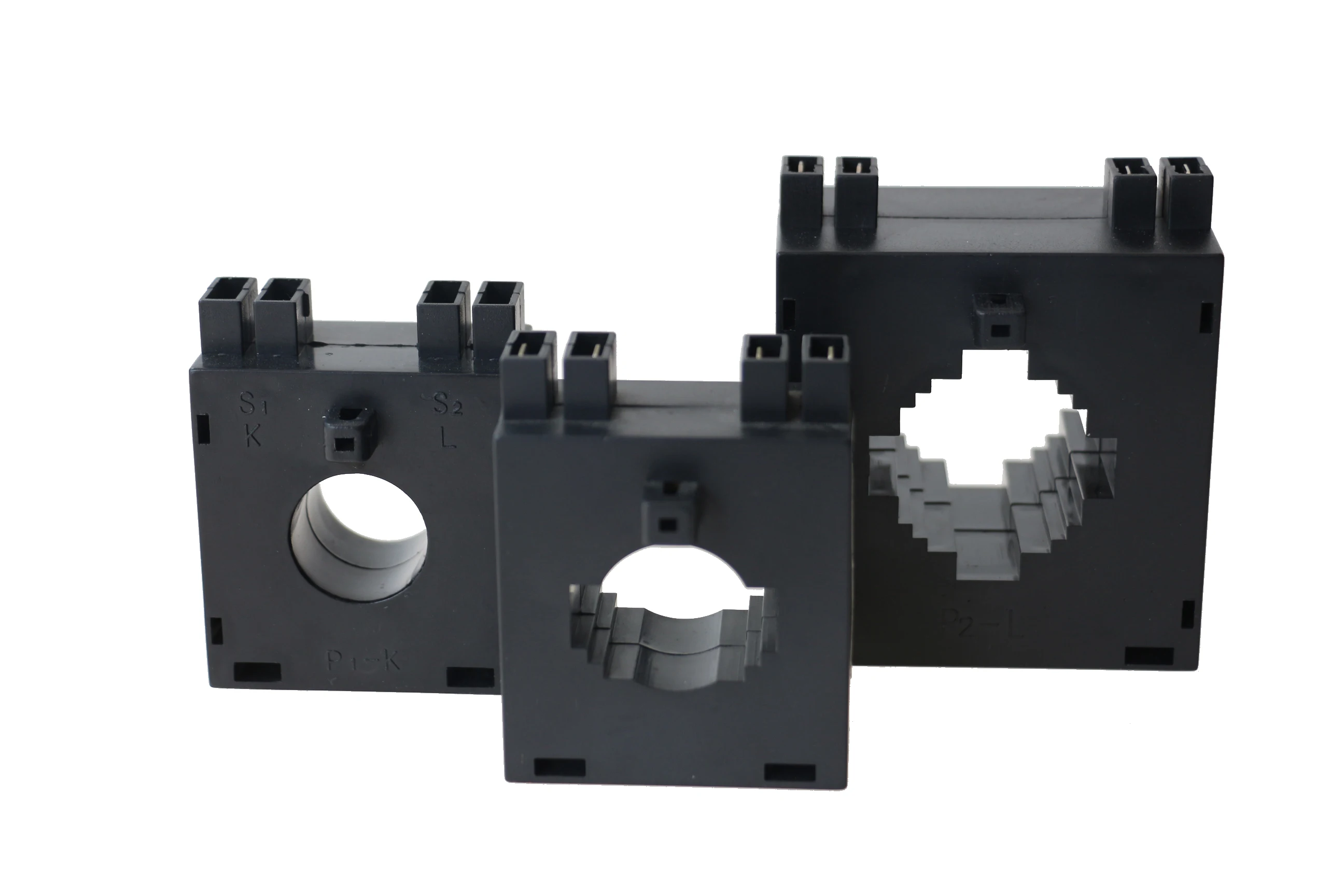

DX серии: Модель DX-20,DX-30,DX-40 доступны для подключения к кабелю, а также для подключения к шине

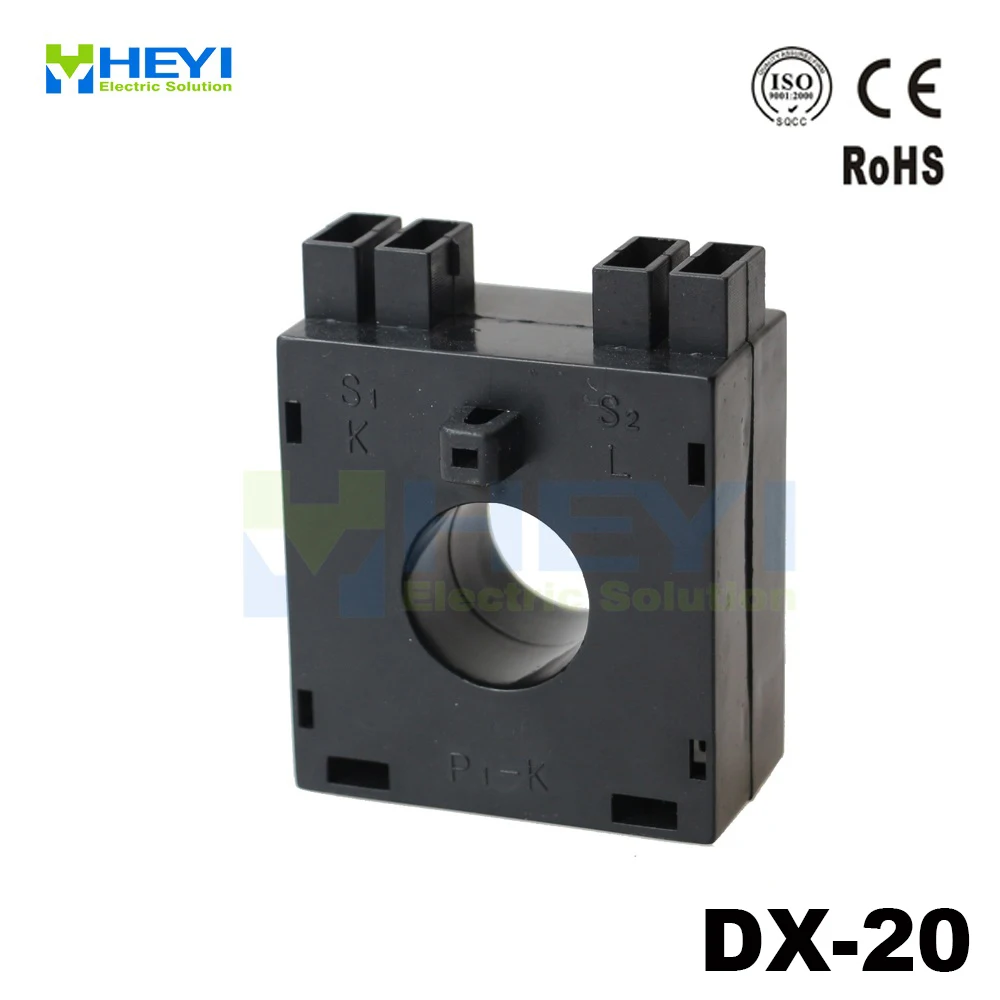

DX-20/30/40 трансформатор тока:
Первичный ток: Вторичный ток: Стандартный утверждения: Максимальное напряжение: Частота: Номинальная нагрузка: Класс: Короткий тепловой ток: Номинальный коэффициент безопасности:50A-1000A 5A,1A VDE0414,BS7626,IEC60044-1 0,72/3KV В переменного тока, 50-60 Гц 1.5VA,2.5VA,5VA,10VA
0,5, 1,0 Ith = 60 ×ih FS<5
Технические данные и спецификации:
Модель Первичный/ Вторичный Шинопровод отверстие Измерение (Мм) Номинальная Нагрузки (VA) Класс Номинальная Напряжение DX-20 50/5A-150/5A & Phi; = 20 мм 1,5-2,5 1,0 660V DX-30 100/5A-500/5A 30 × 10 мм 1,5-2,5 1,0 660V DX-40 150/5A-1000/5A 40 × 10 мм От 3 до 10 лет 1,0 660V
Размер Чехол (мм):
Модель А B C D E DX-20 53 28 57 66 54 DX-30 53 28 57 66 54 DX-40 71 45 73 81 65
Общий размер рисунок
Примечаниях заказа:
Пожалуйста, четко укажите требуемые типы, соотношение, класс, номинальную нагрузку.
Sample1: Модель: DX - 20; Соотношение: 100/5A; Класс: 1,0; Номинальная нагрузка: 1.5VA
Модель: DX - 30; Соотношение: 150/5A; Класс: 1,0; Номинальная нагрузка: 2.5VA Другие: заводские настройки по умолчанию (Используйте настройки по умолчанию, если нет инструкции)
