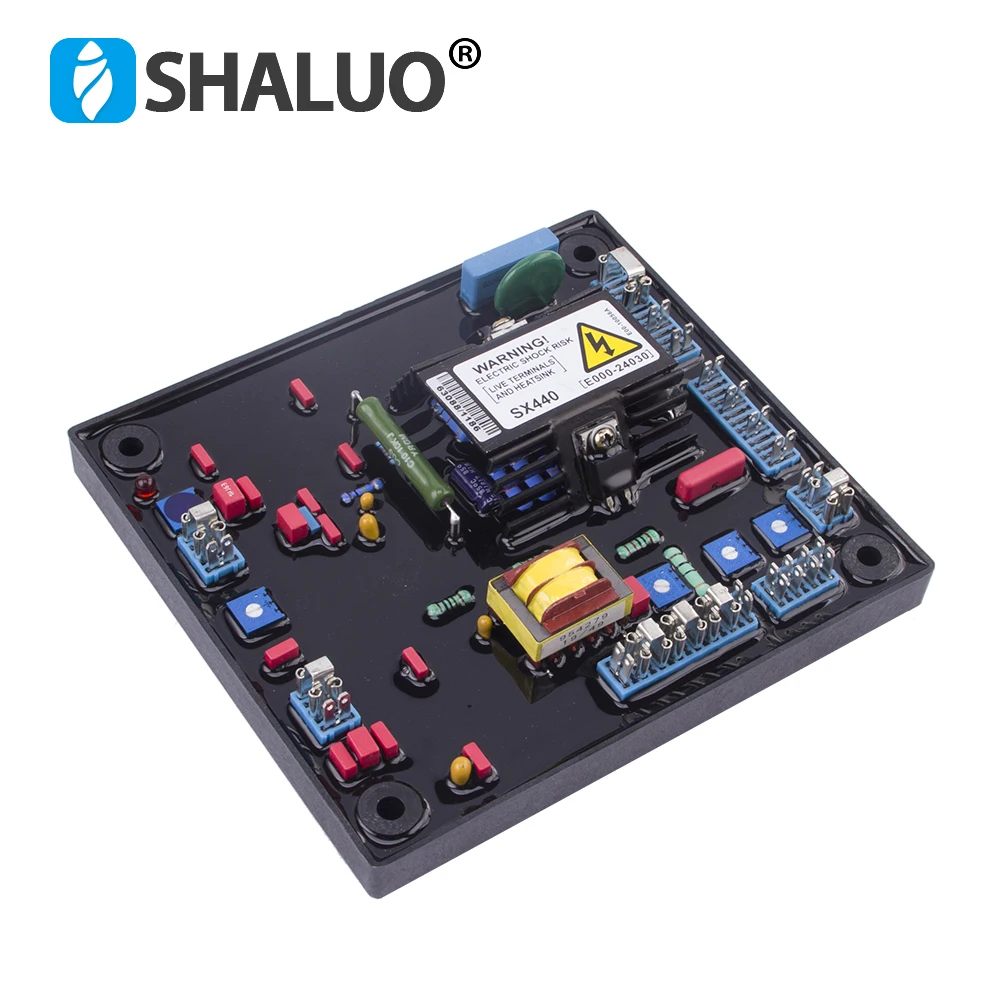

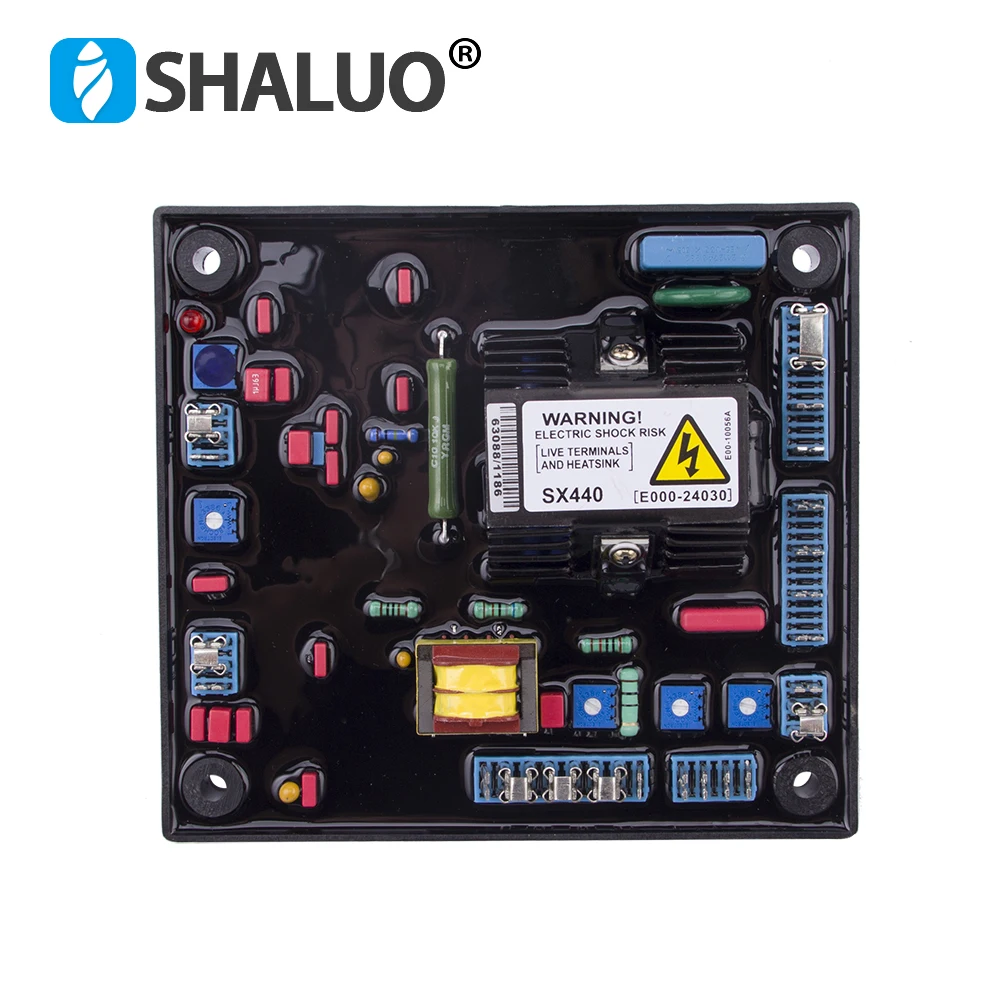

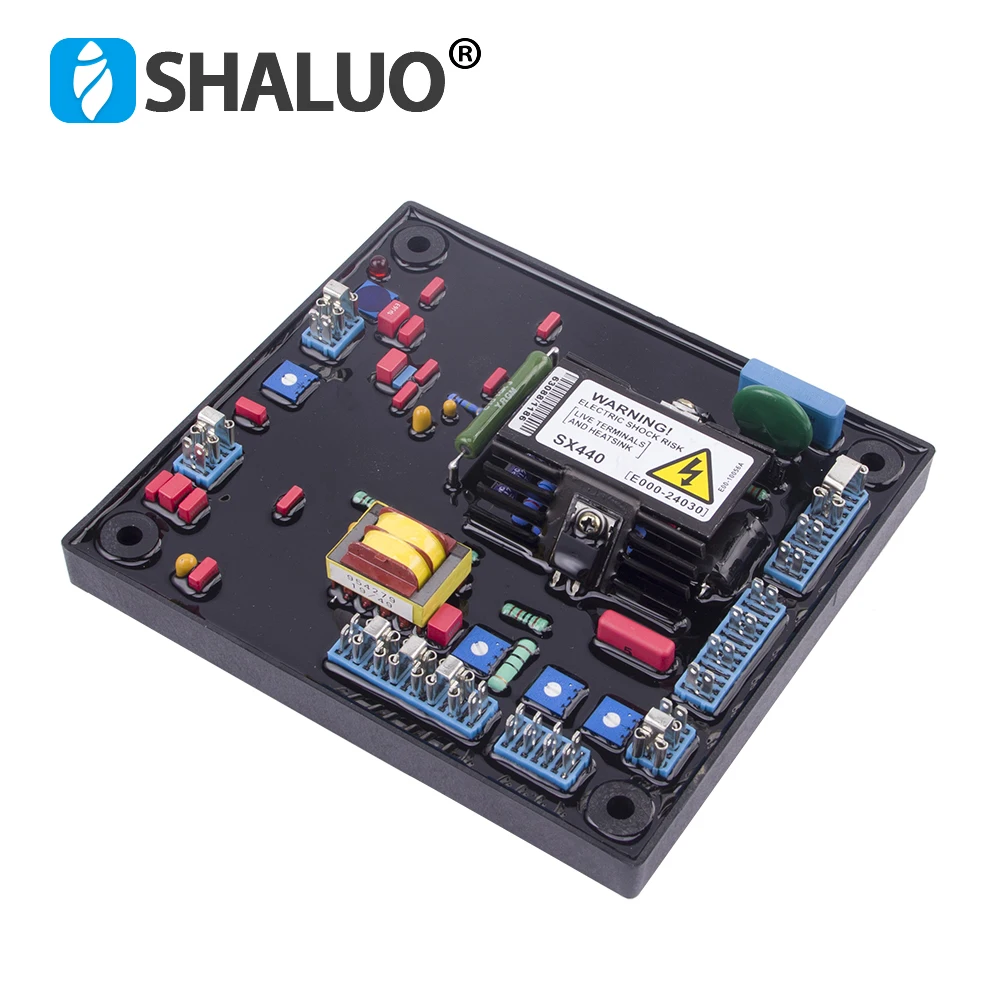

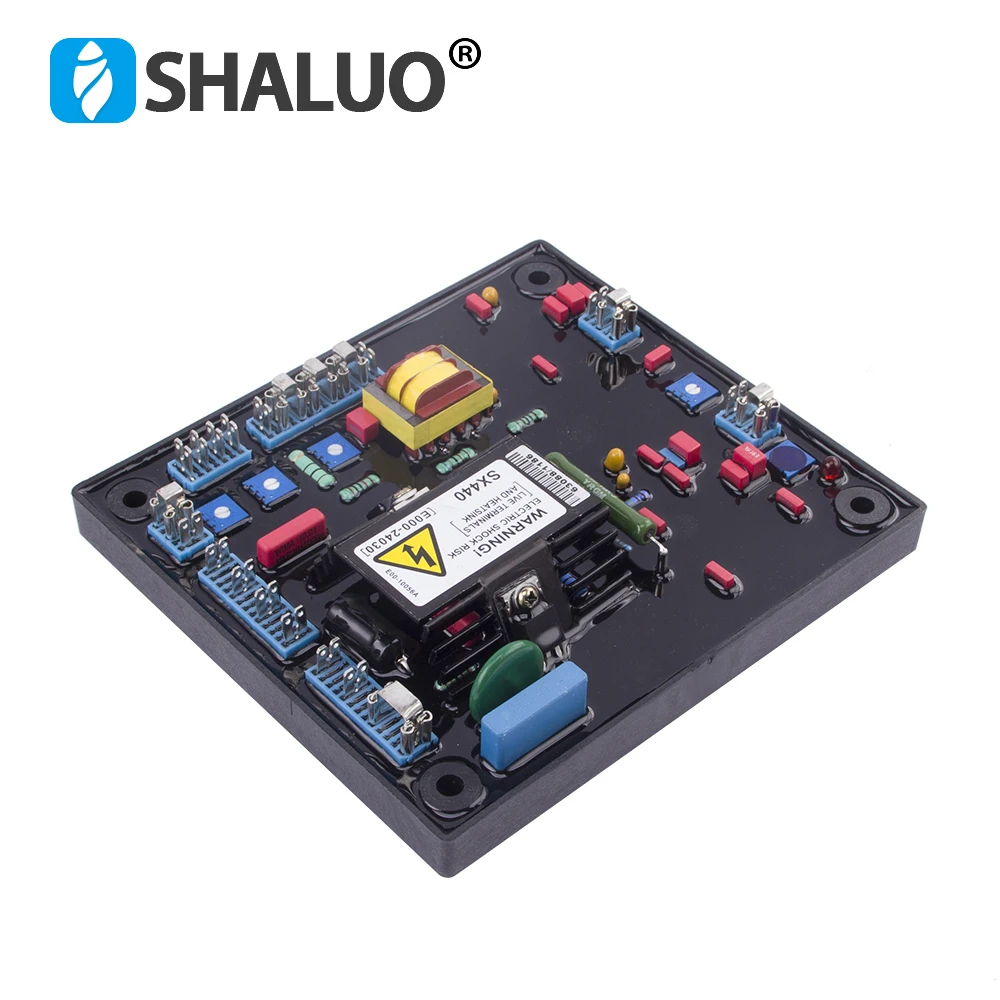

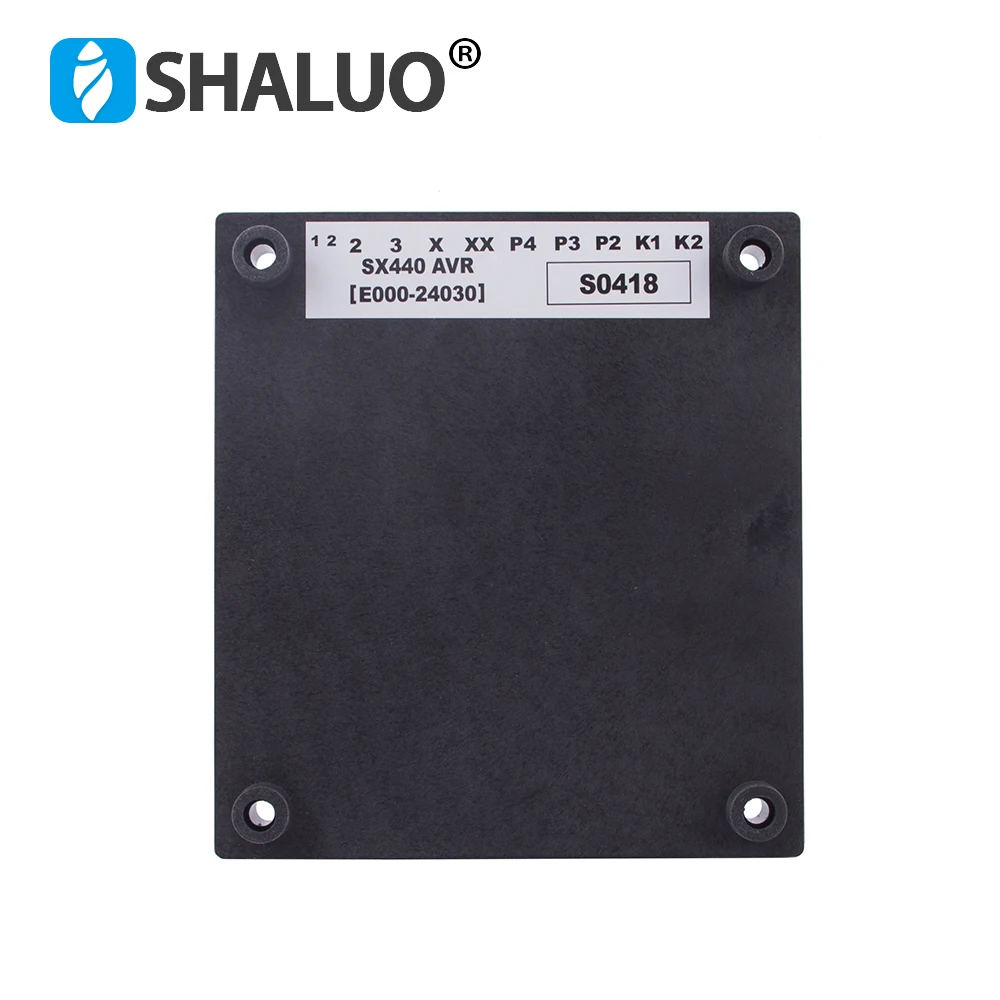

Автоматический регулятор генератора SX440 AVR, модуль управления напряжением 200 кВт, однофазный 3-фазный бесщеточный генератор переменного тока, стабилизатор напряжения

Автоматический стабилизатор avr, бесщеточныйПлата avr является совместимой заменой регулятора

Чувствительный вход

Терминал 0-110 В = 90 ~ 150 вТерминал 0-220 В = 175 ~ 260 ВТерминал 0-380 В = 350 ~ 520 в

Вход питания

Напряжение 100 ~ 264 В переменного тока, однофазный

Выход

Макс. Напряжение 90 В постоянного тока при 207 В переменного токаТок непрерывный 4 АЦП, Прерывистый 10А для 10 сек.

Термальный дрейф

0.05% на °C изменение в окружающей среде AVR

Вход для дропа

Макс. Вход 0.33AНагрузка 10?0.07A для 5% дропа (PF = 0)

Защита под частотой

U/F потенциометр 45 ~ 60 Гц

Регулирование напряжения

<± 1% (с 4% управлением двигателем)

Регулировка внешнего напряжения

± 8% @ 1 K?

Увеличение напряжения

Остаточные вольт на терминале AVR> 5 В переменного тока

Подавление EMI

Внутренняя Электромагнитная фильтрация помех

Резистор возбудителя

Сопротивление постоянного тока 20 ~ 100?

Аналоговый вход

Макс. Входное ± 5 в постоянного тока входное сопротивление 1 K?1 В для 5% генератора вольт

Блок рассеивания мощности

Макс. 12 ватт

Защита окружающей среды

Вибрация: 1,5G @ 5 ~ 30Hz, 5,0G @ 30 ~ 500HzОтносительная влажность: < 95%Рабочая температура: -40 ~ 60 °CТемпература хранения: -40 ~ 85 °C

Функции управления AVR

Вольт: Регулировка напряженияУдар: Регулировка стабильностиU/F : UFRO колено точка набор (U/F: под защитой частоты)Дроп: Регулировка дропаОтделка: аналоговая Регулировка входного сигналаDIP: набор скорости U/V

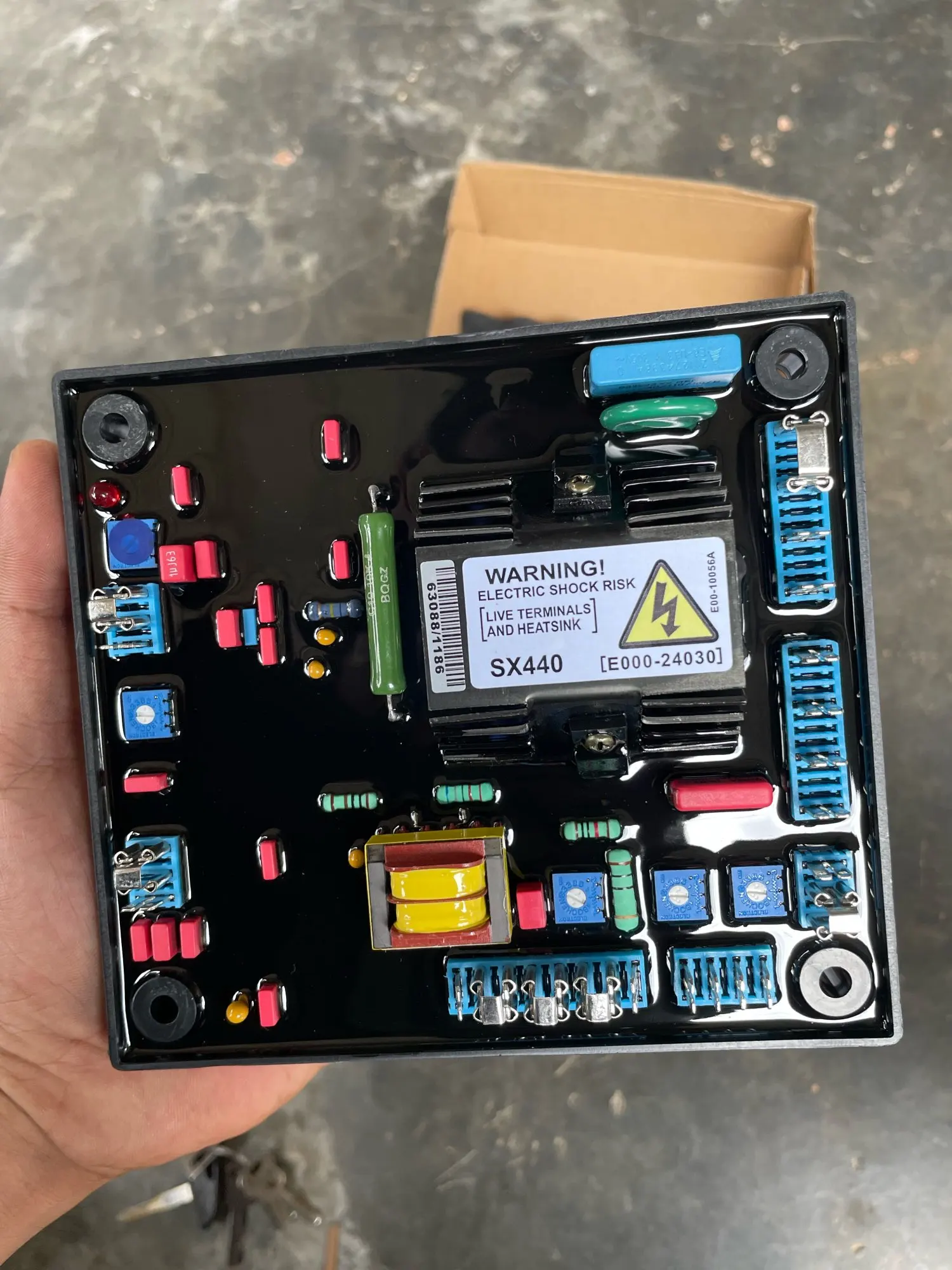

Красный цвет отличается от чистого цвета. Красный цвет более симиллярный к оригинальному регулятору генератора stamford.

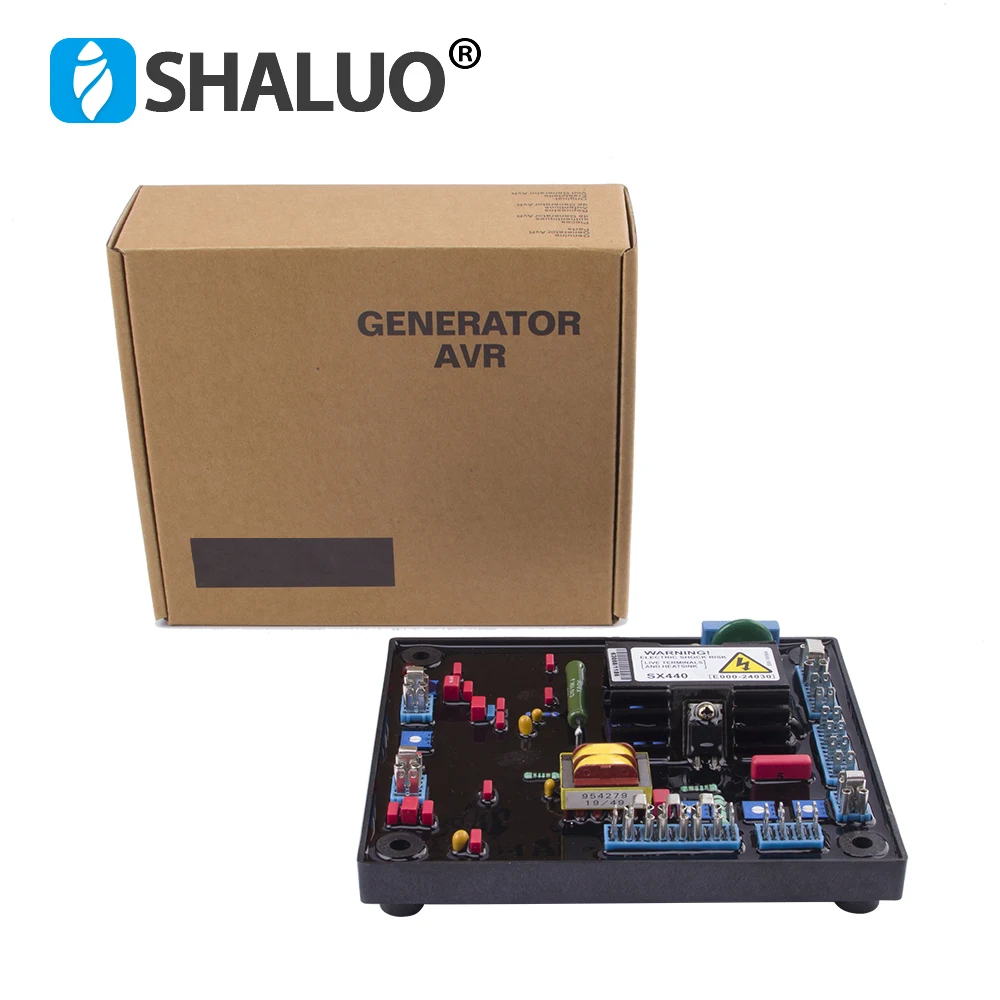

Ниже приводится изображение генератора SHALUO. Мы предлагаем руководство на английском языке. Хорошая посылка. Быстрая доставка.
