5A 6/12V PWM регулятором солнечного заряда для солнечной батареи домашней системы с светодиодный дисплей и MCU, искусственно управления светодиодный
Часть 1 подходящий диапазон использования
Контроллер подходит только для системы солнечной энергии с номинальным напряжением 6 в/12 В/24 В, батареи могут быть затоплены или уплотнены, также могут быть литиевые батареи фосфата железа. Перед заказом, пожалуйста, предложите категорию аккумулятора.
Часть 2 Характеристика функции
1. Оснащен MCU, искусственно контролируется.
2, оснащен устройством, чтобы избежать перезарядки, перегрузки, электронного короткого замыкания, перегрузки, перегрузки батареи обратно подключения, солнечной батареи обратно подключения.
3, серия подключения PWM схема реализована для формирования основной цепи зарядки, сделать потери напряжения на 50% ниже, чем Диодная цепь зарядки, И эффективность зарядки на 3%-6% выше, чем у нешим.
4. Светодиодный дисплер показывает текущее состояние батарей, чтобы клиент получил информацию об аккумуляторах.
5. Контроллер может автоматически определить напряжение 6 В/12 В, 12 В/24 В.
Часть 3 параметр
Номер модели:SJ050612ECМощность панели солнечных элементов<= 120WНоминальный ток разряда5AСистемы напряжения6 в/12 ВЗащита от перегрузки и короткого замыканияЕсли Ток холостого хода отличная чем 3 уровень тока, Выход сразу. В том случае, если ток холостого хода отличная чем 1,5 уровень тока, Выход задержка 5 минут, Выход через 5 минут.Самопотребление≤ 6mAПлата зарядки падение напряжения≤ 0,2 VРазряда петля падение напряжения≤ 0,1 VВысоковольтные защитные8,2 В (6 В)/16,5 в (12 В)Высокое напряжение возобновить7,5 V(6V)/15 вольт постоянного тока (12V)Защита от разрядки напряжения5,5 V(6V)/11 вольт постоянного тока (12V)Защита от разрядки напряжения возобновить6,4 В (6 В)/12,8 В (12 В)Boost напряжения7,4 В (6 В)/14,8 в (12 В)Время зарядки 60 минутВыравнивание напряжения7,2 V(6V)/14,4 вольт постоянного тока (12V)Время зарядки 60 минутПоплавковый стабилизатор напряжения6,9 В (6 В)/13,8 В (12 В)Зарядка возобновить напряжения6,6 в (6 В)/13,2 В (12 В)Рабочая температура-20 °C-55 °CПлан измерения53,4 мм * 68,6 мм * 22 ммИ вес0,04 кгPart4 схемы
Чертежи панель управления

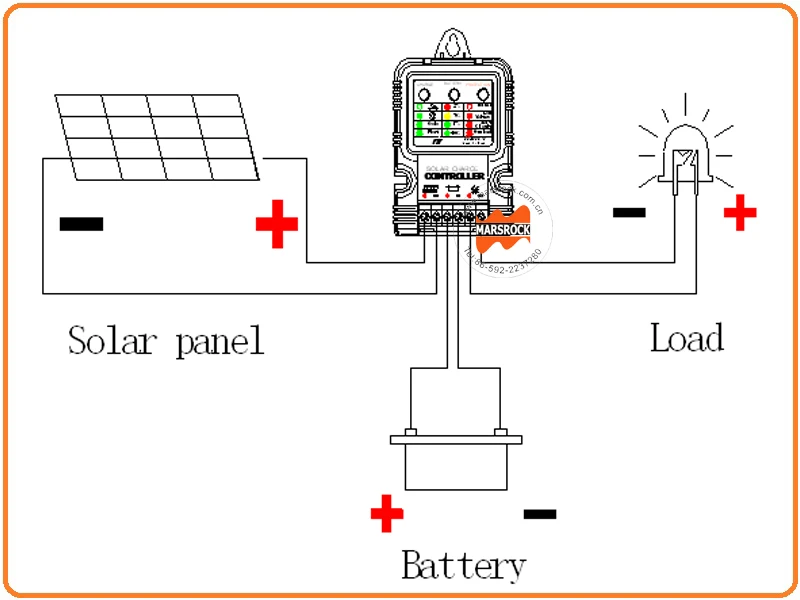

Согласно схеме

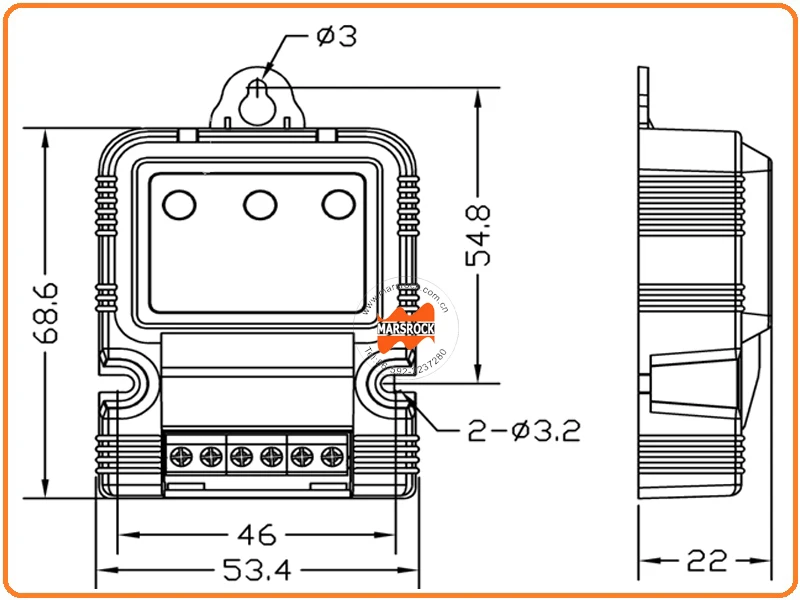

Габаритные размеры и размеры установки
Часть 5 установка и использование
1. Подготовка проводящего провода: рассчитать длину провода, а затем выяснить место установки, убедитесь, что длина провода является разумной, чтобы уменьшить потерю электричества.
2. Сначала Подключите аккумулятор, обратите внимание на анод и катод, чтобы избежать обратного соединения. Светильник индикатора батареи будет работать, если соединение верное, в противном случае, это не будет, но компонент контроллера не будет поврежден.
3. Подключите провод солнечной панели, обратите внимание на анод и
Катод, чтобы избежать обратного соединения. Если соединение верное, светильник индикатора «CHARGE» будет включаться или мигать через 10 секунд после того, как он будет лежать под солнцем, в противном случае проверьте соединение. Убедитесь, что панель солнечной энергии уложена под солнечным светом.
4. Подключите нагрузку в конце, обратите внимание на анод и катод, чтобы избежать обратного соединения. При обратном подключении Светодиодная лампа может быть повреждена.

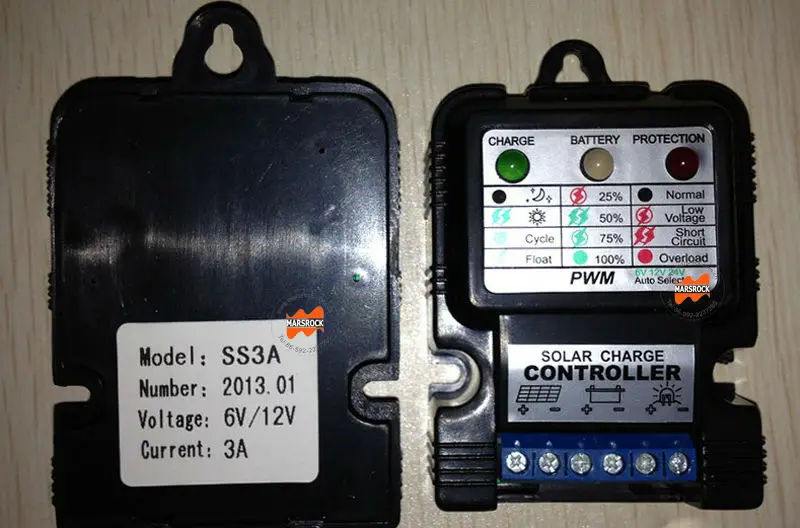

Инструкция по индикации светодиодный светильник
СветодиодныйСостояниеФункцияЗарядкаOffНочное состояние или аккумулятор не подключенЗеленый светильник наАккумулятор при сбалансированной зарядкеМедленное миганиеБатарея на плавающейДвойной вспышкиДень состояниеБатареяКрасный светильник двойной вспышкиНапряжение аккумулятора до 11,0 вЗеленый светильник двойной вспышкиСигнализация низкого напряжения батареи (11V ~ 12,0 V)Зеленый светильник медленная вспышкаНапряжение аккумулятора нормальная (11,5 V ~ 12,5 V)Зеленый светильник наНапряжение батареи выше, чем13,0 VPRORECTION сигнализацииКрасный светильник медленная вспышкаБатарея низкого напряжения или высокого напряженияКрасный светильник двойной вспышкиЗащита от нагрузкиКрасный светильник наЗащита от перегрузки Все светильник в последовательностиКонтроллер автоматического напряжения системы
Часть 6Предупреждения для использования
1. Батареи хранят много энергии, пожалуйста, держите батареи от короткого замыкания при любых обстоятельствах, мы настоятельно рекомендуем подключить батареи с предохранителем.
2, Пожалуйста, избегайте короткого замыкания провода и терминала, для провода и терминала может генерировать напряжение в два раза выше номинального напряжения контроллера. Используйте изолированные инструменты во время работы контроллера.
3. Убедитесь, что дети держатся подальше от аккумулятора и контроллера.
4, пожалуйста, соблюдайте рекомендации производителя по безопасности.
Часть 7 технических характеристик товара

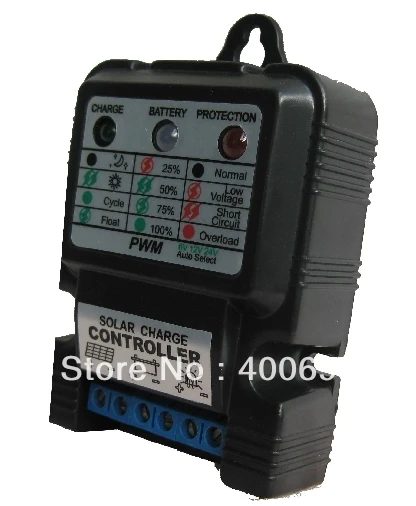

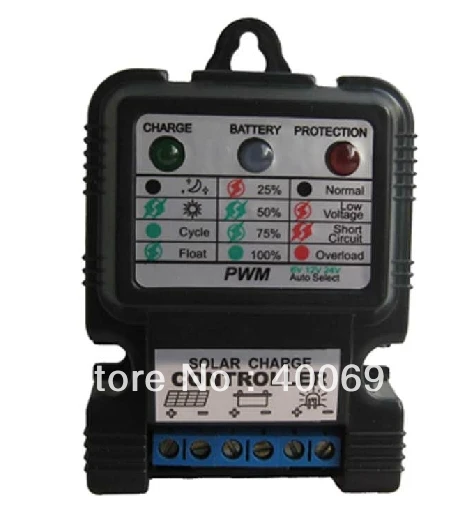

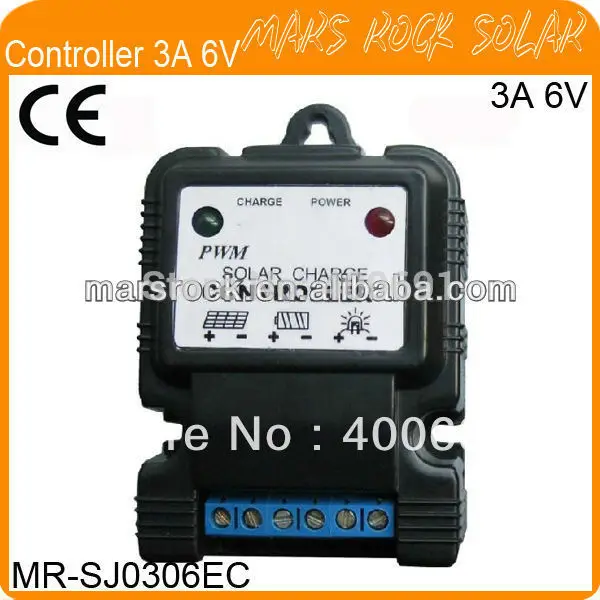

Вид спереди

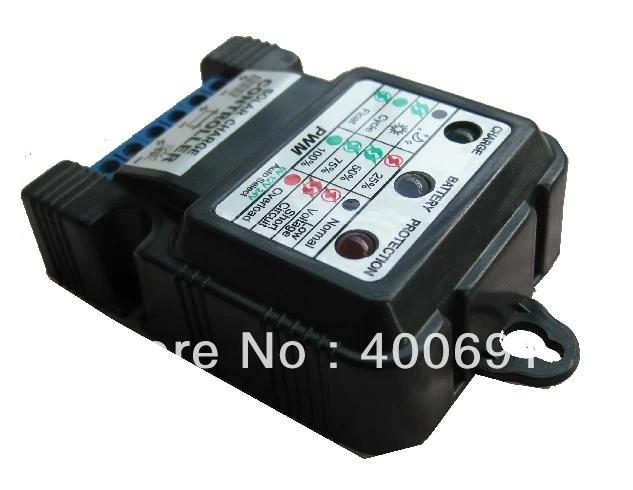

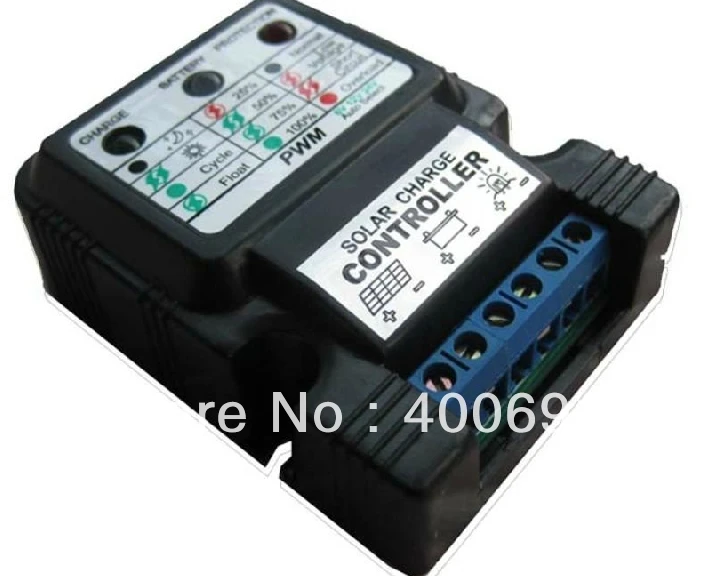

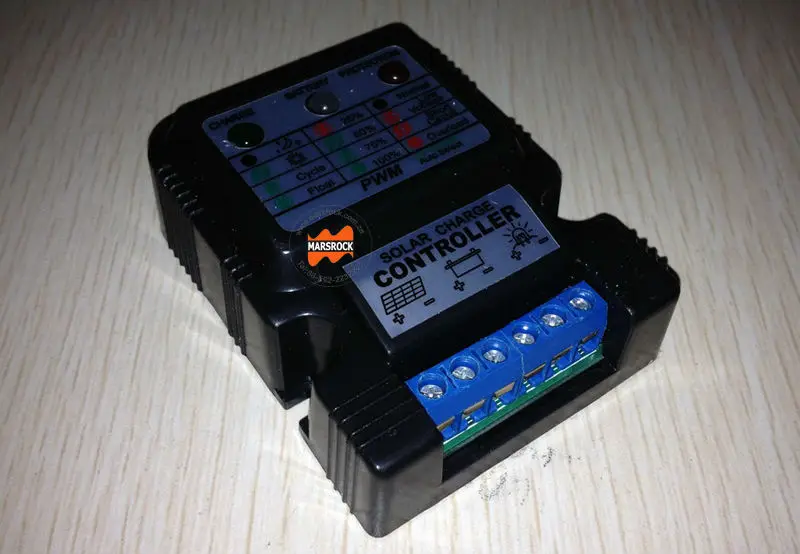

Вид сбоку

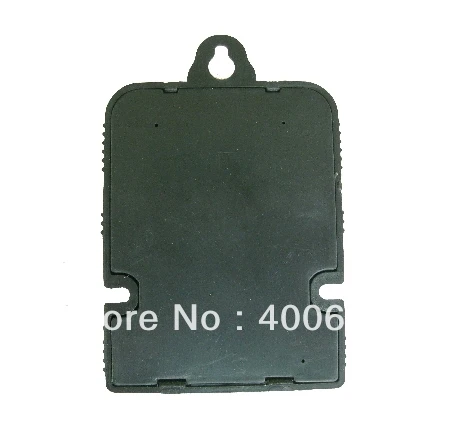

Вид сзади

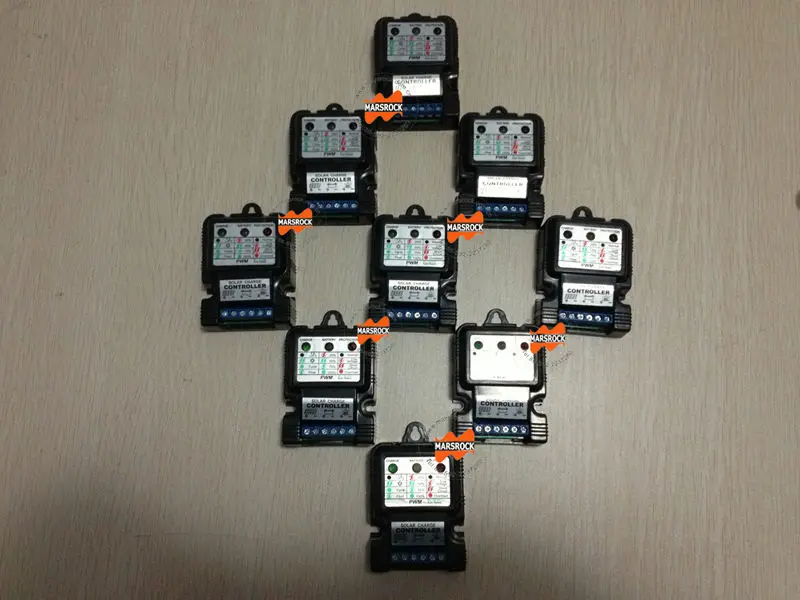

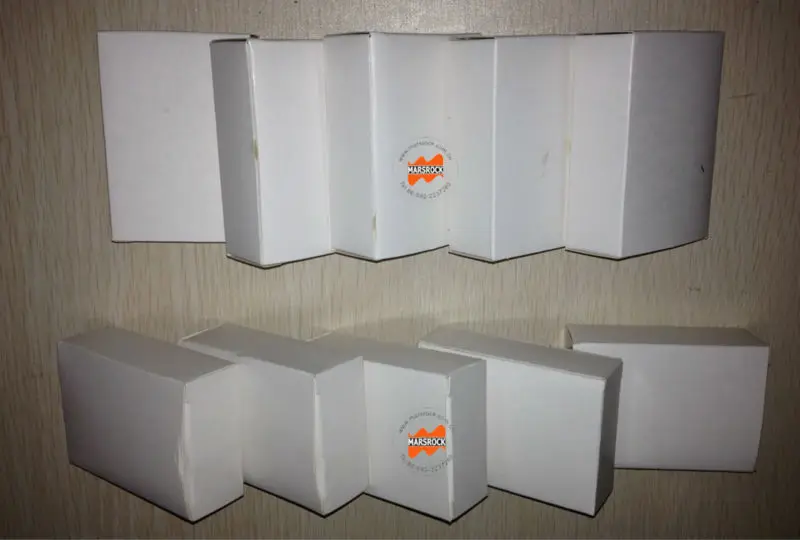

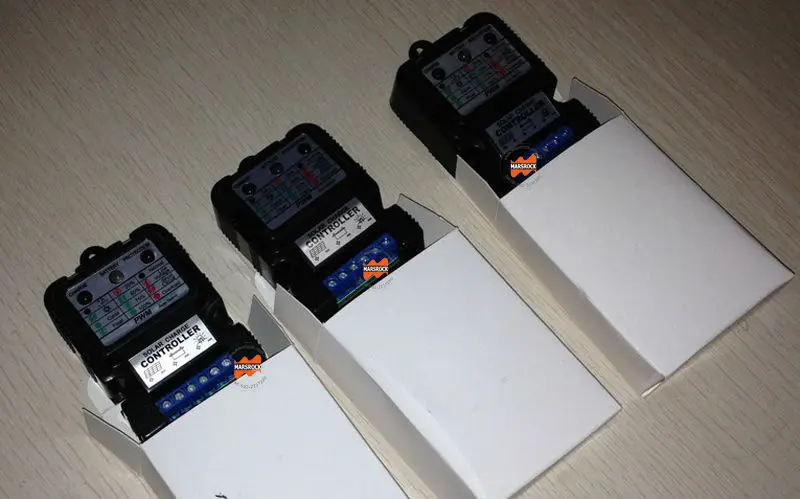

Посылка вид
