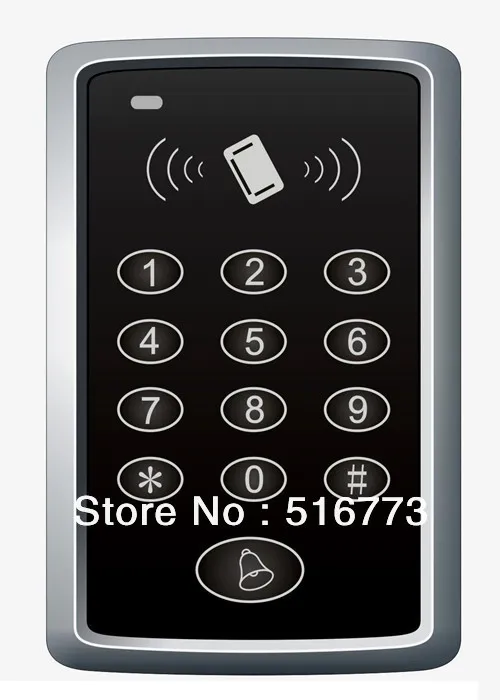

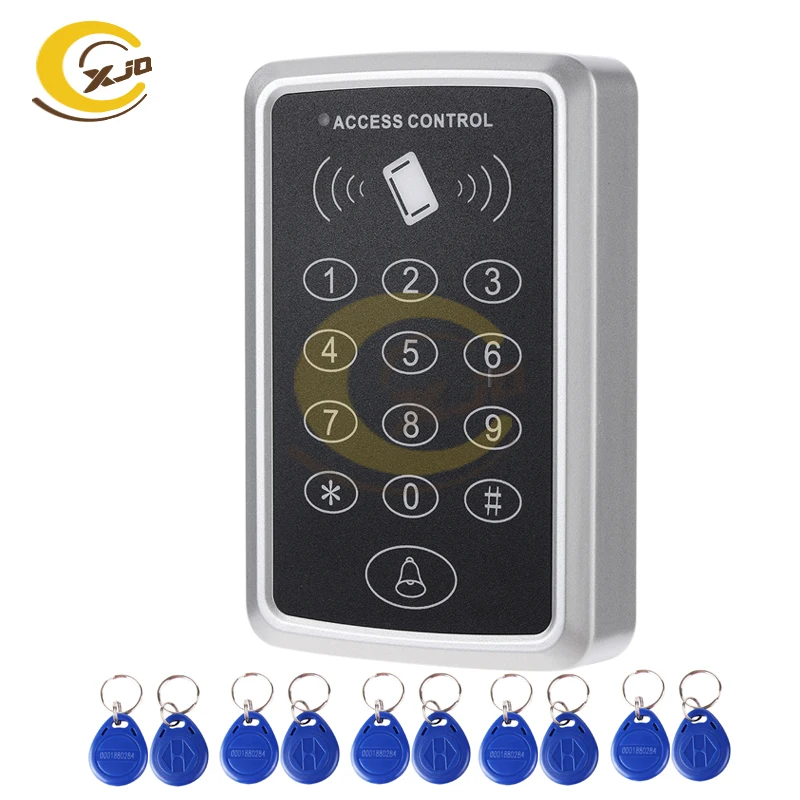

Система контроля доступа XJQ на входную дверь, 1000 кГц, с 10 RFID-ключами

1.Технические параметры:

Нет

Товар

Параметр

1

Рабочее напряжение

DC 12V +-10%

2

Рабочий ток

<100 мА

3

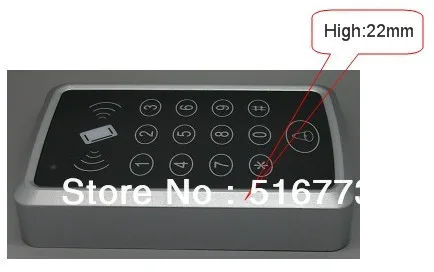

Размеры

120 мм * 78 мм * 22 мм

4

Вес

110 г

5

Температура окружающей среды

-10 ~ 70 градусов

6

Относительная влажность

20% ~ 80%

7

Хранение

1000 пользователей

8

Тип карты (Альтернатива)

EM(ID) карта (IC карта на выбор)

9

Расстояние считывания карт

1 ~ 15 см

2.Заводские настройки по умолчанию:

Пароль программирования

123456

Открытый режим

Карта или контактный разъем

Время выходного сигнала

5 сек

3 светодиодный и зуммер указывают:

Двухцветсветодиодный: красный и зеленый:

Нет

Состояние светодиодов

Статус контроля доступа

1

Светильник-красный раз в 1 сек (медленная вспышка)

Состояние удержания

2

Светильник-красный

Состояние программирования

3

Светильник-зеленый в течение открытого времени

Состояние разблокировки

4

Светильник-зеленый один раз в 0,3 сек (быстрая вспышка)

До принятия дальнейших мер

Встроенный зуммер:

Описание

Статус

1 короткий шум

Действительный вход

3 коротких шума

Недопустимый ввод

1 длинный гудок

Успех программы

Непрерывный длительный шум

Восстановление заводских паролей программирования

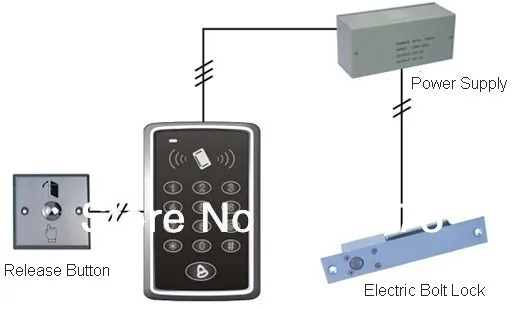

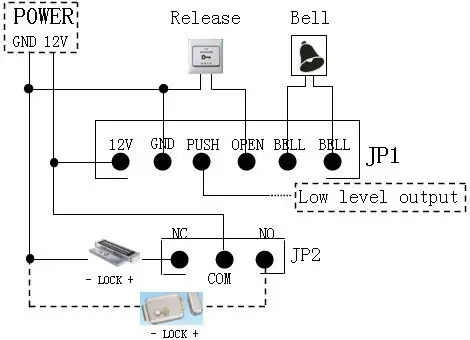

4. Монтажная схема подключения:

JP1

Булавка

Цвет

Функция

+ 12 В

Красный

Мощность +

GND

Черный

Мощность-

Толчок

Синий

Низкоуровневый выход

Открыть

Желтый

Спуск двери

Колокольчик

Серый

Колокольчик

Колокольчик

Белый

Колокольчик

JP2

Булавка

Цвет

Функция

NC

Коричневый

Релейный выход NC

COM

Зеленый

Релейный выход Com

Нет

Фиолетовый

Реле без выхода
